AUDIOLOGIA OCUPACIONAL El ruido La audición

Presentación del tema: "AUDIOLOGIA OCUPACIONAL El ruido La audición"— Transcripción de la presentación:

1 AUDIOLOGIA OCUPACIONAL El ruido La audición
Hipoacusia inducida por ruido Otros efectos Prevención Protección Aspectos médico legales Antonio Federico Werner

2 Perforación timpánica
PATOLOGIA PROFESIONAL ORL : OTICA Por trastornos de conducción Por trastornos de percepción Traumatismos craneales Traumatismos craneales Hipoacusia inducida por ruido Blast auditivo Otopatías tóxicas: CO, SC Solventes Metales pesados Perforación timpánica Accidente eléctrico Otopatía disbárica A.Werner

3 Ulceración tabique nasal:
PATOLOGIA PROFESIONAL ORL : RINOSINUSALES Inflamatorias y alérgicas Ulceración tabique nasal: Cr, Ni, Cd, Zn, Cu Rinolitiasis : cemento, Mn Cáncer : Cr, Ni, maderas, cuero Trastornos de la olfación PATOLOGIA PROFESIONAL ORL : LARINGEAS Inflamatorias y alérgicas Cáncer Cuerdas vocales A.Werner

4 CONTAMINACION POR RUIDO
RECREATIVO RUIDO URBANO RUIDO OCUPACIONAL CONTAMINACION POR RUIDO A.Werner

5 ¿ QUE ES EL SONIDO? “Hay sonido cuando un disturbio, que se propaga por un medio elástico, causa una alteración en la presión o un desplazamiento de las partículas del material, que pueden ser reconocidos por una persona o por un instrumento” (Leon Benarek). condensación rarefacción A.Werner

6 Frecuencia Tono Unidad : 1 cps = 1 Hz PROPIEDADES FISICAS DEL SONIDO
500 Hz Hz Area de la palabra 20 Hz Hz Límites de la audición Ultrasonidos Infrasonidos A.Werner

7 Presión sonora Volumen 1 N/ m² = 1 Pa
PROPIEDADES FISICAS DEL SONIDO Presión sonora Volumen 1 N/ m² = 1 Pa Nivel de presión sonora = 20 log p = 2 x Pa p ref - 5 A.Werner

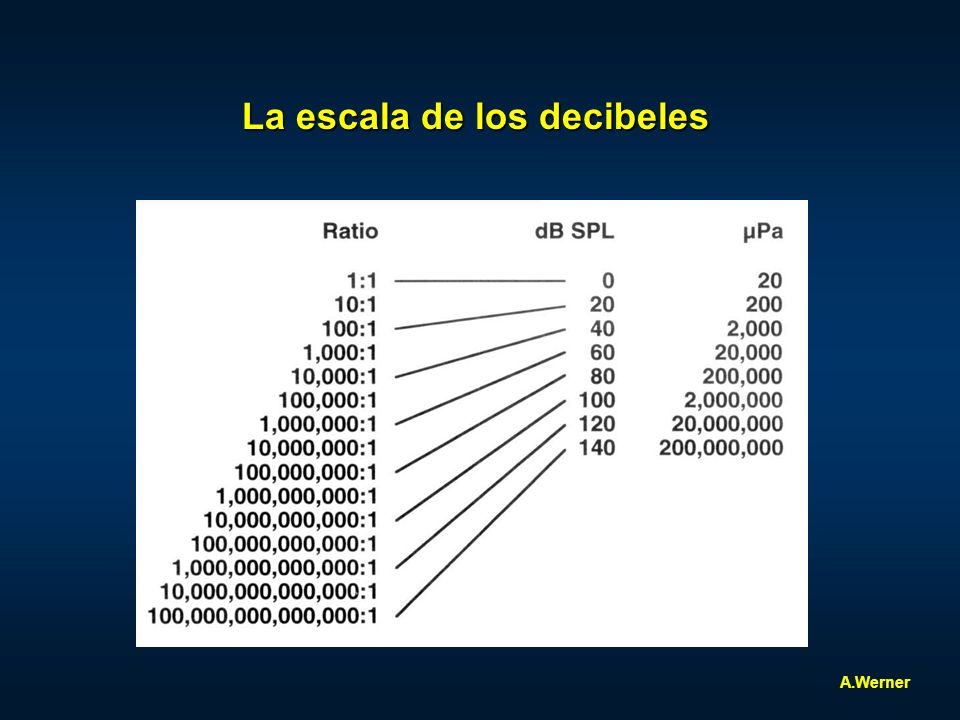

8 La escala de los decibeles
A.Werner

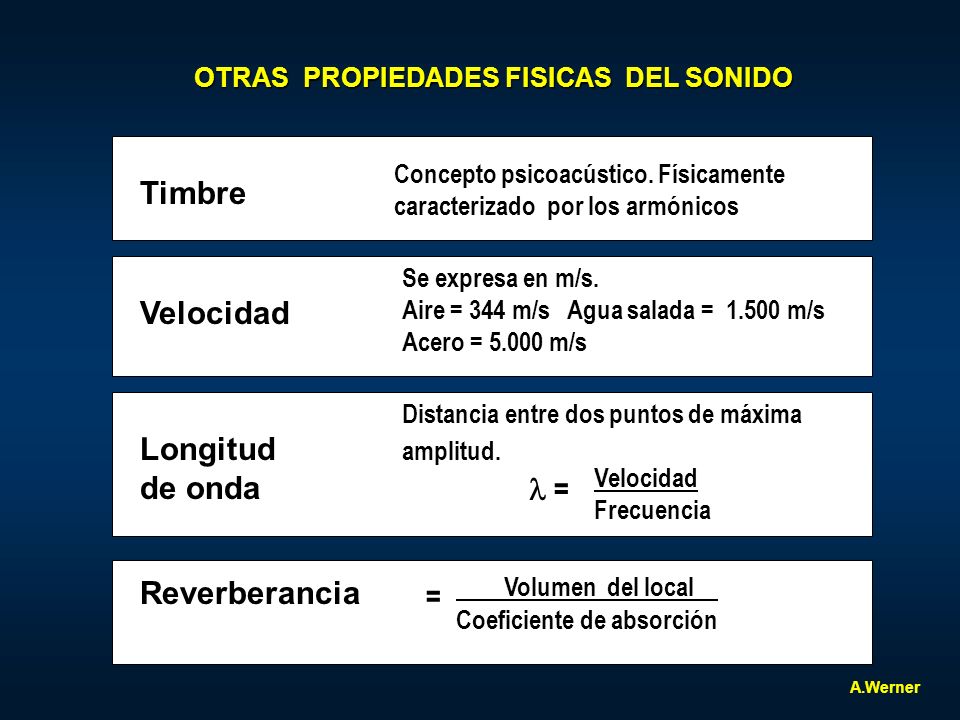

9 Timbre Velocidad Longitud de onda  = Volumen del local Reverberancia
OTRAS PROPIEDADES FISICAS DEL SONIDO Concepto psicoacústico. Físicamente caracterizado por los armónicos Timbre Se expresa en m/s. Aire = 344 m/s Agua salada = m/s Acero = m/s Velocidad Distancia entre dos puntos de máxima amplitud.  = Velocidad Frecuencia Longitud de onda = Volumen del local Coeficiente de absorción Reverberancia A.Werner

10 B. Según su comportamiento
TIPOS DE SONIDOS A. Según su composición frecuencial a. Puros b. Complejos. Ruido blanco a. Constantes b. Inconstantes B. Según su comportamiento en el tiempo Intermitentes Impulsivos De impacto Ruido constante Menor 5 dB Ruido intermitente Mayor de 5 dB Ruido impulsivo Menor de 50 mseg Ruido de impacto Menos de 10 por seg A. Werner

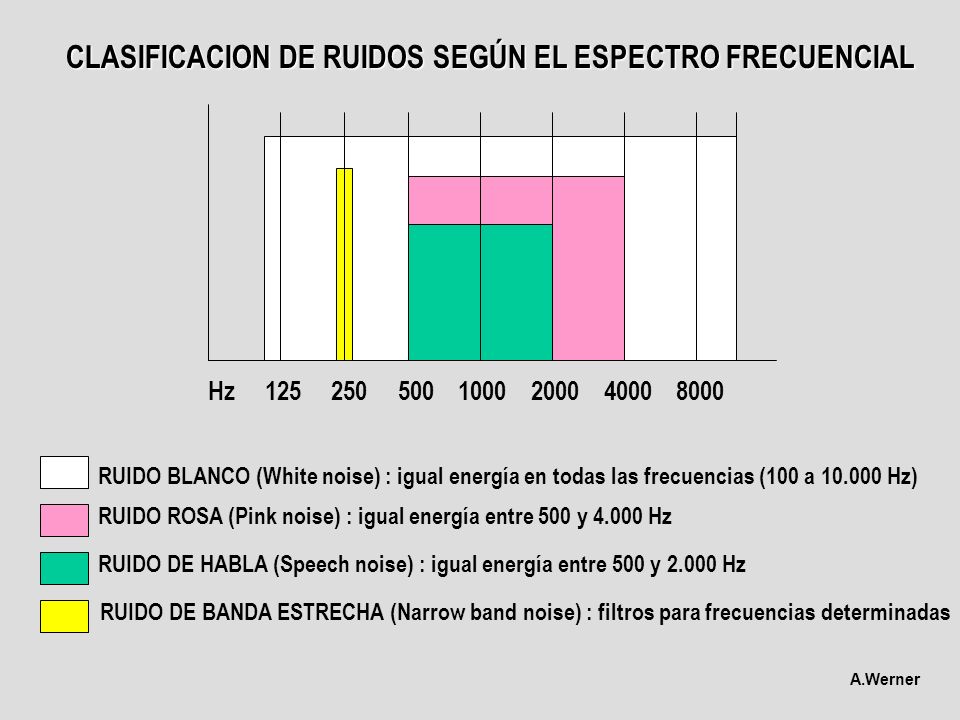

11 CLASIFICACION DE RUIDOS SEGÚN EL ESPECTRO FRECUENCIAL
Hz RUIDO BLANCO (White noise) : igual energía en todas las frecuencias (100 a Hz) RUIDO ROSA (Pink noise) : igual energía entre 500 y Hz RUIDO DE HABLA (Speech noise) : igual energía entre 500 y Hz RUIDO DE BANDA ESTRECHA (Narrow band noise) : filtros para frecuencias determinadas A.Werner

12 son fon Unidad de sensación de frecuencia (pitch)
UNIDADES PSICOACUSTICAS Unidad de sensación de frecuencia (pitch) son El oído puede discriminar intervalos de frecuencias entre 20 Hz y 20 kHz Unidad de sensación de intensidad (loudness) fon El oído puede discriminar 100 intervalos de amplitud entre el umbral auditivo y el umbral de disconfort a 1000 Hz A.Werner

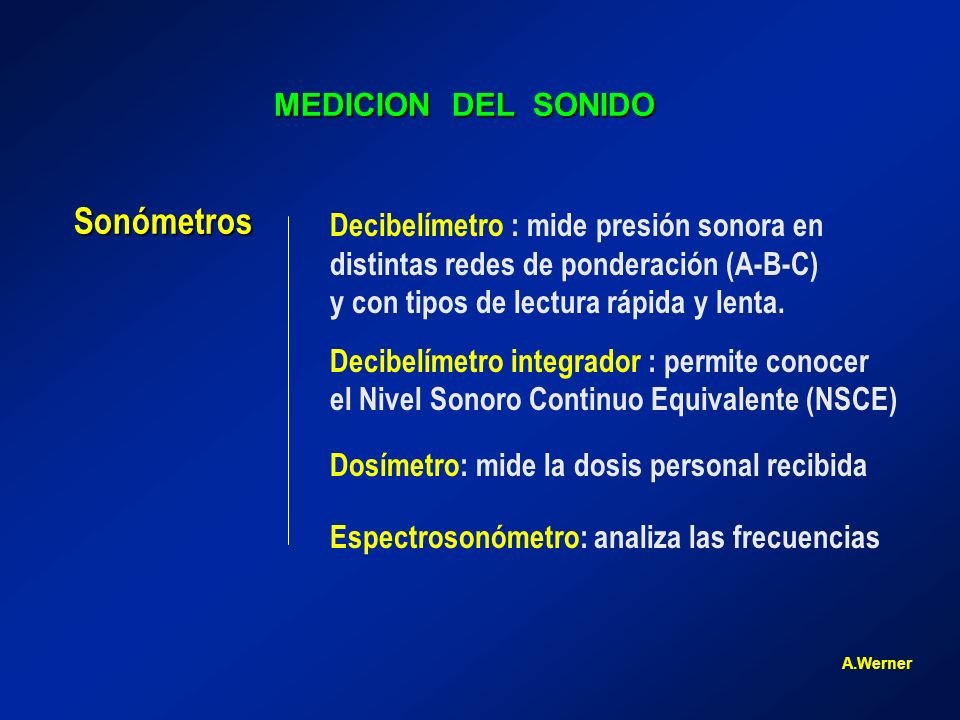

13 Sonómetros MEDICION DEL SONIDO Decibelímetro : mide presión sonora en
distintas redes de ponderación (A-B-C) y con tipos de lectura rápida y lenta. Decibelímetro integrador : permite conocer el Nivel Sonoro Continuo Equivalente (NSCE) Dosímetro: mide la dosis personal recibida Espectrosonómetro: analiza las frecuencias A.Werner

14 NSCE = Nivel Sonoro Continuo Equivalente
NIVEL SONORO CONTINUO EQUIVALENTE (Leq) NSCE = Nivel Sonoro Continuo Equivalente Nivel sonoro medido en dBA durante toda una jornada, cuya energía es igual a la del ruido variable medido estadísticamente a lo largo de dicha jornada. A.Werner

15 Intensidad y frecuencia de algunos de los sonidos más comunes
Vocales Intensidad y frecuencia de algunos de los sonidos más comunes Werner

16 CONTROL DEL RUIDO EN EL AMBIENTE DE TRABAJO
Intervención en la fuente sonora Eliminación o sustitución por máquina más silenciosa. Modificaciones al ritmo de funcionamiento de la ´máquina Aumentar la distancia o reducir la concentración de máquinas Intervención sobre la transmisión: Intervención sobre el trabajador Soportes antivibratorios Aislamiento en cabina Enclaustramiento de la máquina Reducción tiempo de exposición Barreras en el ambiente Protección personal Silenciadores Tratamientos fonoabsorbentes A.Werner

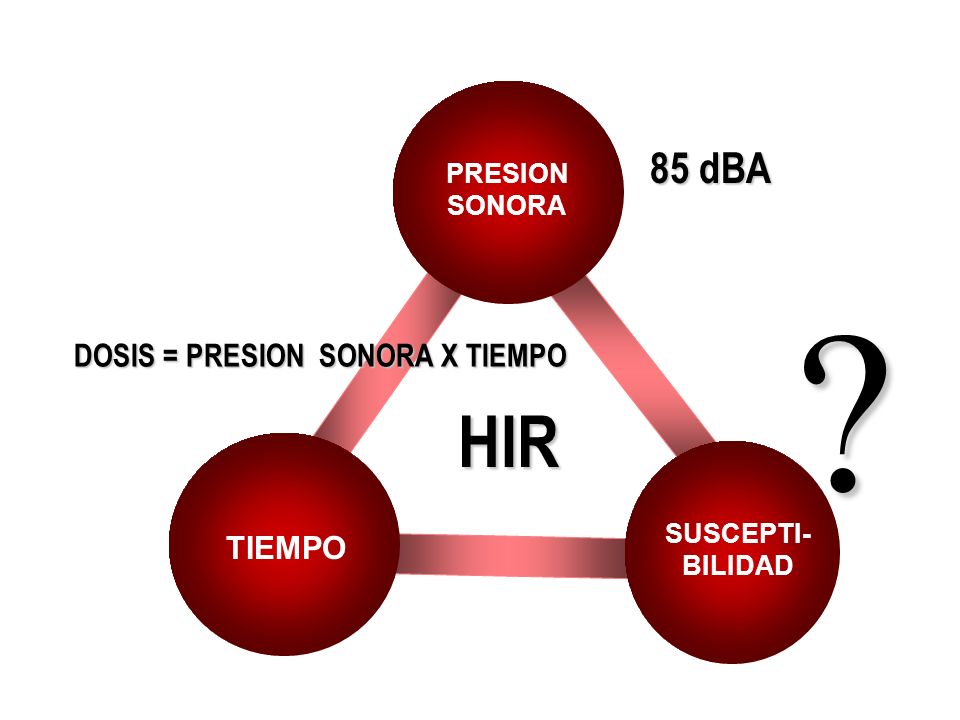

17 ? HIR 85 dBA DOSIS = PRESION SONORA X TIEMPO TIEMPO PRESION SONORA
SUSCEPTI- BILIDAD TIEMPO

18 Estudios comparativos sobre riesgo en la población
dBA ISO 48 años % expuestos con lesión % población con lesión Riesgo dBA NIOSH años % expuestos con lesión % población con lesión Riesgo

19 ALGUNOS NIVELES DE RUIDO AMBIENTAL
Umbral de dolor Umbral de riesgo A.Werner

20 RANGO DE NIVELES DE RUIDOS ACEPTABLES
A.Werner

21 CURVAS DE IGUAL SONORIDAD
(Fletcher y Manson, 1933) A.Werner

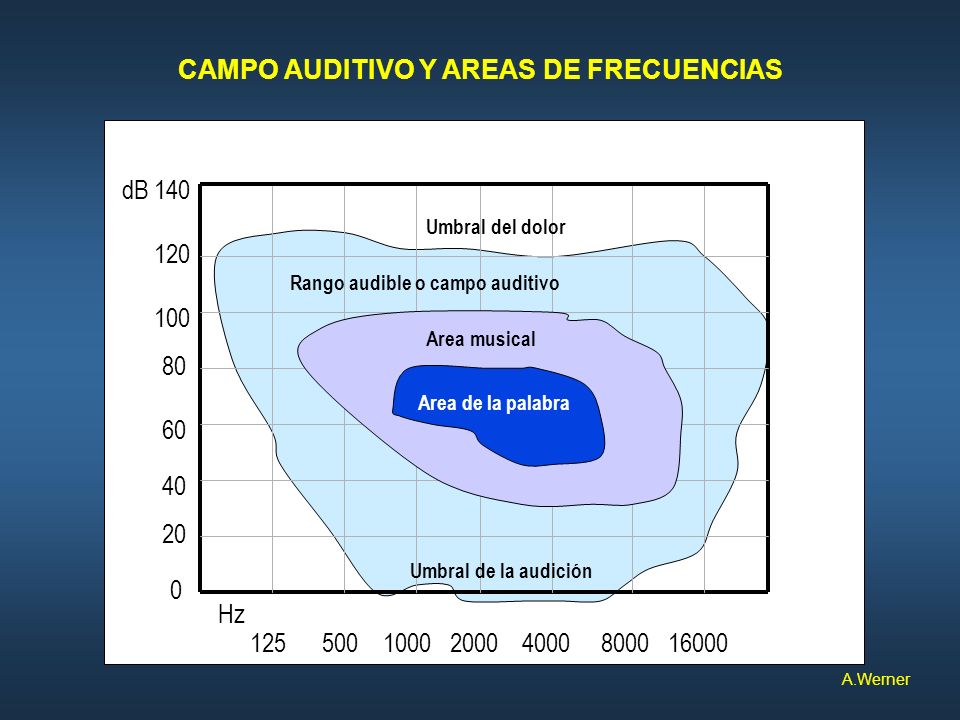

22 CAMPO AUDITIVO Y AREAS DE FRECUENCIAS
dB 140 Umbral del dolor 120 Rango audible o campo auditivo 100 Area musical 80 Area de la palabra 60 40 20 Umbral de la audición Hz A.Werner

23 RESPUESTA PLANA Y CURVAS DE COMPENSACION A, B y C
A.Werner

24 Ley 19.587, Dec. 351/79, Capítulo 13 “Ruidos y Vibraciones”
Art. 85°: En todos los establecmientos ningún trabajador podrá estar expuesto a una dosis de NSCE superior a lo establecido en el Anexo V. Exposición diaria Nivel máximo permisible Horas Minutos dB “A” ,5 A.Werner

25 RECUPERACION DE LA AUDICIÓN LUEGO DE LA EXPOSICION AL RUIDO
Umbrales auditivos medidos luego de una exposición de 2 hs a un ruido de 103 dB(A) de frecuencia amplia (Criteria Document Noise US Public Health Service) Db -10 10 20 30 40 50 60 Pre-exposición 24 horas 15 minutos 5 horas 30 segundos Hz A.Werner

26 ACCIONES DEL RUIDO Efectos extra-auditivos Efectos auditivos Accidente
de trabajo Enfermedad profesional Psíquicos Sistémicos Cardiovasculares Malestar Nerviosos Trauma acústico Hipoacusia Inducida por Ruido Digestivos Bioquímicos

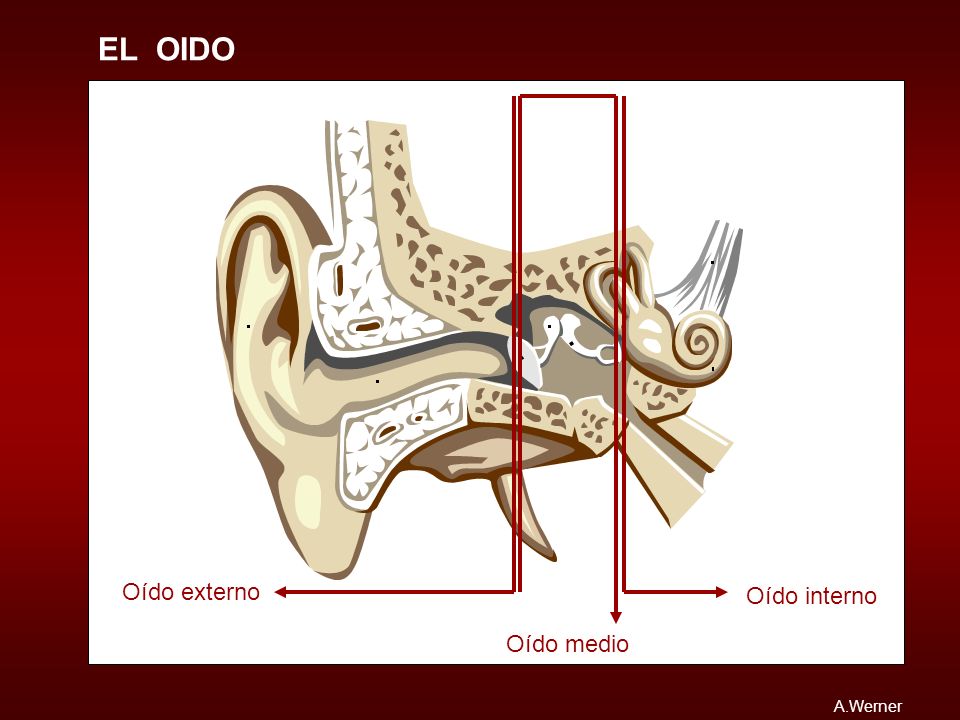

27 EL OIDO Oído externo Oído medio Oído interno A.Werner

28 El OIDO INTERNO (continuación)
A.Werner

29 Células ciliadas de la cóclea
Normal Lesionadas Cel.cil.internas A.Werner Cél.cil.externas

30 4. Pruebas supraliminares
DIAGNOSTICO INSTRUMENTAL DE LAS HIR 1. Acumetría 2. Audiometría tonal I. Pruebas subjetivas 3. Pruebas de simulación 4. Pruebas supraliminares 5. Logoaudiometria 1. Impedaciometría II. Pruebas objetivas 2. Potenciales auditivos evocados 3. Otoemisiones acústicas A.Werner

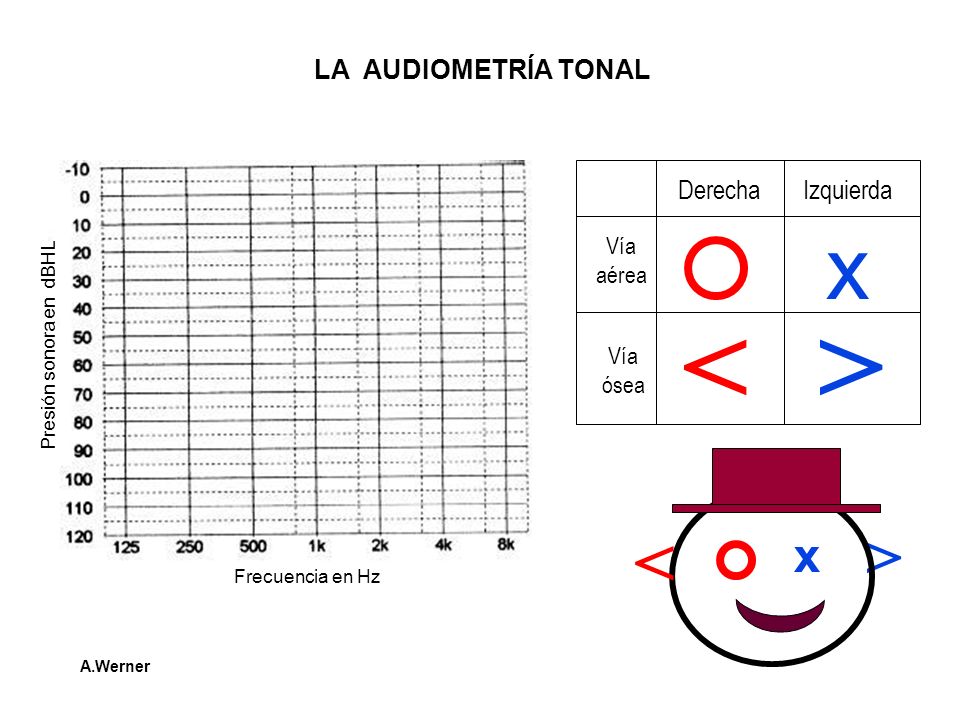

31 < > x < > x LA AUDIOMETRÍA TONAL Derecha Izquierda Vía
aérea < > Presión sonora en dBHL Vía ósea < > x Frecuencia en Hz A.Werner

32 < > R L < x > < > < > x x x < > x <
LA AUDIOMETRIA TONAL (continuación) < > R L < Hz x > < > < > x x x < > 125 10 5 x < > 250 10 10 500 15 10 > < x 1.000 20 10 x 2.000 25 20 70 4.000 60 40 50 8.000 A.Werner

33 Hipoacusia de conducción
LOGOAUDIOMETRIA porcentaje de respuestas acertadas Amplitud en dBHL Hipoacusia de conducción Hipoacusia de percepción Hipoacusia perceptiva con reclutamiento A.Werner

34 PRUEBAS SUPRALIMINARES
S.I.S.I. (Short Increment Sensitive Index) Señal sonora de 20 dB sobre umbral, cada 5 segundos se incrementa en 1 dB. Resultados: % : no hay reclutamiento % : reclutamiento dudoso % : reclutamiento positivo Prueba de Watson y Tolan audición confort malestar dolor Umbrales normales Umbrales con reclutamiento A.Werner

35 Usos en HIR IMPEDANCIOMETRIA Reclutamiento Simulación Timpanometría
Investigación de los reflejos Función tubaria IMPEDANCIOMETRIA Simulación Reclutamiento Usos en HIR A.Werner

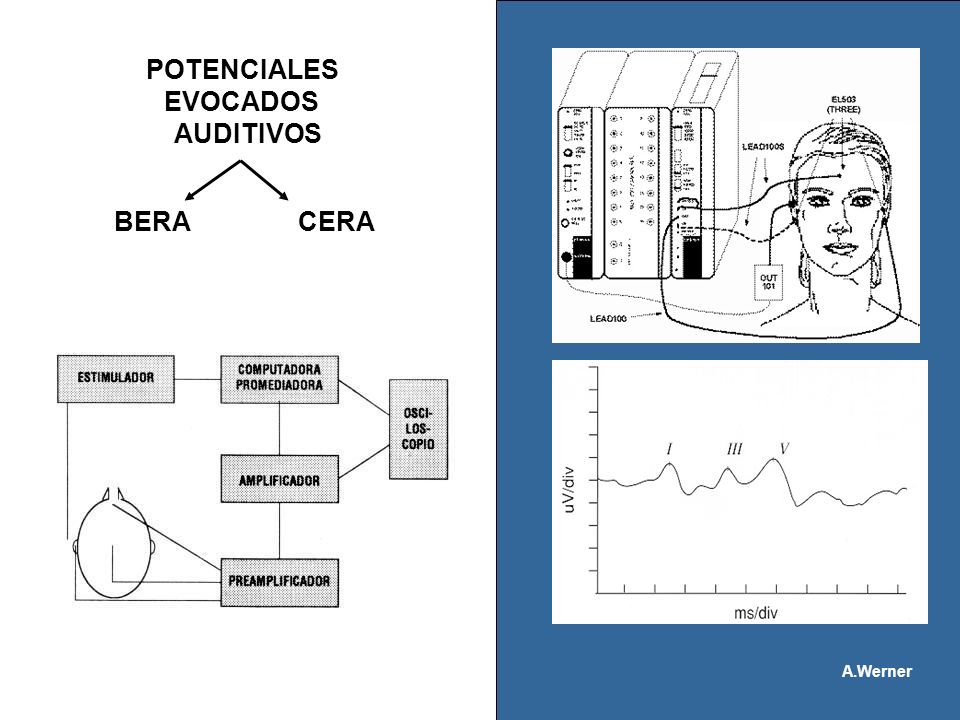

36 POTENCIALES EVOCADOS AUDITIVOS
BERA CERA A.Werner

37 OTOEMISIONES ACUSTICAS
A.Werner

38 Objetivas No invasivas Rápidas Cócleas normales Identificables
Ventajas de las Otoemisiones acústicas Objetivas No invasivas Rápidas Cócleas normales Identificables Repetibles A.Werner

39 OTOEMISIONES ACUSTICAS
Equipo analizador A.Werner

40 Investigación de la susceptibilidad al ruido
Monitoreo audiométrico Pruebas de fatiga Audiometría de alta frecuencia Otoemisiones acústicas A.Werner

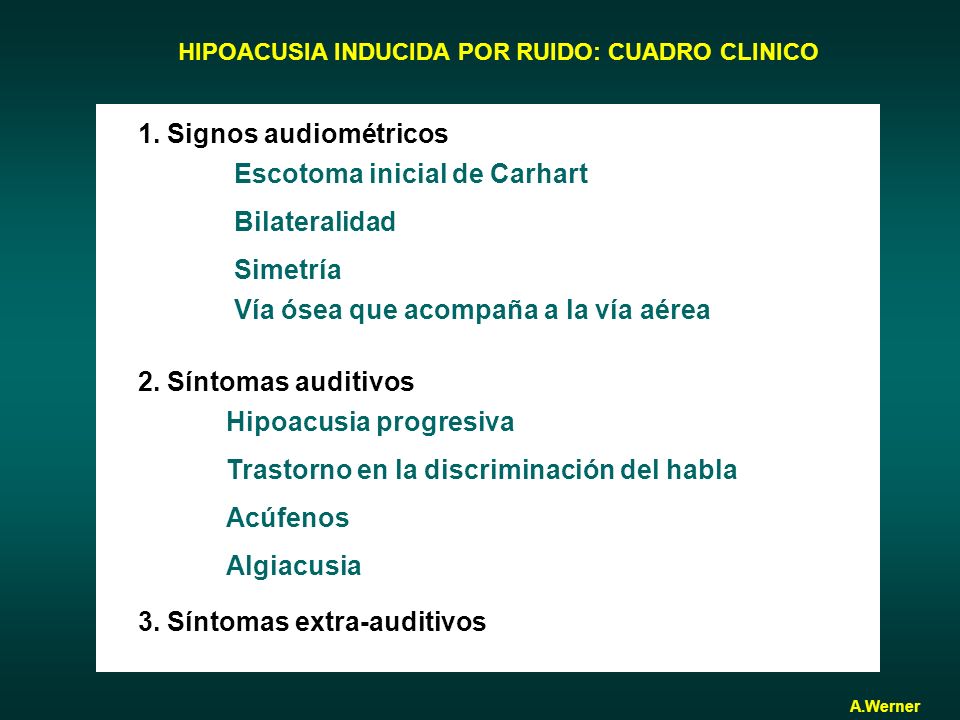

41 Escotoma inicial de Carhart
HIPOACUSIA INDUCIDA POR RUIDO: CUADRO CLINICO 1. Signos audiométricos Escotoma inicial de Carhart Bilateralidad Simetría Vía ósea que acompaña a la vía aérea 2. Síntomas auditivos Hipoacusia progresiva Trastorno en la discriminación del habla Acúfenos Algiacusia 3. Síntomas extra-auditivos A.Werner

42     Manual de procedimiento para el diagnóstico de las
enfermedades profesionales (LRT) Criterios para el diagnóstico de la hipoacusia inducida por ruido Comité de Ruido y Conservación de la Audición del American College of Occupational Medicine (1989)  Es siempre una hipoacusia neurosensorial que afecta las células del órgano de Corti  Es casi siempre bilateral con patrones audiométricos similares para ambos oídos  Raramente produce pérdida auditiva profunda (usualmente los límites para las pérdidas de baja frecuencia están alrededor de 40 dB, y en frecuencias altas, 75 dB)  Interrumpida la exposición, no hay progresión significativa en la pérdida auditiva resultante de exposición al ruido A.Werner

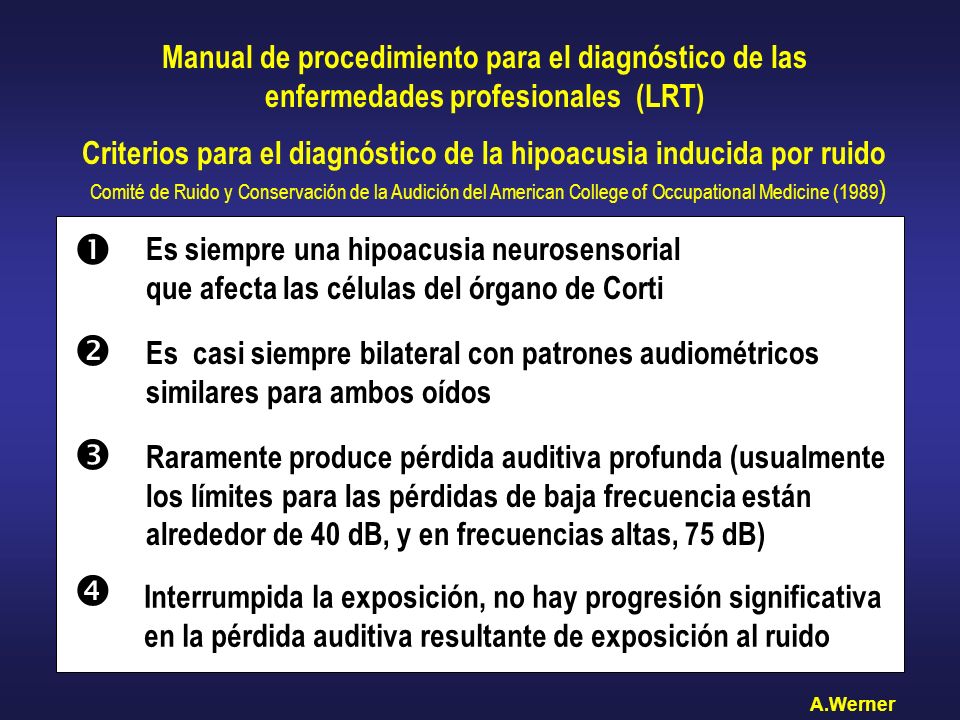

43    Manual de procedimiento para el diagnóstico de las
enfermedades profesionales (LRT) Criterios para el diagnóstico de la hipoacusia inducida por ruido Comité de Ruido y Conservación de la Audición del American College of Occupational Medicine (1989)  La pérdida auditiva previamente inducida por el ruido no la torna más sensible para futuras exposiciones  En la medida que aumenta el umbral de audición, la velocidad de pérdida decrece.  Los daños más precoces del oído interno se reflejan en frecuencias de 3000, 4000 y 6000 Hz. Siempre hay una pérdida más acentuada en estas frecuencias, que en las frecuencias de 500, 1000 y 2000 Hz. La mayor pérdida ocurre en 4000 Hz. Las frecuencias más altas y más bajas requieren más tiempo para ser afectadas. A.Werner

44   Manual de procedimiento para el diagnóstico de las
enfermedades profesionales (LRT) Criterios para el diagnóstico de la hipoacusia inducida por ruido Comité de Ruido y Conservación de la Audición del American College of Occupational Medicine (1989)  En condiciones estables de exposición, las pérdidas en 3000, 4000 y 6000 Hz generalmente afectarán un nivel máximo en cerca de 10 a 15 años de exposición.  La exposición continua al ruido a lo largo de los años es más perjudicial que para exposiciones interrumpidas, pues éstas permiten un período de reposo para el oído. A.Werner

45 Evolución Evolución de la Hipoacusia de la Hipoacusia
Inducida por Ruido Inducida por Ruido Area conversacional A. Werner

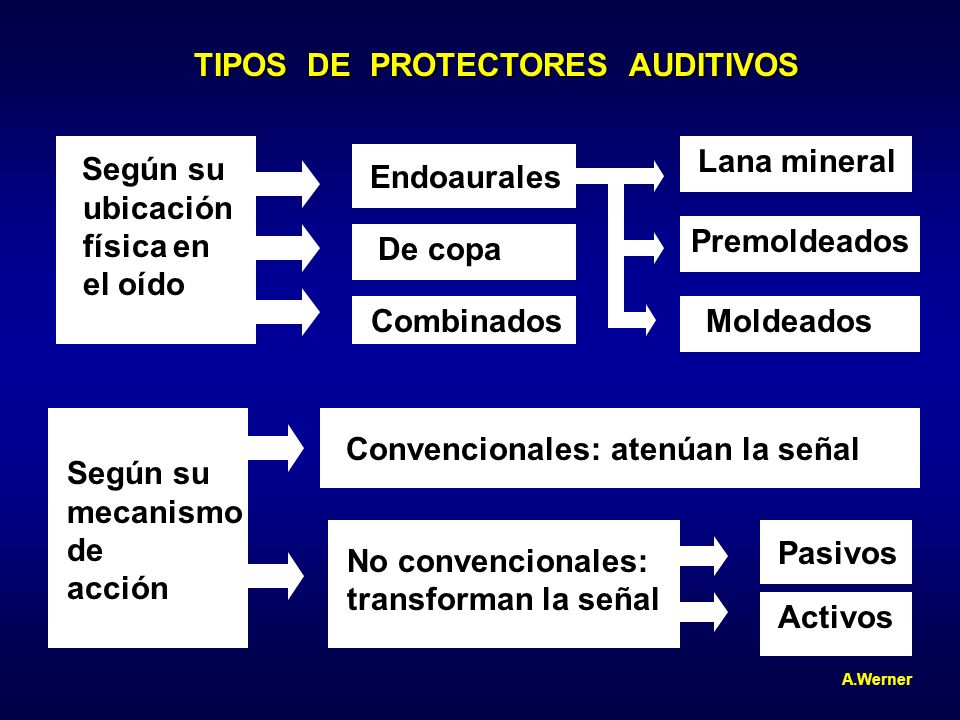

46 TIPOS DE PROTECTORES AUDITIVOS
Lana mineral Según su ubicación física en el oído Endoaurales Premoldeados De copa Combinados Moldeados Convencionales: atenúan la señal Según su mecanismo de acción Pasivos No convencionales: transforman la señal Activos A.Werner

47 Ventajas Inconvenientes
VENTAJAS E INCONVENIENTS DE LOS PROTECTORES DE COPA Ventajas Mayor protección en frecuencias graves y en ruidos de impacto Requieren menos cuidados higiénicos Uso más controlable Mayor duración Inconvenientes Muy pesados Mayor inconfortabilidad Favorecen la sudoración Más caros A.Werner

48 Ventajas Inconvenientes
VENTAJAS E INCONVENIENTES DE LOS PROTECTORES ENDOAURALES Ventajas Livianos Más confortables Más baratos Inconvenientes Requieren conducto sano Difícil control de uso Mayores cuidados higiénicos A.Werner

49 PROTECTORES AUDITIVOS
IMPORTANCIA DEL FACTOR TIEMPO DE USO A.Werner

50 ATENUACION DE PROTECTORES AUDITIVOS
Atenuación efectiva = Nivel sonoro en dBA + 7 dB - NNR EPA : NRR : Noise Reduction Range NIOSH : reducir el NNR del 25 al 75 % Texto del fabricante : “El fabricante no emite garantía en cuanto a la protección en el sitio laboral, ya que ésta es altamente dependiente de la capacitación, la motivación y el uso personal que se le da al equipo”. A continuación recomienda devaluar el NNR en el 50 %. A.Werner

51 Comparación entre NRR publicados por los fabricantes
LA VERDADERA ATENUACIÓN DE LOS PROTECTORES AUDITIVOS Comparación entre NRR publicados por los fabricantes y NRR evaluados en medio real (Berger, 1983) NNR dB Protectores endoaurales Protectores de copa A.Werner

52 Protectores auditivos no convencionales
Transforman la señal Favorecer la comunicación oral Percibir señales de alarma Superar deficiencias auditivas Indicaciones Filtros para distintas frecuencias Atenuación plana Pasivos Tipos Filtran según intensidad de la señal Neutralizan el ruido Facilitan la comunicación Activos A.Werner

53 1 2 3 4 > 95 dBA PROGRAMA DE PREVENCION DE LA AUDICION NSCE
Nivel de acción NSCE Grado de riesgo Medidas de control a adoptar No uso protectores No control ruido Mínimo < 80 dBA Protectores aconsejados Comenzar acciones control del ruido Educación del personal expuesto Audiometrías optativas 1 80-85 dBA Riesgo leve 85 dB (A) : Nivel de acción Protectores obligatorios a elección Audiometrías periódicas obligatorias Continuar control del ruido 2 86-90 dBA Riesgo moderado Continuar todas las acciones anteriores Protectores pero no a elección Intensificar control del ruido Riesgo elevado 3 91-95 dBA Continuar todas las acciones anteriores Adoptar medidas de urgencia Disminuir tiempo de exposición Riesgo muy elevado 4 > 95 dBA A.Werner

54 DESARROLLO DEL PROGRAMA DE CONSERVACION DE LA AUDICION
Medición del nivel sonoro > 85 dB Nueva medición si hay cambios NIVEL DE ACCION Examen audiométrico Protección personal Medidas de ingeniería Capacitación Control del Programa

55 RESPONSABLES DEL DESARROLLO DEL PROGRAMA
Gerencia de planta o de área Relaciones Laborales Servicio Médico Servicio de Higiene y Seguridad Dictar las normas Hacer respetarlas Dar el ejemplo Estudios audiométricos Archivos Aprobar los protectores Indicar transferencias de trabajadores Colaborar en la capacitación Evaluar medidas de control Controlar transferencias de trabajadores Medidas disciplinarias Colaborar en la capacitación citación de trabajadores al Servicio Médico Relevamientos sonoros Identificar áreas de riesgo Entregar protectores Controlar su stock Colaborar en la capacitación Evaluar mejoras técnicas Asistir al Comité Higiene y Seguridad A.Werner
