1 Capítulo 4: Ciso 3155 1 Gráficos y tablas Capítulo 4

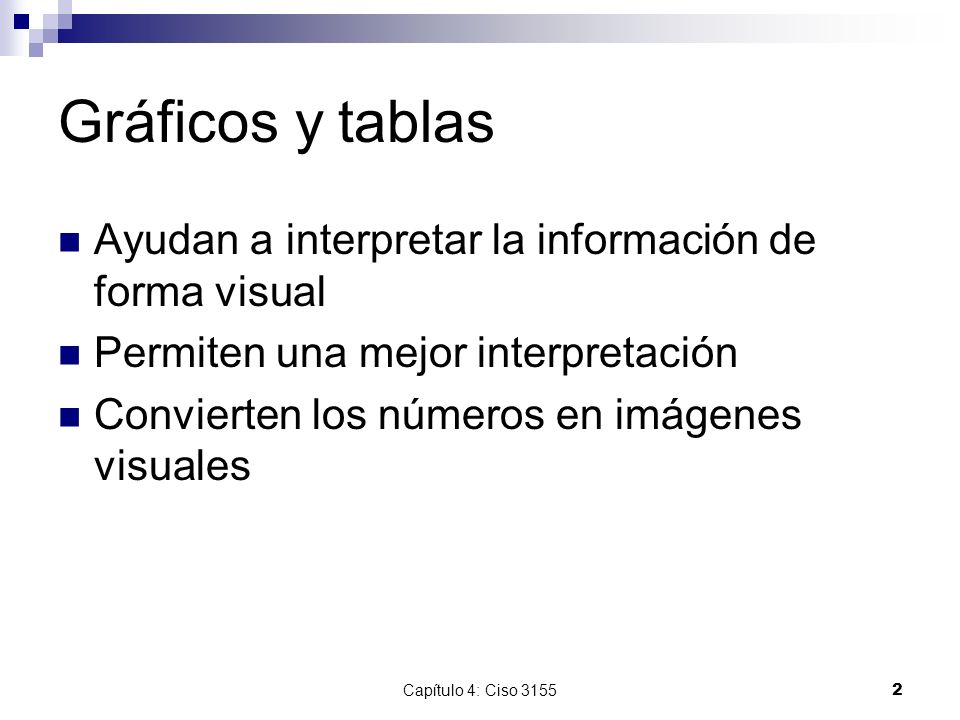

2 Capítulo 4: Ciso 3155 2 Gráficos y tablas Ayudan a interpretar la información de forma visual Permiten una mejor interpretación Convierten los números en imágenes visuales

3 Capítulo 4: Ciso 3155 3 Principios de diseño de gráficos y tablas Evite adornar mucho el gráfico o la tablar Planifique cómo debe quedar el gráfico o la tabla antes de hacerla No incluya información que duplique y confunda Añada sub-títulos correspondientes para que no haya confusión Deben comunicar una sola idea Mantenga un balance entre dibujos, tabla e información En los gráficos, mantenga a escala los ejes de X y Y La clave del éxito está en la simplicidad Limite el número de palabras a usar El gráfico y la tabla deben hablar por sí solos

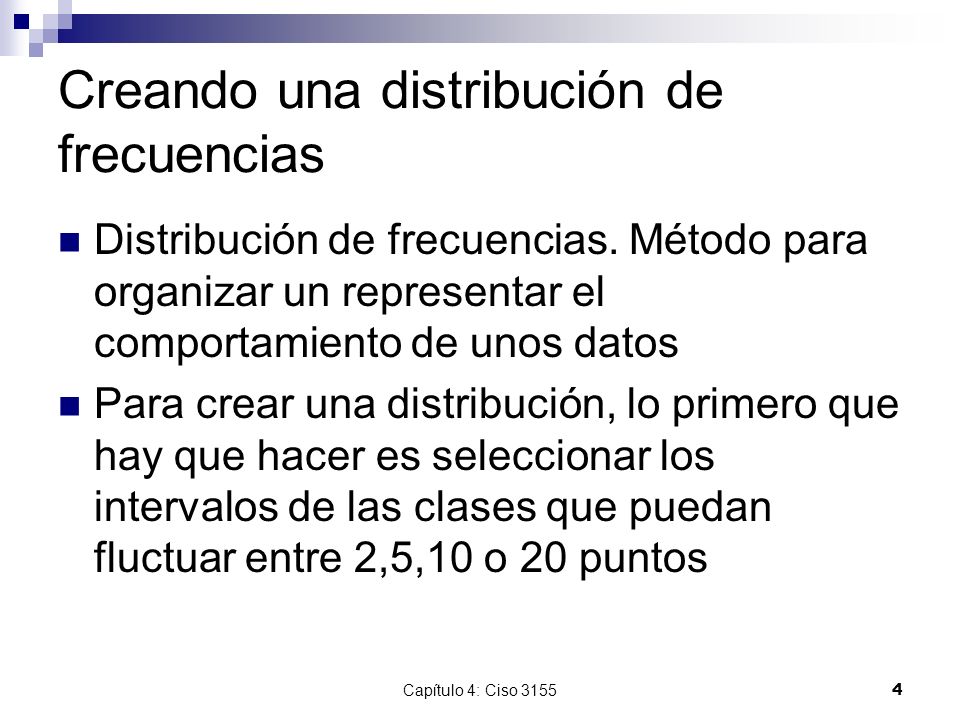

4 Capítulo 4: Ciso 3155 4 Creando una distribución de frecuencias Distribución de frecuencias. Método para organizar un representar el comportamiento de unos datos Para crear una distribución, lo primero que hay que hacer es seleccionar los intervalos de las clases que puedan fluctuar entre 2,5,10 o 20 puntos

5 Capítulo 4: Ciso 3155 5 Creando una distribución de frecuencias (Cont…) Seleccione entre 10 a 20 intervalos de clase en su distribución En el ejemplo a continuación, hay 50 casos Una manera de determinar la amplitud es dividiendo 50/10 = 5 Cada clase un intervalo con una amplitud de 5

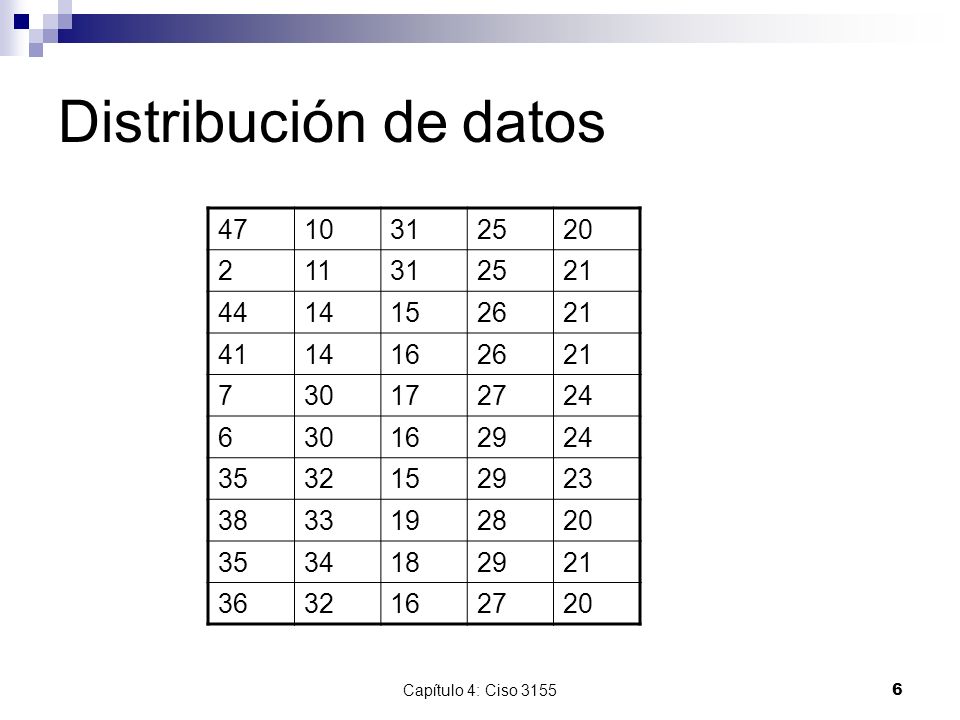

6 Capítulo 4: Ciso 3155 6 Distribución de datos 4710312520 211312521 4414152621 4114162621 730172724 630162924 3532152923 3833192820 3534182921 3632162720

7 Capítulo 4: Ciso 3155 7 Distribución de frecuencias Intervalos de clasesFrecuenciasFrecuencia acumulada 45-49150 40-44249 35-39447 30-34843 25-291035 20-241025 15-19815 10-1447 5-923 0-411

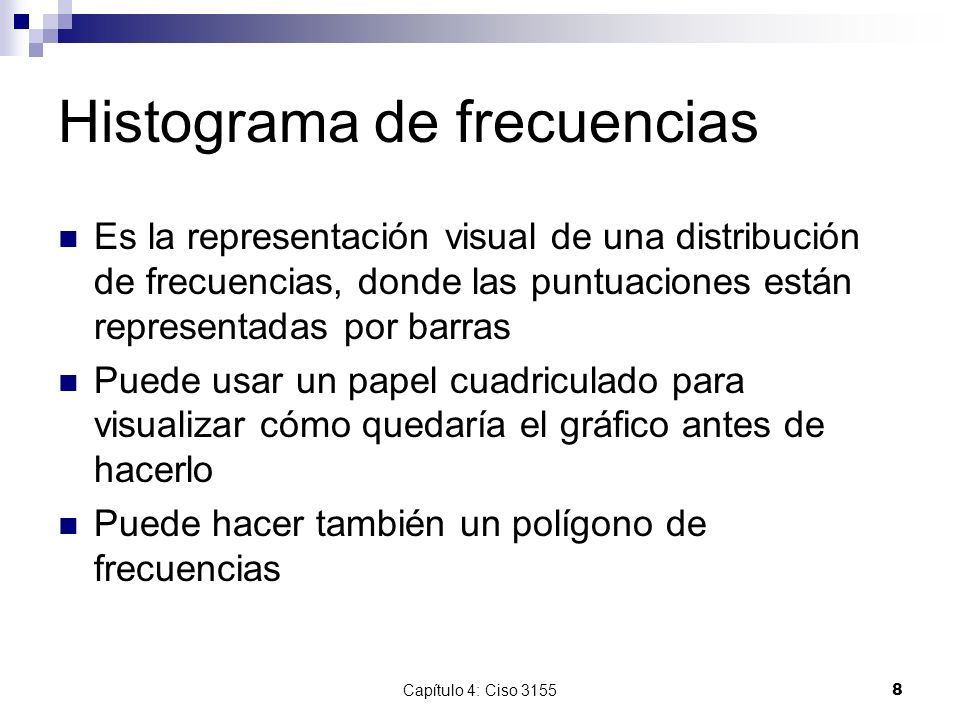

8 Capítulo 4: Ciso 3155 8 Histograma de frecuencias Es la representación visual de una distribución de frecuencias, donde las puntuaciones están representadas por barras Puede usar un papel cuadriculado para visualizar cómo quedaría el gráfico antes de hacerlo Puede hacer también un polígono de frecuencias

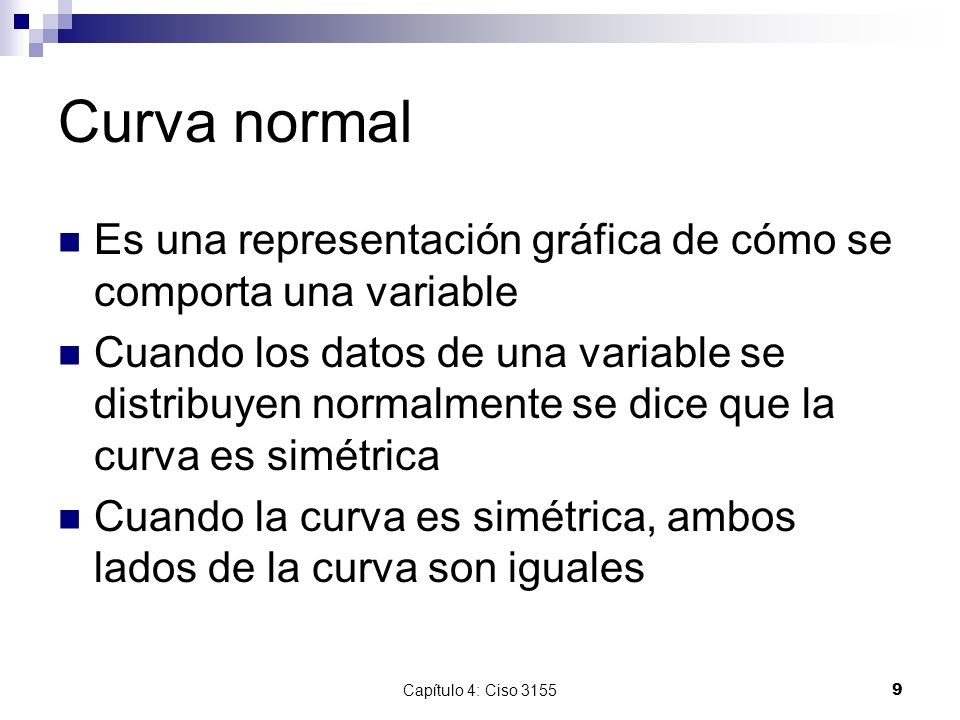

9 Capítulo 4: Ciso 3155 9 Curva normal Es una representación gráfica de cómo se comporta una variable Cuando los datos de una variable se distribuyen normalmente se dice que la curva es simétrica Cuando la curva es simétrica, ambos lados de la curva son iguales

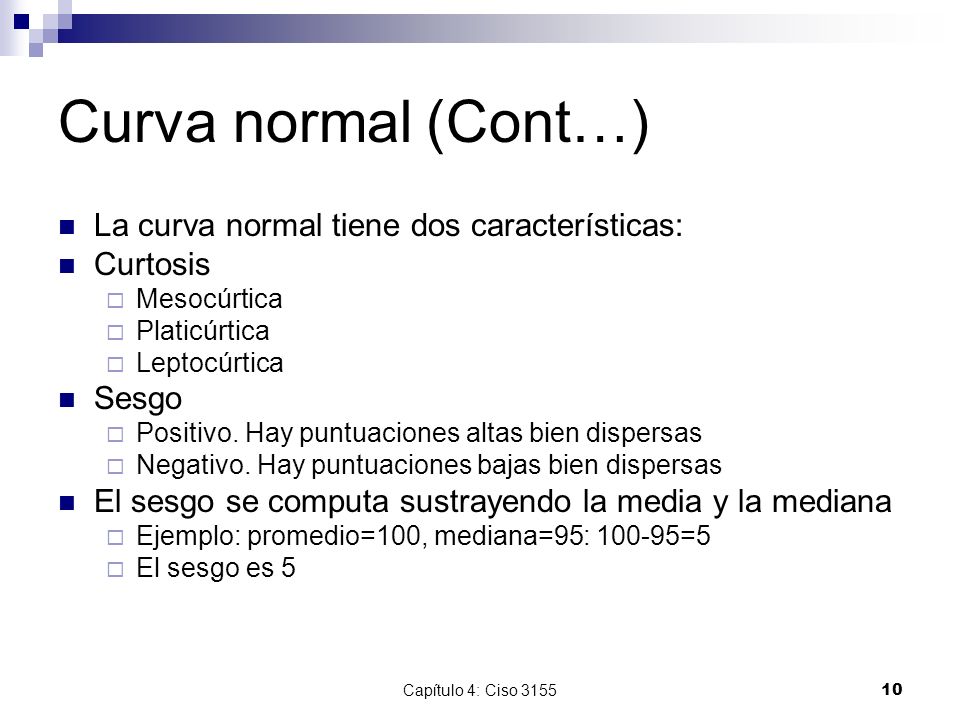

10 Capítulo 4: Ciso 3155 10 Curva normal (Cont…) La curva normal tiene dos características: Curtosis  Mesocúrtica  Platicúrtica  Leptocúrtica Sesgo  Positivo. Hay puntuaciones altas bien dispersas  Negativo. Hay puntuaciones bajas bien dispersas El sesgo se computa sustrayendo la media y la mediana  Ejemplo: promedio=100, mediana=95: 100-95=5  El sesgo es 5

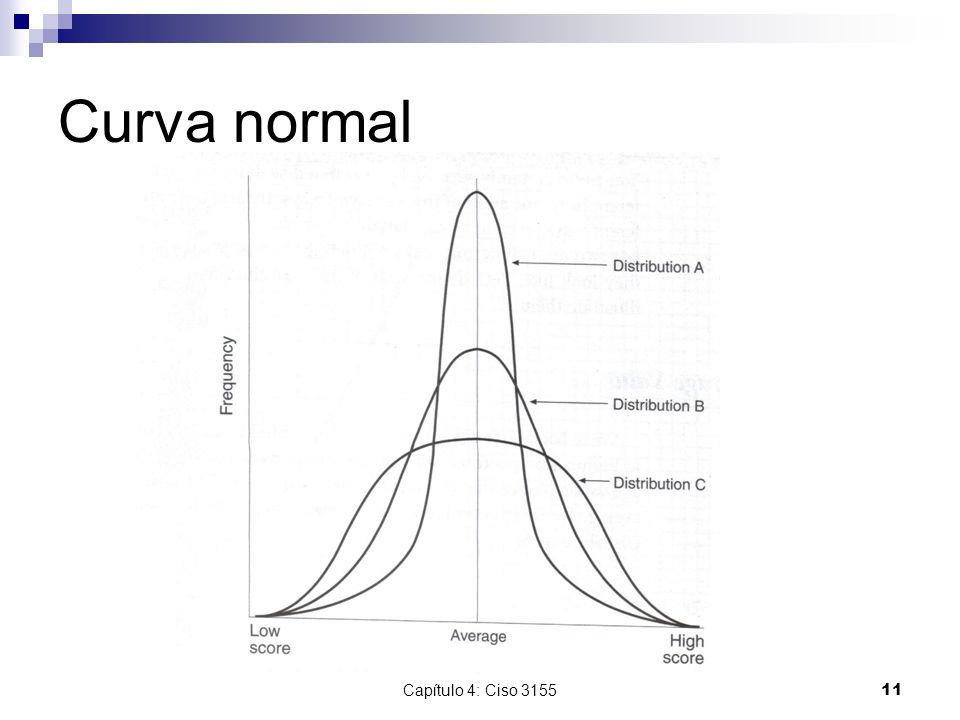

11 Capítulo 4: Ciso 3155 11 Curva normal

12 Capítulo 4: Ciso 3155 12 Gráfico de barras

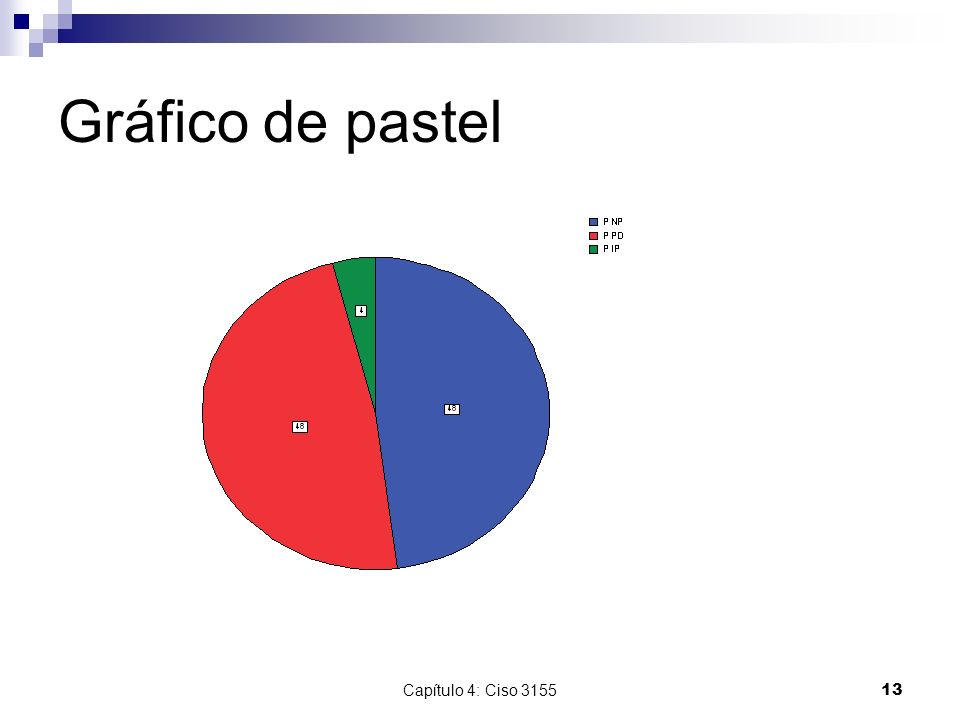

13 Capítulo 4: Ciso 3155 13 Gráfico de pastel
