COMPONENTES DE REFRIGERACION I

Presentación del tema: "COMPONENTES DE REFRIGERACION I"— Transcripción de la presentación:

1 COMPONENTES DE REFRIGERACION I

2

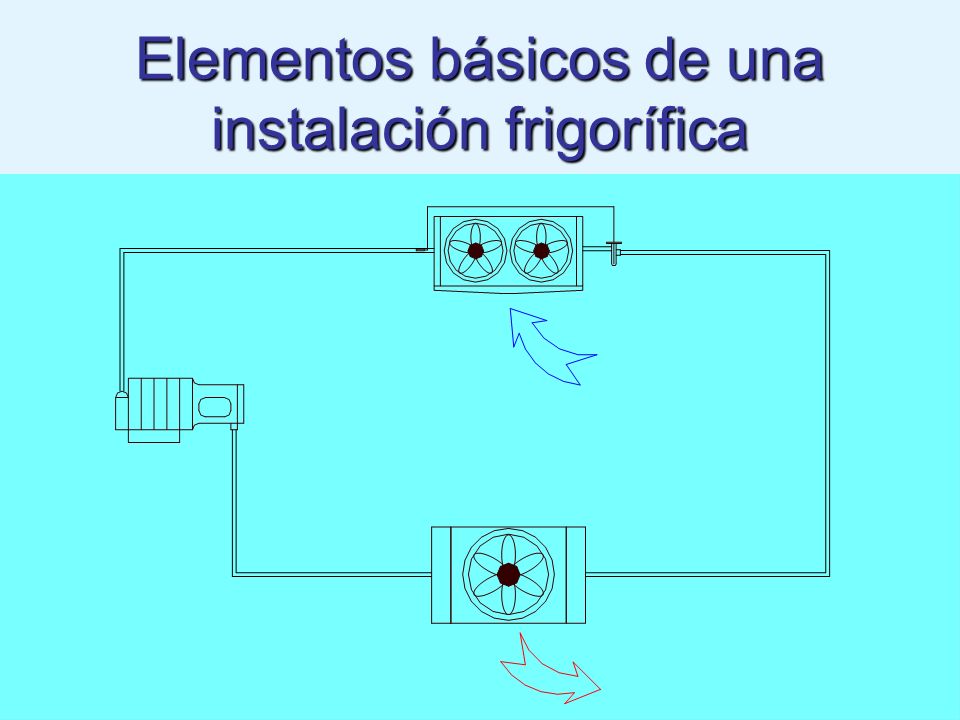

3 Elementos básicos de una instalación frigorífica

4 Ciclo de refrigeración

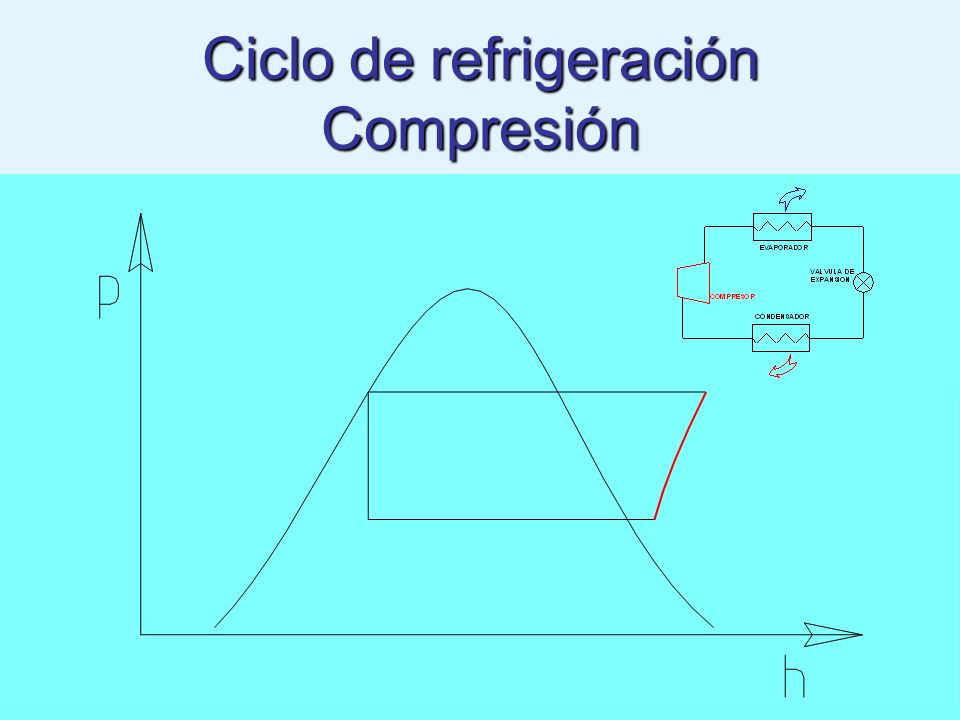

5 Ciclo de refrigeración Compresión

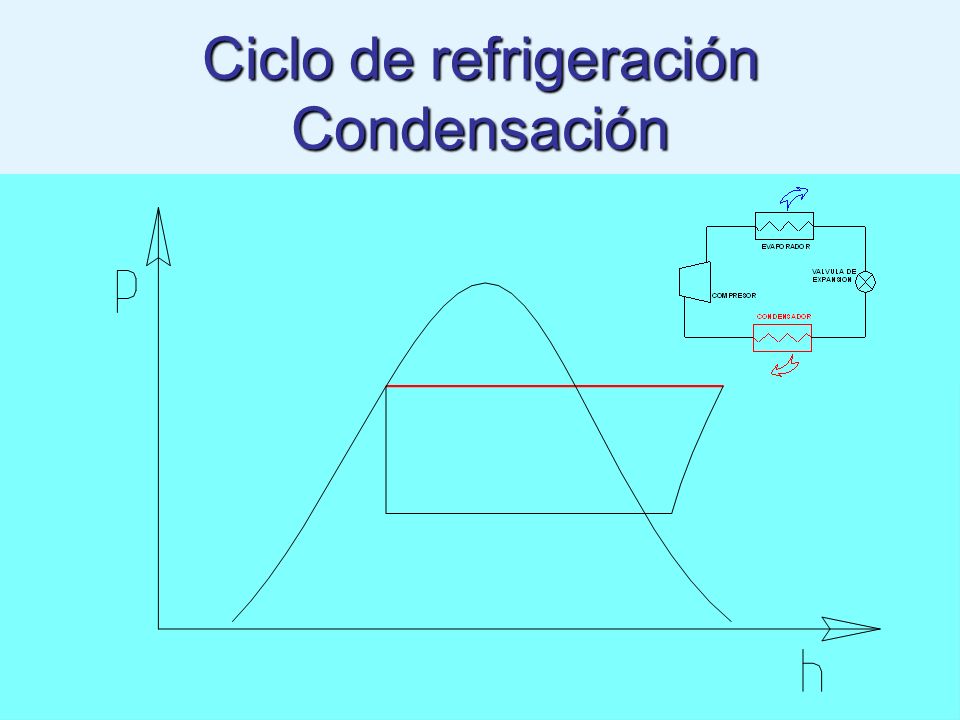

6 Ciclo de refrigeración Condensación

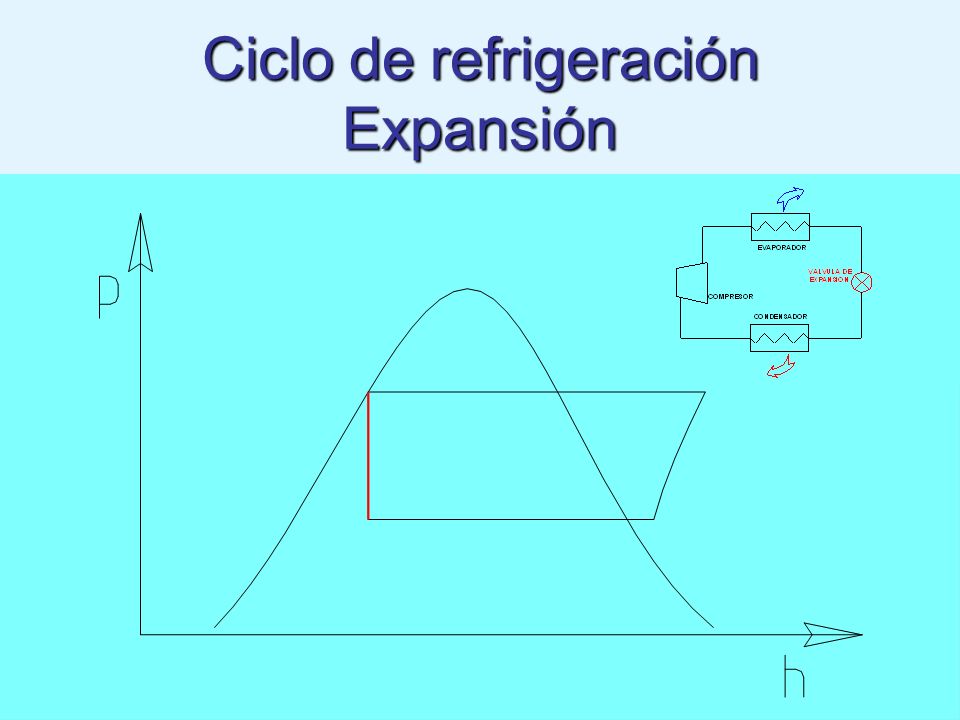

7 Ciclo de refrigeración Expansión

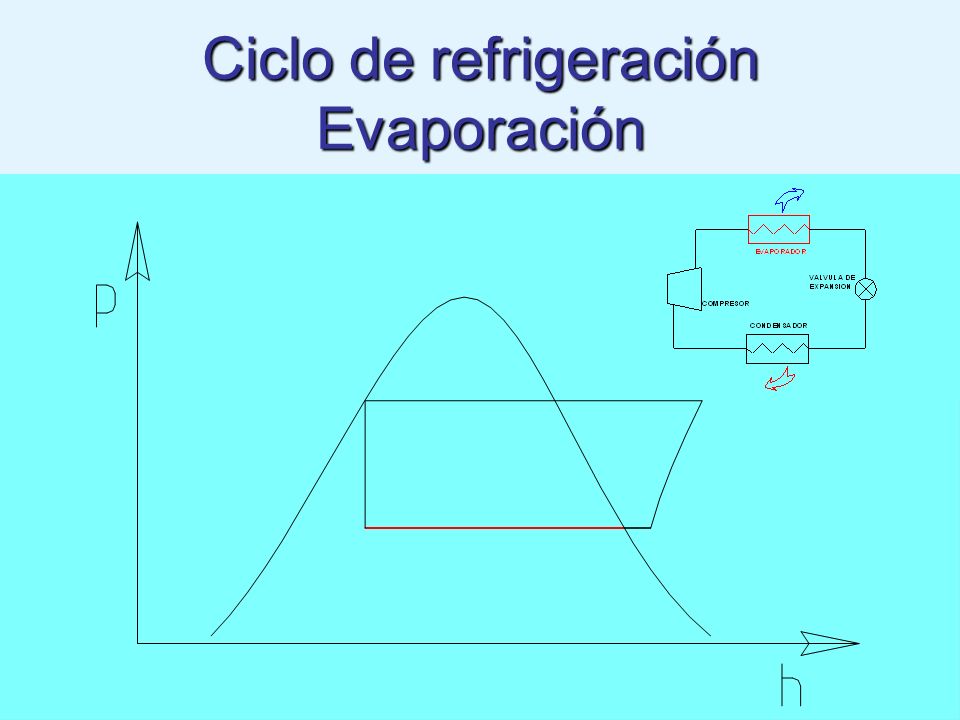

8 Ciclo de refrigeración Evaporación

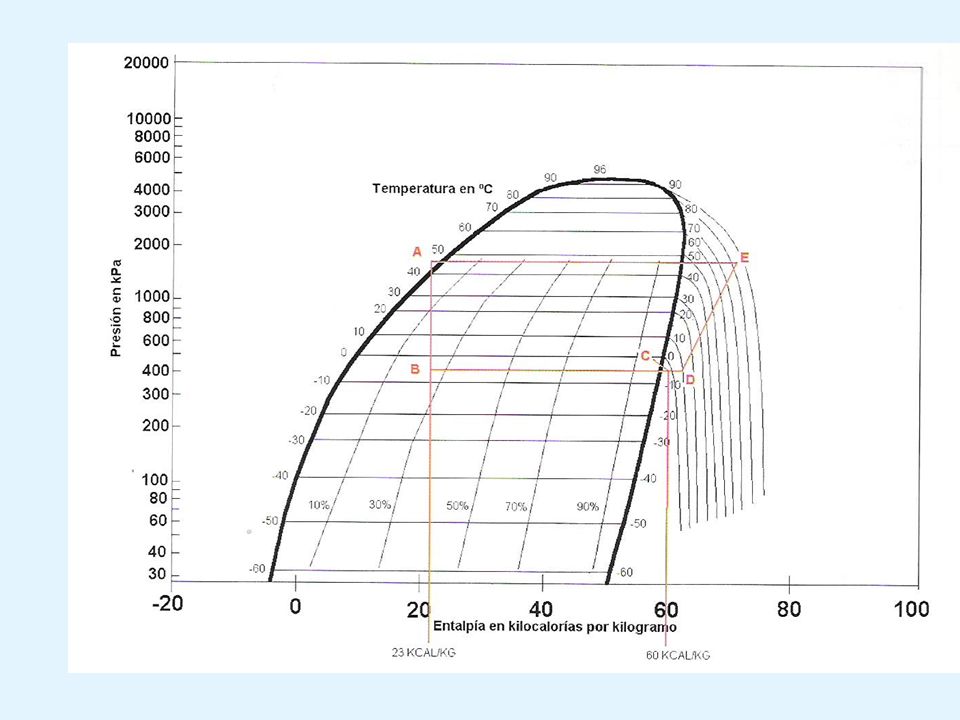

9

10 Ciclo de refrigeración Rendimiento

11 Rendimiento COP = E.R.N./ Wc
Se define como rendimiento de un ciclo frigorífico a la razón entre el efecto refrigerante neto y el trabajo de compresión. Se lo conoce también como COP (coeficiente de performance) COP = E.R.N./ Wc

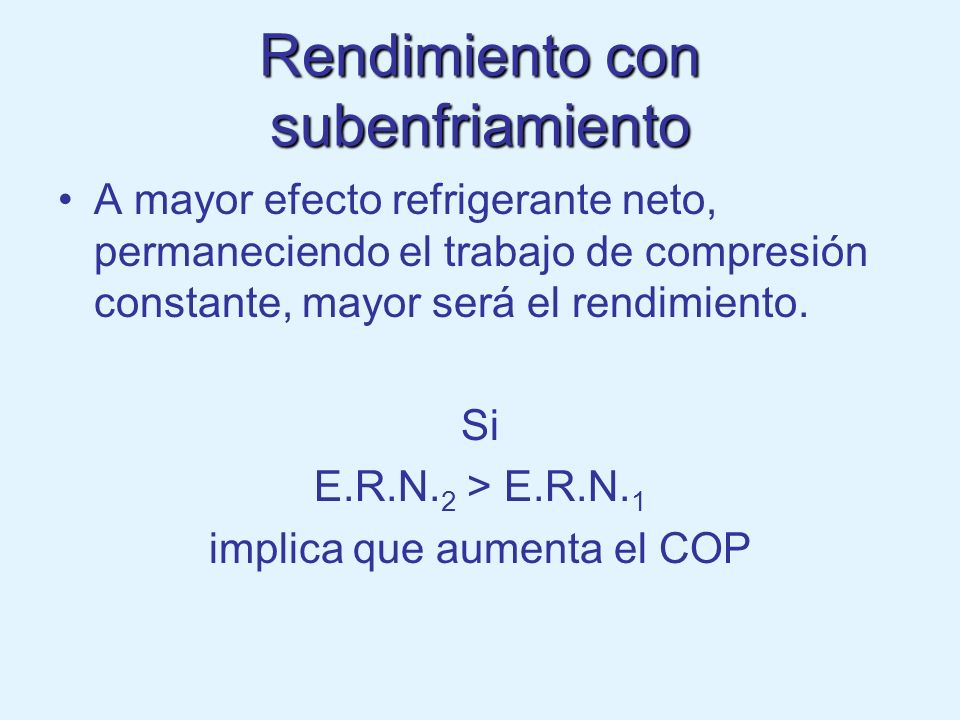

12 Rendimiento con subenfriamiento
A mayor efecto refrigerante neto, permaneciendo el trabajo de compresión constante, mayor será el rendimiento. Si E.R.N.2 > E.R.N.1 implica que aumenta el COP

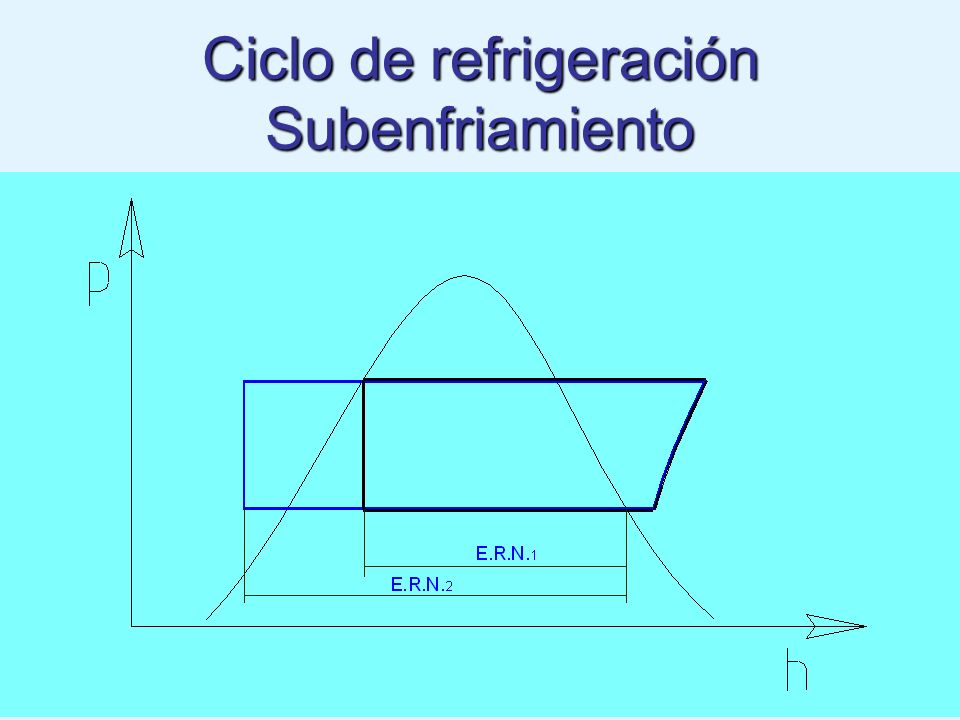

13 Ciclo de refrigeración Subenfriamiento

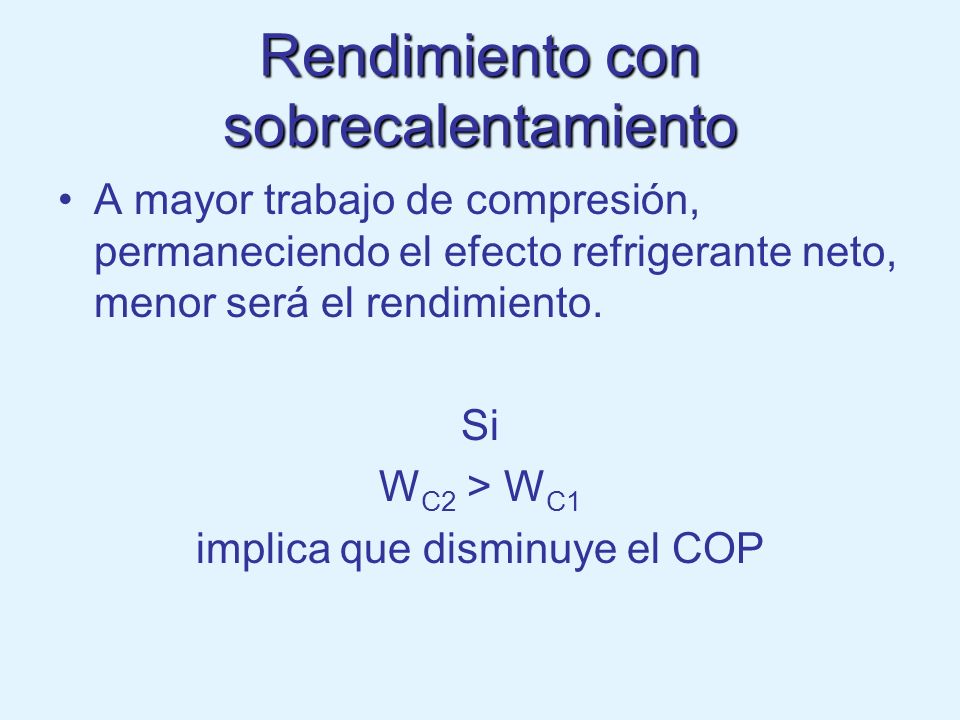

14 Rendimiento con sobrecalentamiento
A mayor trabajo de compresión, permaneciendo el efecto refrigerante neto, menor será el rendimiento. Si WC2 > WC1 implica que disminuye el COP

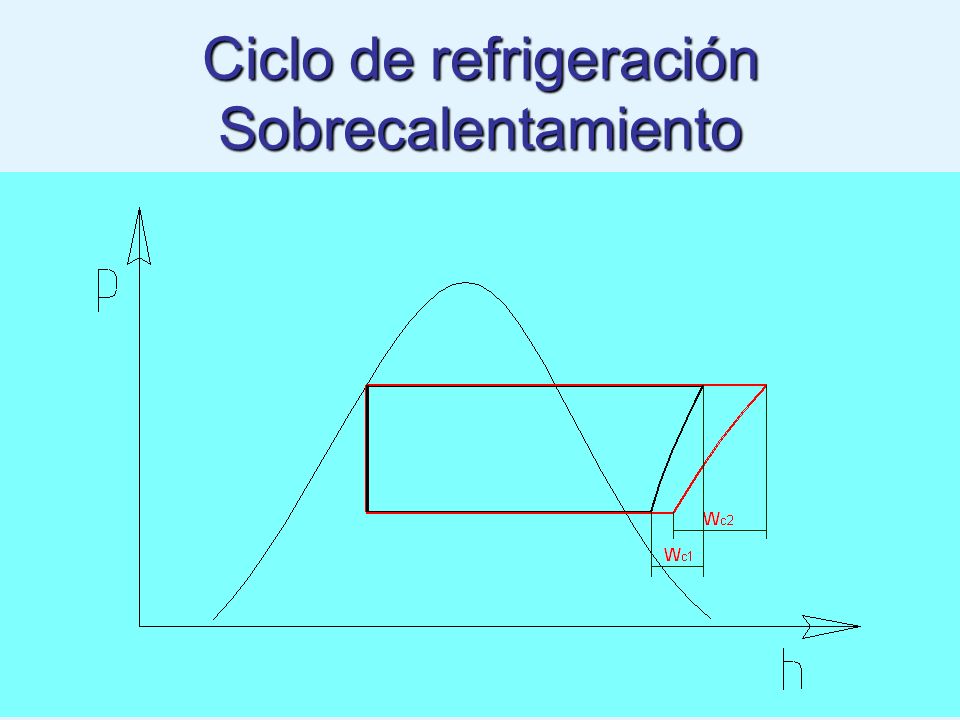

15 Ciclo de refrigeración Sobrecalentamiento

16 Refrigerantes

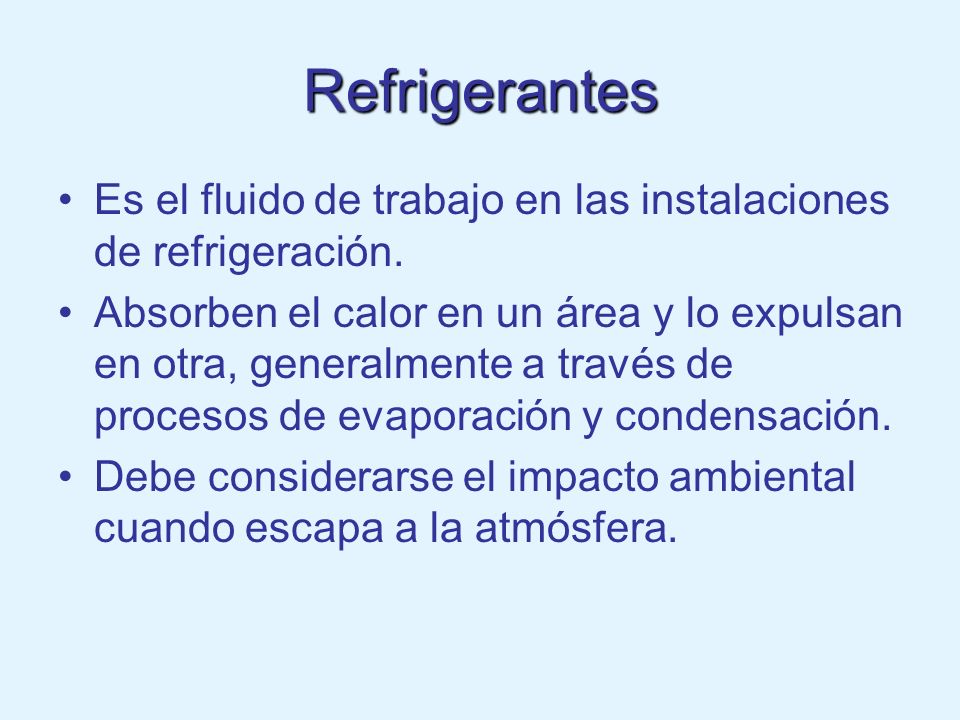

17 Refrigerantes Es el fluido de trabajo en las instalaciones de refrigeración. Absorben el calor en un área y lo expulsan en otra, generalmente a través de procesos de evaporación y condensación. Debe considerarse el impacto ambiental cuando escapa a la atmósfera.

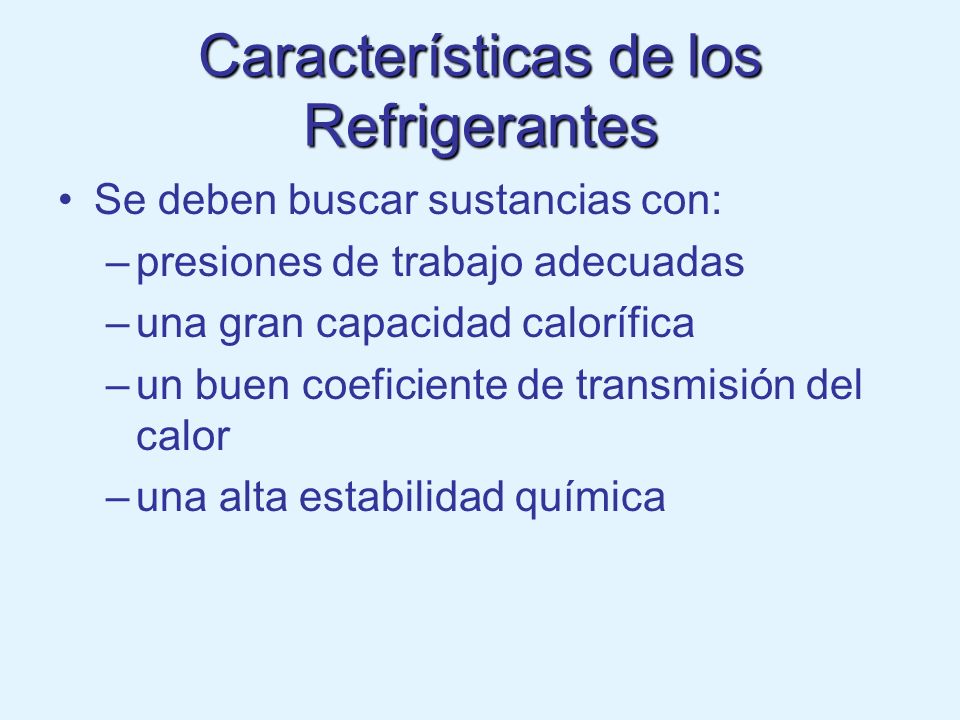

18 Características de los Refrigerantes
Se deben buscar sustancias con: presiones de trabajo adecuadas una gran capacidad calorífica un buen coeficiente de transmisión del calor una alta estabilidad química

19 Clases de Refrigerantes
Naturales: Orgánicos: R290, R600 Inorgánicos: R717, R744 Sintéticos CFC: R11, R12, R502 HCFC: R22, R123 HFC: R134a, R404A, R507

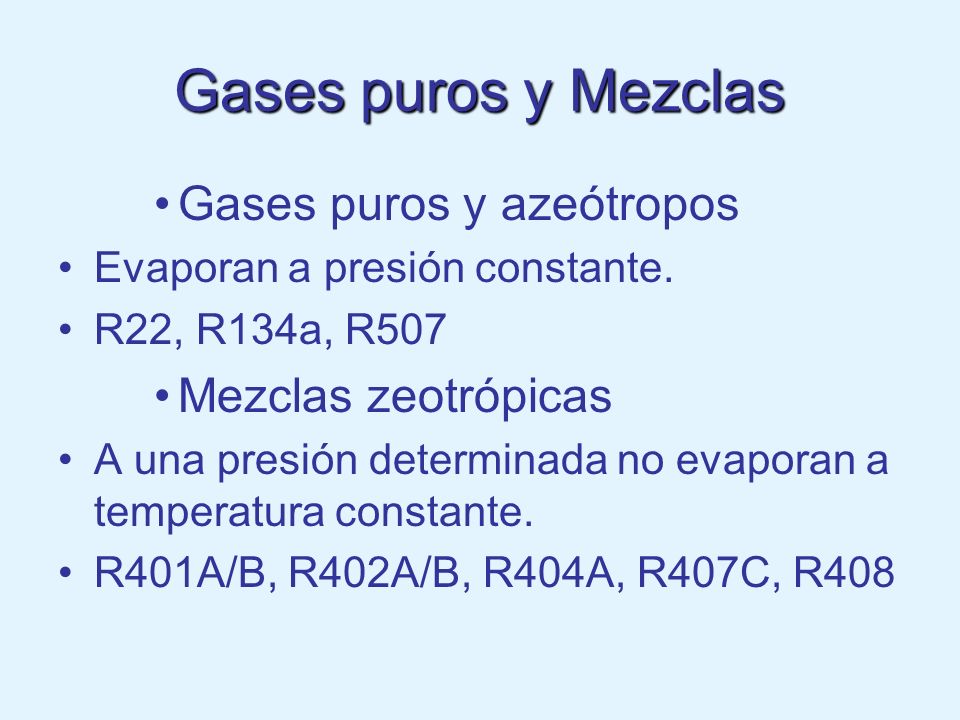

20 Gases puros y Mezclas Gases puros y azeótropos Mezclas zeotrópicas
Evaporan a presión constante. R22, R134a, R507 Mezclas zeotrópicas A una presión determinada no evaporan a temperatura constante. R401A/B, R402A/B, R404A, R407C, R408

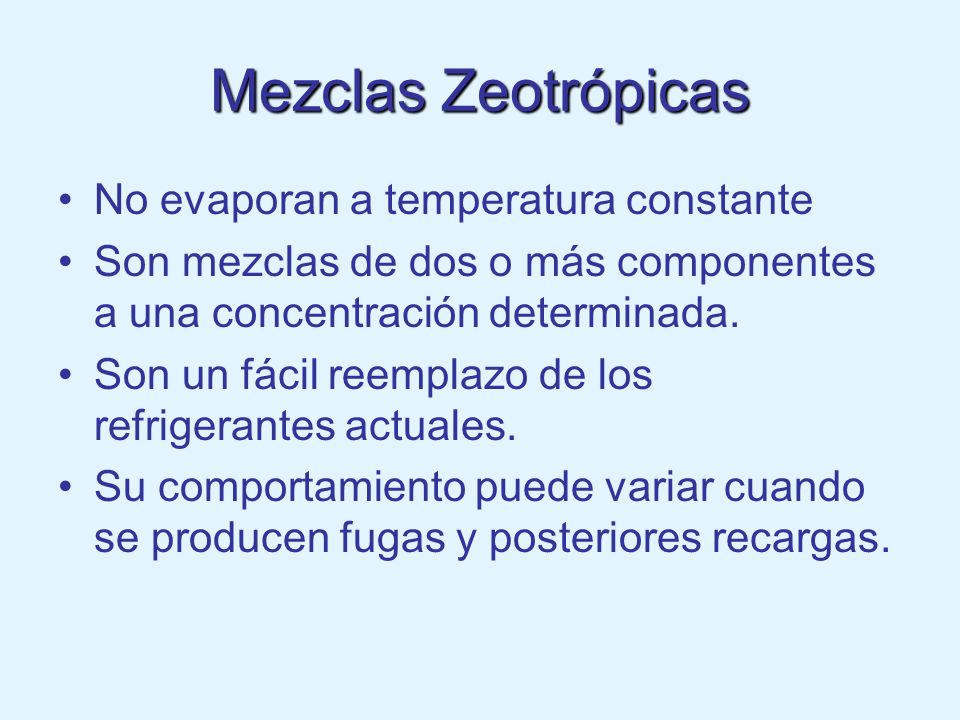

21 Mezclas Zeotrópicas No evaporan a temperatura constante
Son mezclas de dos o más componentes a una concentración determinada. Son un fácil reemplazo de los refrigerantes actuales. Su comportamiento puede variar cuando se producen fugas y posteriores recargas.

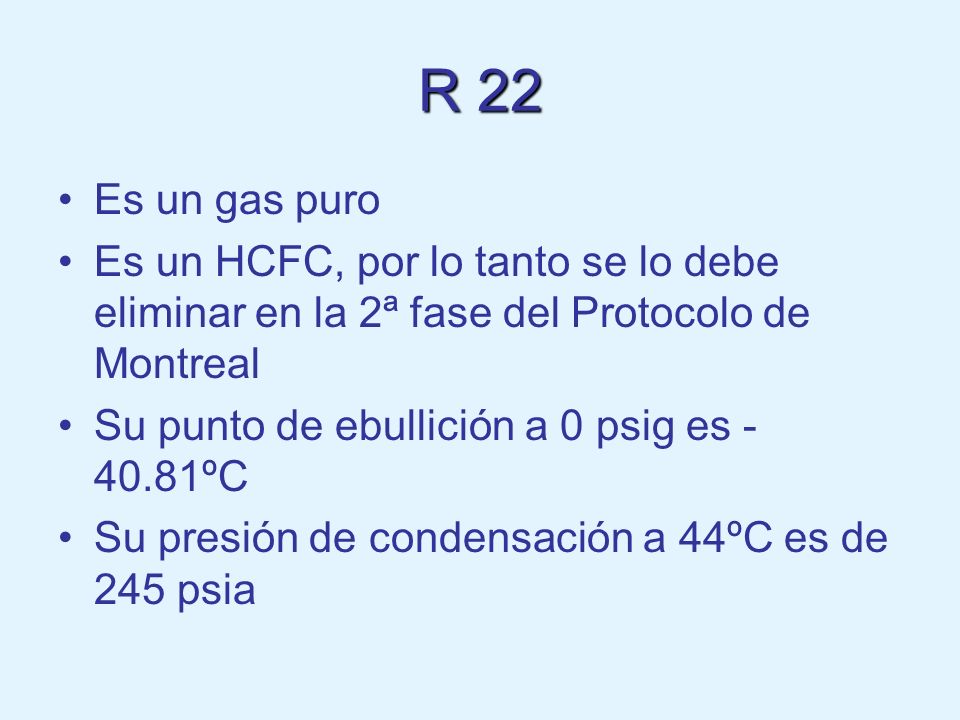

22 R 22 Es un gas puro Es un HCFC, por lo tanto se lo debe eliminar en la 2ª fase del Protocolo de Montreal Su punto de ebullición a 0 psig es ºC Su presión de condensación a 44ºC es de 245 psia

23 Gases Alternativos Ha surgido una nueva familia de gases halogenados conocidos como HFCs Entre estos gases encontramos: R 134a R 404A R 407C R 410 R 507 Gases naturales (CO2)

24 Sustitución de refrigerantes
El proceso de recambio de un refrigerante CFC a uno de los nuevos gases HFC, implica un procedimiento que involucra un costo importante y gran trabajo. El cambio a una mezcla transitoria, como puede ser una de las mezclas zeotrópicas es un proceso mucho mas sencillo, y menos costoso

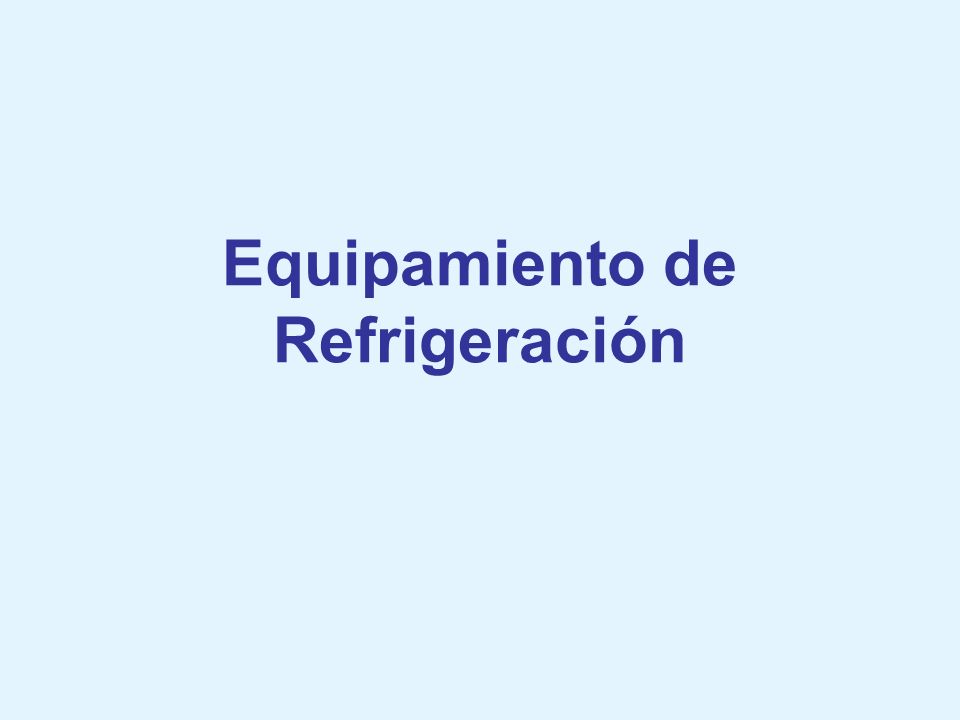

25 Equipamiento de Refrigeración

26 Compresores La tarea del compresor es aumentar la presión de los vapores (generalmente sobrecalentados) que provienen del evaporador para que se puedan condensar con el medio de enfriamiento disponible. La presión de descarga depende de este medio y no del compresor, ni de la temperatura de evaporación.

27 Tipos de Compresores Desplazamiento positivo Alternativos Rotativos
Scroll Tornillos Dinámicos Centrífugos

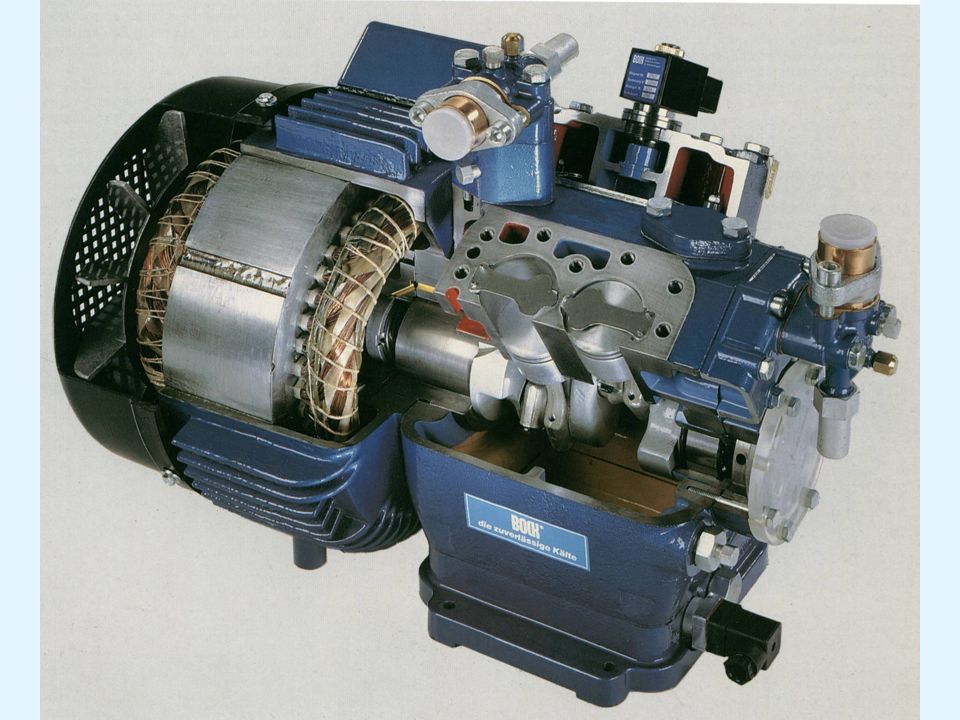

28 COMPRESORES A PISTON

29

30

31 COMPRESORES A PALETAS

32

33 COMPRESORES SKROLL

34

35 Compresor Scroll Comprime por el movimiento orbital de la espiral inferior dentro de la superior. Alta eficiencia Baja vibración Baja pulsación del gas
