1

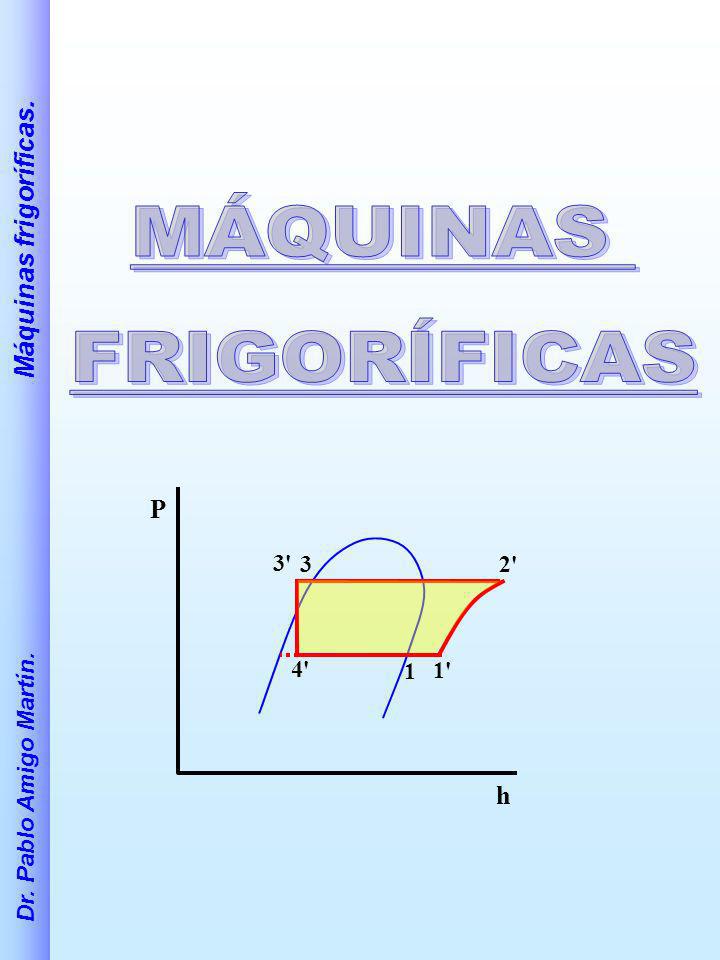

MÁQUINAS FRIGORÍFICAS
P 3' 3 2' 4' 1 1' h
2

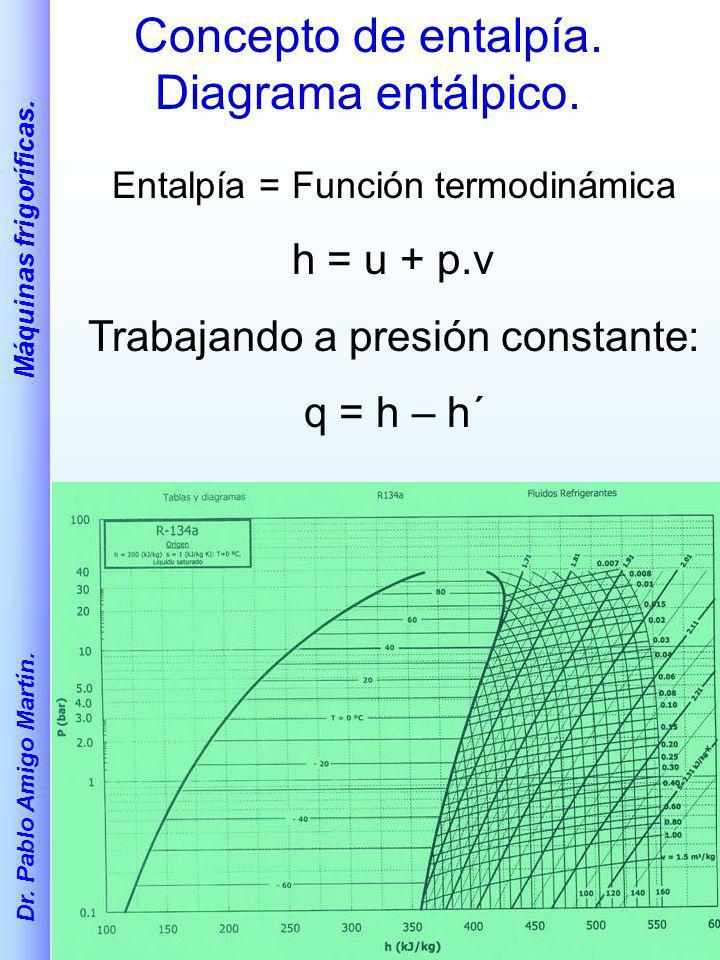

Concepto de entalpía. Diagrama entálpico.
Entalpía = Función termodinámica h = u + p.v Trabajando a presión constante: q = h – h´
3

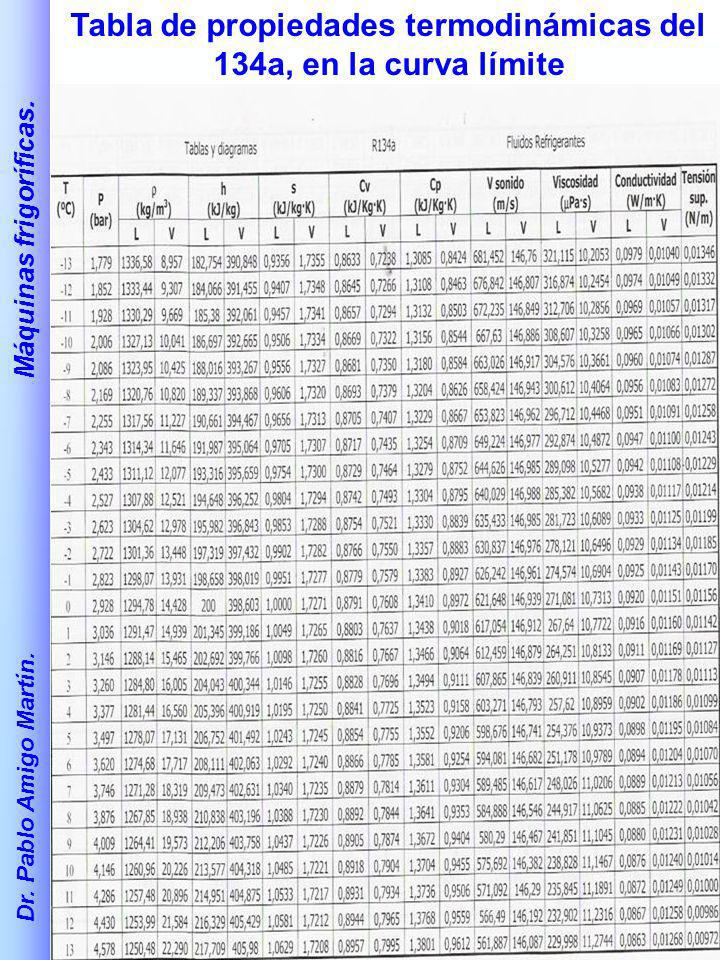

Tabla de propiedades termodinámicas del 134a, en la curva límite
4

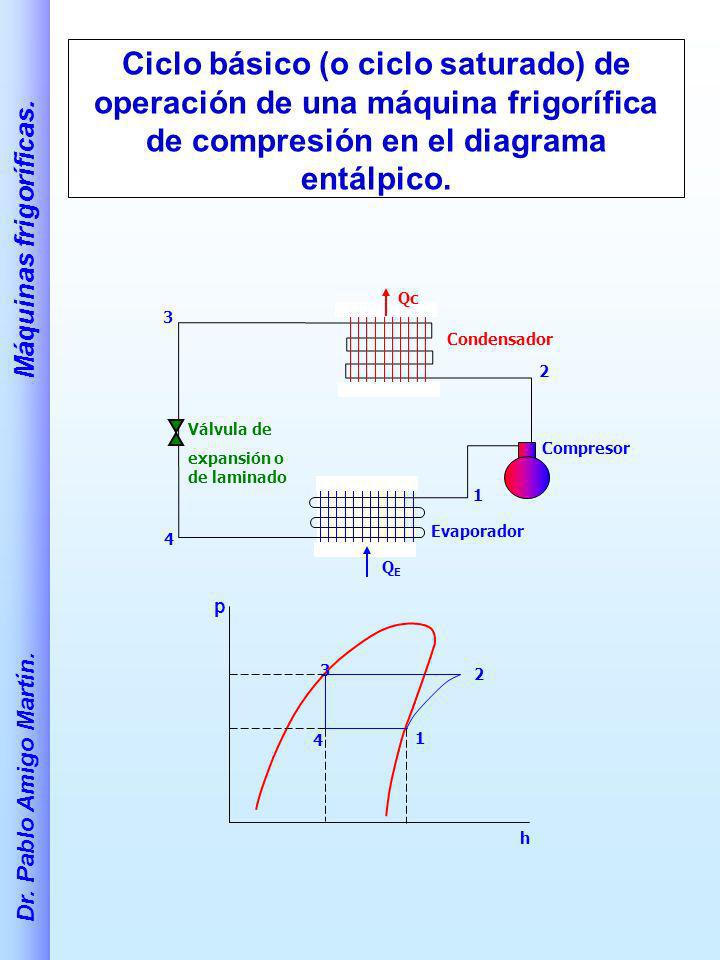

Ciclo básico (o ciclo saturado) de operación de una máquina frigorífica de compresión en el diagrama entálpico. Compresor QE Condensador Evaporador Válvula de expansión o de laminado Qc 1 2 3 4 2 1 3 4 h p
5

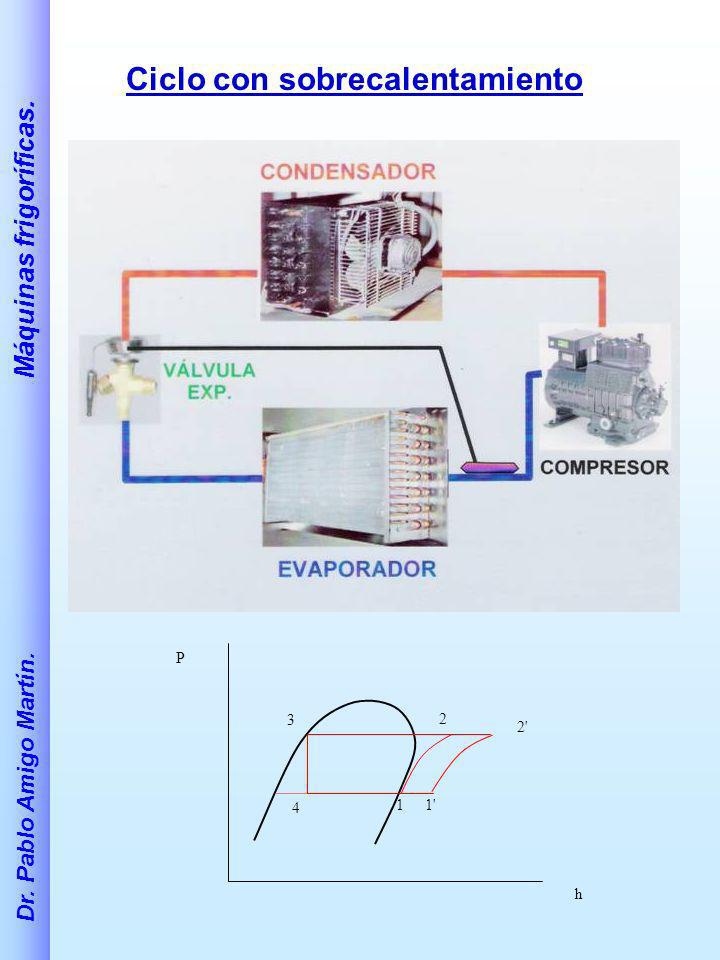

Ciclo con sobrecalentamiento
P 3 2 1 1' 4 2' h
6

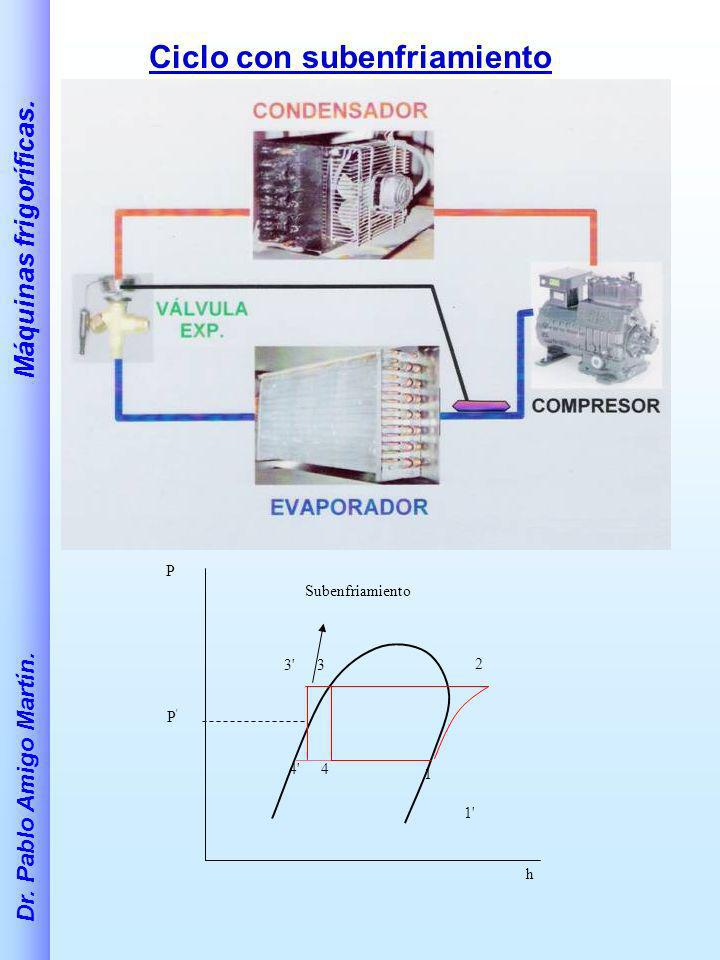

Ciclo con subenfriamiento
3 2 1 1' 4 3' 4' Subenfriamiento P h P'
7

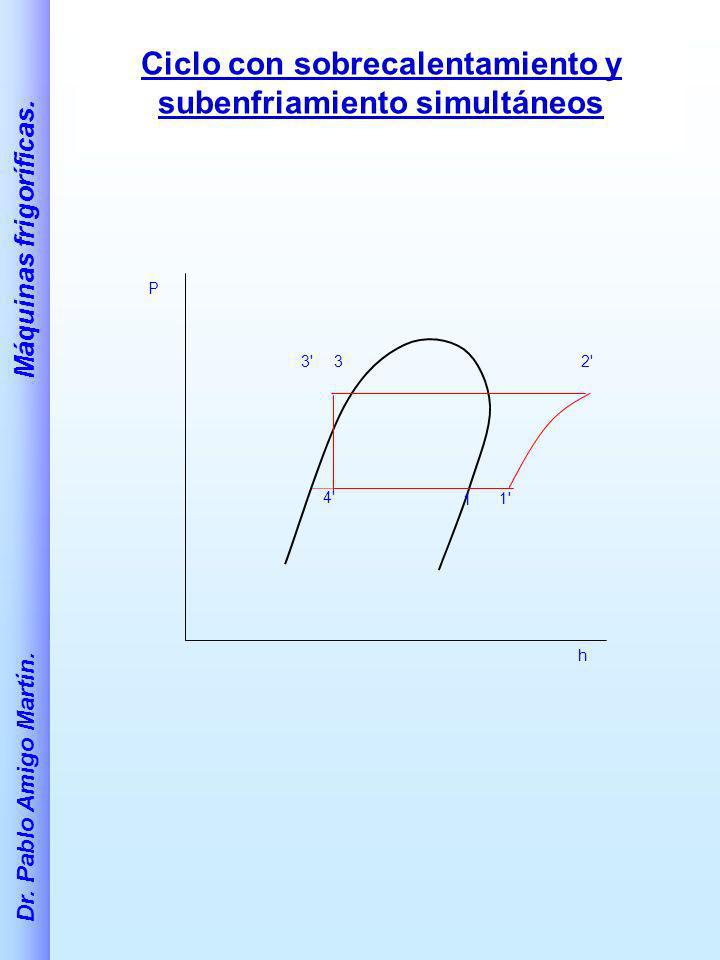

Ciclo con sobrecalentamiento y subenfriamiento simultáneos
3 2' 1 1' 4' 3' P h
8
Instalaciones frigoríficas de compresión mecánica.
10

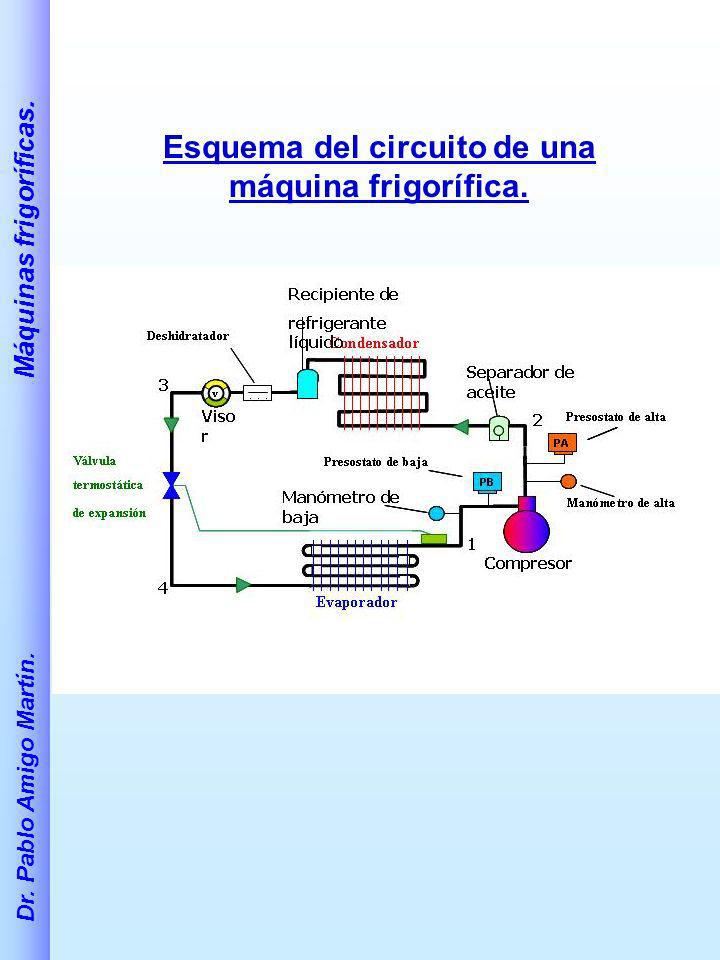

Esquema del circuito de una máquina frigorífica.
11
Circuito básico temperatura positiva
Según catálogo Danfoss
12
Según catálogo Danfoss
13
Unidades condensadoras
14
Según catálogo Danfoss
Circuito frigorífico Circuito frigorífico Según catálogo Danfoss
15
Cuatro compresores con un cabezal común de succión y otro de descarga.
Según J. Tomxzyk Según J. Tomxzyk
16

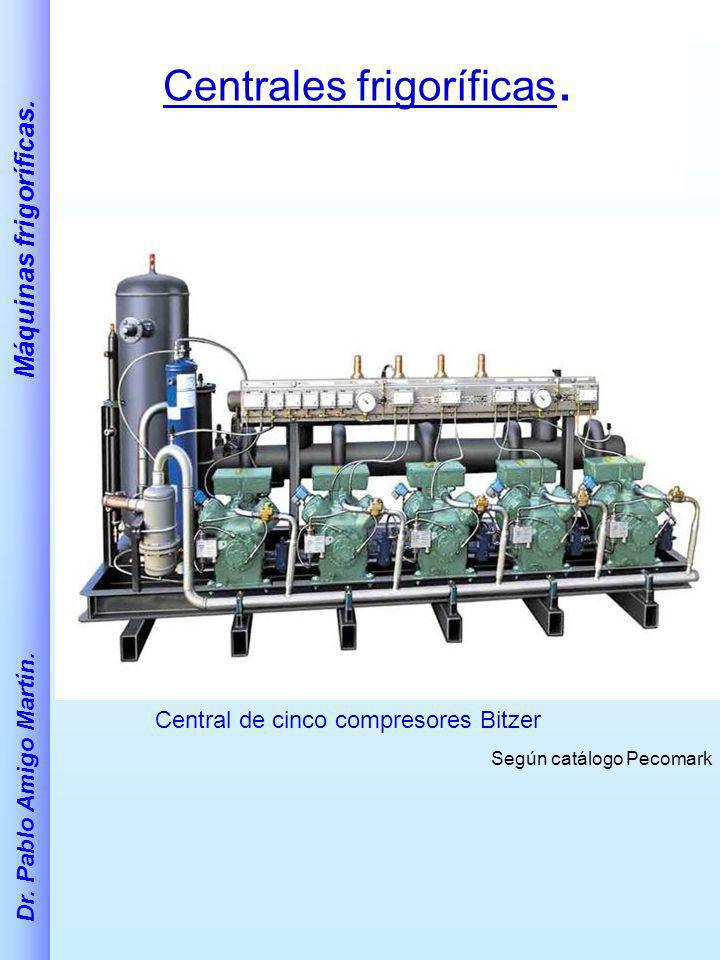

Centrales frigoríficas.
Central de cinco compresore s Bitzer Central de cinco compresores Bitzer Según catálogo Pecomark
17

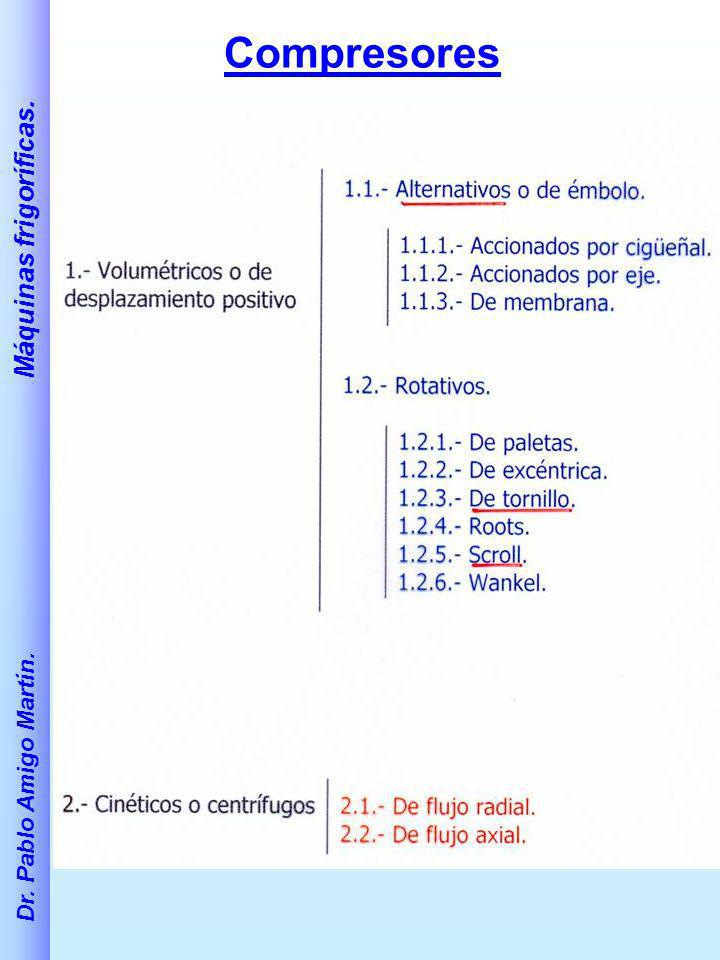

Compresores
19

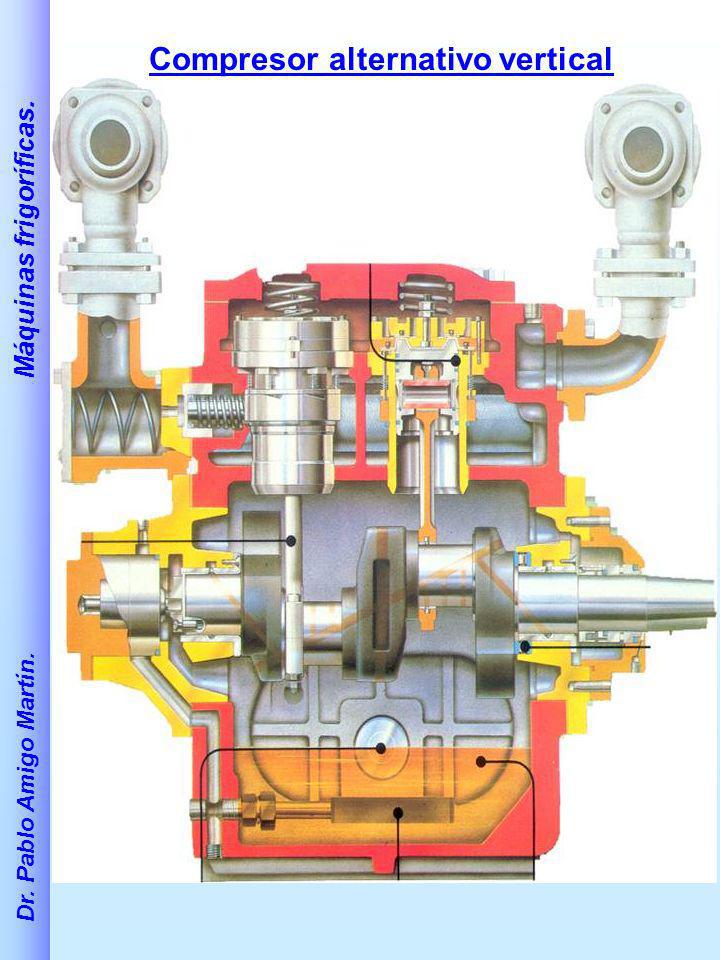

Compresor alternativo vertical
20
Compresores alternativos dispuestos en
L, V, W y VV
21

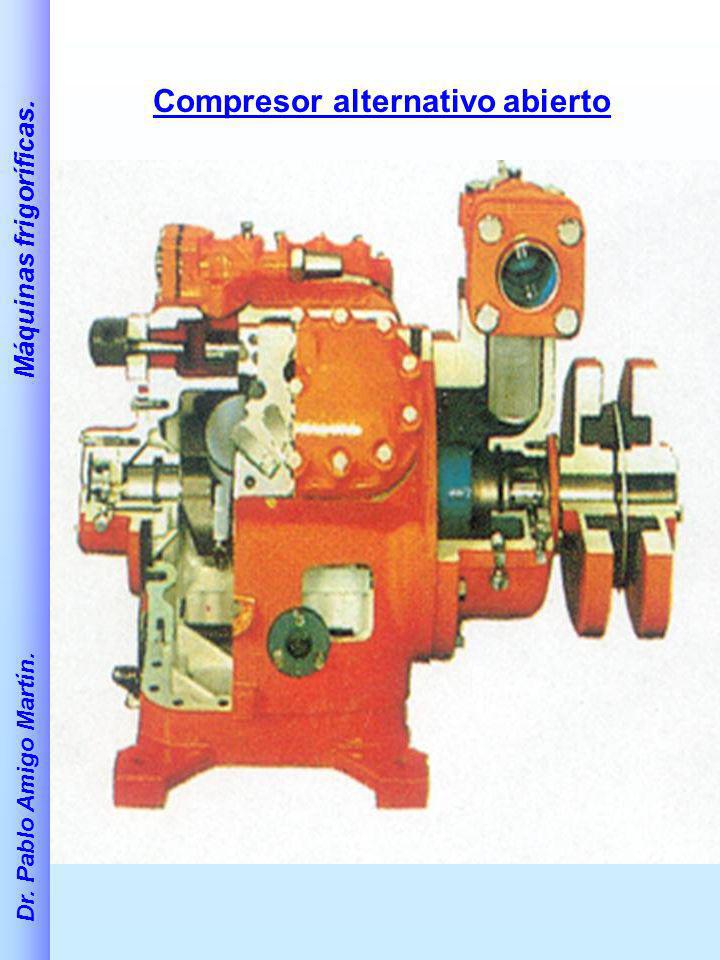

Compresor alternativo abierto
22

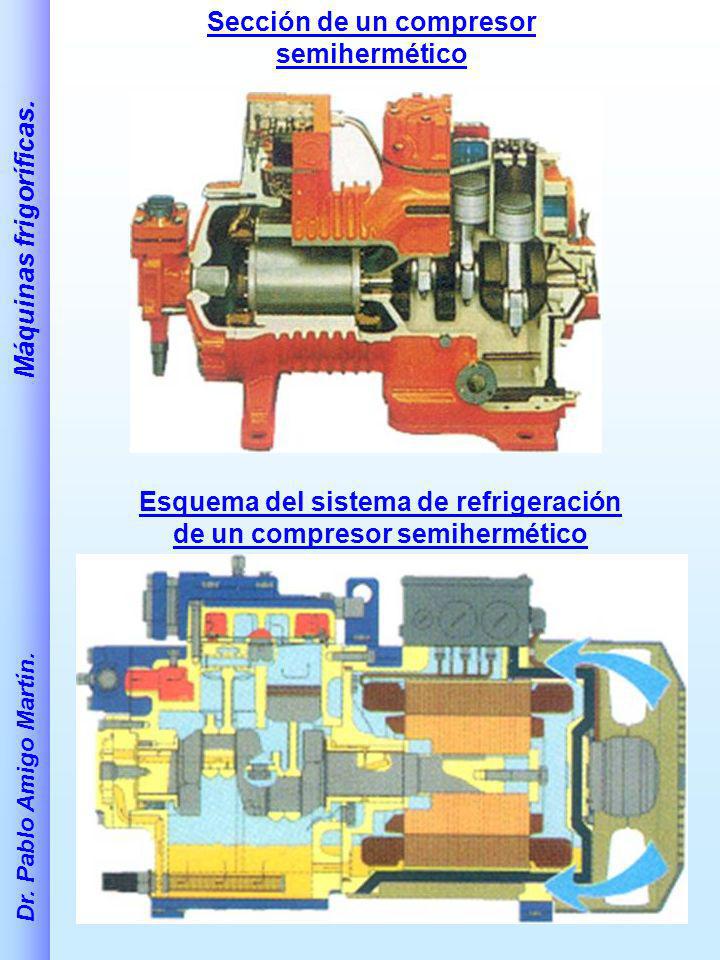

Sección de un compresor semihermético
Esquema del sistema de refrigeración de un compresor semihermético
23

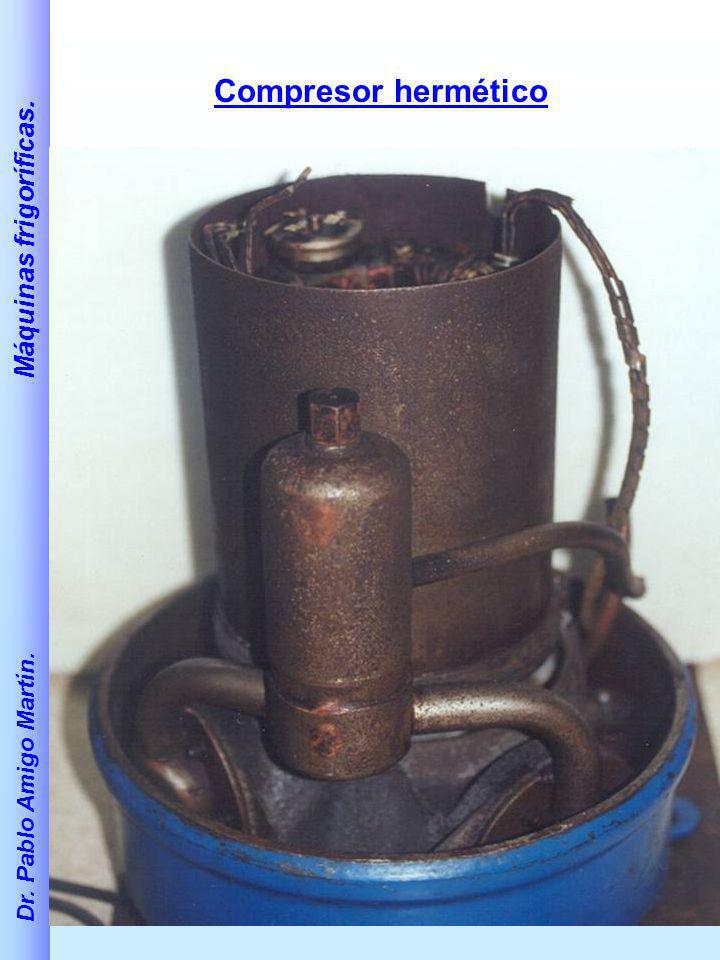

Compresor hermético
24

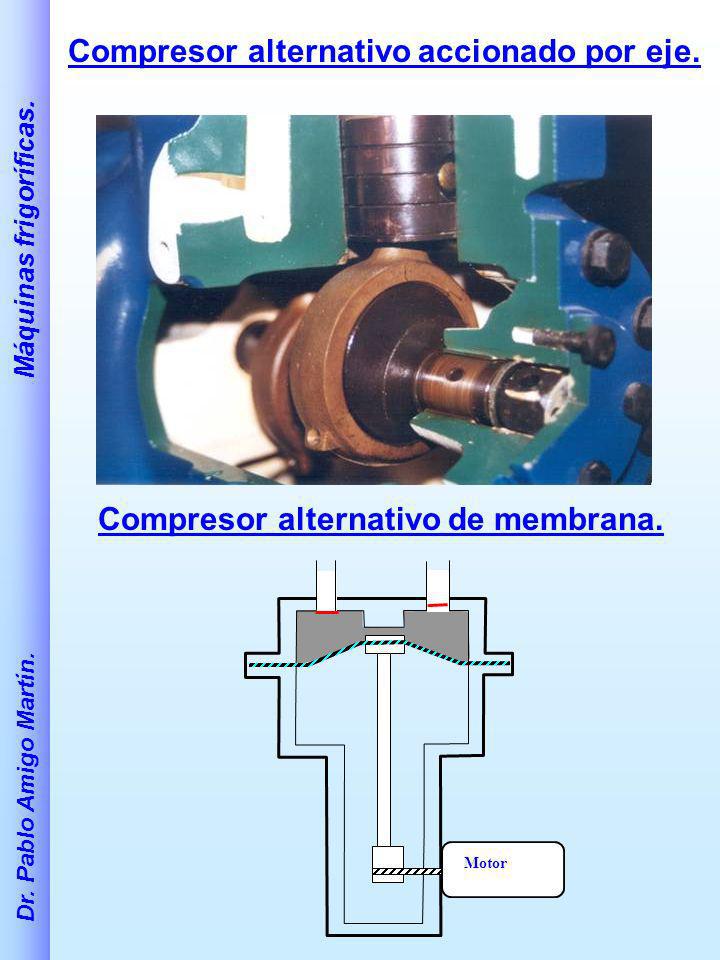

Compresor alternativo accionado por eje.
Compresor alternativo de membrana. Motor
25

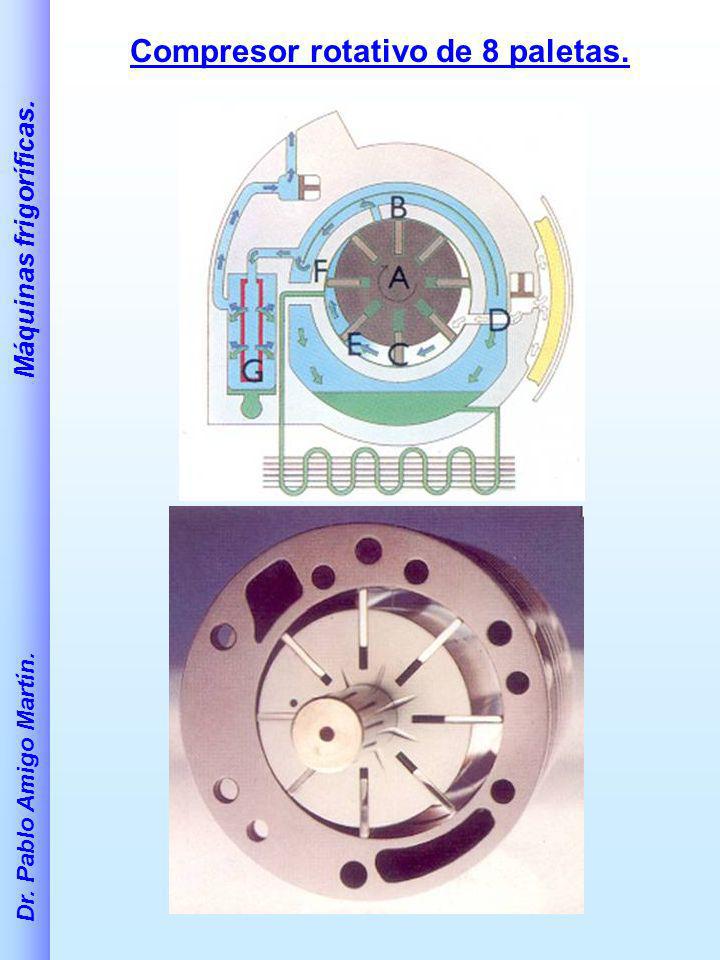

Compresor rotativo de 8 paletas.
26

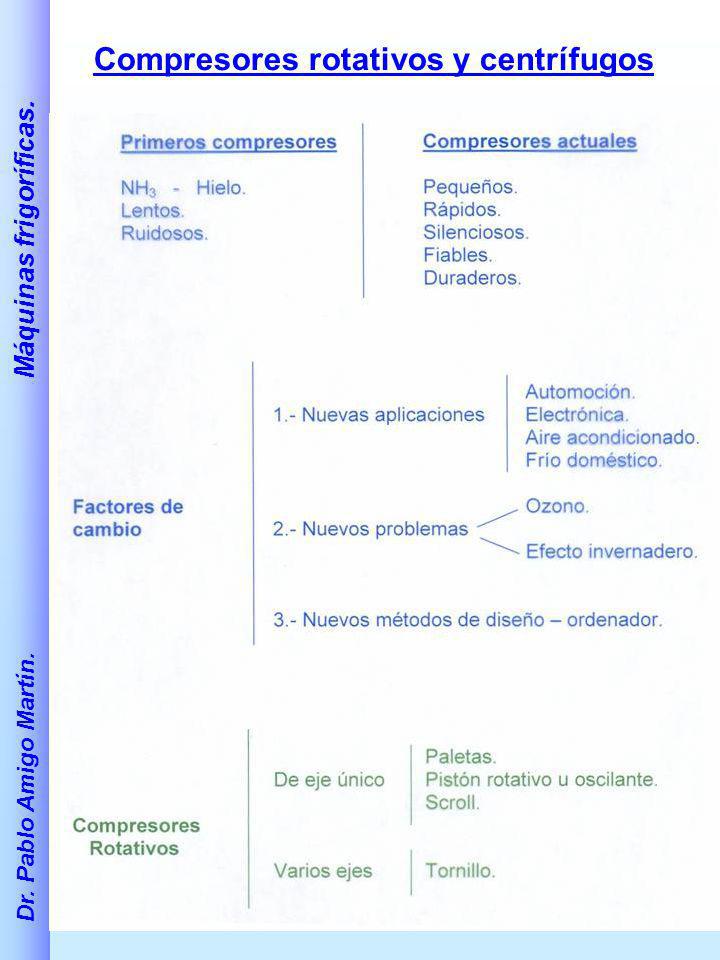

Compresores rotativos y centrífugos
27

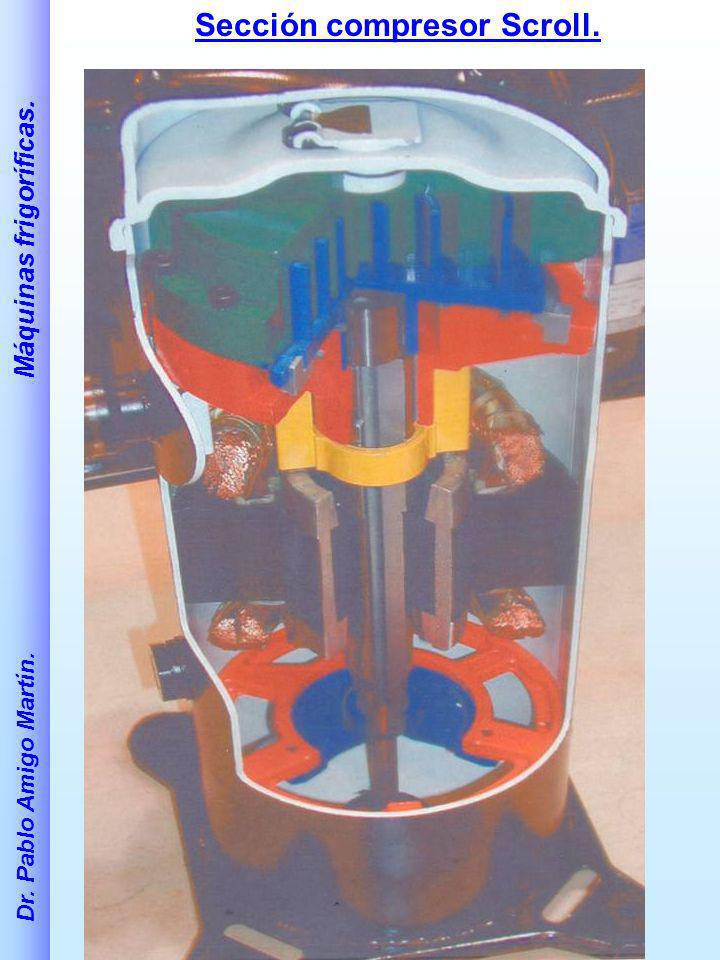

Sección compresor Scroll.
28
Sección Compresor Scroll
29

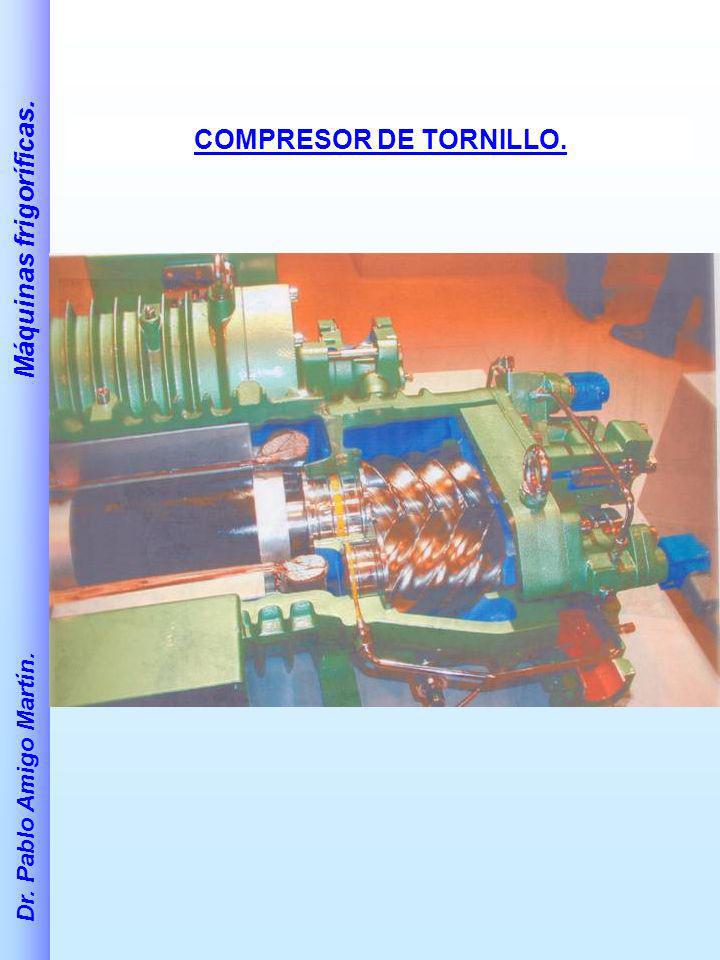

COMPRESOR DE TORNILLO.
30

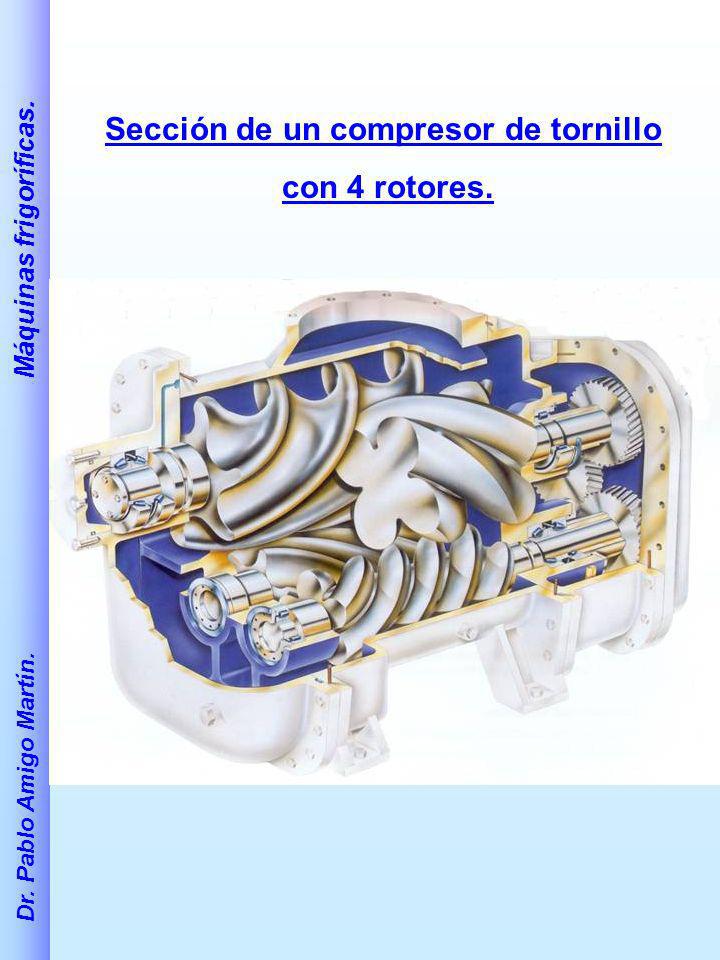

Sección de un compresor de tornillo
con 4 rotores.
32

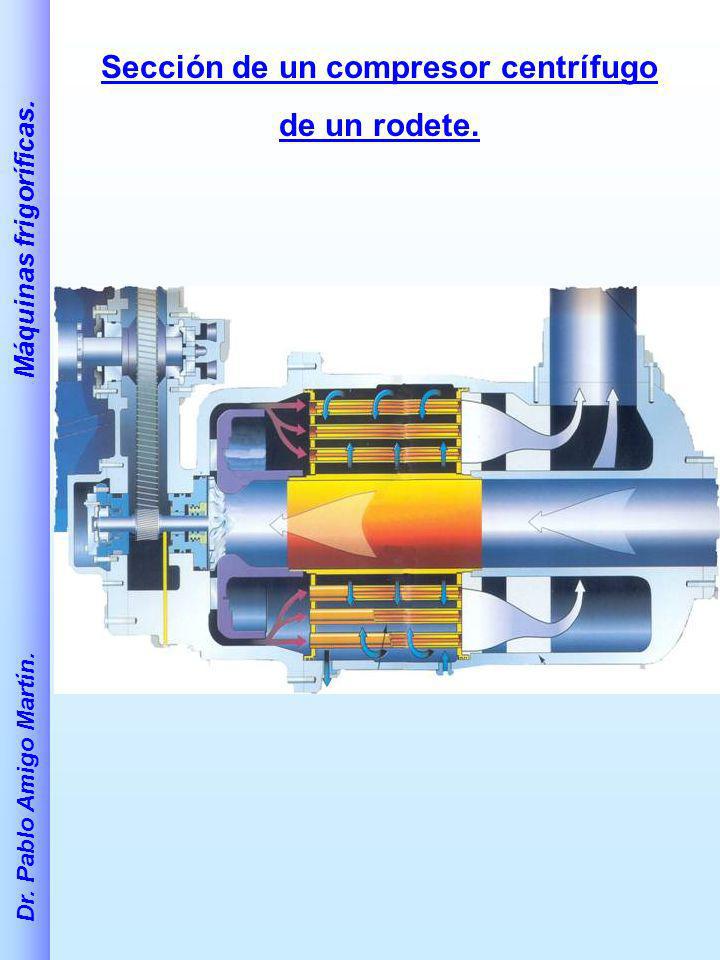

Sección de un compresor centrífugo
de un rodete.
