TNS en Minas Vespertino IV Semestre. Esteban López Araya.

Presentación del tema: "TNS en Minas Vespertino IV Semestre. Esteban López Araya."— Transcripción de la presentación:

1 TNS en Minas Vespertino IV Semestre. Esteban López Araya.
CARGUIO Y TRANSPORTE TNS en Minas Vespertino IV Semestre. Esteban López Araya.

2 Docente Profesor de cátedra CARGUIO Y TRANSPORTE. Esteban López Araya.
Ingeniero Civil de Minas, Universidad de Atacama

3 IV semestre TNS Minas Cátedra de Carguio y transporte
Jueves : 20:25 – 21:45 1° bloque. 21:50 – 23:10 2° Bloque. 20:30 – 23:00 Jornada de clases. HRS. LUNES MARTES MIERCOLES JUEVES VIERNES 19:00 19:40 MÉTODO DE EXPLOTACIÓN II (RAJO ABIERTO) (M. BELMONTE) TALLER DE HABILIDADES INTERPERSONALES (A.MUÑOZ) SUSTENTABILIDAD DE PROYECTOS MINEROS (M..DASENCICH) DERECHO MINERO (J.P.POZO) PERFORACIÓN Y TRONADURA II (R.LOPEZ) 20:20 20:25 21:05 CARGUIO Y TRANSPORTE (E.LOPEZ) 21:45 21:50 22:30 OPERACIÓN Y MANTENCION DE EQUIPOS MINEROS (R.MAGNA) 23:10

4 DE LA ASISTENCIA; EVALUACIÓN Y PROMOCIÓN DE LOS ESTUDIANTES 1
DE LA ASISTENCIA; EVALUACIÓN Y PROMOCIÓN DE LOS ESTUDIANTES 1.‐ De la Asistencia Artículo 18. Para todas las carreras y programas que se dicten en la Universidad, independiente de su modalidad, se exigirá un 70% mínimo de asistencia para la aprobación de las asignaturas teóricas y un 90% para la aprobación de las asignaturas prácticas o de laboratorios. Para los programas dictados en jornada vespertina el porcentaje de asistencia mínimo exigible para la aprobación de las asignaturas prácticas o de laboratorio será de un 80%. Las inasistencias a las actividades académicas de una asignatura, que superen los porcentajes señalados precedentemente, deberán ser debidamente justificada y documentada por el estudiante, mediante una solicitud, la que deberá ser presentada ante el Director Docente de Sede, quien resolverá en consulta con el respectivo Jefe de Carrera, y en única instancia sobre la materia. La aprobación o rechazo de la solicitud deberá ser informada por escrito al estudiante y al docente de la asignatura. Artículo 19. Los estudiantes que trabajen y que en casos extraordinarios, no puedan cumplir con la exigencia de asistencia, señalada precedentemente, podrán solicitar al inicio del periodo académico, el beneficio de Rebaja de Asistencia en una o más asignaturas. Dicha solicitud se deberá presentar ante el Jefe de Carrera, adjuntando los documentos que acrediten las razones expuestas, quien remitirá los antecedentes y su opinión al Director Docente de Sede. En caso de otorgado el beneficio, el Director Docente de la Sede emitirá una resolución y deberá registrarse la constancia de la misma en los libros de clases de las asignaturas que corresponda, con una nota al final de la lista de estudiantes, que indique claramente la nómina de estudiantes del curso, que tienen autorizada la rebaja de asistencia. En casos debidamente justificados, los respectivos Jefes de Carrera y en su ausencia el Director Docente de Sede, podrá autorizar al estudiante que lo solicite, la recuperación de hasta un 20% de las actividades curriculares, para las asignaturas de laboratorio y prácticas.

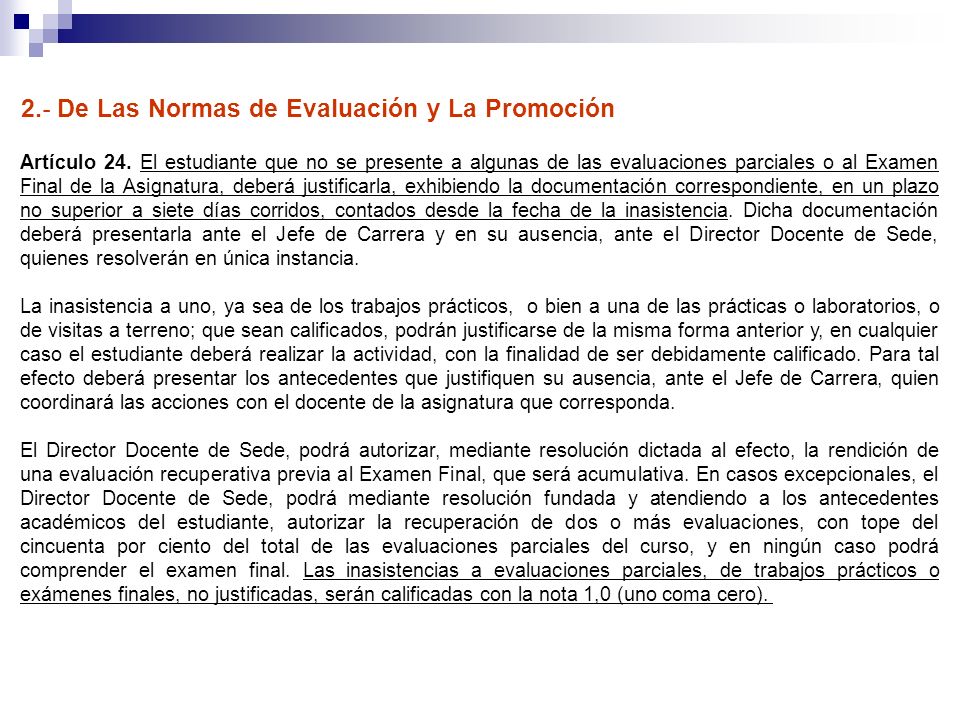

5 2.‐ De Las Normas de Evaluación y La Promoción
Artículo 24. El estudiante que no se presente a algunas de las evaluaciones parciales o al Examen Final de la Asignatura, deberá justificarla, exhibiendo la documentación correspondiente, en un plazo no superior a siete días corridos, contados desde la fecha de la inasistencia. Dicha documentación deberá presentarla ante el Jefe de Carrera y en su ausencia, ante el Director Docente de Sede, quienes resolverán en única instancia.  La inasistencia a uno, ya sea de los trabajos prácticos,  o bien a una de las prácticas o laboratorios, o de visitas a terreno; que sean calificados, podrán justificarse de la misma forma anterior y, en cualquier caso el estudiante deberá realizar la actividad, con la finalidad de ser debidamente calificado. Para tal efecto deberá presentar los antecedentes que justifiquen su ausencia, ante el Jefe de Carrera, quien coordinará las acciones con el docente de la asignatura que corresponda. El Director Docente de Sede, podrá autorizar, mediante resolución dictada al efecto, la rendición de una evaluación recuperativa previa al Examen Final, que será acumulativa. En casos excepcionales, el Director Docente de Sede, podrá mediante resolución fundada y atendiendo a los antecedentes académicos del estudiante, autorizar la recuperación de dos o más evaluaciones, con tope del cincuenta por ciento del total de las evaluaciones parciales del curso, y en ningún caso podrá comprender el examen final. Las inasistencias a evaluaciones parciales, de trabajos prácticos o exámenes finales, no justificadas, serán calificadas con la nota 1,0 (uno coma cero).

6 Artículo 25. En la primera semana de clases, el docente de la asignatura deberá, dar a conocer a sus estudiantes el Programa de Asignatura, incluyendo la programación de las evaluaciones parciales que serán sumativas. Asimismo informará a los estudiantes acerca de si el Programa de Asignatura contempla o no la posibilidad de eximición del Examen Final. Las fechas de las evaluaciones, serán definidas por el Docente de la Asignatura, siempre de conformidad a lo establecido en el Calendario Académico.   Artículo 26. Podrán eximirse del Examen Final, aquellos estudiantes que obtengan una nota igual o superior a 5,5 (cinco coma cinco) como promedio de notas parciales del semestre. Dicha eximición no tendrá lugar en asignaturas de carácter práctico, de laboratorios, y de especialidad, así declaradas en el Plan de Estudios de la Carrera, como así mismo las asignaturas explícitamente declaradas como sin eximición en el Programa de Asignatura.   Aquellas carreras que por sus especiales características, tengan asignaturas con examen final oral no aplicarán el derecho a eximirse del Examen Final, en dichas asignaturas. Artículo 27. Para tener derecho a rendir el Examen Final de una asignatura, el estudiante deberá cumplir con los siguientes requisitos: a) Tener Nota de Presentación, igual o superior a 3,0 (tres coma cero). b) Cumplir el requisito de asistencia de la asignatura. c) Estar al día con los compromisos económico‐financieros contraídos con la Universidad. Los estudiantes que obtengan nota de presentación en una asignatura menor a 3,0 (tres coma cero) reprobarán automáticamente la asignatura.

7 Artículo 28. La última instancia evaluativa de cada asignatura, será el Examen de Repetición, el que tendrá el carácter de globalizador de los objetivos de aprendizaje y contenidos establecidos en el Programa de Asignatura. Esta instancia será aplicable en los siguientes casos:  Los estudiantes que habiendo rendido el Examen Final, presenten Promedio Final  igual o superior a 3,0 (tres coma cero) e inferior a 4,0 (cuatro coma cero). b) Aquellos estudiantes que por razones de fuerza mayor o caso fortuito, tales como  fallecimientos de un pariente cercano, situaciones laborales excepcionales, accidentes u otros de igual naturaleza, a raíz del cual se vean gravemente imposibilitados de rendir el examen final de una asignatura. La situación de fuerza mayor o caso fortuito deberá ser acreditada ante el Director de Sede, quien evaluará y resolverá sobre la materia en única instancia, emitiendo una resolución ad hoc,  autorizando o  no al estudiante requirente para rendir el Examen de Repetición de la referida asignatura. En ningún caso podrán invocar causal de fuerza mayor o caso fortuito para rendir Examen de Repetición, aquellos estudiantes que no se presentaron al Examen Final y que se encuentren en mora en el pago de su arancel universitario.  Los estudiantes que habiendo rendido el Examen Final, obtengan una nota Promedio Final inferior a 3,0 (tres coma cero), no tendrán derecho a Examen de Repetición, y reprobarán automáticamente la asignatura. Artículo 29. Para aprobar una asignatura mediante la rendición del Examen de Repetición, el estudiante deberá obtener una calificación igual o superior a 4,0 (cuatro coma cero). Rendido y aprobado el Examen de Repetición, la Nota Final de la asignatura será siempre y en todo caso 4,0 (cuatro coma cero), aun cuando el estudiante haya obtenido una calificación mayor en el examen de repetición. Si la nota del Examen de Repetición ha sido inferior a cuatro (4,0), el estudiante  reprobará la asignatura y la nota final de esa asignatura será la que el estudiante obtuvo en dicho Examen de Repetición. En ninguna circunstancia se podrá utilizar el Examen de Repetición para efectos de que un estudiante mejore su calificación final.

8 Artículo 30. Los resultados de las evaluaciones parciales deberán ser informados al estudiante por el docente, en un plazo máximo de 15 días corridos contados desde el día siguiente a su realización y, en todo caso, antes de la siguiente evaluación. En el caso del Examen Final, las calificaciones deberán ser entregadas con un mínimo de setenta y dos horas de antelación a la fecha en que se hubiera fijado el Examen de Repetición. El docente de la asignatura informará al estudiante de los resultados del promedio ponderado de las evaluaciones parciales, del examen final de la asignatura, del promedio final y del porcentaje de asistencia y su situación final. Artículo 31. Siempre y en todo caso, la inscripción de una asignatura, exigirá el cumplimiento de los requisitos establecidos en el respectivo Plan de Estudios.  Un estudiante podrá inscribir como máximo asignaturas de tres niveles, contados a partir del nivel más bajo en que registren asignaturas pendientes. Cualquier excepción a esta norma deberá ser autorizada por el Jefe de Carrera, previa solicitud del estudiante y análisis de los antecedentes académicos que corresponda.   Artículo 32. Las carreras y programas podrán aumentar las exigencias académicas establecidas para los estudiantes, en el presente Reglamento o exigir requisitos adicionales, los que se deberán encontrar definidos en sus respectivos Reglamentos de Carrera.

9 Calendario Académico LUNES 24 DE AGOSTO……………….……………………..…..INICIO CLASES TNS LUNES 31 DE AGOSTO…………………………………………..INICIO CLASES ING. (PCE) VIERNES 18 – SÁBADO 19 SEPTIEMBRE……………..……..FERIADO LUNES 21 - SÁBADO 26 DE SEPTIEMBRE………………..….PRIMERA EVALUACIÓN PARCIAL (TNS) MARTES 13 – VIERNES 30 DE OCTUBRE …………………...APLICACIÓN ENCUESTA ESTUDIANTIL LUNES 02- SÁBADO 07 DE NOVIEMBRE SEGUNDA EVALUACIÓN PARCIAL (TNS/PCE) LUNES 30 NOVIEMBRE - SÁBADO 05 DICIEMBRE ……....TERCERA EVALUACIÓN PARCIAL (TNS/PCE) MARTES 08 DE DICIEMBRE………………………………….....FERIADO SABADO 12 DE DICIEMBRE…………………………………..…TERMINO CLASES Y CIERRE DE LIBROS (TNS) SABADO 19 DE DICIEMBRE…………………………………..…TERMINO CLASES Y CIERRE DE LIBROS (PCE) LUNES 14 – SÁBADO 26 DE DICIEMBRE…………………...…EXAMENES FINALES (TNS) VIERNES 25 DE DICIEMBRE…………………………………..…FERIADO VIERNES 01 DE ENERO ………………………………………….FERIADO LUNES 28 DICIEMBRE – SÁBADO 09 DE ENERO…………….EXÁMENES REPETICIÓN (TNS) Los días 15 de octubre y 22 de octubre se recuperaran durante el semestre.

10 Normativas de clases y pruebas.
No esta permitido la utilización del Celular en clases, tanto para hablar como enviar mensajes, si la persona necesita utilizar su equipo móvil deberá salir de la sala y regresar cuando haya realizado la llamada o enviado el mensaje. El material mostrado en clases será enviado a los alumnos mediante correo electrónico. En las pruebas y exámenes los estudiantes están imposibilitados de contestar distintos tipos de llamados en sus equipos móviles o similares, se deberá dejar apagado y en el lugar donde disponga el profesor. En las pruebas no esta permitido bajo ninguna circunstancia levantarse del asiento si se requiere el profesor se acercara a sus ubicaciones. No esta permitido los celulares como calculadoras ni ningún medio que el profesor estime que pueden tener la materia almacenada, por ejemplo. Notebook. Celulares. Ipad. Similares.

11 Índice temático Unidad 1: Sistemas de Carguío y Transporte.
Conocer las características de los materiales, determinar los requerimientos de los equipos de carguío y transporte seleccionar equipos de carguío y transporte. Unidad 2: Equipos de Carguío Conocer los equipos de carguío en minería subterránea. Conocer los equipos de carguío en minería rajo abierto. Unidad 3: Equipos de Transporte Conocer los equipos de transporte en minería subterránea. Conocer los equipos de transporte en minería rajo abierto. Unidad 4: Equipos Auxiliares Conocer los equipos auxiliares que sirven de apoyo a la explotación minera. Unidad 5: Optimización de Carguío y Transporte Conocer los diseños utilizados para una explotación a rajo abierto. Unidad 6: Generalidades sobre el transporte continuo Conocer las características de los equipos de transporte continuo.

12 Evaluaciones Clases teóricas y Problemas de resolución.
Aprobación del ramo se pondera 70 % notas parcial y 30 % Examen. Asistencia Clases 70 %, solicitud 50 %. NO ES TRANSABLE. Pruebas pendientes se tomaran solo a las personas que entreguen justificación a la Universidad a la semana siguiente de la prueba. 3 Controles parciales y examen. Presentación a examen; Asistencia a clases y promedio sobre 3 en notas parciales. Presentación y aprobación de examen de repechaje: Promedio entre notas parciales y examen sobre 3. Fuerza mayor. Aprueban todos los que saquen nota mayor a 4,0. Examen de repetición constara de toda la materia.

13 Objetivos del ramo. Proporcionar las herramientas y antecedentes al estudiante, de tal forma, que le permitan analizar los diferentes sistemas de carguío y transporte que se utilizan actualmente en la gran minería del cobre. Capacitar al estudiante en las metodologías utilizadas en los sistemas de carguío y transporte a rajo abierto y minería subterránea, como también sus rendimientos y costos asociados. Instruir al estudiante en los conceptos técnicos de las operaciones auxiliares en rajo abierto y uso de neumáticos, de acuerdo a la importancia en la minería.

14 Objetivos del ramo Estudiar la clasificación de los equipos de carguío y transporte en la operación minera a rajo abierto y en minería subterránea, calculando los índices operacionales. Estimar la flota de palas y camiones, necesarias para una operación minera, como también sus productividades y costos horarios. Distinguir las ventajas y desventajas de los distintos equipos de carguío y transporte, para su elección optima, en el reemplazo de equipos. Aplicar el Método del TKPH (Tonelada kilometro por hora), para la elección correcta de los neumáticos fuera de carretera (OTR) tan necesarios para carguío y transporte, como para los equipos de apoyo.

15 INTRODUCCION

16 Producción minera en chile. Minerales metálicos y recursos energéticos

17 Indicadores económicos y resumen producción minera metálica en Chile.

18 Reserva mundial de cobre.

19 Embarques de exportación.
Embarque de exportación y su participación por sector.

20 Precios de Cobre y otros metales.
Precio promedio nominal del cobre refinado 2010 – 2013 (US$C/lb).

21 Precio promedio nominal de otros metales

22 Relación Producción/Precio.
COBRE: Se observa un aumento importante en su producción respecto al 2012 (7%), pero no así en su precio que disminuyo un 8%

23 MOLIBDENO: Durante el año 2013, su producción experimento un aumento de un 10 % respecto del 2012 y su precio disminuyo en 19%

24 ORO: Su producción muestra un crecimiento de 3% el 2013, respecto del Se refleja una sostenida alza en los precios a partir del año 2004, pero disminuye un 16% el 2013

25 HIERRO: Su producción experimento una baja de 4% así como su precio en un 3,5%, respecto del año 2012.

26 Evolución de las reservas y recursos de cobre, Oro, Plata y molibdeno.
La evolución de las reservas y los recursos de cobre, expresados como cobre fino contenido, informados para el periodo 2001 – 2012.

27 MOLIBDENO: La producción de molibdeno en Chile constituye en su totalidad, un subproducto de la producción de cobre de las empresas de la gran minería del Cobre, que explotan yacimientos del tipo pórfidos de cobre-molibdeno. La evolución de las reservas y los recursos, se caracteriza por presentar un brusco quiebre en el monto de los recursos y reservas entre 2007 y el 2008 y es consistente con el cambio de la metodología empleada para obtener la información

28 ORO: La producción de oro en Chile proviene tanto de la explotación de los yacimientos de oro y oro-plata, como la que constituye un sub producto de la minería del cobre, 2012 se observa un 61% proveniente de la minería oro y de oro-plata y 39% de la minería de cobre. En las reservas y recursos en el periodo , se que destaca que para el año 2012 los recursos reservas y su precio han tenido un incremento significativo.

29 PLATA: La producción de plata oro en Chile proviene tanto de la explotación de los yacimientos de oro y oro-plata, como la que constituye un sub producto de la minería del cobre.

30 Producción de minerales metálicos.
La información del 2013 se muestra desagregada por región para diferentes minerales.

31

32 Seguridad minería. La estadística de accidentabilidad de la minería durante el 2013 corresponde a faenas mineras que están debidamente regularizadas con un proyecto de explotación aprobado.

33

34 METODOS DE EXPLOTACION MINERA

35 Explotación minera Proceso para extrae mineral.
Se debe obtener un beneficio económico. Puede ser desde agua (pozos) a minerales (Subte o Rajo).

36 Como se diseña una mina Capacidad de extracción y beneficio mineral.
Estudios de Ingeniería. Capacidad de extracción y beneficio mineral. Gran periodo, capacidad v/s secuencia de extracción Plan Minero. Operaciones sea eficiente y confiable.

37 Métodos de explotación
La extracción del material se realiza siguiendo una secuencia de las siguientes fases: Perforación. El producto principal de este proceso es la entrega de mineral para ser procesado en la planta de beneficio. Tronadura. Carguío. Transporte.

38 Factores influyen en la elección de un método de explotación
1.- CONDICIONES ECONOMICAS. Menor costo, desarrollo y preparación gastos elevados. Leyes bajas, agotamiento, necesidad de abastecimiento. Elegir zonas ricas o grandes masas de baja ley. 2.- TIPO DE YACIMIENTO. Masivos Manto (Tabulares). Veta.

39 Seguridad al Personal, Equipos e Infraestructura Recuperación
3.- ELECCIÓN METODO DE EXPLOTACIÓN. Factores de Selección. Profundidad. Ubicación. Calidad Geomecánica. Distribución y Leyes. Económico. Reglamentación. Criterios de Selección : Rendimiento y Productividad Seguridad al Personal, Equipos e Infraestructura Recuperación Reservas extraíbles Selectividad. Dilución. Simplicidad. Costos : Inversión Operación

40 Clasificación de los métodos de explotación
CIELO ABIERTO SUBTERRÁNEO a.- Caserones Rellenos - Cut And Fill b.- Caserones Vacíos Room And Pillar Sub Level Stoping c.- Por Hundimiento - Sub Level Caving - Block Caving

41 Corte y relleno (Cut and Fill)

42 Antecedentes del método de explotación.
Método ascendente. El mineral es arrancado en franjas Horizontales. Comenzando por la parte inferior y avanzando verticalmente. Cuando se extrae una franja se rellena. Sirve piso, sostener paredes o techos. Buen rendimiento con metros barrenados. Se puede perforar tiros horizontales, verticales o inclinados. El mineral debe ser extraído en su totalidad. Relleno roca estéril, relaves o arenas mezclada con agua.

43 Después de la explotación queda construido el nivel Superior.
1.- Ventajas:. Método selectivo. Después de la explotación queda construido el nivel Superior. Queda construido el nivel inferior para la explotación de la parte superior. 2.- Desventajas:. Producción no es constante. Al formal un panel el ciclo empieza de cero para llegar al máximo al terminar la cámara su vida útil. Ventilación es limitado.

44 Caserones y pilares (Room and Pillar)

45 Antecedentes del método de explotación.
Método consiste en la explotación de caserones separados por pilares. La recuperación de pilares puede ser total o parcial. Si la recuperación es total va acompañada con hundimiento controlado. Bajo costo de explotación, moderada y selectiva. Es aplicable en yacimiento donde el mineral es difícil hacerlo escurrir por gravedad. Yacimiento de baja potencia, de 2 a 20 metros.

46 1.- Ventajas: Método selectivo las zonas pobres pueden no explotarse. Puede tener una mecanización completa reduce costo de explotación. Técnica de sostenimiento de techos, puede hacer explotar caserones de luces amplias con bastante seguridad. Permite explotación de cuerpos paralelos y separados por estéril. La recuperación del yacimiento puede ser de un 80 a 90 % 2.- Desventajas:. Yacimiento con mineralización irregular, limita planificación. Dilución es un problema importante en caso de techos débiles. Cuando no se puede controlar el techo se deben llevar caserones angostos, puede cambiar el método de explotación o llevar a una combinación.

47 Realce por sub nivel (sub level Stoping)

48 Antecedentes del método de explotación.
Consiste en arrancar el mineral a partir de sub niveles, con disparos verticales, tiros paralelo y radiales para dejar caserón vacío. La evacuación del mineral se realiza a travez de zanjas recolectoras. El medio de transporte ingresa por cruzado inferiores llevándolo a piques de traspaso. El campo de aplicación varía para cuerpos macizos o vetas estrechas. Las características de mecánica de roca debe ser buenas, poseer paredes y techos firmes.

49 1.- Ventajas: Es muy económico. Gran rendimiento. Poca fortificación. Buena ventilación. Seguridad durante el trabajo 2.- Desventajas:. Mucha preparación. No es selectivo. Grandes caserones. Recuperación de pilar baja.

50 Hundimiento por sub nivel (sub level Caving)

51 Antecedentes del método de explotación.
Se desarrollan galerías paralelas separada por 9 a 15 metros en la horizontal, galerías de producción. Los sub niveles se ubican a través del cuerpo mineralizado. El acceso a los sub niveles es a través de rampa. Se aplica a cuerpos sub verticales como vetas, brechas y diques. Se comienza con el hundimiento de los niveles superiores. Para llevar el material a piques de traspaso. A medida extrae mineral, el estéril rellena los espacios creados, provocando subsidencia en la superficie. Cuando el estéril ingresa en una cantidad que la ley ya no es económica, se cambia de subnivel.

52 1.- Ventajas: Método seguro. Desarrollos en el mineral puede obtener beneficios en el corto plazo. Reconocimiento cuerpo mineralizado. Método altamente mecanizado. Permite llevar la perforación a delantada. 2.- Desventajas:. Se producen perdidas de mineral al llegar punto limite. Se debe admitir un grado de dilución. Alto grado de desarrollo. Al general el hundimiento se producen subsidencia con destrucción.

53 Hundimiento por Bloques (Block Caving)

54 Antecedentes del método de explotación.
Caving es provocar el hundimiento de roca por la utilización de esfuerzos naturales. Hundimiento más o menos controlado crea zona encima yacimiento. Se debe tener presente las características de las rocas. Aparte del que ocurra el hundimiento se debe controlar la granulometría de la roca. La fragmentación es provocada por las fatigas de tracción que por las de compresión, de modo que la tendencia será de tener mineral mejor fragmentado en el centro el bloque que en los extremos. Los trabajos tendientes a romper la base de un bloque determinado, tienen su inicio en el diseño de la malla, la cual determinará las características del resto de las galerías componentes del sistema.

55 El éxito en el hundimiento de un bloque, depende de los factores fundamentales que son:
La base del bloque deberá fracturarse completamente. Si se quedaran pequeñas áreas sin quebrar, ellas actúan como pilar, transmitiéndose grandes presiones. Las que pueden llegar a romper el pilar existente entre ellos, afectando completamente la estabilidad de las galerías del nivel de producción. La altura de socavación inicial proporcionada por la tronadura, debe ser tal que no se produzcan puntos de apoyo del bloque que impidan o afecten el proceso de socavación natural inmediata.

56 Principios del método. Los esfuerzos que actúan en un lugar, y a cierta profundidad de un yacimiento, tienen su origen: En el peso de las rocas hasta la superficie. En los fenómenos externos de un yacimiento. Todo macizo rocoso permanece en equilibrio mientras no se cree una cavidad lo suficientemente extensa en su interior, creando redistribución de esfuerzos a su alrededor. El método de explotación por Block Caving se define luego, como el derrumbamiento de bloques por corte inferior, el mineral se fractura y fragmenta gracias a las tensiones internas y efecto de la gravedad. Por consiguiente se necesita un mínimo de perforación y tronadura en la extracción del mineral

57 Campo de aplicación. El Block Caving, es un sistema usado para extraer depósitos profundos y macivos de Cu, Mo y Fe de baja ley. Se utiliza en numerosos yacimientos de grandes dimensiones, en general yacimientos de alto tonelaje, que cubren una extensa área. Su campo de aplicación es muy amplio. Se aplica teóricamente en cualquier tipo de roca no demasiado resistente a la tracción y cualquiera que sean las características de la roca encajadora. La mayoría de estos depósitos se explotan a gran escala durante un periodo bastante largo, de tal forma que justifiquen la gran inversión requerida para ponerlos en producción.

58 1.- Ventajas: La explotación por Block Caving, es un método económico bajo condiciones favorables. La mayoría de estos depósitos se explotan a gran escala durante un periodo bastante largo, de tal forma que justifiquen la gran inversión requerida para ponerlos en producción. 2.- Desventajas:. El extenso trabajo de desarrollo y el tiempo que se emplea hasta alcanzar la plena capacidad de producción. La extracción del mineral crea una zona de hundimiento sobre la superficie por encima del yacimiento. Es muy importante establecer un proceso de fracturación continuo y completo, ya que las cavidades subterráneas no soportadas, presentan un riesgo elevado de desplomes repentinos que originan graves efectos a posterioridad en el funcionamiento de la explotación.
