1 Circuitos y mecanismos
8° Básico

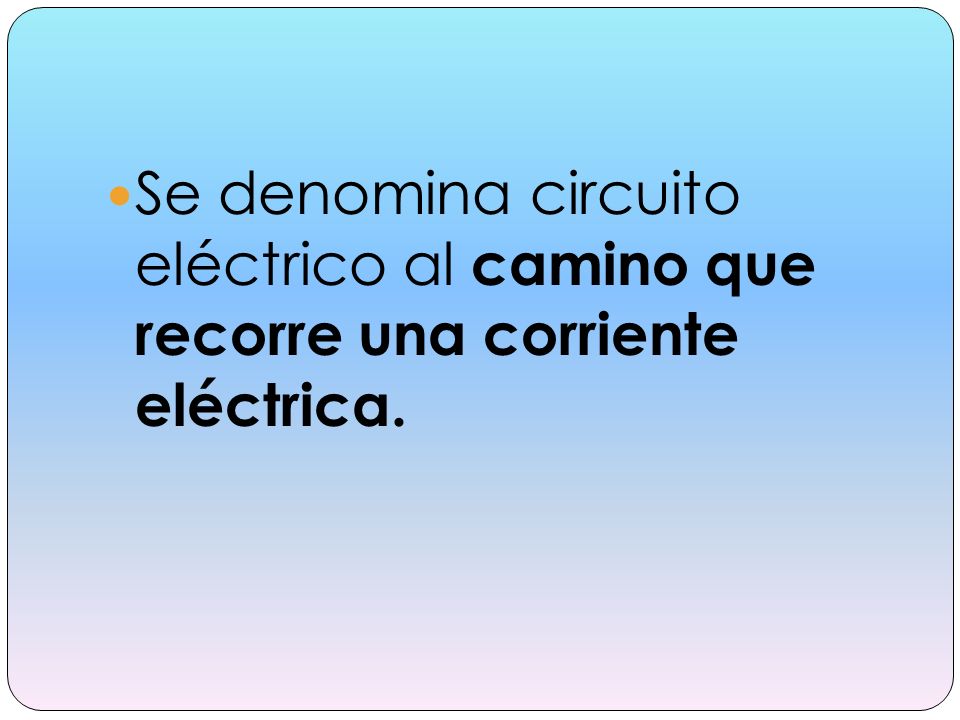

2 Se denomina circuito eléctrico al camino que recorre una corriente eléctrica.

3 ¿Qué es la corriente eléctrica?
Recibe este nombre el movimiento de cargas eléctricas (electrones) a través de un conductor; es decir, que la corriente eléctrica es un flujo de electrones.

4 Un circuito puede estar compuesto por distintos elemento que nos permitan apreciar las aplicaciones que tiene la energía eléctrica en nuestras vidas, por ejemplo iluminar, calentar, mover etc.

5 En general podemos clasificar los componentes de los circuitos eléctricos en :
Elementos activos: suministran energía eléctrica (tensión) al circuito. Son los generadores eléctricos, más conocidos como pilas, baterías etc

6 Elementos pasivos o receptores: consumen energía eléctrica del circuito. Son los receptores, que pueden ser resistencias, bombillas, motores, timbres, etc.

7 Elementos conductores: son los cables que conectan los diferentes elementos de un circuito.

8 Elementos de maniobra: activan y desactivan los circuitos a voluntad
Elementos de maniobra: activan y desactivan los circuitos a voluntad. Son los interruptores, pulsadores, conmutadores, etc.

9 Elementos de protección: empleados para proteger a determinados elementos de un circuito de elevadas tensiones e intensidades. Los fusibles son un ejemplo.

10 Simbología de los principales componentes

11 Tipos de circuito

12 actividad Investigar en internet y responder
¿Qué es un circuito en serie? ¿Qué es un circuito en paralelo? Luego acompañar cada definición con su respectivo esquema según la simbología mostrada anteriormente, incluyendo: 1 motor, 2 bombillas, 1 interruptor, un fusible y una pila como fuente.
