La Electricidad en la Vida Cotidiana: “Circuitos Eléctricos”

Presentación del tema: "La Electricidad en la Vida Cotidiana: “Circuitos Eléctricos”"— Transcripción de la presentación:

1 La Electricidad en la Vida Cotidiana: “Circuitos Eléctricos”
Ingrid Fuentes N. Prof. de Ciencias Naturales y Física

2 Objetivos: Conocer un circuito eléctrico simple, identificar sus partes y explicar cómo funciona. Diferenciar los materiales, como conductores y aislantes de la electricidad, y relacionar sus características con el uso de artefactos eléctricos.

3 ¿Cómo se descubrió que los cuerpos pueden adquirir cargas eléctricas?
El filósofo griego Tales de Mileto fue el primero en realizar aportes sobre los fenómenos eléctricos, ya que pudo observar que al frotar ámbar este atraía a otros objetos.

4 ¿Cómo se descubrió que los cuerpos pueden adquirir cargas eléctricas?

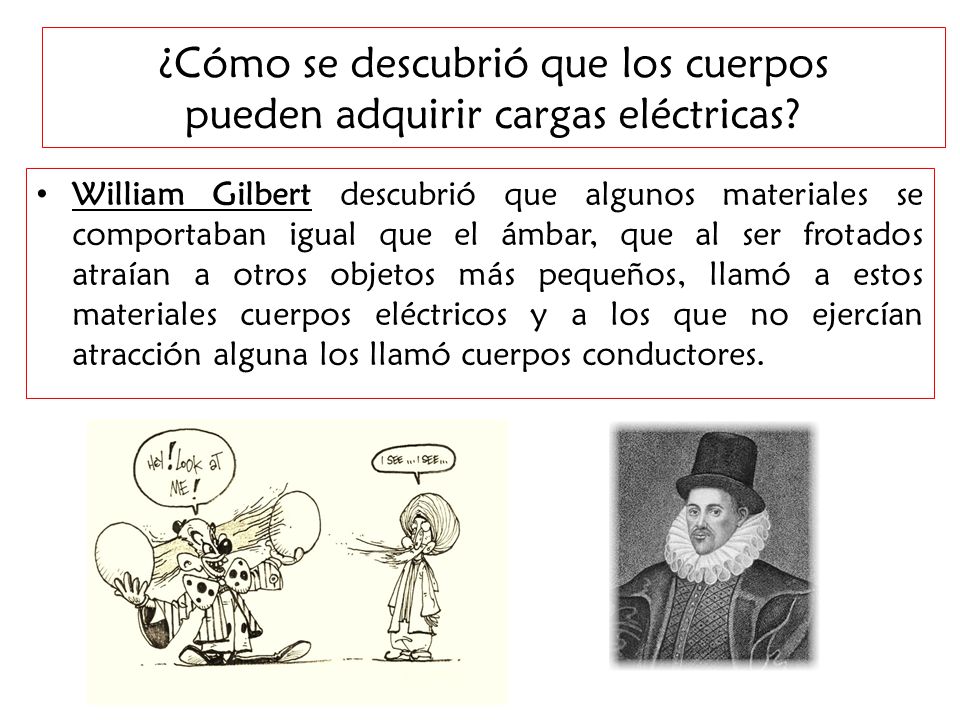

William Gilbert descubrió que algunos materiales se comportaban igual que el ámbar, que al ser frotados atraían a otros objetos más pequeños, llamó a estos materiales cuerpos eléctricos y a los que no ejercían atracción alguna los llamó cuerpos conductores.

5 ¿Cómo se descubrió que los cuerpos pueden adquirir cargas eléctricas?
Stephen Gray y Jean Desaguliers demostraron, que ciertos objetos, estando alejados, podían transmitir una corriente eléctrica al ser conectados con un alambre de metal y un tubo de vidrio, previamente frotado con un paño, hoy se conoce como conductividad eléctrica.

6 Carga eléctrica La materia que nos rodea está formada por átomos que constan, de protones, neutrones y electrones. Los protones y electrones tienen una propiedad que se conoce con el nombre de carga eléctrica. Esta carga eléctrica puede ser de dos tipos: Los protones tienen carga eléctrica positiva. Los electrones tienen carga eléctrica negativa.

7 ¿Cómo se produce la electricidad?
Si se aplica una diferencia de potencial eléctrico suficientemente grande (llamado voltaje y que se mide en voltios) se genera una fuerza que puede empujar a los electrones (que circulan alrededor del núcleo del átomo) lo que les permite saltar de un átomo a otro. “Este movimiento de electrones se llama corriente eléctrica”.

8 ¿Qué es la corriente eléctrica?
La corriente eléctrica corresponde a un flujo de cargas eléctrica que se mueven por una determinada región de un conductor.

9 ¿Qué son los circuitos eléctricos?
Un circuito eléctrico corresponde a un conjunto de dispositivos en los que puede circular una corriente eléctrica.

10 Componentes de un circuito
Un circuito sencillo consta de: - Un generador: que suministra energía a las cargas que recorren el circuito. - Receptores: que transforman la energía eléctrica. - Conductores de conexión: que enlazan los distintos componentes.

11 Componentes de un circuito
Voltaje Componentes de un circuito

12 Simbología de un circuito Eléctrico
Fuente: Proporciona la energía para que se movilicen las cargas eléctricas (Pilas y baterías). Cable: Transporta la corriente eléctrica. Interruptor: Bloquea o reanuda el paso de la corriente. Resistencia o receptor: Transforma la energía eléctrica en otros tipos de energía. (Puede ser una ampolleta, un motor pequeño, etc.)

13 Diagrama de lo componentes de un circuito

14 Simbología de un circuito Eléctrico

15 Simbología de un circuito Eléctrico

16 Asociación de Resistencias
En la mayoría de los circuitos eléctricos, las resistencias pueden estar dispuestas en diferentes configuraciones. Circuito en paralelo

17 ¿Cómo representar un circuito eléctrico utilizando un diagrama?
Circuito en Serie: Cuando en un circuito se coloca una resistencia a continuación de otra, se habla de una conexión en serie. La corriente en este tipo de circuitos, toma un solo camino, por lo tanto, es la misma para todo el circuito.

18 ¿Cómo representar un circuito eléctrico utilizando un diagrama?
Circuito en Paralelo: Cuando dos o más resistencias se encuentran en paralelo, estas se disponen en dos conductores distintos que proceden y llegan a puntos comunes

19 ¿Cómo representar un circuito eléctrico utilizando un diagrama?

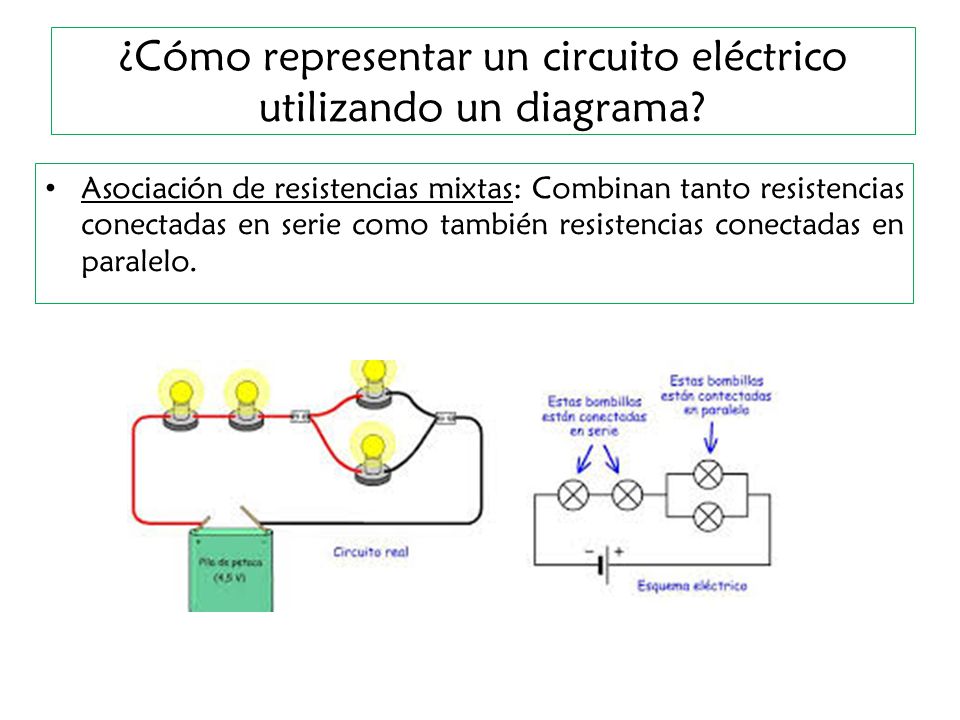

Asociación de resistencias mixtas: Combinan tanto resistencias conectadas en serie como también resistencias conectadas en paralelo.

20 “Representación de diferentes circuitos y sus diagramas correspondientes”

21 Circuitos eléctrica Tipos de circuitos

22 Circuitos eléctricos

23 “Reconocer los componentes de un circuito eléctrico”
Actividad N° 1: “Reconocer los componentes de un circuito eléctrico”

24 “Interpretar un esquema de un circuito eléctrico”
Actividad N° 2: “Interpretar un esquema de un circuito eléctrico”

25 Actividad N° 3

26 Páginas web para complementar el Estudio

27 Explicar la importancia del uso responsable de electricidad y proponer medidas de ahorro.
