1 CON LOS CIRCUITOS ELECTRICOS
JUGANDO CON LOS CIRCUITOS ELECTRICOS Pedro Carvajal Elgueta Profesor: Liceo Católico Atacama Copiapó CIRCUITO ELECTRICO : Es un conjunto de operadores o elementos que unidos entre sí, permiten una circulación de electrones (corriente eléctrica ) Si una corriente eléctrica circula desde un punto de partida ,recorre un camino y vuelve al mismo punto de partida, podemos decir que se ha establecido un Circuito eléctrico

2 Elementos fundamentales de un circuito
Generador : Proporciona la energía Conductores : Transportan la energía Receptores : Reciben la energía y la transforman en otro tipo de energía Elementos de maniobra : Manejan o controlan el circuito Elementos de protección : Protegen el circuito. Por ejemplo. fusible, resistencia. automático

3 Generador Conductores Interruptor Receptor Fusible

4 CIRCUITO CERRADO En un circuito cerrado la energía de la batería o pilas pasa directamente al receptor (ampolleta) Debes poner cuidado y fijarte siempre que el voltaje del generador ( pila o batería ) corresponda al voltaje de la ampolleta Si la batería es de 9 volts y la ampolleta es solamente para 3 volts, ésta se quemará. Recomendación : Con ampolletas de poco voltaje, utiliza pilas

5 CIRCUITO CERRADO En el dibujo : Color Rojo es el positivo Color azul el negativo Si los cables quedaran al revés , no te preocupes...la ampolleta encenderá igual.

6 Observa como se conectan los elementos
CIRCUITO ABIERTO: Un circuito está abierto cuando existe un operador interruptor que no permite el paso de la corriente Observa como se conectan los elementos

7 Circuito abierto El interruptor se conecta en el cable positivo. Al presionar la tecla se abrirá o cerrará el circuito

8 fuente de energía: 9 volts, cada ampolleta recibe 3 volts.
CIRCUITO EN SERIE La corriente circula por una ampolleta y luego pasa a la otra,éstas están ordenadas una a continuación de la otra. En este circuito el voltaje o fuerza se reparte,según el número de ampolletas. Ejemplo fuente de energía: 9 volts, cada ampolleta recibe 3 volts.

9 CIRCUITO EN PARALELO La corriente circula simultáneamente por las ampolletas, cada ampolleta recibe la misma fuerza o voltaje de la pila o batería

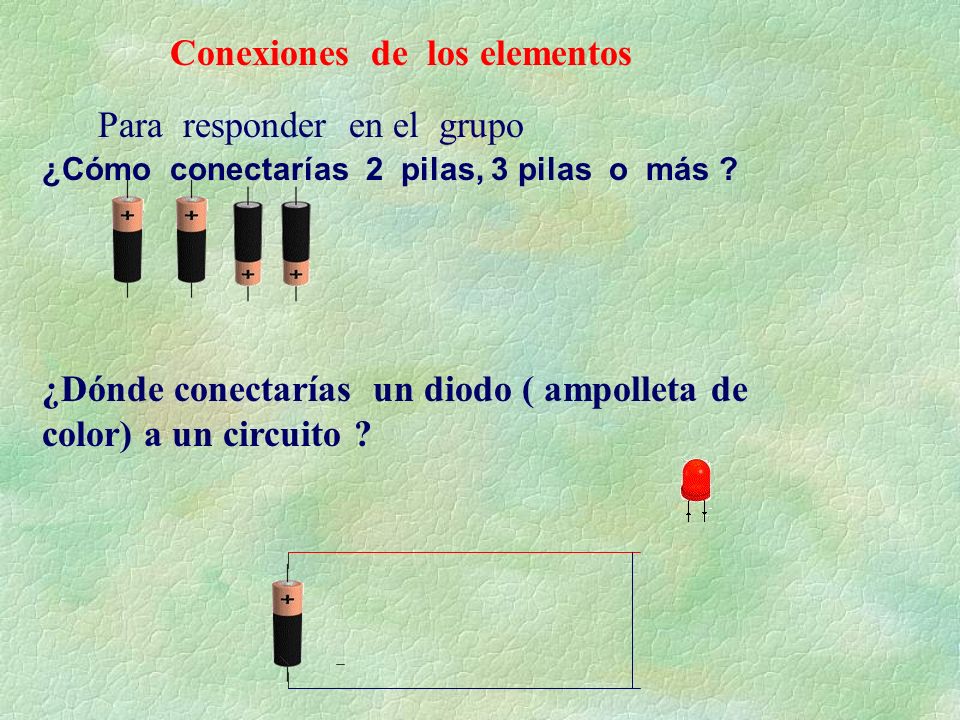

10 Conexiones de los elementos
Para responder en el grupo ¿Cómo conectarías 2 pilas, 3 pilas o más ? ¿Dónde conectarías un diodo ( ampolleta de color) a un circuito ?

11 ¿ Cómo conectar los cables a una ampolleta ?
¿ Cómo conectar 2 o más ampolletas en serie ? Respuesta en la siguiente página

12 De las dos maneras vale ..Se unen los polos contrarios
Respuesta De las dos maneras vale ..Se unen los polos contrarios Debes instalarlo en el cable positivo,cuida de que el cable rojo no te quede directo Si en una conexión como esta te equivocas y la ampolletita no prende ,es que pusiste mal los cables. Los diodos prenden en una sola dirección

13 El cable rojo ( +) siempre va al centro de la ampolleta , el cable azul ( -) va a un costado
En serie

14 EJERCICIOS EVALUATIVOS (respuestas al final )
CONTRATO DE APRENDIZAJE Por cada ejercicio bueno obtendrás 1 punto......Son 7 ejercicios.....Entonces sabrás al instante tu nota 1.- Si en el siguiente circuito en serie se apaga una ampolleta..¿cómo quedan las otras? Respuesta . apagadas Haz clic sobre esta figura y arrastra al lado de la palabra que corresponda encendidas

15 2.- Si en un circuito en serie agrego más ampolletas ¿ Qué pasa con la intensidad de la luz ? disminuye Respuesta Haz clic y arrastra aumenta Tengo un circuito en paralelo con 4 ampolletas y se me quemó una ¿ Las otras ampolletas se apagan o quedan encendidas ? 3.- encendidas Respuesta: Arrastra la figura apagan

16 4.- Completa el siguiente circuito
ubicando el interruptor donde corresponda clic y arrastra

17 5.- Utiliza los elementos necesarios y crea un circuito
¿ Cuál de estos circuitos es el correcto ? 6.- B C A

18 7 .- En el siguiente circuito , ubica los interruptores , de tal manera que cada ampolleta prenda individualmente Clic y arrastrar

19 RESPUESTAS--EVALUACION
NOTA 1.- 2.- 3.- 4. 1.- apagadas disminuye 2.- 3.- encendidas 4.-

20 NOTA 5.- 6.- 7.- 5.- 6.- C 7.-

21 Observa la página siguiente
PARA PENSAR EN GRUPO Juego de Razonamiento lógico Observa atentamente las ampolletas...luego piensa y resuelve el siguiente problema: Moviendo 3 ampolletas ,cambialas de posición de tal manera que la figura que está hacia la izquierda quede hacia la derecha Observa la página siguiente

22 RESPUESTA mover mover mover COMO QUEDA
