Realizado por : Carolina Rubio

Presentación del tema: "Realizado por : Carolina Rubio"— Transcripción de la presentación:

1 Realizado por : Carolina Rubio
EXPRESION GRAFICA

2 MATERIALES E INSTRUMENTOS
PAPEL TAMAÑO GRAMAJE TIPOS: opaco, traslucido, vegetal y milimetrado INSTRUMENTOS Lápices y portaminas Plumas o estilográficos Rotuladores Transportador Escuadra y cartabón Regla Compas Plantilla

3 Paralelas

4 Ejercicio 1 Trazado de rectas paralelas

5 Perpendiculares

6 Ejercicio 2 Trazado de rectas perpendiculares

7 Empezar a dibujar Bocetos: imprecisa
Croquis: mas precisa y proporcionada Anotaciones : información complementaria Acotación: definir medidas

8 Ejercicio 3 EJERCICIOS WIKI
Realiza un boceto sobre papel cuadriculado de los siguientes objetos: portaminas, tijeras y compás EJERCICIOS WIKI

9 DIBUJAR Vistas: las caras externas que mejor definen un objeto
Alzado: frente Planta: arriba Perfil: lateral

10 Como dibujar las vistas

11 Ejercicio 5

12 Solución

13 Ejercicio 6

14 Solucion

15 Ejercicio 7: recordar una piramide

16 Solucion

17 Ejercicio 8

18 Solucion

19 Ejercicio 9: partes curvas mirar donde empieza y donde acaba

20 Solucion

21 Despieces Dibujar las piezas que forman un objeto y sus dimensiones, con todo detalle. Si se repite solo se dibuja una vez. Se numeran y se nombran para facilmente Tabla con las piezas, nombre, cantidad y material.

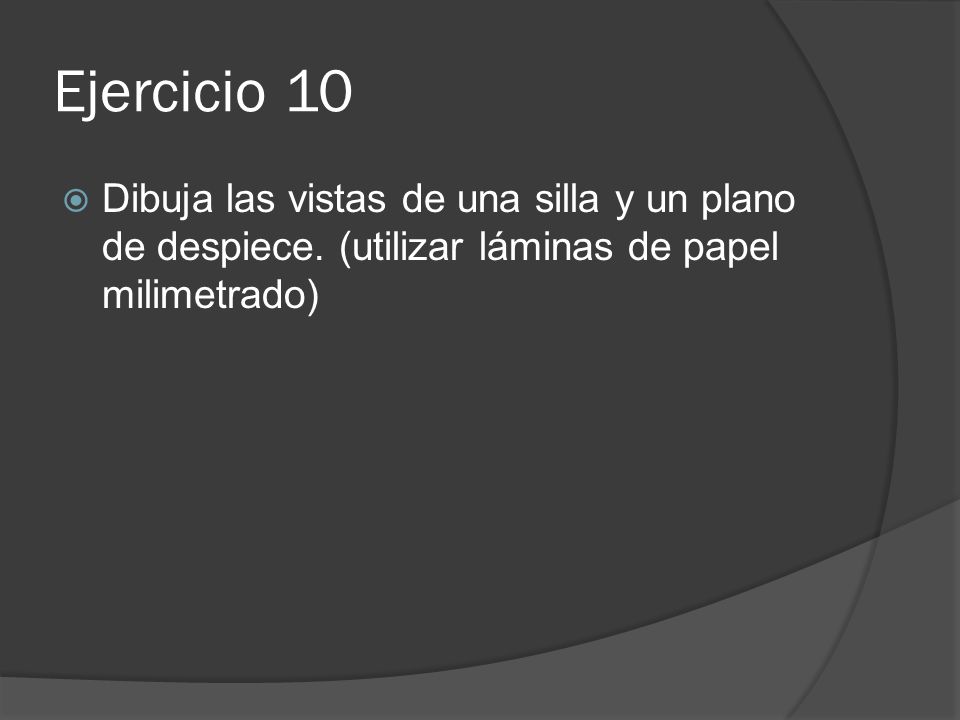

22 Ejercicio 10 Dibuja las vistas de una silla y un plano de despiece. (utilizar láminas de papel milimetrado)

23 Vistas y perspectiva

24 Despiece

25 Tridimensional

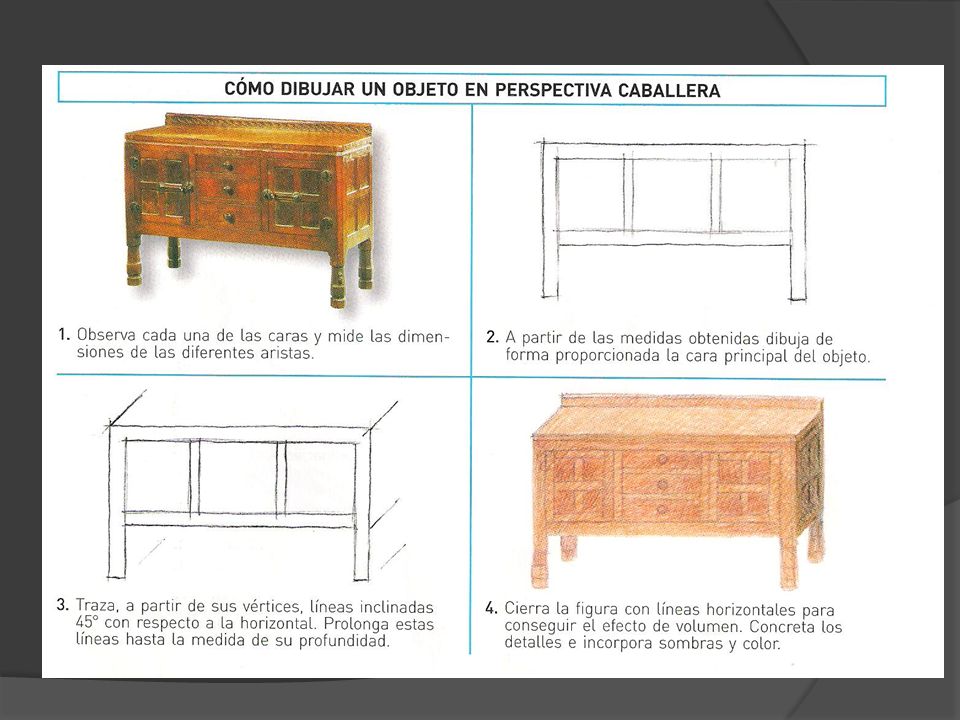

26

27 Ejercicio 11 Realiza en tres dimensiones un dibujo de las figuras planas

28 Ejercicio 12 Realiza el siguiente desarrollo de 6 cm de lado

29 Ejercicio 13 Realiza el desarrollo siguiente de 8 cm de lado

30 Ejercicio 14 Realiza la siguiente pieza
