ELECTROTECNIA II CLASE N° 3.

Presentación del tema: "ELECTROTECNIA II CLASE N° 3."— Transcripción de la presentación:

1 ELECTROTECNIA II CLASE N° 3

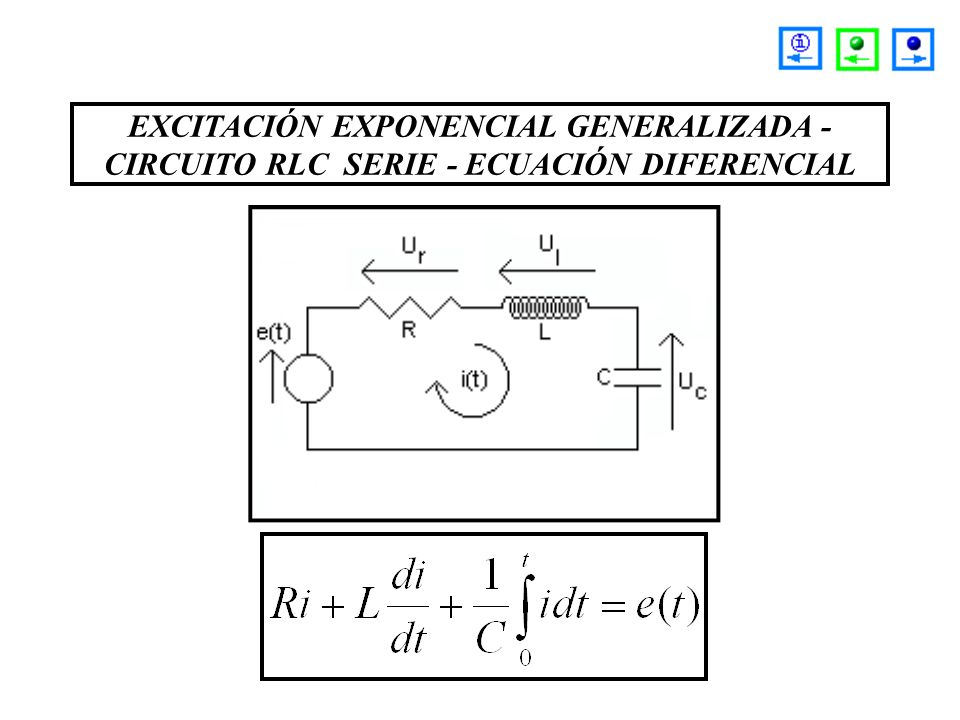

2 EXCITACIÓN EXPONENCIAL GENERALIZADA - CIRCUITO RLC SERIE - ECUACIÓN DIFERENCIAL

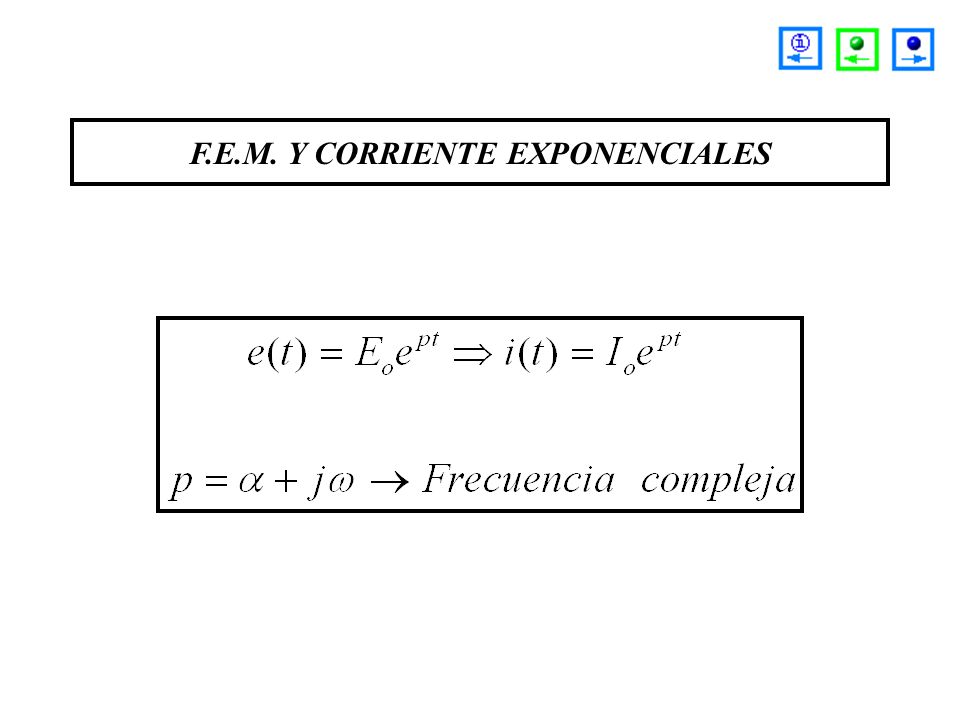

3 F.E.M. Y CORRIENTE EXPONENCIALES

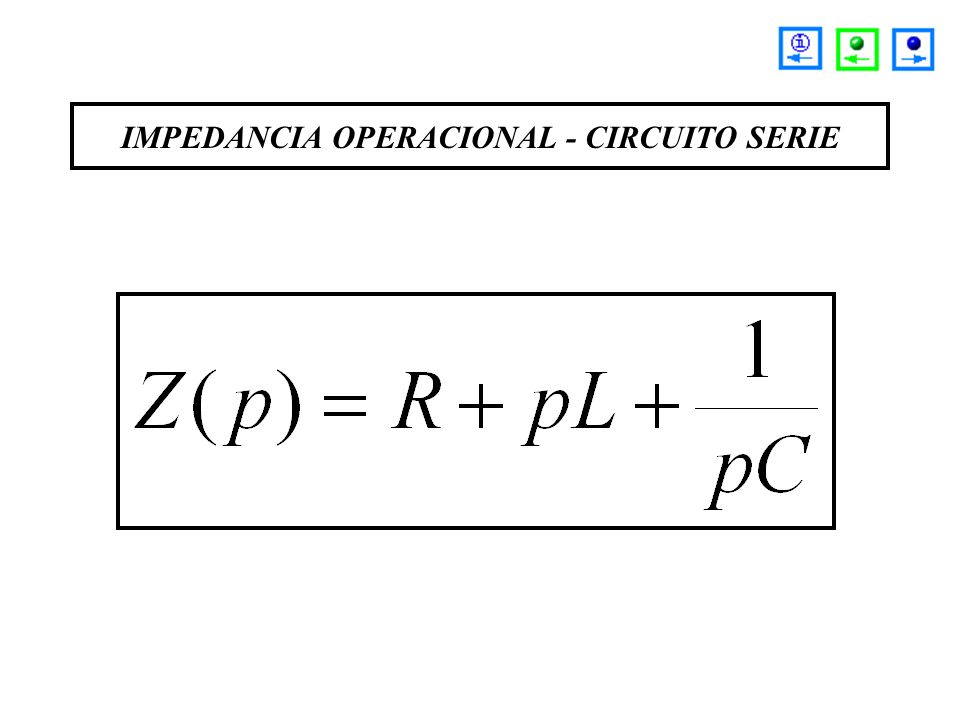

4 IMPEDANCIA OPERACIONAL - CIRCUITO SERIE

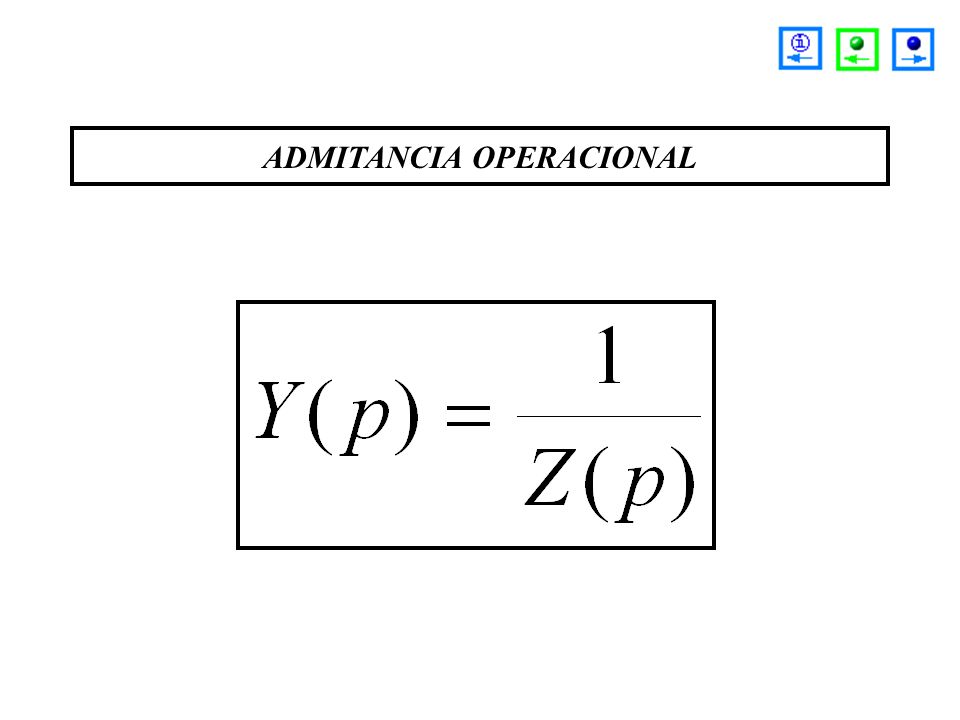

5 ADMITANCIA OPERACIONAL

6 LEY DE OHM OPERACIONAL

7 IMPEDANCIA Y ADMITANCIA DE ELEMENTOS DE CIRCUITOS

8 POLOS Y CEROS UNA FUNCIÓN DE CIRCUITO POSEE UN POLO EN UN PUNTO DEL PLANO COMPLEJO CUANDO SU VALOR TIENDE A INFINITO (COMPLEX INFINITY) Y UN CERO CUANDO SU VALOR ES IGUAL A CERO. LOS POLOS DE LA ADMITANCIA COINCIDEN CON LOS CEROS DE LA IMPEDANCIA. LAS FRECUEN-CIAS CORRESPONDIENTES A LOS POLOS DE LA FUNCIÓN ADMITANCIA ESTÁN RELACIONADOS CON LA RESPUESTA NATURAL DEL CIRCUITO.

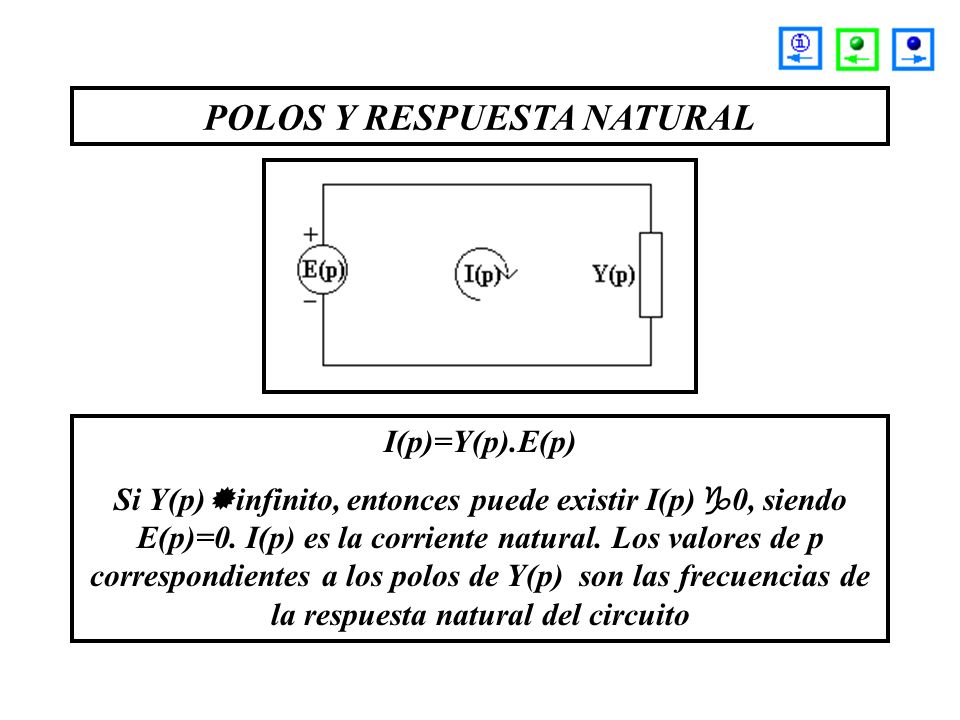

9 POLOS Y RESPUESTA NATURAL
I(p)=Y(p).E(p) Si Y(p)infinito, entonces puede existir I(p)0, siendo E(p)=0. I(p) es la corriente natural. Los valores de p correspondientes a los polos de Y(p) son las frecuencias de la respuesta natural del circuito

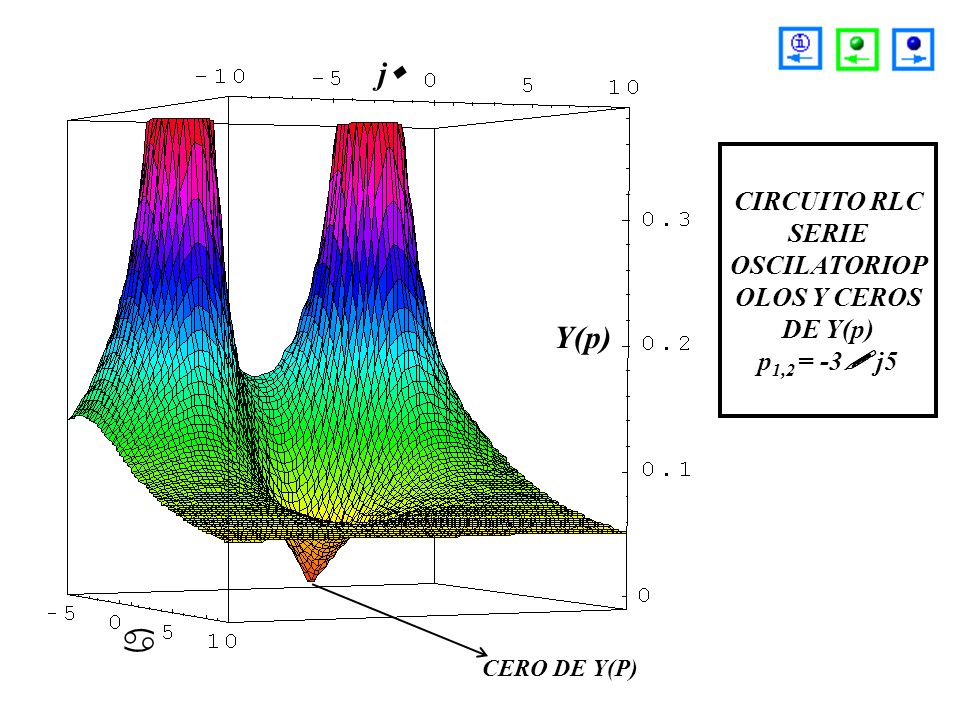

10 CIRCUITO RLC SERIE OSCILATORIOPOLOS Y CEROS DE Y(p) p1,2 = -3 j5
 j Y(p) CERO DE Y(P) CIRCUITO RLC SERIE OSCILATORIOPOLOS Y CEROS DE Y(p) p1,2 = -3 j5

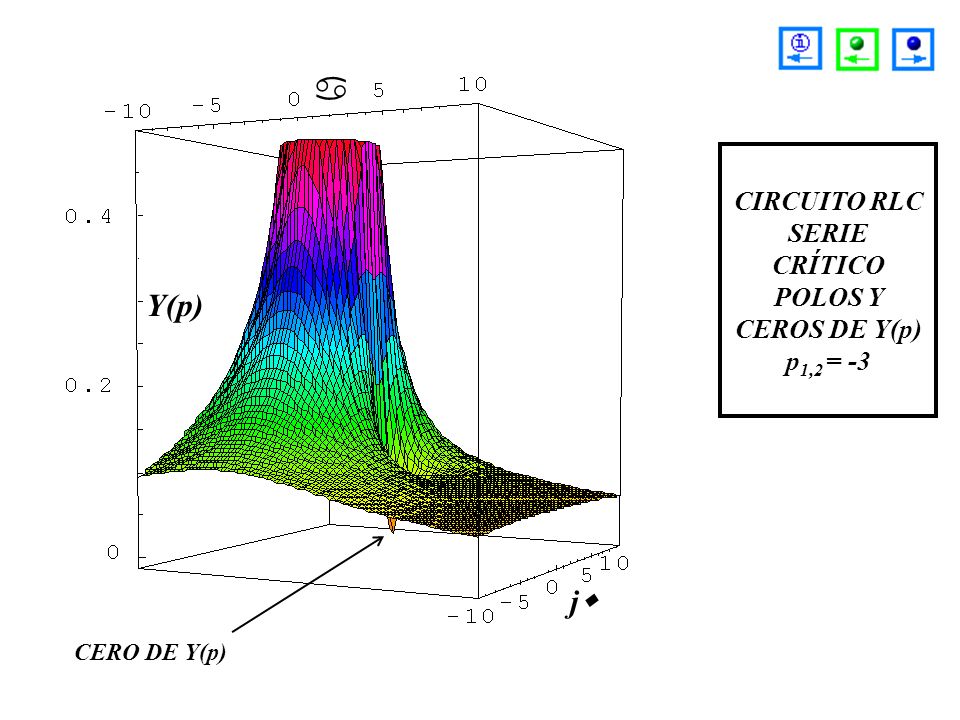

11 CIRCUITO RLC SERIE CRÍTICO POLOS Y CEROS DE Y(p) p1,2 = -3
 j Y(p) CERO DE Y(p) CIRCUITO RLC SERIE CRÍTICO POLOS Y CEROS DE Y(p) p1,2 = -3

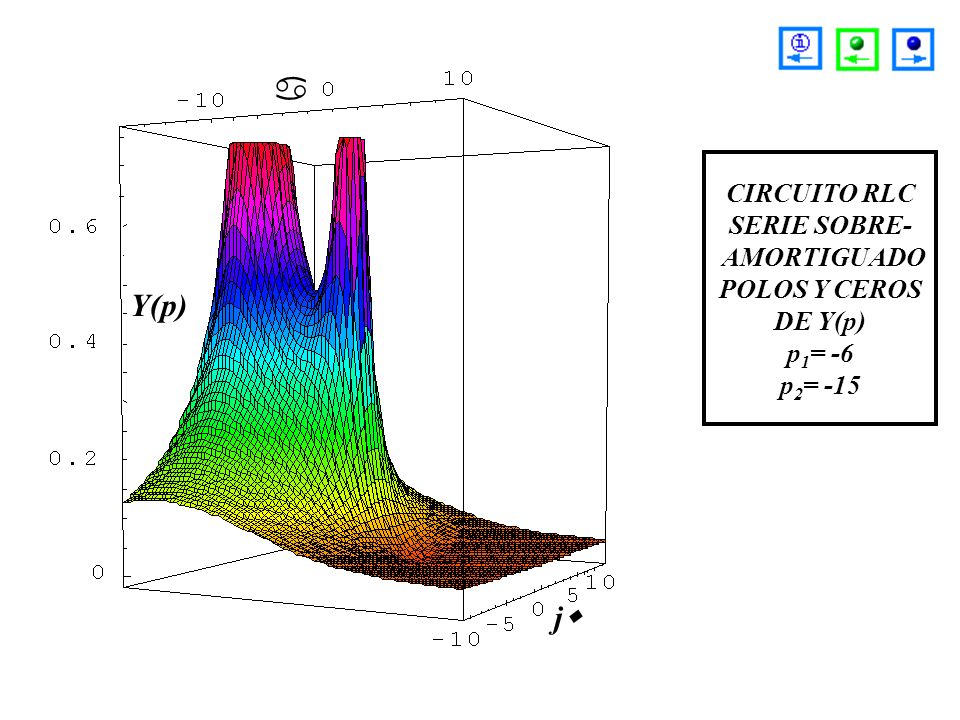

12 Y(p)  j CIRCUITO RLC SERIE SOBRE- AMORTIGUADO POLOS Y CEROS DE Y(p) p1= -6 p2= -15
