1 ADERE Reunión en Paraná- Entre Ríos Junio 2014
Anexo “Seguridad Pública en redes eléctricas” Resumen de normativa técnica vigente Ing. Gastón A. Nogues Lascano ADERE Reunión en Paraná- Entre Ríos Junio 2014

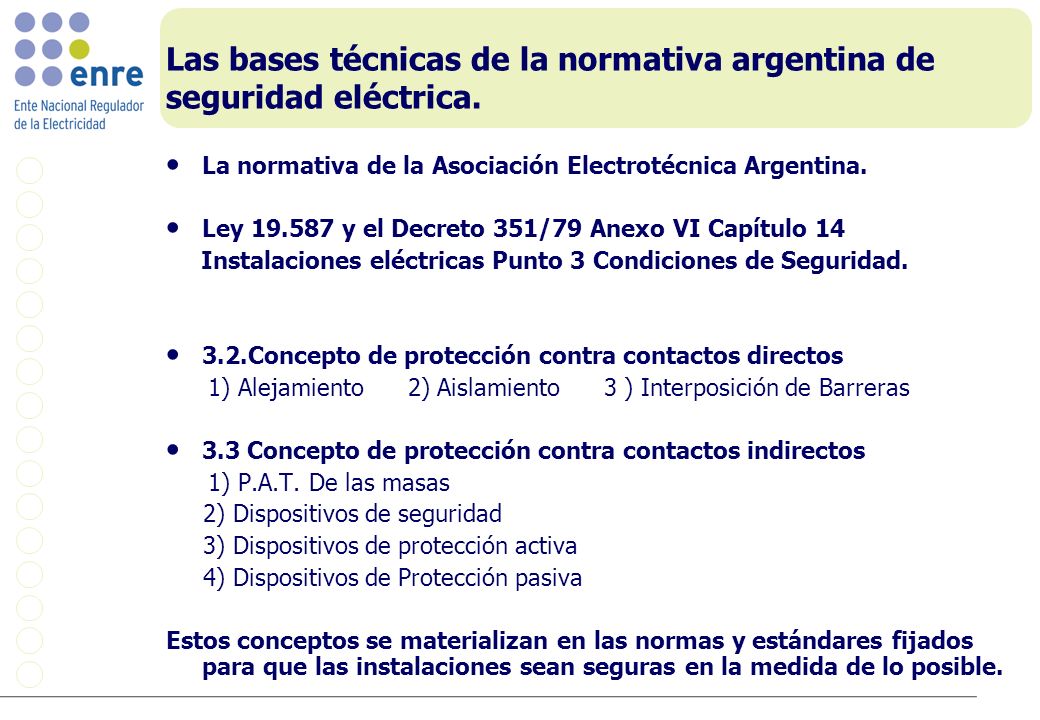

2 Las bases técnicas de la normativa argentina de seguridad eléctrica.
La normativa de la Asociación Electrotécnica Argentina. Ley y el Decreto 351/79 Anexo VI Capítulo 14 Instalaciones eléctricas Punto 3 Condiciones de Seguridad. 3.2.Concepto de protección contra contactos directos 1) Alejamiento ) Aislamiento ) Interposición de Barreras 3.3 Concepto de protección contra contactos indirectos 1) P.A.T. De las masas 2) Dispositivos de seguridad 3) Dispositivos de protección activa 4) Dispositivos de Protección pasiva Estos conceptos se materializan en las normas y estándares fijados para que las instalaciones sean seguras en la medida de lo posible. 2

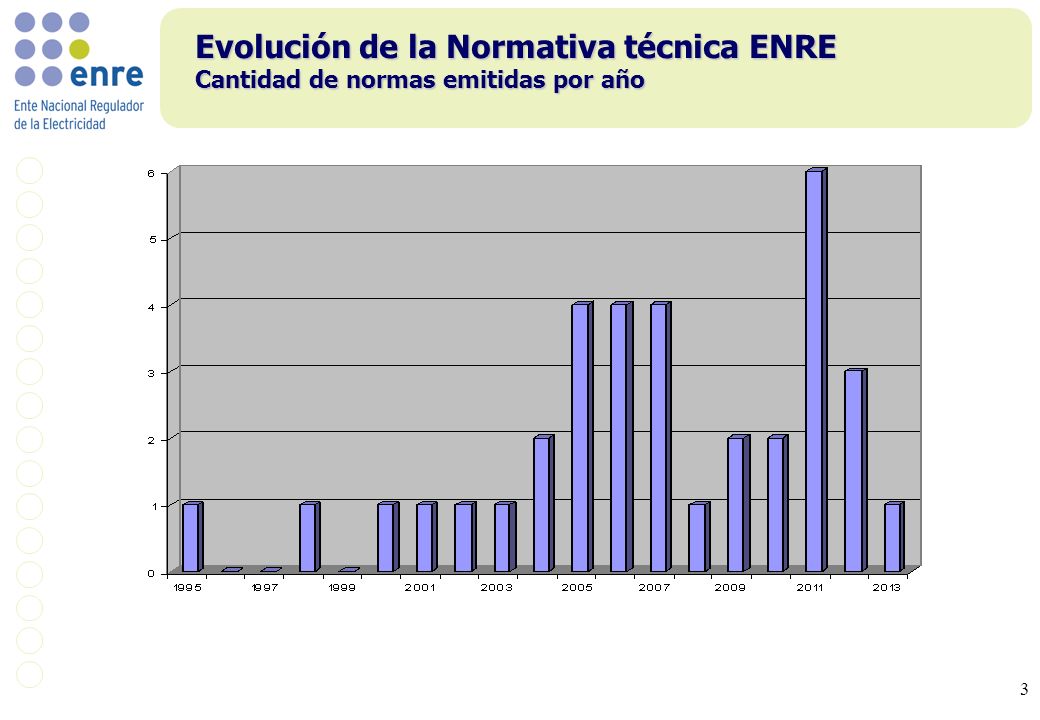

3 Evolución de la Normativa técnica ENRE Cantidad de normas emitidas por año
3

4 Instalaciones eléctricas

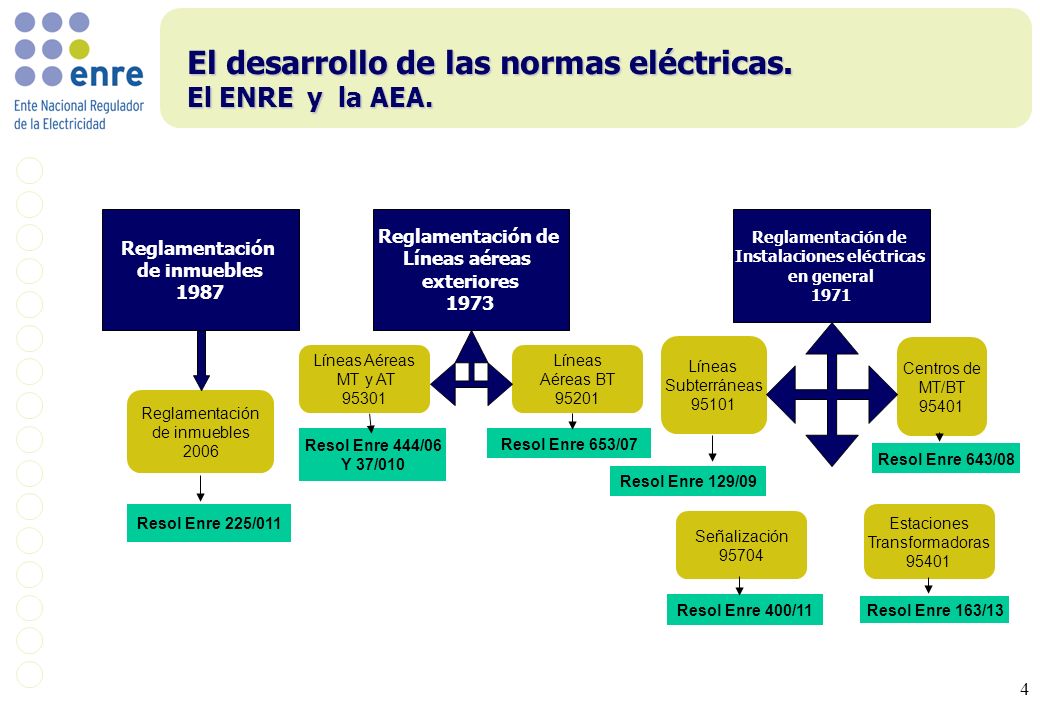

El desarrollo de las normas eléctricas. El ENRE y la AEA. Reglamentación de inmuebles 1987 Reglamentación de Líneas aéreas exteriores 1973 Reglamentación de Instalaciones eléctricas en general 1971 Líneas Subterráneas 95101 Centros de MT/BT 95401 Líneas Aéreas MT y AT 95301 Líneas Aéreas BT 95201 Reglamentación de inmuebles 2006 Resol Enre 444/06 Y 37/010 Resol Enre 653/07 Resol Enre 643/08 Resol Enre 129/09 Resol Enre 225/011 Estaciones Transformadoras 95401 Señalización 95704 Resol Enre 400/11 Resol Enre 163/13

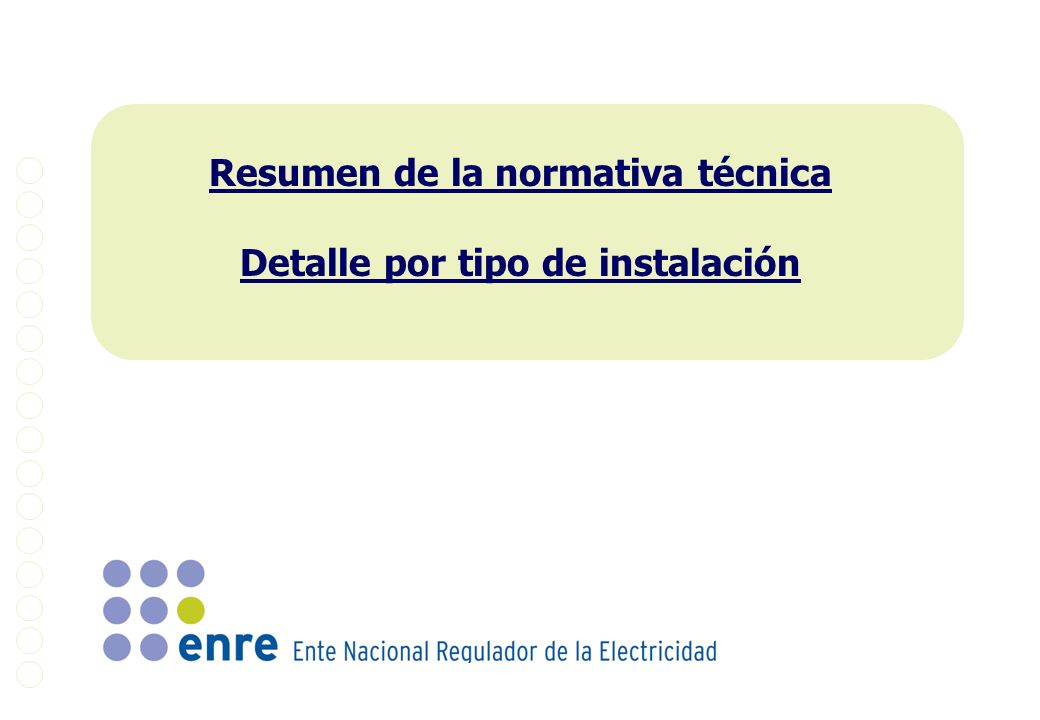

5 Resumen de la normativa técnica Detalle por tipo de instalación

6 Aspectos que contempla
Líneas de Alta Tensión 66 kV Aéreas 132 kV Niveles de Tensión Tipos 220/ 330/500 kV Subterráneas Tipo Normas Aplicables Aspectos que contempla Aérea - Resolución ENRE N° 37/2010 Distancias (a edificación, árboles, estructuras, posiciones practicables, posiciones impracticables, otros servicios). Alturas (respecto al terreno, a caminos, a vías navegables), - "Reglamentación Sobre Líneas Aéreas Exteriores" de la AEA; versión 1973 (de referencia) -Resolución ENRE N° 33/2004 Servidumbre Administrativa de Electroducto Reglamento AyE T-80 Señalización de estructuras Obstaculización antisubida Franja de seguridad, distancias verticales y horizontales. Subterránea - Resolución ENRE N° 29/2009 Profundidad de instalación. Protección mecánica. Interferencias con otros servicios. - "Reglamentación para Líneas Eléctricas Exteriores en General" de la AEA; versión 1986 (de referencia)

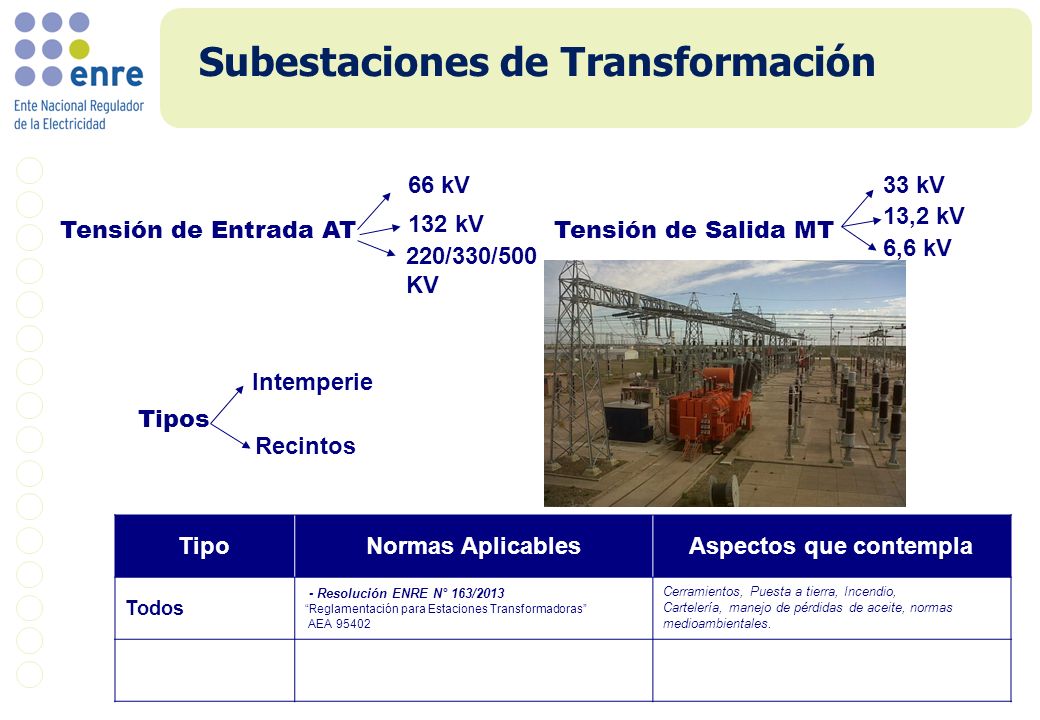

7 Subestaciones de Transformación
66 kV 33 kV 13,2 kV 132 kV Tensión de Entrada AT Tensión de Salida MT 6,6 kV 220/330/500 KV Intemperie Tipos Recintos Tipo Normas Aplicables Aspectos que contempla Todos - Resolución ENRE N° 163/2013 “Reglamentación para Estaciones Transformadoras” AEA 95402 Cerramientos, Puesta a tierra, Incendio, Cartelería, manejo de pérdidas de aceite, normas medioambientales.

8 Líneas de Media Tensión
Con Aislación 33 kV Aéreas Protegidos 13,2 kV Niveles de Tensión Tipos Desnudos 6,6 kV Subterráneas Tipo Normas Aplicables Aspectos que contempla Aérea - Resolución ENRE N° 444/2006 (modificatoria: Resolución ENRE N° 575/2009) Distancias (a edificación, árboles, estructuras, posiciones practicables, posiciones impracticables, otros servicios). Alturas (respecto al terreno, a caminos, a vías navegables), -Resolución ENRE N° 33/2004 Señalización de estructuras Obstaculización antisubida Subterránea - Resolución ENRE N° 29/2009 Profundidad de instalación. Protección mecánica. Interferencias con otros servicios. - "Reglamentación para Líneas Eléctricas Exteriores en General" de la AEA; versión 1986 (de referencia)

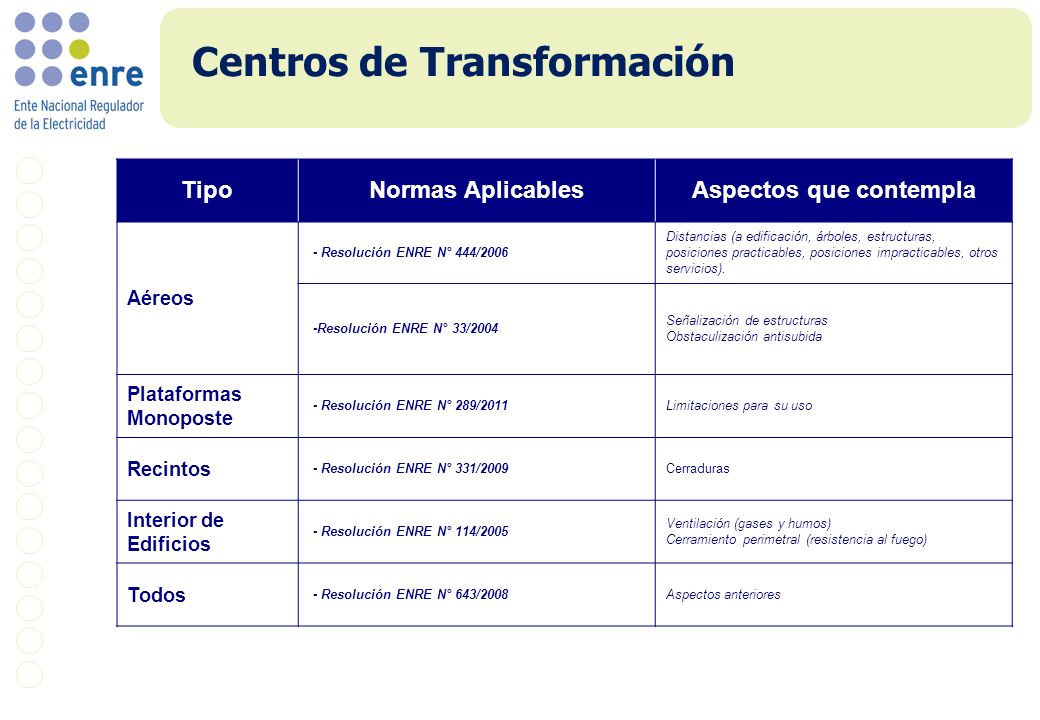

9 Centros de Transformación
Tipo Normas Aplicables Aspectos que contempla Aéreos - Resolución ENRE N° 444/2006 Distancias (a edificación, árboles, estructuras, posiciones practicables, posiciones impracticables, otros servicios). -Resolución ENRE N° 33/2004 Señalización de estructuras Obstaculización antisubida Plataformas Monoposte - Resolución ENRE N° 289/2011 Limitaciones para su uso Recintos - Resolución ENRE N° 331/2009 Cerraduras Interior de Edificios - Resolución ENRE N° 114/2005 Ventilación (gases y humos) Cerramiento perimetral (resistencia al fuego) Todos - Resolución ENRE N° 643/2008 Aspectos anteriores

10 Aspectos que contempla

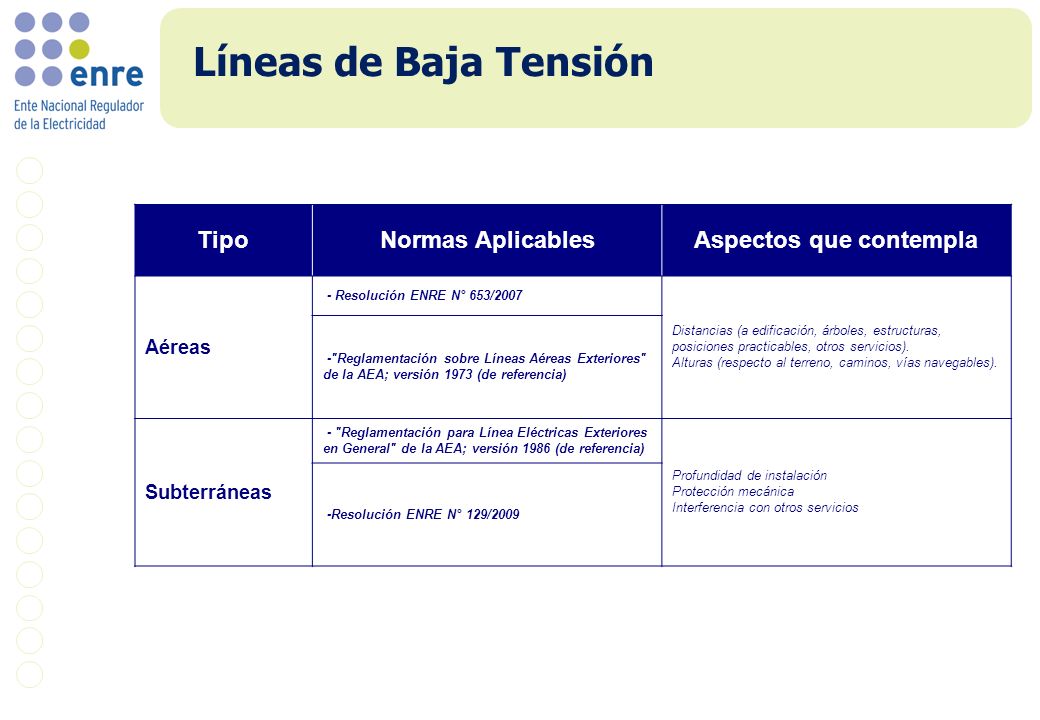

Líneas de Baja Tensión Tipo Normas Aplicables Aspectos que contempla Aéreas - Resolución ENRE N° 653/2007 Distancias (a edificación, árboles, estructuras, posiciones practicables, otros servicios). Alturas (respecto al terreno, caminos, vías navegables). -"Reglamentación sobre Líneas Aéreas Exteriores" de la AEA; versión 1973 (de referencia) Subterráneas - "Reglamentación para Línea Eléctricas Exteriores en General" de la AEA; versión 1986 (de referencia) Profundidad de instalación Protección mecánica Interferencia con otros servicios -Resolución ENRE N° 129/2009

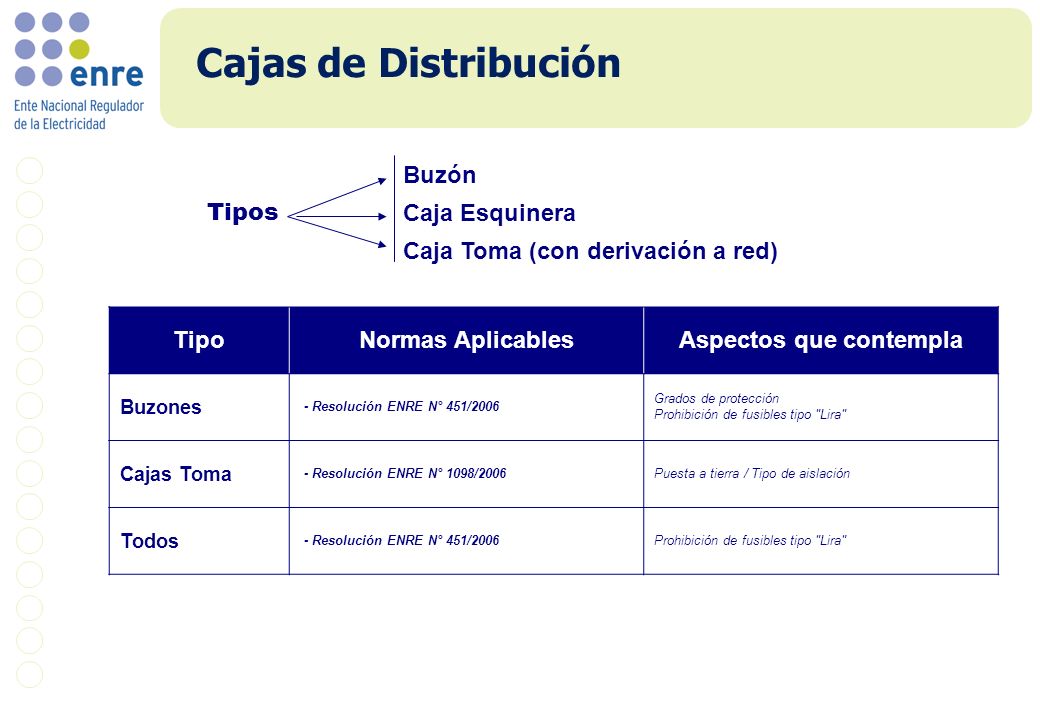

11 Aspectos que contempla
Cajas de Distribución Buzón Tipos Caja Esquinera Caja Toma (con derivación a red) Tipo Normas Aplicables Aspectos que contempla Buzones - Resolución ENRE N° 451/2006 Grados de protección Prohibición de fusibles tipo "Lira" Cajas Toma - Resolución ENRE N° 1098/2006 Puesta a tierra / Tipo de aislación Todos

12 Aspectos que contempla

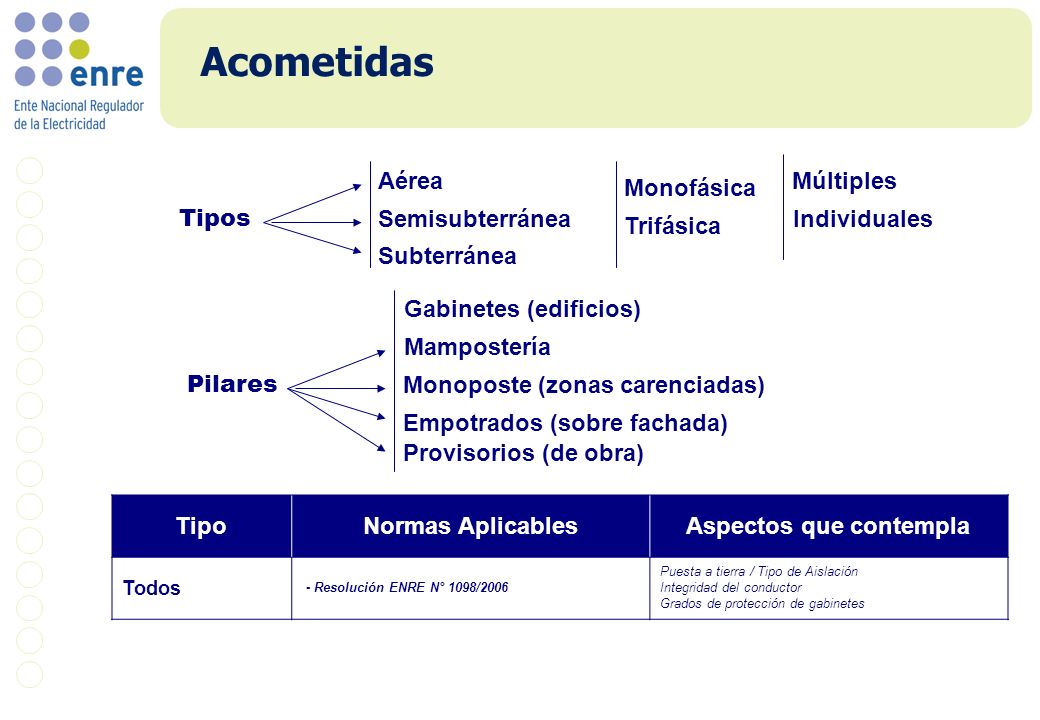

Acometidas Aérea Múltiples Monofásica Tipos Semisubterránea Individuales Trifásica Subterránea Gabinetes (edificios) Mampostería Pilares Monoposte (zonas carenciadas) Empotrados (sobre fachada) Provisorios (de obra) Tipo Normas Aplicables Aspectos que contempla Todos - Resolución ENRE N° 1098/2006 Puesta a tierra / Tipo de Aislación Integridad del conductor Grados de protección de gabinetes

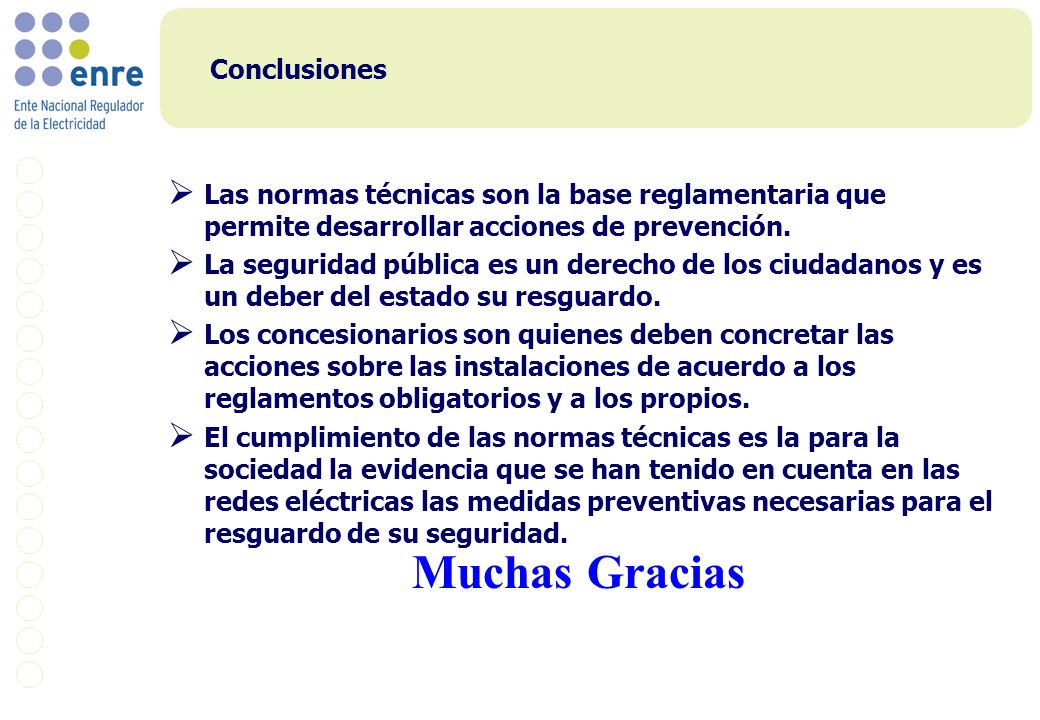

13 Muchas Gracias Conclusiones
Las normas técnicas son la base reglamentaria que permite desarrollar acciones de prevención. La seguridad pública es un derecho de los ciudadanos y es un deber del estado su resguardo. Los concesionarios son quienes deben concretar las acciones sobre las instalaciones de acuerdo a los reglamentos obligatorios y a los propios. El cumplimiento de las normas técnicas es la para la sociedad la evidencia que se han tenido en cuenta en las redes eléctricas las medidas preventivas necesarias para el resguardo de su seguridad. Muchas Gracias
