CARACTERÍSTICAS SISTEMAS DE VENTANAS

Presentación del tema: "CARACTERÍSTICAS SISTEMAS DE VENTANAS"— Transcripción de la presentación:

1

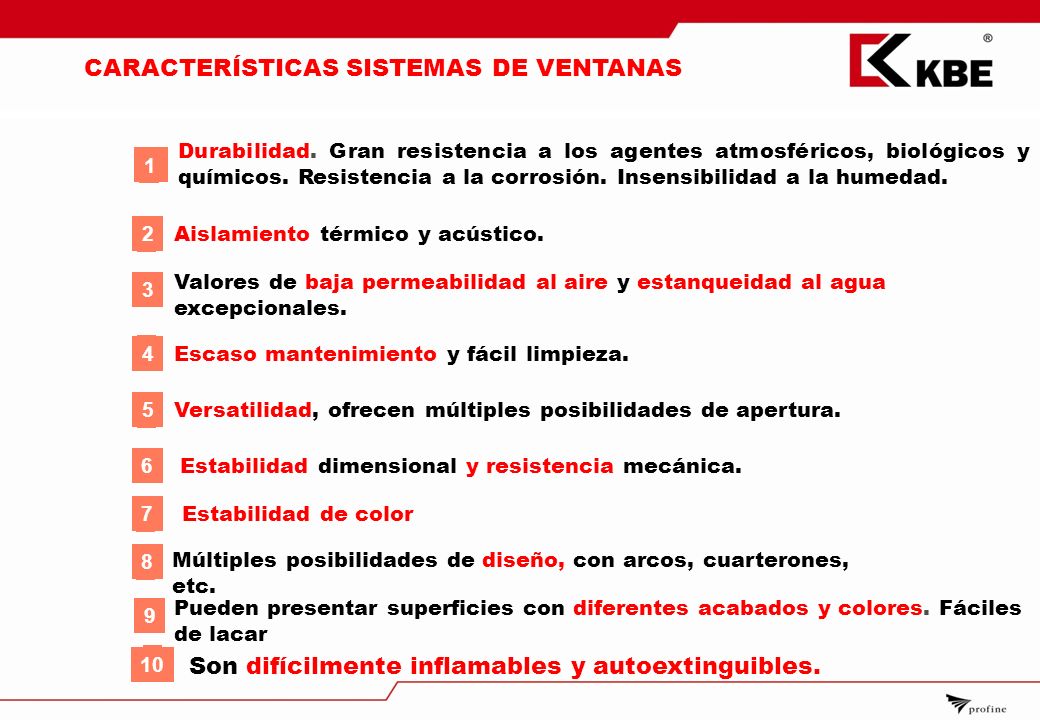

2 CARACTERÍSTICAS SISTEMAS DE VENTANAS
Durabilidad. Gran resistencia a los agentes atmosféricos, biológicos y químicos. Resistencia a la corrosión. Insensibilidad a la humedad. 1 2 Aislamiento térmico y acústico. Valores de baja permeabilidad al aire y estanqueidad al agua excepcionales. 3 4 Escaso mantenimiento y fácil limpieza. 5 Versatilidad, ofrecen múltiples posibilidades de apertura. 6 Estabilidad dimensional y resistencia mecánica. 7 Estabilidad de color 8 Múltiples posibilidades de diseño, con arcos, cuarterones, etc. Pueden presentar superficies con diferentes acabados y colores. Fáciles de lacar 9 10 Son difícilmente inflamables y autoextinguibles.

3 AISLAMIENTO TÉRMICO PÉRDIDAS DE CALOR EN LA VENTANA
Pérdidas de calor por transmisión Es la cantidad de calor que se transmite de un recinto a otro a través de las superficies de los materiales que separan dichos recintos, en las ventanas: los perfiles y el acristalamiento, se cuantifica a través de su valor U expresado en W/m2K Pérdidas por permeabilidad de las juntas El caudal de aire en m3/h que se intercambia a través de las juntas de la ventana entre marco y hoja expresado por metro lineal de junta cuando existe una diferencia de presión de 1 kp/m2, se representa por el coeficiente a [m3/h x m(kp/m2)]

4 CONDUCTIVIDAD TÉRMICA  (Lamda)

5 AISLAMIENTO TÉRMICO. U (W/m2K)
La conductividad térmica de un elemento constructivo se describe por medio del coeficiente de transmisión térmica (U) y expresa la cantidad de energía (W ) por m2 y grado de diferencia de temperatura que atraviesa durante 1 hora 1 m2 de ese elemento constructivo. Un elevado valor de U significa: - Mayor pérdida de energía. - Aislamiento deficiente. - Problemas de condensación, punto de rocío más alto U

6 AISLAMIENTO TÉRMICO CLASIFICACIÓN DE LOS MATERIALES PARA VENTANAS EN FUNCIÓN DE SU TRANSMITANCIA TERMICA. PROGRAMA LIDER DEL NUEVO CÓDIGO TÉCNICO DE LA EDIFICACIÓN

7 AISLAMIENTO ACÚSTICO Nivel Sonoro
Es el nivel con que el sonido afecta a nuestro oído. Se mide en decibelios, dB(A), unidad logarítmica. 10 dB es en incremento x 10 de la energía acústica, percibido por el oído humano como el doble del nivel sonoro anterior Nota: Cada aumento de 10 dB el oído lo percibe como duplicar el ruido. Igualmente cada disminución de 10 dB el oído lo percibe como disminuir a la mitad el ruido anterior 20 dB(A) – Tic-tac suave de un reloj 30 dB(A) – Susurros 40 dB(A) – Sonidos normales en la vivienda 50 dB(A) – Conversaciones 60 dB(A) – Ruido de Oficina 70 dB(A) – Ruido de camión a 5m. 80 dB(A) – Ruido de tráfico intenso. 90 dB(A) – Máquinas, claxon 100 dB(A) – Avión a 100m. 120 dB(A) – Turbina avión a corta distancia. >120 dB(A) – Daños en el cerebro humano

8 AISLAMIENTO ACÚSTICO Aislamiento del conjunto “Ventana” RT, combinación del aislamiento del vidrio Rv y del aislamiento proporcionado por los perfiles y su cierre Rp

9 AISLAMIENTO ACÚSTICO DE LAS VENTANAS Los factores que intervienen son:
VIDRIO PERMEABILIDAD MONTAJE PERSIANAS VENTILACIÓN

10 VIDRIO Y AISLAMIENTO ACÚSTICO
ESPESOR LAMINARES CÁMARA GAS

11 AISLAMIENTO ACÚSTICO

12 CARACTERÍSTICAS VENTANAS DE PVC
1 Durabilidad. Gran resistencia a los agentes atmosféricos, biológicos y químicos. Resistencia a la corrosión. Insensibilidad a la humedad. 2 Aislamiento térmico y acústico. 3 Valores de baja permeabilidad al aire y estanqueidad al agua excepcionales.

13 Clase 1A Clase 9A Clase C1 Clase C5
CLASIFICACIÓN DE LAS VENTANAS SEGÚN SUS PRESTACIONES PERMEABILIDAD al AIRE La cantidad de aire que pasa (por causa de la presión) a través de una ventana o puerta cerrada. Se mide en m3/h UNE-EN 12207: 2000 Clase 1 a Clase 4 ESTANQUIDAD al AGUA Capacidad para resistir la penetración del agua (humedecimiento continuo o repetido de la cara interior de la carpintería o de partes no diseñadas para ser mojadas. UNE-EN 1027: 2000 Clase 1A a Clase 9A RESISTENCIA al VIENTO Grado de resistencia al viento en base a 3 parámetros: Deformación, fatiga y seguridad. UNE-EN 12210: 2000 Clase C1 a Clase C5

14

15 CLASIFICACIÓN DE LAS VENTANAS SEGÚN SUS PRESTACIONES
ENSAYOS SOBRE MODELOS CONCRETOS REALIZADOS CON PERFILES KBE. SISTEMA DOBLE JUNTA 70 MM VENTANA de 1 HOJA (1’330 x 1’330 m) PERMEABILIDAD AL AIRE CLASE 4 ESTANQUEIDAD AL AGUA CLASE E 1050 RESISTENCIA A LA CARGA DEL VIENTO CLASE C5

16 VENTILACIÓN

17 Contenido máximo de humedad en el aire en relación con la temperatura
23 g/m3 al 100 % 4,8g/m3 al 100 % 0 º 23 º

18 CONDENSACIÓN 78 % 58 % 30 % Temperatura Interior Temperatura Exterior

19 CARACTERÍSTICAS VENTANAS DE PVC
1 Durabilidad. Gran resistencia a los agentes atmosféricos, biológicos y químicos. Resistencia a la corrosión. Insensibilidad a la humedad. 2 Valores de baja permeabilidad al aire y estanqueidad al agua excepcionales. 3 Aislamiento térmico y acústico. 4 Escaso mantenimiento y fácil limpieza. 5 Versatilidad, ofrecen múltiples posibilidades de apertura.

20 POSIBILIDADES DE APERTURAS
PRACTICABLE ABATIBLE OSCILO-BATIENTE PIVOTANTE

21 POSIBILIDADES DE APERTURAS
PLEGABLE CORREDERA ELEVADORA GUILLOTINA OSCILO-PARALELA

22 CARACTERÍSTICAS VENTANAS DE PVC
1 Durabilidad. Gran resistencia a los agentes atmosféricos, biológicos y químicos. Resistencia a la corrosión. Insensibilidad a la humedad. 2 Aislamiento térmico y acústico. 3 Valores de baja permeabilidad al aire y estanqueidad al agua excepcionales. 4 Escaso mantenimiento y fácil limpieza. 5 Versatilidad, ofrecen múltiples posibilidades de apertura. 6 Estabilidad dimensional y resistencia mecánica.

23 ESFUERZOS QUE DEBE SOPORTAR LA CARPINTERÍA

24 MODULO DE ELASTICIDAD

25 REFUERZOS INTERIORES Acero cincado Espesor mínimo 1,5 mm. Hoja y Marco reforzados Atornillado de Herrajes a refuerzos

26 CARACTERÍSTICAS VENTANAS DE PVC
1 Durabilidad. Gran resistencia a los agentes atmosféricos, biológicos y químicos. Resistencia a la corrosión. Insensibilidad a la humedad. 2 Aislamiento térmico y acústico. 3 Valores de baja permeabilidad al aire y estanqueidad al agua excepcionales. 4 Escaso mantenimiento y fácil limpieza. 5 Versatilidad, ofrecen múltiples posibilidades de apertura. 6 Estabilidad dimensional y resistencia mecánica. 7 Estabilidad de color

27 ESTABILIDAD DEL COLOR Garantía 10 AÑOS

28 CARACTERÍSTICAS VENTANAS DE PVC
1 Durabilidad. Gran resistencia a los agentes atmosféricos, biológicos y químicos. Resistencia a la corrosión. Insensibilidad a la humedad. 2 Aislamiento térmico y acústico. 3 Valores de baja permeabilidad al aire y estanqueidad al agua excepcionales. 4 Escaso mantenimiento y fácil limpieza. 5 Versatilidad, ofrecen múltiples posibilidades de apertura. 6 Estabilidad dimensional y resistencia mecánica. 7 Estabilidad de color 8 Múltiples posibilidades de diseño, con arcos, cuarterones, etc.

29 MÚLTIPLES DISEÑOS

30 CARACTERÍSTICAS VENTANAS DE PVC
Durabilidad. Gran resistencia a los agentes atmosféricos, biológicos y químicos. Resistencia a la corrosión. Insensibilidad a la humedad. 1 2 Aislamiento térmico y acústico. Valores de baja permeabilidad al aire y estanqueidad al agua excepcionales. 3 4 Escaso mantenimiento y fácil limpieza. 5 Versatilidad, ofrecen múltiples posibilidades de apertura. 6 Estabilidad dimensional y resistencia mecánica. 7 Estabilidad de color 8 Múltiples posibilidades de diseño, con arcos, cuarterones, etc. 9 Pueden presentar superficies con diferentes acabados y colores. Fáciles de lacar

31 EL COLOR. EL SISTEMA DE FOLIADO

32 CARACTERÍSTICAS VENTANAS DE PVC
Durabilidad. Gran resistencia a los agentes atmosféricos, biológicos y químicos. Resistencia a la corrosión. Insensibilidad a la humedad. 1 2 Aislamiento térmico y acústico. Valores de baja permeabilidad al aire y estanqueidad al agua excepcionales. 3 4 Escaso mantenimiento y fácil limpieza. 5 Versatilidad, ofrecen múltiples posibilidades de apertura. 6 Estabilidad dimensional y resistencia mecánica. 7 Estabilidad de color 8 Múltiples posibilidades de diseño, con arcos, cuarterones, etc. 9 Pueden presentar superficies con diferentes acabados y colores. Fáciles de lacar 10 Son difícilmente inflamables y autoextinguibles.

33 CAIDA DE GOTAS INFLAMADAS
COMPORTAMIENTO ante el FUEGO (UNE 13501) EUROCLASE COMBUSTIBILIDAD A1 A2 B C D E F NO SI CONTRIBUCION AL FUEGO A1 A2 B C D E F NULA MENOR 20 SEGUNDOS MUY LIMITADA LIMITADA MEDIA ALTA SIN CLASIFICA OPACIDAD DE LOS HUMOS CANT. Y VEL. DE EMISION BAJA MEDIA ALTA s s1 s2 s3 GOTEO CAIDA DE GOTAS INFLAMADAS SIN CAIDA SIN CAIDA DURANTE 10 Seg NI d0 NI d1 d d0 d1 d2

34 C-s3,d2 PVC COMPORTAMIENTO ante el FUEGO (UNE 13501) EUROCLASE
Temperatura de ignición: PVC: ºC Madera ( ) Autoextinguible: Cesa la combustión cuando desaparece la fuente de calor externa No propaga las llamas Desprende HCl: Gas incoloro, de fácil detección por vía olfativa. PVC C-s3,d2

35 Calidad “No solo hay que proclamar la calidad sino hay que probarla”
KÖMMERLING en su constante búsqueda de la excelencia es poseedor de todas las marcas de calidad exigidas por la LOE a los fabricantes de productos de la construcción:

36 MARCADO CE RESISTENCIA AL VIENTO ESTANQUIEDAD AL AGUA
SUSTANCIAS PELIGROSAS RESISTENCIA AL IMPACTO CAP. DE LOS DISPOSITIVOS DE SEGURIDAD ACÚSTICA TRASMITANCIA TÉRMICA PERMEABILIDAD AL AIRE

37 SISTEMAS KBE Doble Junta 70 mm

38 Doble Junta 70 mm

39 Doble Junta 70 mm Perfil con profundidad de 70 mm y 5 cámaras de aire estanco Galce inclinado (para favorecer el desagüe) Permite realizar aperturas abatibles, practicables, pivotantes, plegables y corredera-paralela. Amplia gama de marcos, hojas, postes, y perfiles auxiliares (tapajuntas, esquineros, etc). Acristalamiento hasta 39 mm Transmitácncia térmica U= 1,4 W/m2K

40 SISTEMAS KBE Doble Junta 70 mm Correderas

41 CORREDERA PREMILINE

42 CORREDERA PREMILINE Perfil con profundidad de 54 mm y 3 cámaras de aire estanco. Galce inclinado 5º (para favorecer el desagüe) Permite amplio abanico de soluciones en función de las dimensiones del hueco Marco adaptable al sistema de 58 mm y 70 mm Acristalamiento hasta 28 mm Transmitácncia térmica U= 1,8 W/m2K

43 SISTEMAS KBE Doble Junta 70 mm Correderas Corredera Elevadora

44 CORREDERA PREMIDOOR

45 CORREDERA PREMIDOOR Perfil con profundidad de 70 mm.
Galce inclinado 5º para favorecer el desagüe. Sistema de doble junta de caucho sintético permitiendo la estanquiedad de la vantana Acristalamiento de hasta 39 mm Grandes dimensiones (3 m) Y pesos (250 Kg)

46 SISTEMAS KBE Doble Junta 70 mm Correderas Corredera Elevadora
Persianas

47 ROLAPLUS - persiana - mosquitera - estor - aislamiento

48 SISTEMAS KBE Doble Junta 70 mm Correderas Corredera Elevadora
Persianas Contraventanas

49 CONTRAVENTANAS

50 PORTICÓN GRADO

51 FRAILERO

52 SISTEMAS KBE Doble Junta 70 mm Correderas Corredera Elevadora
Persianas Contraventanas Glasswin

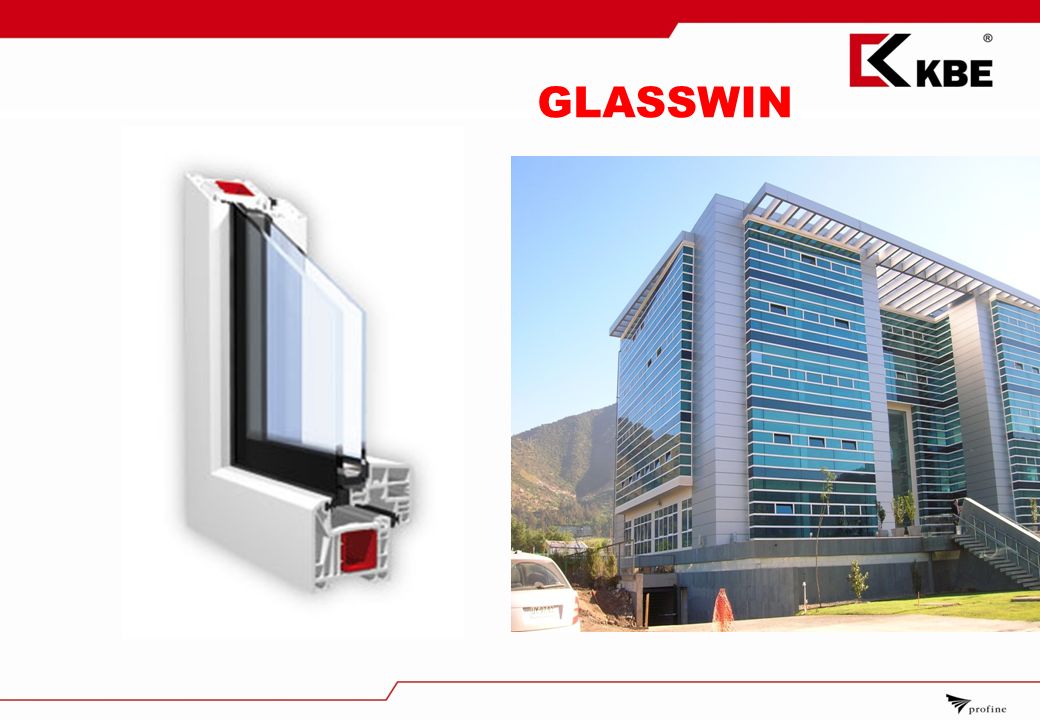

53 GLASSWIN

54 Glasswin Perfil con profundidad de 70 mm y 5 cámaras de aire estanco
Galce inclinado (para favorecer el desagüe) Permite realizar aperturas abatibles, practicables, pivotantes, plegables y corredera-paralela. Amplia gama de marcos, hojas, postes, y perfiles auxiliares (tapajuntas, esquineros, etc). Acristalamiento estructural de 26 mm (6/16/4) Transmitácncia térmica U= 1,4 W/m2K

55 GRACIAS POR SU ATENCIÓN
