Transferencia de Calor. Transferencia de calor Es la energía en tránsito debido a una diferencia de temperatura.

Presentaciones similares


Presentación del tema: "Transferencia de Calor. Transferencia de calor Es la energía en tránsito debido a una diferencia de temperatura."— Transcripción de la presentación:

1 Transferencia de Calor

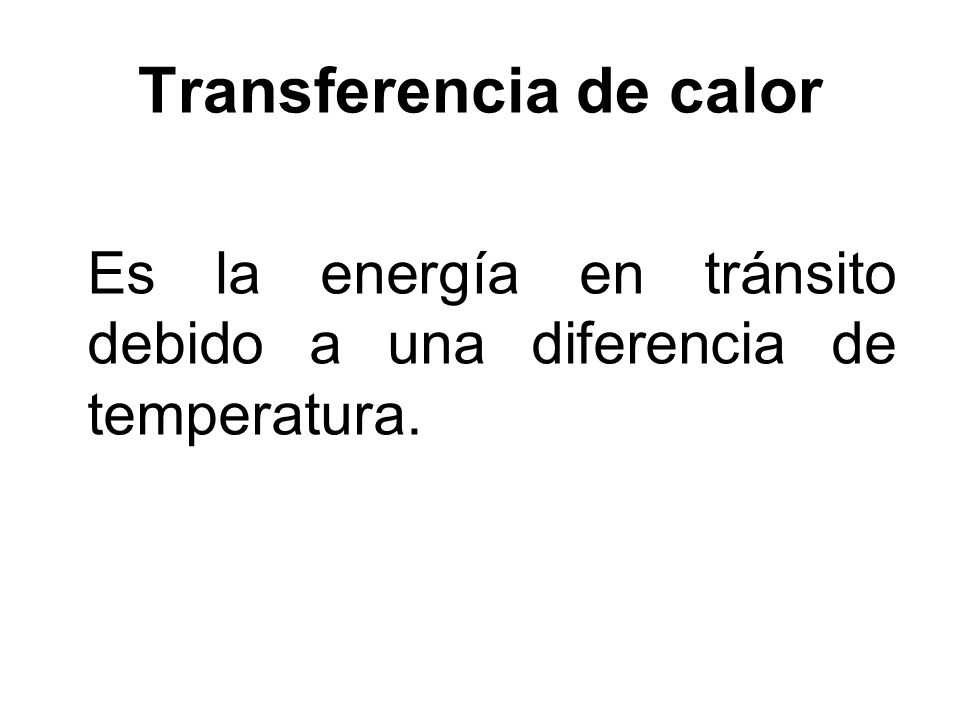

2 Transferencia de calor Es la energía en tránsito debido a una diferencia de temperatura.

3 Modos en que ocurre la transferencia de calor Conducción: cuando existe un gradiente de temperatura en un medio estacionario y se da la transferencia de calor a través del medio. Convección: Transferencia de calor que ocurrirá entre una superficie y un fluido en movimiento cuando están a diferentes temperaturas. Radiación: las superficies con temperatura finita emiten energía en forma de ondas electromagnéticas.

4 CONDUCCIÓN q k = razón de flujo de calor. (Watt) A = área de transferencia de calor. (m 2 ) K = conductividad térmica. (Watt/mK) T = temperatura local (K) X = distancia en la dirección del flujo de calor. (m)

5 CONVECCIÓN q c = Tasa de transferencia de calor por convección. (Watt) A = área de transferencia de calor. (m 2 ) = coeficiente de transferencia de calor promedio por convección a través del área. (Watt/m 2 K) T = Diferencia entre la temperatura superficial Ts y una temperatura del fluido T en un lugar específico. temperatura local (K)

6 RADIACIÓN q R = Tasa de transferencia de calor por radiación. (Watt) A = área de transferencia de calor. (m 2 ) = constante adimensional igual a 5.67* (Watt/m 2 K 4 ) T = Temperatura, K = emisividad 0 1

7 Ejercicios Una relación empírica para determinar el coeficiente de transferencia de calor promedio para un flujo de aire dentro de un tubo está dad por: hc = coeficiente de transferencia de calor, Btu/h ft 2 °F V = velocidad, ft/s D = diámetro interno, ft. Si hc se tiene que expresar en watts por metro cuadrado por grados kelvin. Cuál debe ser la constante en lugar de o.10?

8 Ejercicios La superficie exterior de un muro de concreto de 0.2 m de espesor se mantiene a una temperatura de -5°C, mientras que la interior se mantienes a 20°C. La conductividad térmica del concreto es 1.2 Watt/mK. Determine la pérdida de calor a través del muro de 10 m de largo y 3 m de alto.

9 Ejercicios Se tiene que construir la pared de un horno con ladrillo de dimensiones estándar de 9 por 4.5 por 3 pulgadas. Se cuenta con dos clases de material: la primera tiene una temperatura máxima utilizable de 1900°F y una conductividad térmica de 1 Btu/h ft °F y la otra tiene un límite de temperatura máxima de 1600°F y una conductividad térmica de 0.5 Btu/h ft °F. Los ladrillos cuestan lo mismo, pero se desea diseñar la pared más económica para un horno que tendrá una temperatura de 1900°F del lado caliente y de 400°F del lado frío. Si la cantidad de transferencia de calor máxima permisible es de 300 Btu/h por cada pie cuadrado de área, determine la disposición más económica utilizando los ladrillos disponibles.

10 Ejercicios El coeficiente de transferencia de calor de un gas que fluye sobre una placa plana delgada de 3 m de largo y 0.3 m de ancho varía con la distancia a la arista de trabajo de acuerdo con: hc (x) = 10x -1/4 W/m 2 K Si la temperatura de la placa es de 170°C y la del gas de 30°C, calcule: a. El coeficiente de transferencia de calor promedio. b. La razón de transferencia de calor entre la placa y el gas. c. El flujo de calor local a 2 m de la arista de trabajo.

11 SISTEMAS DE TRANSFERENCIA DE CALOR COMBINADOS

12 PAREDES PLANAS EN PARALELO

13 CONDUCCIÓN EN PARALELO Cómo se puede expresar el calor en términos de la temperatura?

14 CONDUCCIÓN EN SERIE Y PARALELO Cómo se puede expresar el calor en términos de la temperatura?

15 CONVECCIÓN Y CONDUCCIÓN EN SERIE

16 Cómo se pueden expresar las resistencias en cada sección?

17 CONVECCIÓN Y RADIACIÓN EN PARALELO

18

19 COEFICIENTE TOTAL DE TRANSFERENCIA DE CALOR

20 Ejercicios Una sección de pared compuesta con las dimensiones mostradas a continuación tiene temperaturas uniformes de 200°C y 50°C en las superficies izquierda y derecha respectivamente. Si las conductividades térmicas de los materiales de la pared son: Ka=70 W/mK, Kb=60 W/mK, Kc=40 W/mK, Kb=20 W/mK. Determine la razón de transferencia de calor a través de esta sección de pared y las temperaturas en las superficies de contacto.

21 Ejercicios Repita el problema anterior pero suponga que en lugar de temperaturas superficiales, las temperaturas dadas son las del aire en las caras izquierda y derecha de la pared y que los coeficientes de transferencia de calor por convección en la superficie izquierda y derecha son de 6 y 10 W/m 2 K.

22 Ejercicios Un calentador solar simple se compone de una placa plana de vidrio debajo de la cual hay una bandeja poco profunda llena de agua, de modo que el agua está en contacto con la placa de vidrio. La radiación solar pasa a través del vidrio a razón de 156 BTU/hft 2, el agua está a 200°F y el aire circundante está a 80°F. Si los coeficientes de transferencia de calor entre el agua y el vidrio y entre el vidrio y el aire son de 5 y 1.2 BTU/h ft 2 °F respectivamente. Calcule el tiempo necesario para transferir 100 BTU por pie cuadrado de superficie al agua en la bandeja, se puede suponer que su superficie inferior está aislada

23 Ejercicios La pared de un refrigerador se compone de un panel de corcho de 2 pulgadas emparedado entre una hoja de encino con1/2 pulgada de espesor y un recubrimiento de aluminio con 1/32 de pulgada de espesor sobre la superficie interna. Los coeficientes de transferencia de calor promedio al interior y exterior de la pared son de 2 y 1.5 BTU/h ft 2 °F respectivamente. a. Calcule las resistencias individuales de los componentes de esta pared compuesta y la resistencia en las superficies. b. Calcule el coeficiente total de transferencia de calor a través de la pared. c. Con una temperatura del aire de 30°F en el interior del refrigerador y de 90°F en el exterior, calcule la razón de transferencia de calor por unidad de área.
