1 Use las teclas de flecha para avanzar o retroceder

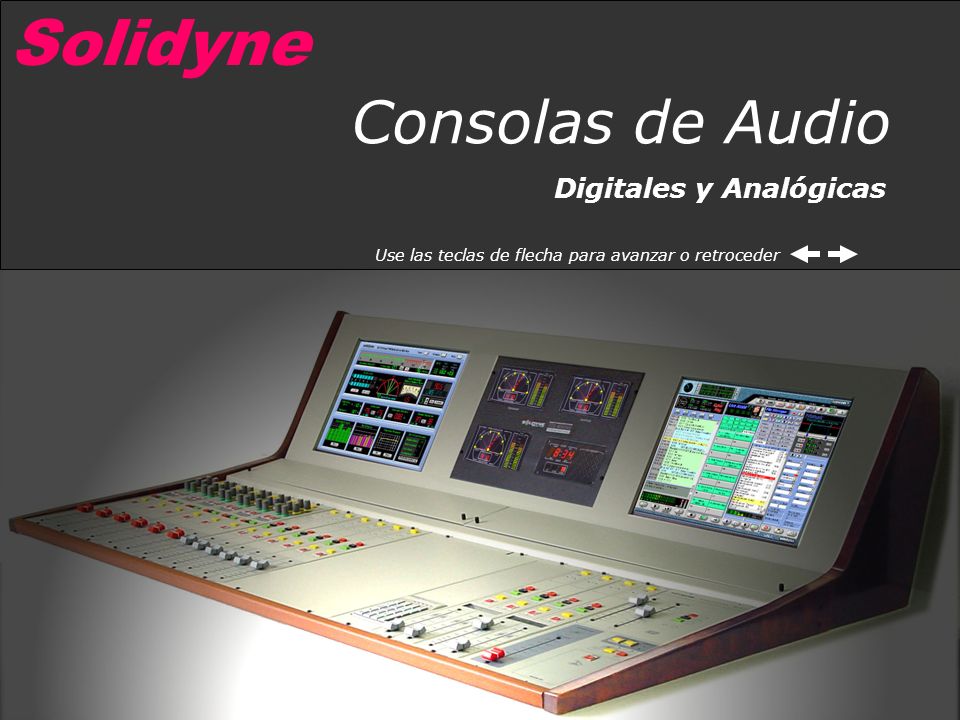

Solidyne Consolas de Audio Digitales y Analógicas Use las teclas de flecha para avanzar o retroceder

2 Solidyne Solidyne fabrica consolas de audio desde 1968
Nuestros colegas de aquel entonces ya no existen hoy… …por eso, luego de más de 40 años, somos la empresa más antigua del mundo en este campo y podemos ofrecerle la mayor experiencia en fabricación de consolas de alta innovación

3 Solidyne Hoy tenemos la línea más completa del mercado en consolas de radiodifusión 2300XS 2300XL 2300XX 2300XZ D816 MB2400 MB2100 Comencemos por la serie 2300… un verdadero Meccano que podemos armar para cumplir con todos sus deseos !

4 Consolas de Aire serie 2300 Control VCA total. Atenuadores de 20 años de duración Mini-Central Telefónica con 3 Híbridos Telefónicos incorporados Entradas Digitales y Analógicas Altavoz para CUE Amplificador estéreo de 15 W para Control Amplificador estéreo de 15 W para Estudios Totalmente Modulares desde 6 a 26 canales Bajo Costo ! Se presentan en 4 diferentes modelos cuyos módulos son intercambiables: 2300XS 6 a 12 canales 2300XL 8 a 16 canales 2300XX 10 a 26 canales 2300XZ 10 a 26 canales con monitores de video de plasma

5 Serie 2300XS desde 6 a 12 canales de audio + 3 Híbridos

6 Serie 2300XL De 8 a 16 canales + 3 Híbridos
4 VUmetros de aguja Desde 8 a 16 canales Entradas y Salidas Digitales o Analógicas Opción de Vector de Fase Estéreo Opción de Timer/Clock Opcion de procesador de micrófono en cada canal Opcion de entradas y salidas digitales por USB

7 Módulos de MIC modelo 2310 (en consolas estándar)
Ecualizador de micrófono Pan-Pot THD menor de 0,01 % 110 dB de rango dinámico

8 Módulos de MIC 2312 Cada entrada de MIC con un Procesador de Audio
El sonido de las voces son la imagen de su Radio ante la audiencia… Destáquese de la competencia !

9 Módulos de micrófono 2312 1-Poseen un excelente ecualizador de 4 bandas, diseñado para la voz humana 2-Un compresor de audio para cada micrófono garantiza un perfecto balance de sonido entre voz y música 3-Un sistema Expander Gate elimina el ruido de fondo ambiental de los micrófonos para tener calidad de audio digital en las voces de su Radio

10 Únicamente Solidyne le brinda la posibilidad de equipar su consola con procesadores de micrófono para cada canal. Dentro de la consola, con controles a mano y muy sencillos de manejar Recuerde que la calidad de sonido y la textura de las voces de sus locutores, son el alma de una Radio. De esto depende el éxito de su Radio y de sus negocios…

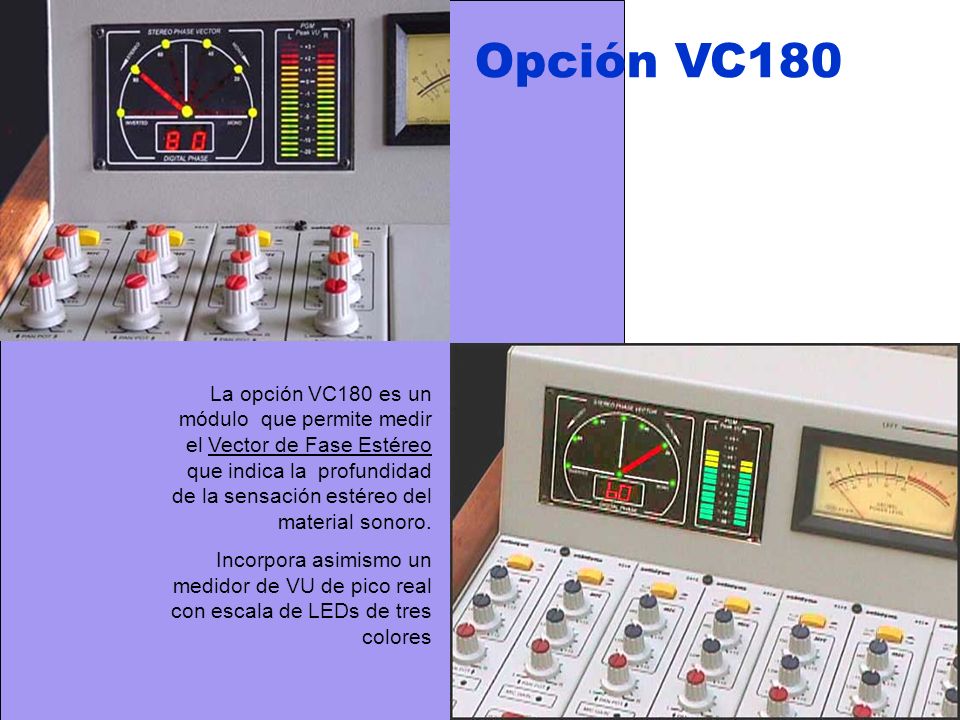

11 Opción VC180 La opción VC180 es un módulo que permite medir el Vector de Fase Estéreo que indica la profundidad de la sensación estéreo del material sonoro. Incorpora asimismo un medidor de VU de pico real con escala de LEDs de tres colores

12 Módulo Clock / Timer Es un reloj controlado a cristal que da la hora exacta Al abrir los micrófonos, se transforma en un Timer, contando el tiempo en minutos y segundos en que el locutor está en el aire. De esta manera hay un control muy preciso de los tiempos de una entrevista o comentarios. Esto evita que el locutor, DJ o Periodista haga un uso abusivo del micrófono, cansando a la audiencia. Al cerrar el micrófono, retorna a la función de reloj.

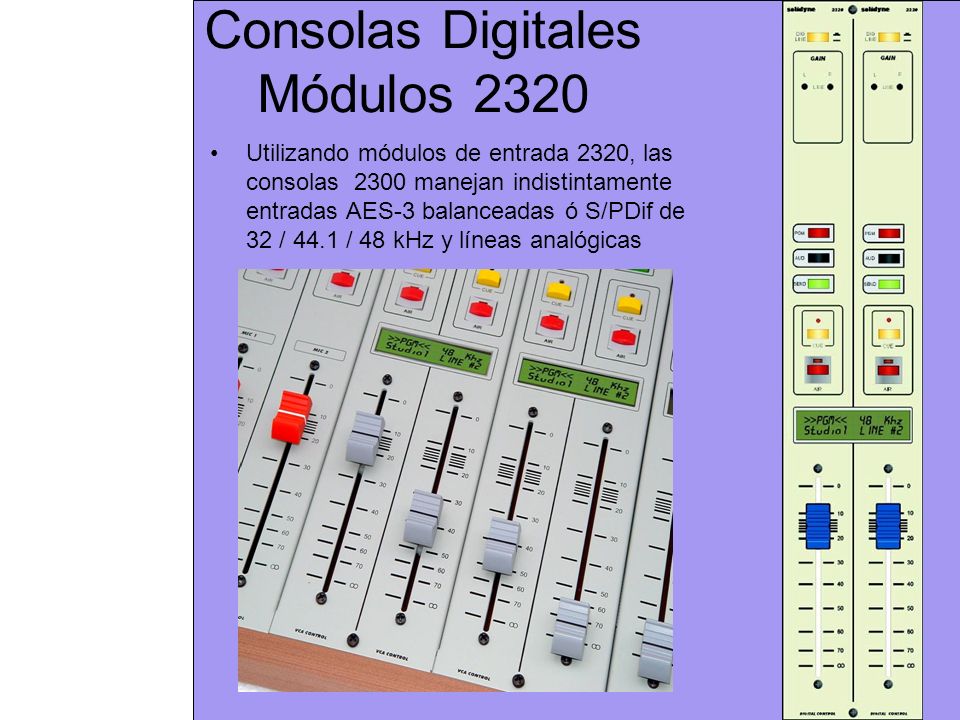

13 Consolas Digitales Módulos 2320
Utilizando módulos de entrada 2320, las consolas manejan indistintamente entradas AES-3 balanceadas ó S/PDif de 32 / 44.1 / 48 kHz y líneas analógicas

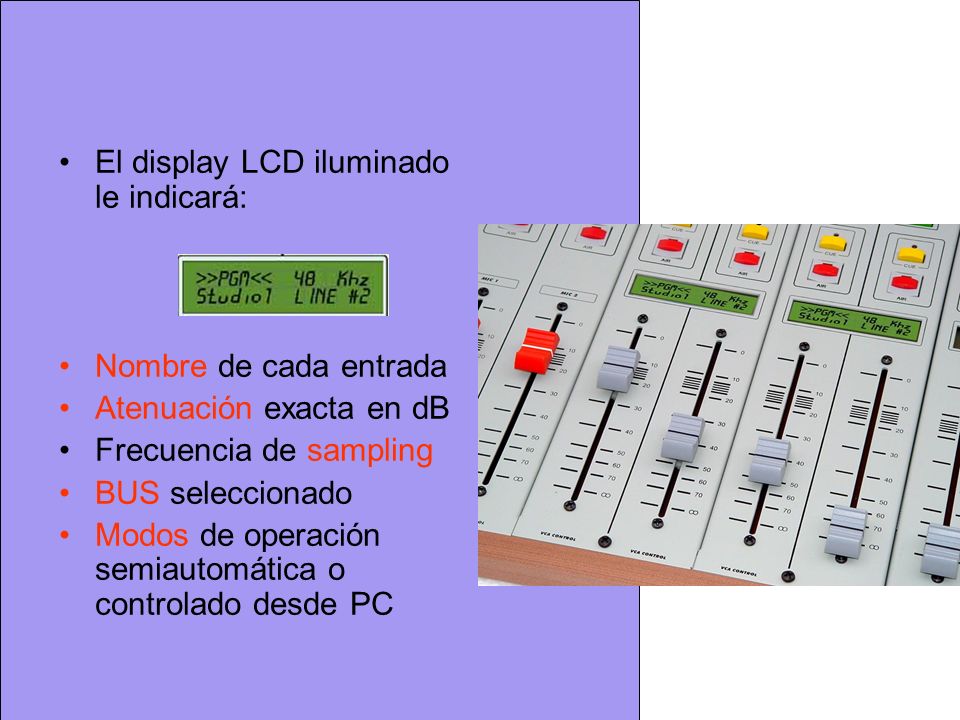

14 El display LCD iluminado le indicará:
Nombre de cada entrada Atenuación exacta en dB Frecuencia de sampling BUS seleccionado Modos de operación semiautomática o controlado desde PC

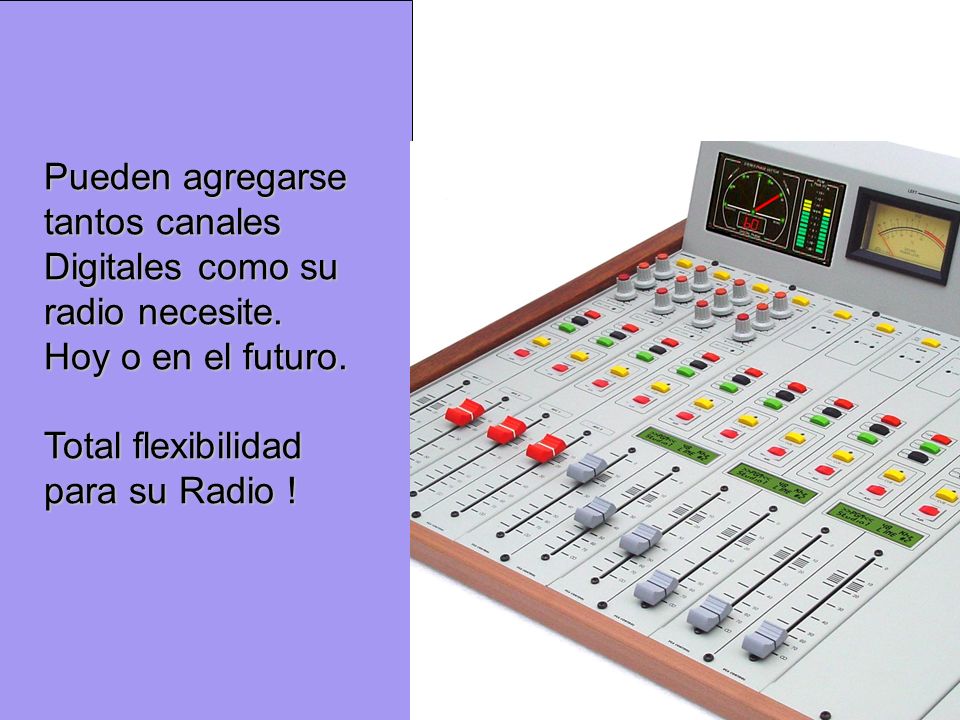

15 Pueden agregarse tantos canales Digitales como su radio necesite
Pueden agregarse tantos canales Digitales como su radio necesite. Hoy o en el futuro. Total flexibilidad para su Radio !

16 Consolas 2300X con módulos 2320 Consolas de Distorsión Cero
Las consolas digitales 2300X son las únicas que garantizan cero distorsión audible (difícilmente pueda incluso medirla...) Tanto para entradas digitales como de línea analógica, se obtienen distorsiones por debajo del 0,001 % La consola digital más avanzada para Radio

17 Consolas 2300 con módulos 2302 En 2006 Solidyne introduce otra innovación: las entradas / salidas digitales por conexión USB a la PC. Esto elimina el uso de las placas de audio dentro de la PC, mejora la calidad de sonido y evita zumbidos o errores de conexión Cada módulo 2302 maneja 8 canales digitales (2 estéreo de grabación y 2 estéreo de reproducción) Módulo 2302 instalado en una consola 2300

18 Consolas 2300 con módulos 2330 Las consolas de Solidyne son las únicas del mercado que ofrecen la tecnología VQR (Voice Quality Restoration) El sistema VQR, una creación de Solidyne, permite restaurar la calidad de voz original, perdida durante una transmisión por línea telefónica o teléfono celular Se restauran las frecuencias graves, por debajo de 340 Hz y los agudos arriba de Hz

19 Fuente Phantom de 48 V Mangueras de cables y conectores armadas en fábrica
Todas las consolas de la serie 2300 tienen fuente phantom de 48V para alimentar cualquier micrófono de condensador También es posible solicitar el cableado completo, armado en fábrica y 100 % testeado por computadora. Solidyne le brinda la solución para bajar sus costos de instalación.

20 Únicamente Solidyne le ofrece cajas de conexión de micrófonos o una terminal para Estudios StudioBOX con todas las facilidades que sus locutores necesitan Con estos accesorios, nuestras consolas pueden instalarse en una hora sin necesidad de electricistas ni soldar conectores ! Las cajas de conexión Incluyen el cable multipar de 5 metros para conectar directo a la consola Caja StudioBOX Tiene 5 salidas para auriculares con control individual de volumen Reloj de cuarzo que se transforma en Timer al abrir los micrófonos Luz de Aire Botón para talkback inverso Control de nivel de parlantes de estudio (para que los locutores los manejen sin recurrir al Operador de consola)

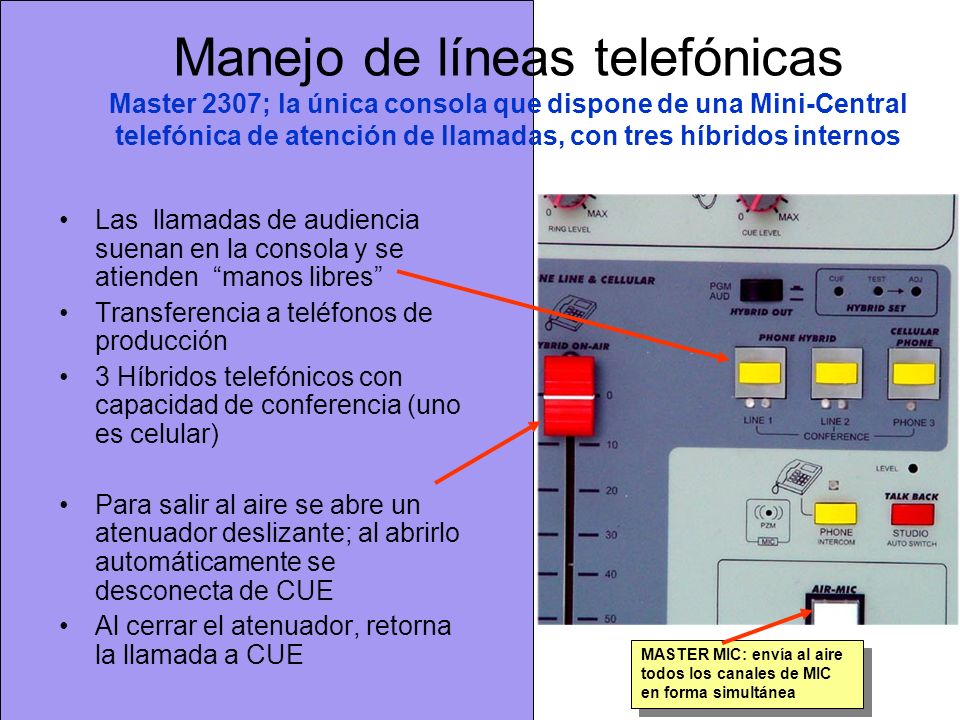

21 Manejo de líneas telefónicas Master 2307; la única consola que dispone de una Mini-Central telefónica de atención de llamadas, con tres híbridos internos Las llamadas de audiencia suenan en la consola y se atienden “manos libres” Transferencia a teléfonos de producción 3 Híbridos telefónicos con capacidad de conferencia (uno es celular) Para salir al aire se abre un atenuador deslizante; al abrirlo automáticamente se desconecta de CUE Al cerrar el atenuador, retorna la llamada a CUE MASTER MIC: envía al aire todos los canales de MIC en forma simultánea

22 La única consola que dispone de una Mini-Central telefónica de atención de llamadas, con tres híbridos internos El manejo de las comunicaciones telefónicas es muy novedoso y emplea una tecnología que controla tanto el audio como la lógica de control mediante un solo comando Observemos las tres posiciones: CUE= Comunicación manos libres con la persona que llama Audio Send= Mantiene al corresponsal en espera ON-AIR= Envía al aire y controla el nivel de señal Todos los modelos 2300 emplean el avanzado Master 2307

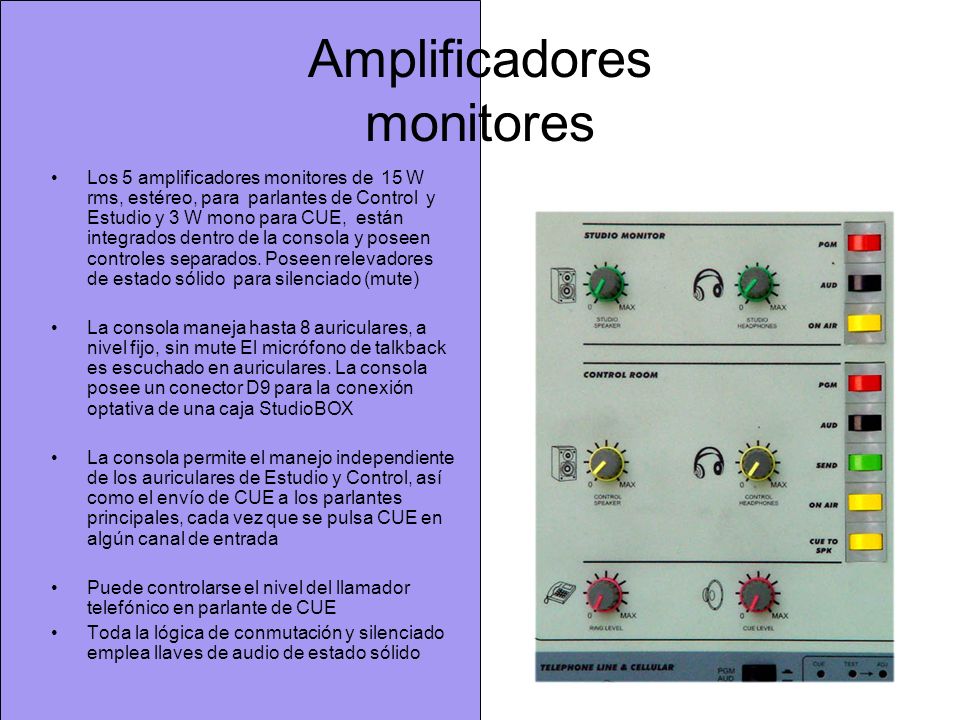

23 Amplificadores monitores
Los 5 amplificadores monitores de 15 W rms, estéreo, para parlantes de Control y Estudio y 3 W mono para CUE, están integrados dentro de la consola y poseen controles separados. Poseen relevadores de estado sólido para silenciado (mute) La consola maneja hasta 8 auriculares, a nivel fijo, sin mute El micrófono de talkback es escuchado en auriculares. La consola posee un conector D9 para la conexión optativa de una caja StudioBOX La consola permite el manejo independiente de los auriculares de Estudio y Control, así como el envío de CUE a los parlantes principales, cada vez que se pulsa CUE en algún canal de entrada Puede controlarse el nivel del llamador telefónico en parlante de CUE Toda la lógica de conmutación y silenciado emplea llaves de audio de estado sólido

24 Las consolas 2300 permiten configurar avanzados estudios digitales
Red LAN PC con software de Aire Digital PC Auxiliar de Aire PC Estudio Locución con Teleprompter de Noticias Digital Analógico Digital Grabador DAT Analógico Digital Cassette Deck CD Player

25 Conexión digital de toda la Radio Solidyne ofrece sistemas de ruteo digital (Audio Networking, Audio over IP) que permiten interconectar estudios y transmisores por fibra óptica o cables de cobre con muy bajo retardo En grandes radios, las ventajas del manejo digital de las señales de Estudios son la eliminación de paneles de patch manuales y tener cero degradación de la señal de audio Usando su actual red Ethernet de 100 Mbps manejamos todo el audio de su radio Estudio - A Enlace Digital con Planta transmisora ADA102 Estudio - B Red Ethernet de 100 Mbps Estudio - C Procesador de Audio Digital

26 Serie 2300 Una consola totalmente modular y de sencillo mantenimiento
La consola puede ser reparada sin cortar la transmisión, pues admite el cambio de módulos sin apagar la fuente (Hot Swap) Los atenuadores son de cerámica conductiva de 20 años de duración y se cambian fácilmente, sin usar el soldador, pues vienen conectorizados

27 Serie 2300 Una radio moderna necesita 3 barras de programa estéreo para manejarse con comodidad. Las consolas se la brindan ! Botones de CUE iluminados. Botonera de AIRE iluminada con LED, con retención electrónica para garantizar 10 millones de operaciones

28 bajo costo de operación . . . y facilidad de mantenimiento
Componentes electrónicos confiables y fácil acceso a todas las partes, garantizan larga vida útil y sencillo mantenimiento

29 Confiabilidad a bajo costo
4 Preajustes de nivel de entrada de LIN y AUX por separado con presets profesionales CERMET Botoneras MEC dinamarquesas de 10 millones de operaciones Integrados VCA (Voltage Controlled Amp) stereo en TODOS los canales de entrada

30 Paneles frontales que duran toda la vida
Únicamente Solidyne le ofrece consolas cuyos paneles frontales están recubiertos de una película indestructible de Policarbonato, con leyendas grabadas en el reverso No hay forma de desgastarlas ! Ni los agentes naturales ni el rozamiento continuo de las manos de los operadores

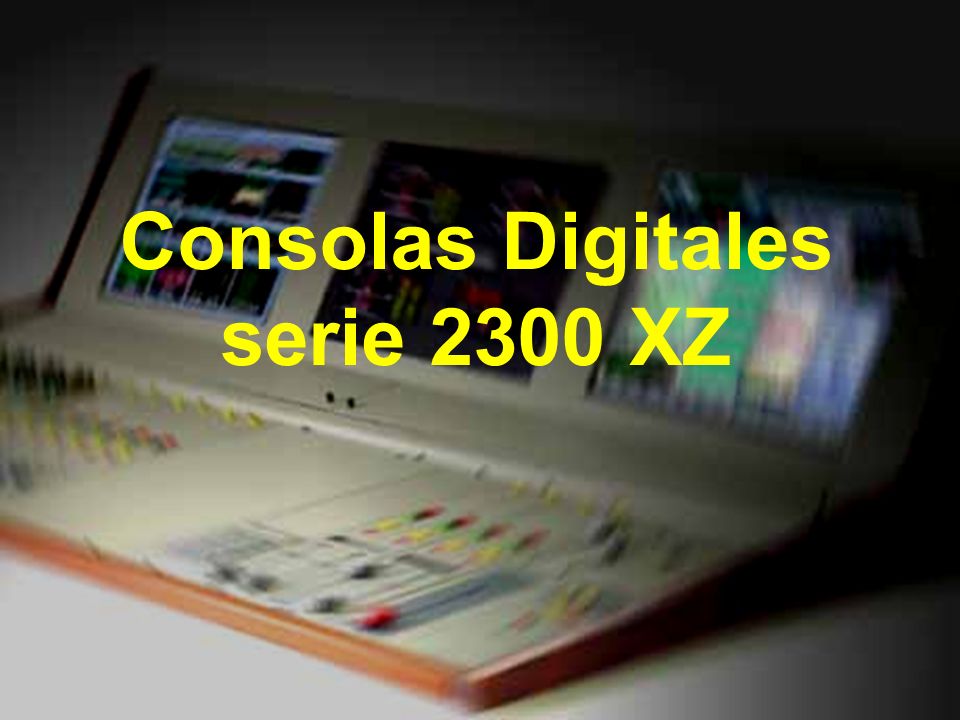

31 Consolas Digitales serie 2300 XZ

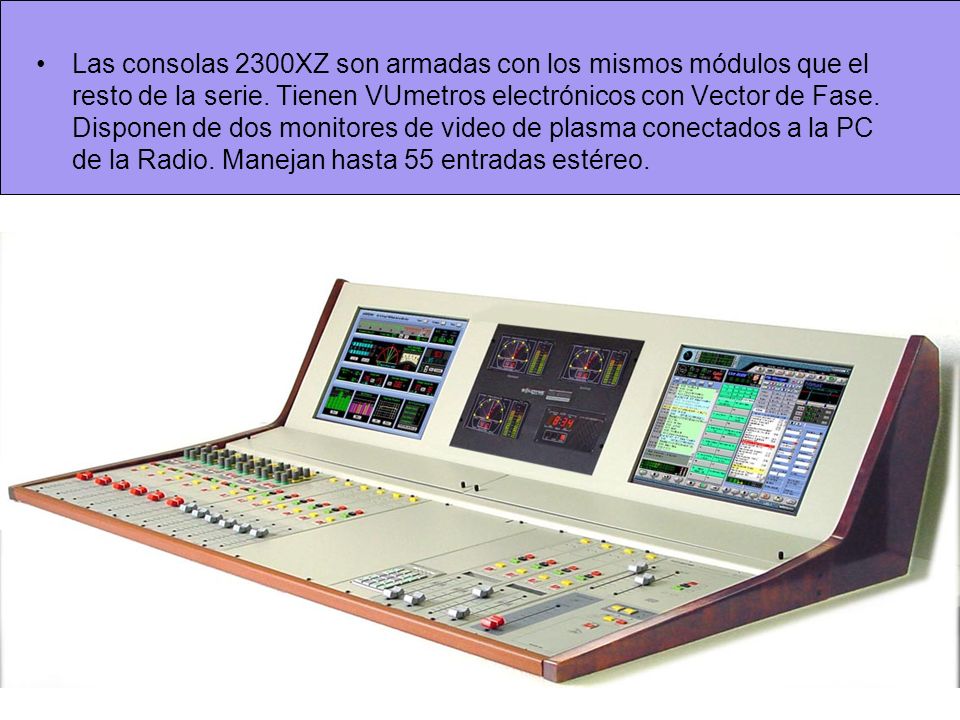

32 Las consolas 2300XZ son armadas con los mismos módulos que el resto de la serie. Tienen VUmetros electrónicos con Vector de Fase. Disponen de dos monitores de video de plasma conectados a la PC de la Radio. Manejan hasta 55 entradas estéreo.

33 Las consolas 2300XZ se montan sobre la mesa de operación sin necesidad de cortarla.
Usualmente poseen un escritorio central para manejar el mouse y poder analizar documentos y realizar anotaciones. El ruteo de las señales de audio se realiza por matrices controladas desde el panel o empleando la PC

34 El master incorpora dos híbridos telefónicos con Mini Central para atender llamadas desde consola
Las elegantes líneas de la 2300XZ no tienen “parte de atrás”, pudiendo ubicarse en el Estudio en forma central, con los periodistas e invitados rodeando la consola

35 Gabinete ultra-plano Usando nuevas tecnologías, ha sido posible reducir a 2 cm la altura de la consola. De esta manera no hace falta cortar la mesa para lograr un montaje agradable a la vista y permitir una cómoda posición de las manos del operador

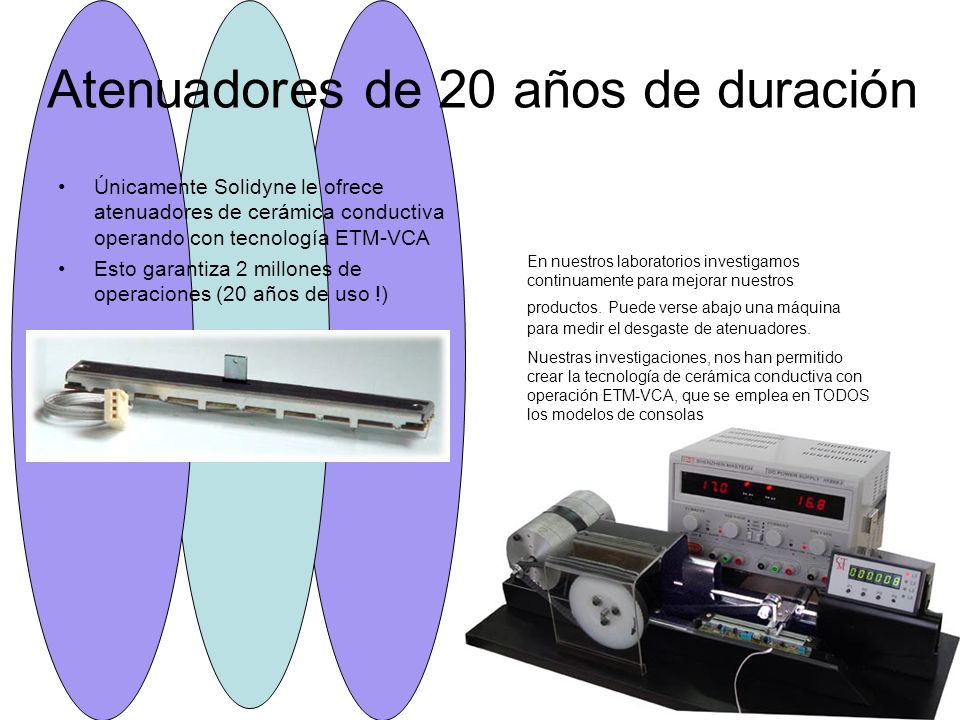

36 Atenuadores de 20 años de duración
Únicamente Solidyne le ofrece atenuadores de cerámica conductiva operando con tecnología ETM-VCA Esto garantiza 2 millones de operaciones (20 años de uso !) En nuestros laboratorios investigamos continuamente para mejorar nuestros productos. Puede verse abajo una máquina para medir el desgaste de atenuadores. Nuestras investigaciones, nos han permitido crear la tecnología de cerámica conductiva con operación ETM-VCA, que se emplea en TODOS los modelos de consolas

37 Todas las consolas Solidyne pueden proveerse con su cableado completo
Eligiendo las opciones de cableado MNG, Ud recibe una pre-instalación de su consola, realizada en fábrica y testeada 100 % De esta manera la instalación de la consola se realiza en una hora !

38 D816 Consola Digital de bajo costo

39 Una consola de 10 canales para radios de alta tecnología

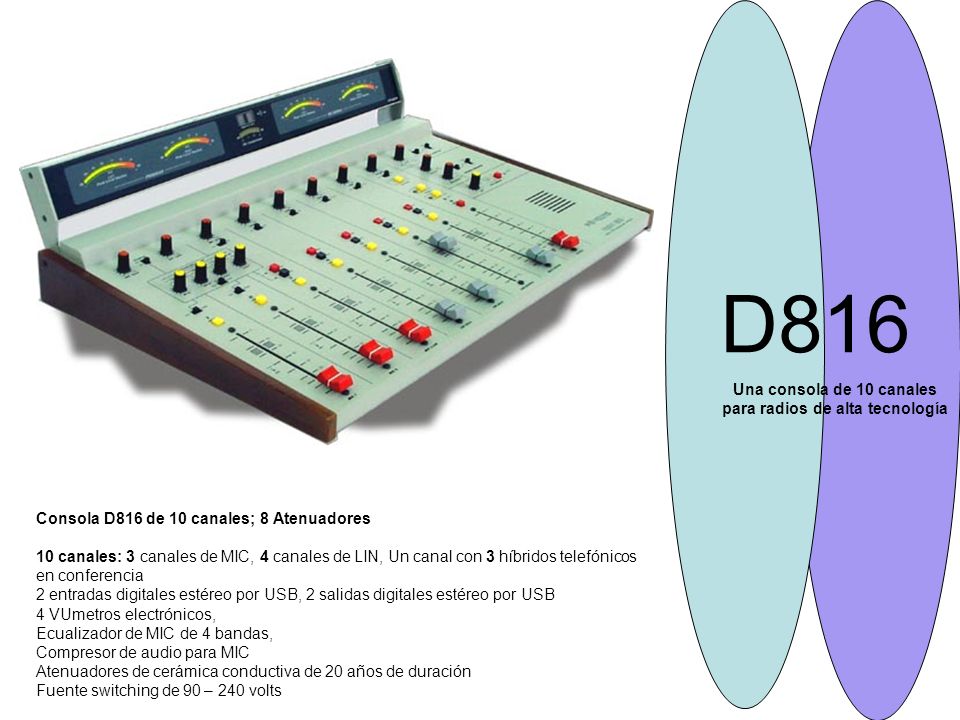

Consola D816 de 10 canales; 8 Atenuadores 10 canales: 3 canales de MIC, 4 canales de LIN, Un canal con 3 híbridos telefónicos en conferencia 2 entradas digitales estéreo por USB, 2 salidas digitales estéreo por USB 4 VUmetros electrónicos, Ecualizador de MIC de 4 bandas, Compresor de audio para MIC Atenuadores de cerámica conductiva de 20 años de duración Fuente switching de 90 – 240 volts

40 Una consola de 10 canales para radios de alta tecnología

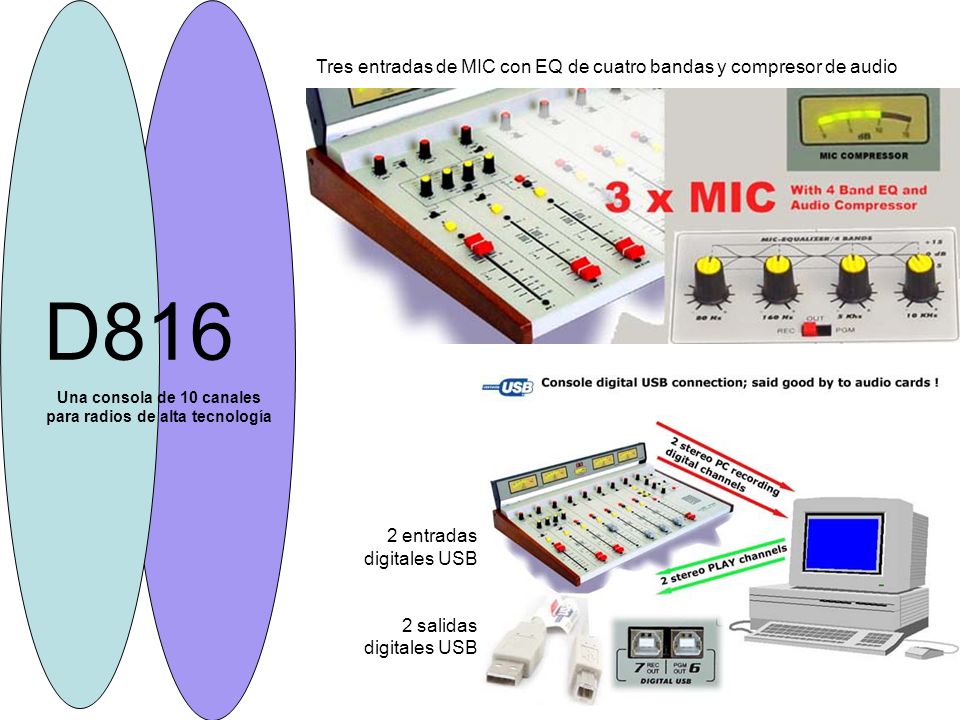

Tres entradas de MIC con EQ de cuatro bandas y compresor de audio D816 Una consola de 10 canales para radios de alta tecnología 2 entradas digitales USB 2 salidas digitales USB

41 Una consola de 10 canales para radios de alta tecnología
Phantom 48 V Diseño avanzado de ultra-baja silueta. Se monta al ras sin cortar la mesa Atenuadores de cerámica conductiva; duran 2 millones de operaciones y jamás producen ruido. Disparo de dispositivos externos al abrir atenuadores D816 Una consola de 10 canales para radios de alta tecnología 3 Híbridos telefónicos incluidos; 2 de línea fija y un celular Los tres pueden estar al aire en conferencia

42 Una consola de 10 canales para radios de alta tecnología
Las entradas y salidas están conectorizadas con XLR para MIC, Jacks estéreo, RJ11 para teléfonos, RCA y DIN 5 para líneas Toda la electrónica, controles y conectores son modulares, para facilitar la reparación

43 La D816 brinda un completo sistema de monitoreado, difícil de encontrar aún en consolas de muy alto precio Incluye, incluso, un Amplificador Distribuidor de 8 auriculares, para Estudio

44 Consolas profesionales de bajo costo modelo S 500

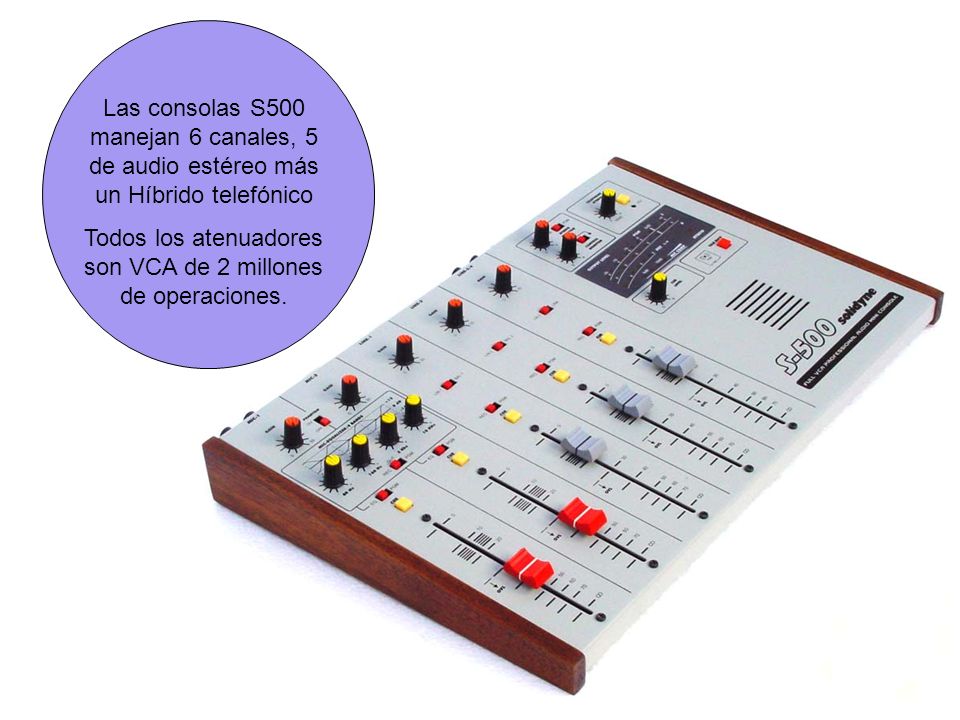

45 Todos los atenuadores son VCA de 2 millones de operaciones.
Las consolas S500 manejan 6 canales, 5 de audio estéreo más un Híbrido telefónico Todos los atenuadores son VCA de 2 millones de operaciones.

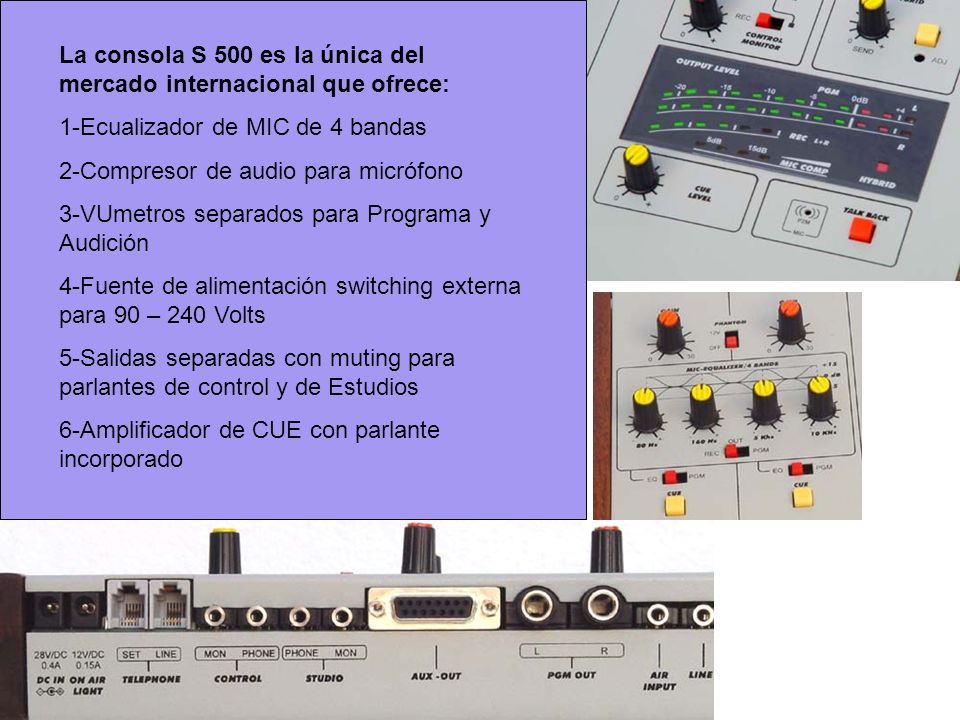

46 La consola S 500 es la única del mercado internacional que ofrece:
1-Ecualizador de MIC de 4 bandas 2-Compresor de audio para micrófono 3-VUmetros separados para Programa y Audición 4-Fuente de alimentación switching externa para 90 – 240 Volts 5-Salidas separadas con muting para parlantes de control y de Estudios 6-Amplificador de CUE con parlante incorporado

47 Consolas para transmisiones desde exteriores

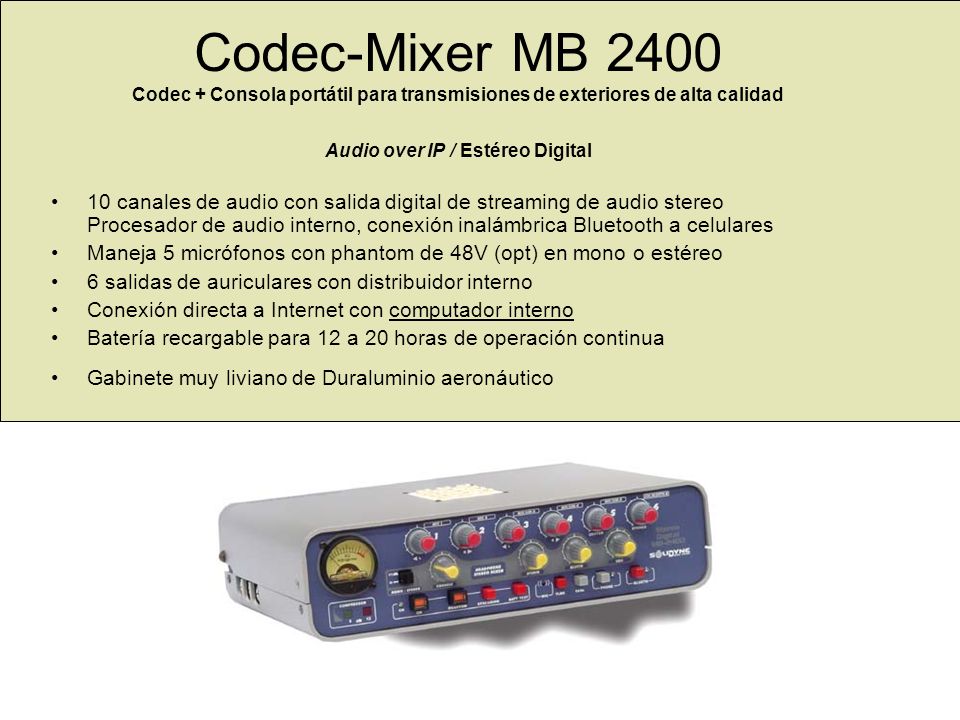

48 Codec-Mixer MB 2400 Codec + Consola portátil para transmisiones de exteriores de alta calidad Audio over IP / Estéreo Digital 10 canales de audio con salida digital de streaming de audio stereo Procesador de audio interno, conexión inalámbrica Bluetooth a celulares Maneja 5 micrófonos con phantom de 48V (opt) en mono o estéreo 6 salidas de auriculares con distribuidor interno Conexión directa a Internet con computador interno Batería recargable para 12 a 20 horas de operación continua Gabinete muy liviano de Duraluminio aeronáutico

49 La MB2400 es un estudio completo portátil y de calidad digital
Codec-Mixer MB 2400 La MB2400 es un estudio completo portátil y de calidad digital Se conecta a cualquier salida de Internet para enlazarse con estudio por Audio over IP 5 micrófonos con phantom de 48V Distribuidor de audio para 6 auriculares

50 Codec-Mixer MB 2400 En transmisiones deportivas puede armarse un “estudio satélite” para reportaje desde vestuarios o con periodistas totalmente móviles con teléfonos celulares

51 Codec-Mixer MB 2400 La conexión a Estudios puede realizarse de varias formas diferentes, de muy bajo costo y desde cualquier lugar del mundo

52 Escuche los demos de audio en nuestra WEB
Codec-Mixer MB 2400 También se conecta a través de un celular empleando la tecnología VQR para tener calidad de audio cuasi-estudio en los reportajes o transmisiones deportivas. El celular puede estar a 10 metros de distancia, con enlace Bluetooth, SIN CABLES Escuche los demos de audio en nuestra WEB

53 Consola MB 2100 Alta Tecnología … a bajo costo

54 La consola miniatura MB2100 es casi tan pequeña como un teléfono celular y pesa solamente 600 gramos
Posee Ecualizado y Procesado de Audio interno lo que le confiere un sonido inigualable, aún a través de un teléfono celular

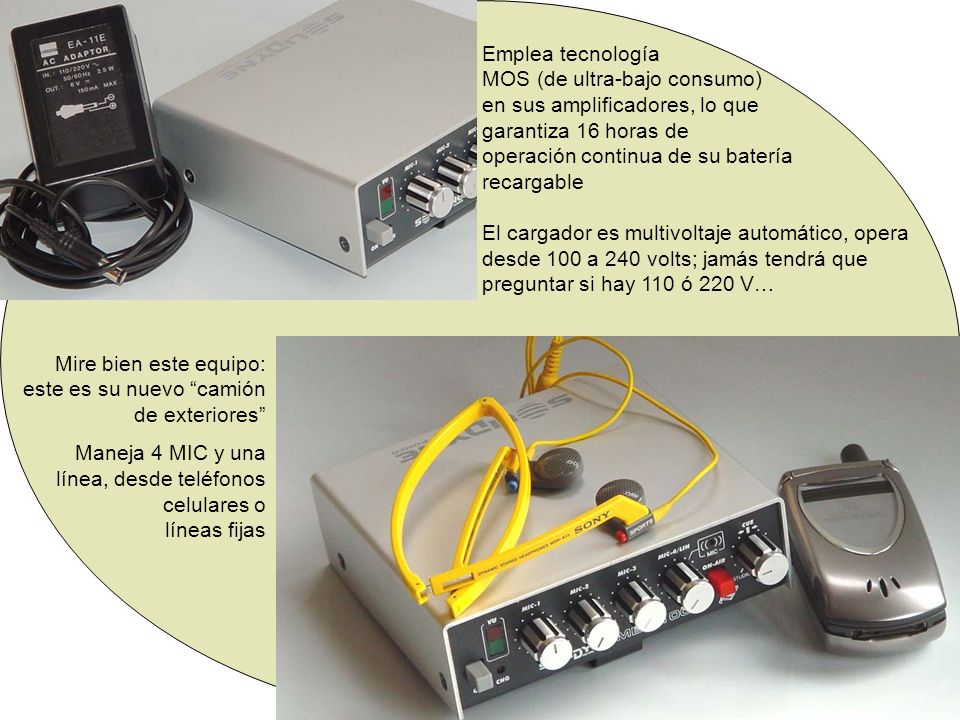

55 Emplea tecnología MOS (de ultra-bajo consumo) en sus amplificadores, lo que garantiza 16 horas de operación continua de su batería recargable El cargador es multivoltaje automático, opera desde 100 a 240 volts; jamás tendrá que preguntar si hay 110 ó 220 V… Mire bien este equipo: este es su nuevo “camión de exteriores” Maneja 4 MIC y una línea, desde teléfonos celulares o líneas fijas

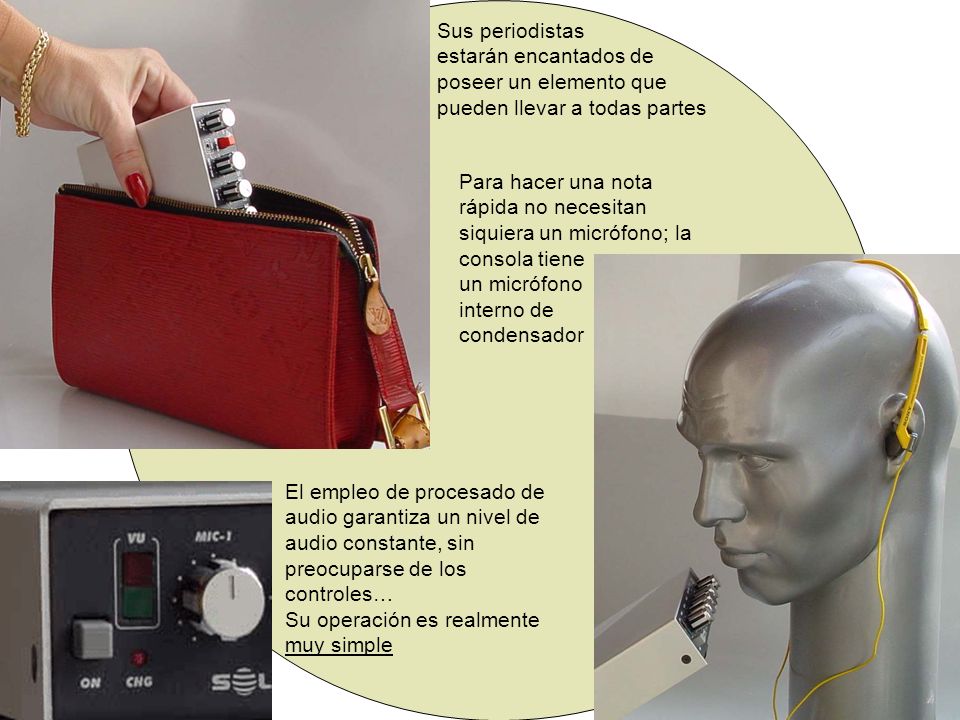

56 Sus periodistas estarán encantados de poseer un elemento que pueden llevar a todas partes
Para hacer una nota rápida no necesitan siquiera un micrófono; la consola tiene un micrófono interno de condensador El empleo de procesado de audio garantiza un nivel de audio constante, sin preocuparse de los controles… Su operación es realmente muy simple

57 La consola puede ser llevada en la cintura o usada sobre la mesa
Incluye amplificador de auriculares, pudiendo manejar hasta 4 unidades. Opera 4 micrófonos, uno de ellos interno

58 La consola MB 2100 está especialmente diseñada para optimizar el uso de la nueva tecnología VQR (Voice Quality Restoration), creada por Solidyne para transmitir la voz humana por un celular o línea fija, con calidad cuasi-Estudio Recomendamos escuchar en nuestro sitio WEB la excelente calidad de audio que es posible lograr El VQR es el único sistema del mercado que tiene cero retardo. Esto permite el trabajo de periodistas desde la estación de radio Híbrido con VQR Calidad de audio telefónica Voz restaurada con calidad de audio de Estudio

59 Transmisión de Espectáculos Musicales, Festivales, Desfiles, etc
Consola S500-6M Transmisión Estéreo desde Exteriores Transmisión de Espectáculos Musicales, Festivales, Desfiles, etc

60 Consola de Exteriores S500-6M Estéreo
Fuente switching regulada 90 – 240 V Se enchufa en cualquier lugar del mundo Tenga su Estudio de Transmisión Estéreo dentro de un portafolio ejecutivo Puede conectarse con estudios por Internet, Link de Radio Solidyne o una conexión telefónica

61 Operación estéreo con 6 micrófonos y enlace con estudios por Internet
Alta fidelidad a bajo costo para su radio de FM

62 También es posible un enlace mono a través de línea telefónica para trabajos con periodismo o transmisión de eventos deportivos Maneja el retorno desde Estudios para mantener contacto permanente full dúplex

63 Gracias por brindarnos su tiempo…
Mientras Ud utiliza hoy nuestros confiables productos, seguiremos investigando para ofrecerle mañana mejores opciones...
