1 2003 HYPACK MAX Training Seminar1 Sample_Hysweep_Survey_100 100 – Ejemplo de Colleccion de Datos en Hysweep ® Levantamiento

2 2003 HYPACK MAX Training Seminar2 Sample_Hysweep_Survey_100 100 – Ejemplo de Colleccion de Datos en Hysweep ® Levantamiento Los Programas a Iniciar: Lance HYPACK® + HYSWEEP® Levantamiento juntos. Use Menú o Barra del Icono. Registrando datos: Inciart/Parar Registro en HYPACK® Levantamiento El menú, atajos o automático

3 2003 HYPACK MAX Training Seminar3 Sample_Hysweep_Survey_100 100 – HYSWEEP® Ventana Principal Los archivos de datos en el área del título Indicadores de Alarmas: - Verde= OK - Amarillo = Cuidado - Rojo = Peligro! - Pulse el indicador para ver la causa de la alarma. Medidas del sistema: Hora de Sonda, la Profundidad del Haz Nadir, la Marea, etc.,

4 2003 HYPACK MAX Training Seminar4 Sample_Hysweep_Survey_100 100 – HYSWEEP® Perfil Ventana Vista de barrido simple desde destras mirando hacia delante Codigo de color basado en la calidad de haz siendo 1st nivel de Control de Calidad( QC)

5 2003 HYPACK MAX Training Seminar5 Sample_Hysweep_Survey_100 100 – HYSWEEP® 3-D Fondo Increible Herramientas de visualizacion de fondo. Wire-frame y modelo TIN solido/color Blancos y mediciones con clic y arrastre

6 2003 HYPACK MAX Training Seminar6 Sample_Hysweep_Survey_100 100 – HYSWEEP® Ventana de Sidescan Despliegue de traditional gris escala puede ser invertido. Geo-referenciado. Blanco y mediciones con cursor

7 2003 HYPACK MAX Training Seminar7 Sample_Hysweep_Survey_100 100 – Alarmas de HYSWEEP® Preste la Atención a los Indicadores Interrupción: La pérdida de comunicación con el dispositivo. Tendencia de Oleaje Drift: Después de un giro afilado, los compensadores de Oleaje todavia piensan que el barco está en un período de olas. No bueno. Diferencia Multibeam vs Haz Simple: La comparación estadística. Diferencia de Multibeam Solape: La comparación estadística dentro de las celdas de la grilla.

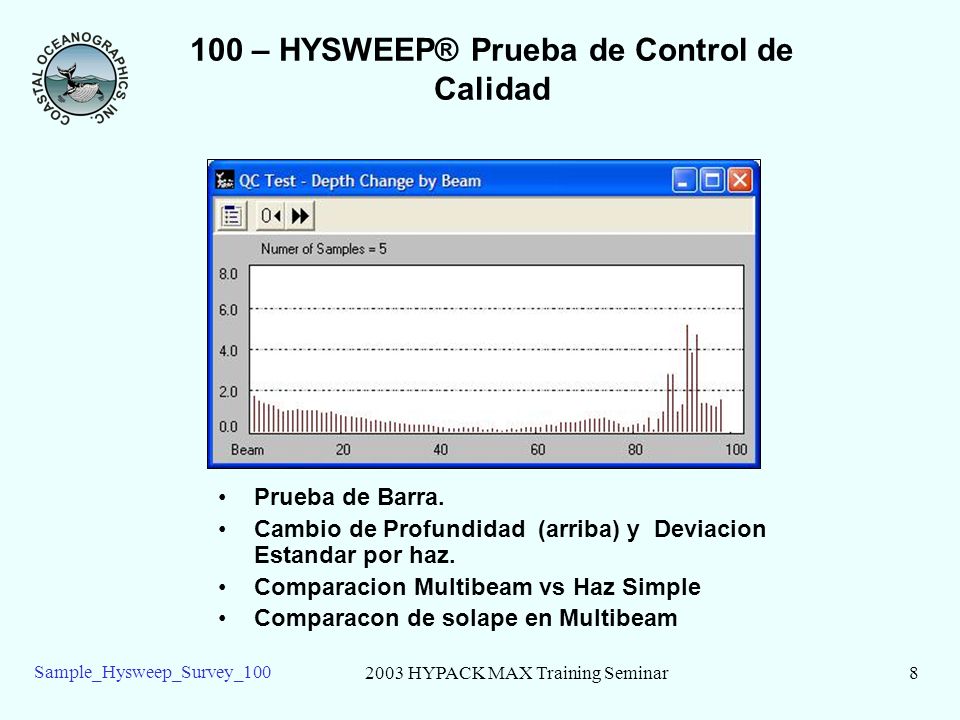

8 2003 HYPACK MAX Training Seminar8 Sample_Hysweep_Survey_100 100 – HYSWEEP® Prueba de Control de Calidad Prueba de Barra. Cambio de Profundidad (arriba) y Deviacion Estandar por haz. Comparacion Multibeam vs Haz Simple Comparacon de solape en Multibeam

9 2003 HYPACK MAX Training Seminar9 Sample_Hysweep_Survey_100 100 – HYSWEEP® Barra de Prueba Calcula la profundidad promedia de la barra en 3 segundos intervalo. La puerta de profundidad y límites del ángulo para tomar sondas de la barra.

10 2003 HYPACK MAX Training Seminar10 Sample_Hysweep_Survey_100 100 – HYSWEEP® Correcciones en Tiempo Real Marea: De HYPACK® Levantamiento – Indicador de marea automatizada, RTK GPS, la entrada manual.. Calado y Settlement: De una tabla o entrada manual en o HYPACK® MAX Survey. Velocidad de Sonido: Importar de archivo..

11 2003 HYPACK MAX Training Seminar11 Sample_Hysweep_Survey_100 100 – HYSWEEP® Playback Los despliegues idénticos están disponibles en el modo de Playback de Levantamiento.
