Medición de Desplazamiento Bombas y Motores hidráulicos.

Presentación del tema: "Medición de Desplazamiento Bombas y Motores hidráulicos."— Transcripción de la presentación:

1 Medición de Desplazamiento Bombas y Motores hidráulicos

2 Tipos de bombas y motores

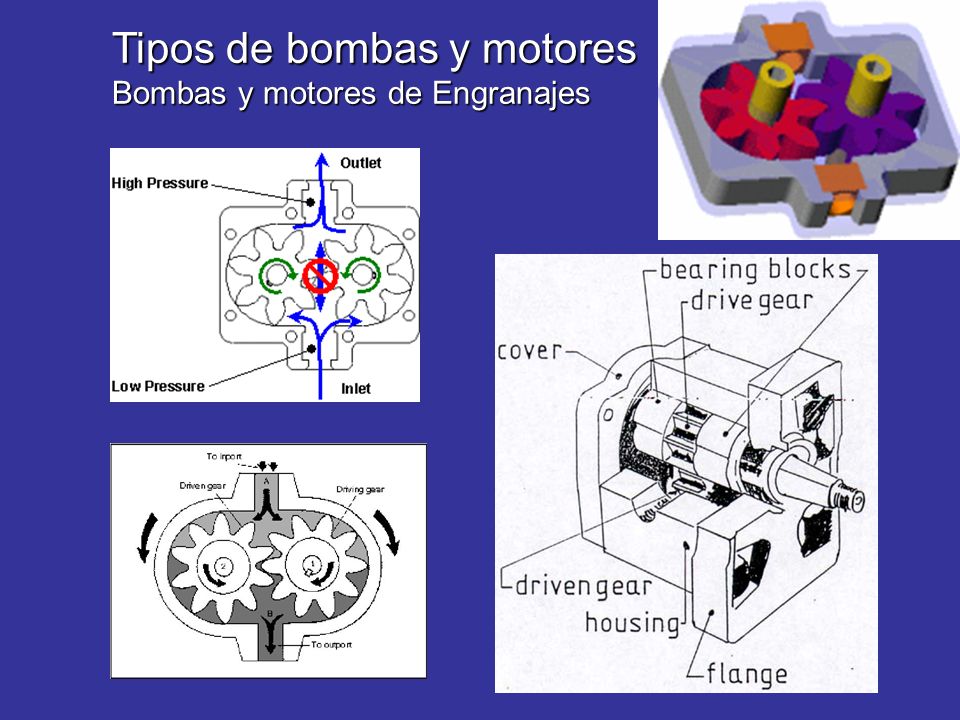

Bombas y motores de Engranajes

3 V = *(A²-B²)*L*K/2 Tipos de bombas y motores
Bombas y motores de Engranajes A = diámetro exterior engranaje B = diámetro interior engranaje L = Longitud engranaje K = Volumen relativo entre espacio y diente V = *(A²-B²)*L*K/2

4 Tipos de bombas y motores

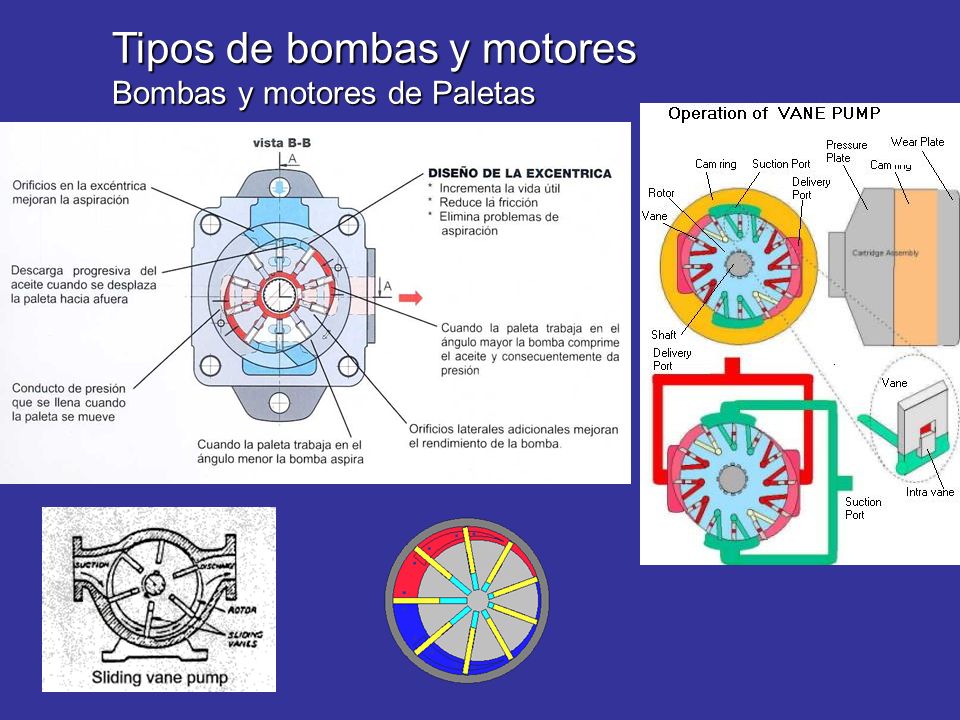

Bombas y motores de Paletas

5 V = *(A²-B²)*L/4-K Donde K=(A-B)*S*N Tipos de bombas y motores
Bombas y motores de Paletas simple efecto A = Diámetro estator B = Diámetro rotor L = Longitud paletas S = Espesor paletas N = Numero paletas V = *(A²-B²)*L/4-K Donde K=(A-B)*S*N

6 V = *(A²-B²)*L/4-K Donde K=(A-B)*S*N Tipos de bombas y motores
Bombas y motores de Paletas doble efecto A = Diámetro mayor estator B = Diámetro menor estator L = Longitud paletas S = Espesor paletas N = Numero paletas V = *(A²-B²)*L/4-K Donde K=(A-B)*S*N Nota : hay bombas donde K=0, por descarga paletas a zona presión

7 Tipos de bombas y motores

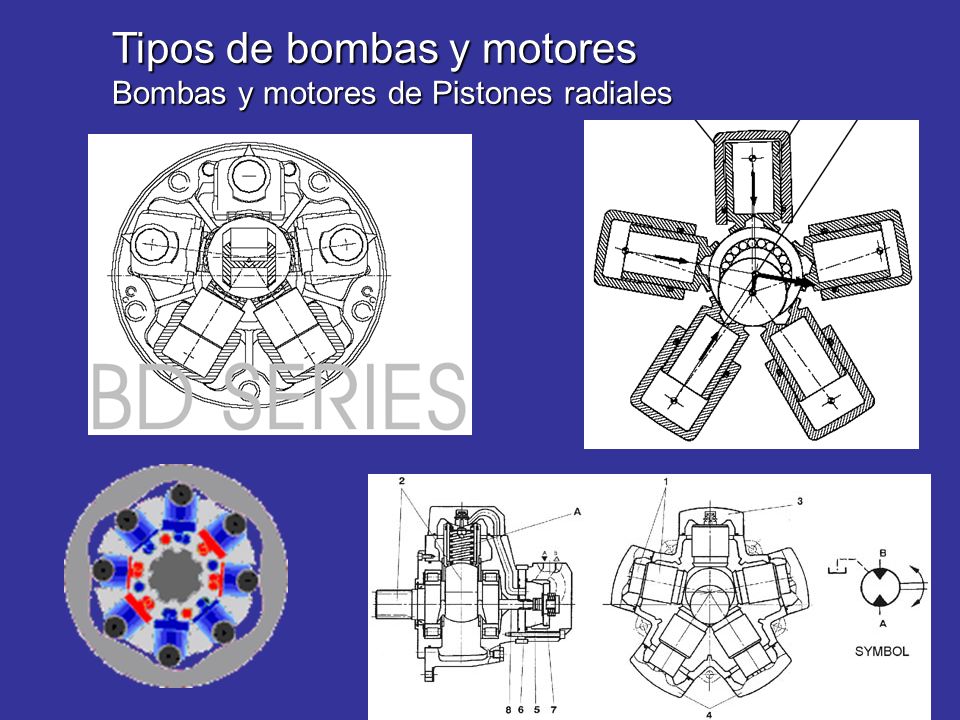

Bombas y motores de Pistones radiales

8 V = (*A²/4)*L*K*N Tipos de bombas y motores
Bombas y motores de Pistones radiales A = Diámetro pistón L = Carrera K = Numero camones N = Numero pistones V = (*A²/4)*L*K*N

9 Tipos de bombas y motores

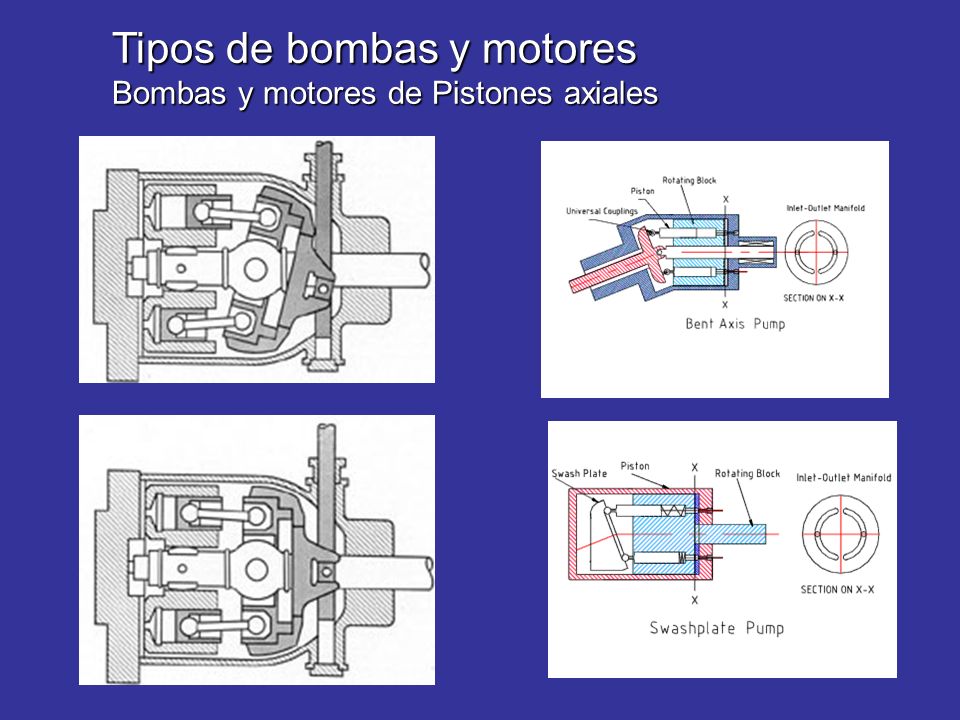

Bombas y motores de Pistones axiales

10 V = (*A²/4)*L*N Tipos de bombas y motores
Bombas y motores de Pistones axiales A = Diámetro pistón L = Carrera N = Numero pistones V = (*A²/4)*L*N
