1 MECANISMOS DE ENGRANAJES INTRODUCCION

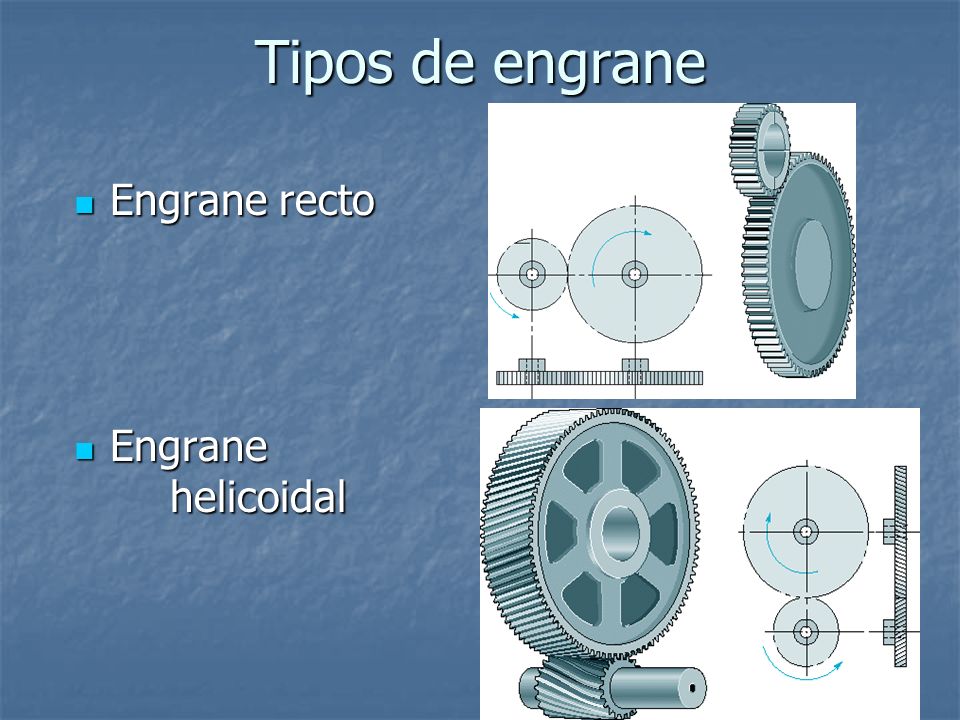

2 Tipos de engrane Engrane recto Engrane recto Engrane helicoidal Engrane helicoidal

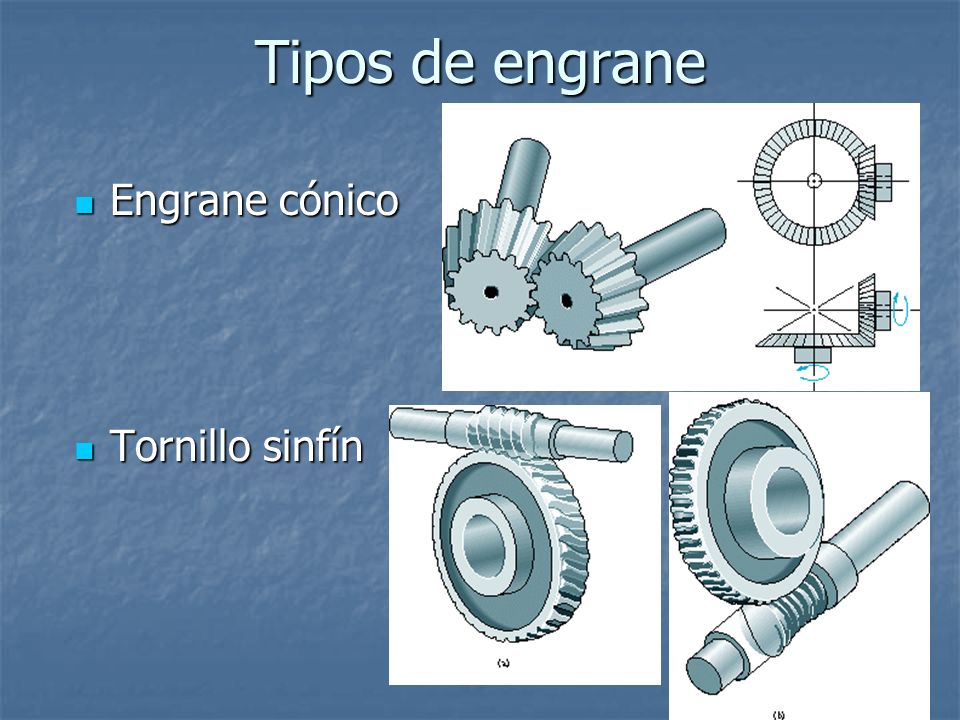

3 Tipos de engrane Engrane cónico Engrane cónico Tornillo sinfín Tornillo sinfín

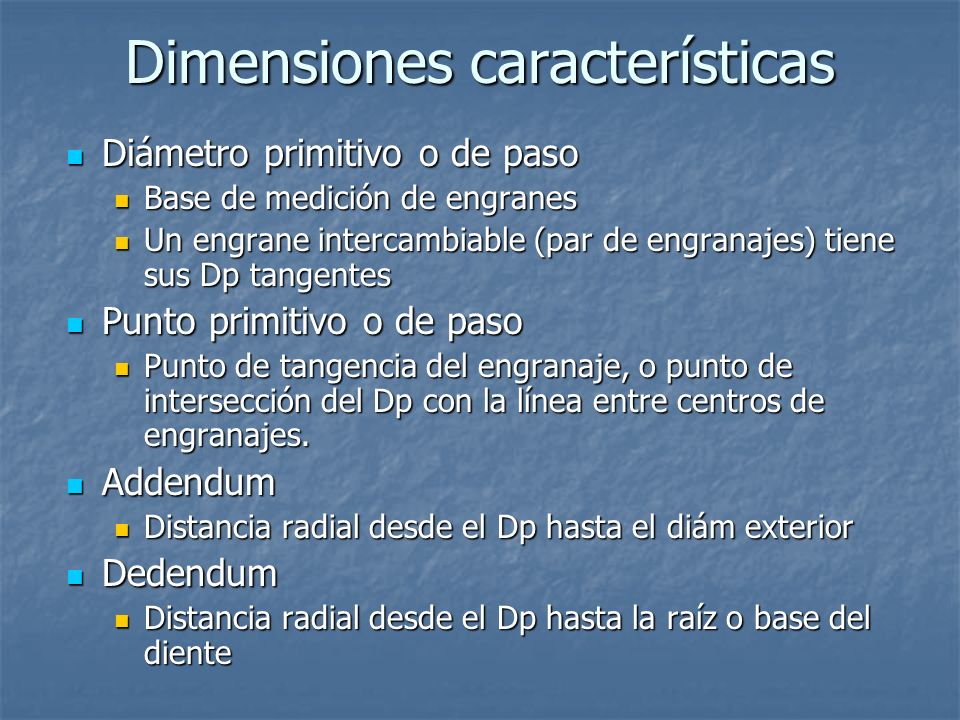

4 Dimensiones características Diámetro primitivo o de paso Diámetro primitivo o de paso Base de medición de engranes Base de medición de engranes Un engrane intercambiable (par de engranajes) tiene sus Dp tangentes Un engrane intercambiable (par de engranajes) tiene sus Dp tangentes Punto primitivo o de paso Punto primitivo o de paso Punto de tangencia del engranaje, o punto de intersección del Dp con la línea entre centros de engranajes. Punto de tangencia del engranaje, o punto de intersección del Dp con la línea entre centros de engranajes. Addendum Addendum Distancia radial desde el Dp hasta el diám exterior Distancia radial desde el Dp hasta el diám exterior Dedendum Dedendum Distancia radial desde el Dp hasta la raíz o base del diente Distancia radial desde el Dp hasta la raíz o base del diente

5

6 a

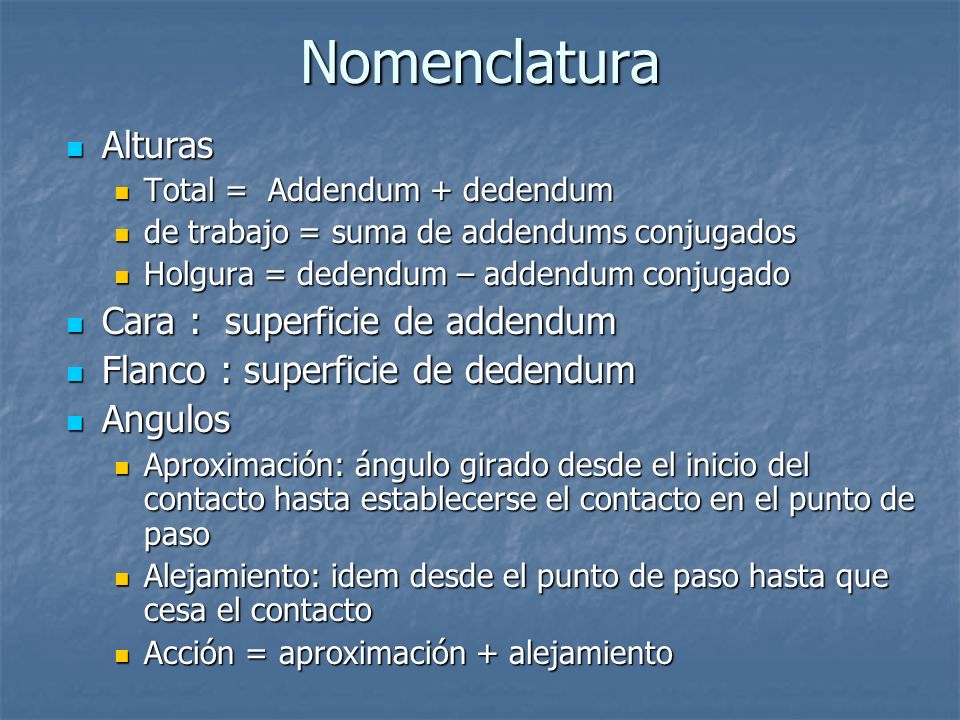

7 Nomenclatura Alturas Alturas Total = Addendum + dedendum Total = Addendum + dedendum de trabajo = suma de addendums conjugados de trabajo = suma de addendums conjugados Holgura = dedendum – addendum conjugado Holgura = dedendum – addendum conjugado Cara : superficie de addendum Cara : superficie de addendum Flanco : superficie de dedendum Flanco : superficie de dedendum Angulos Angulos Aproximación: ángulo girado desde el inicio del contacto hasta establecerse el contacto en el punto de paso Aproximación: ángulo girado desde el inicio del contacto hasta establecerse el contacto en el punto de paso Alejamiento: idem desde el punto de paso hasta que cesa el contacto Alejamiento: idem desde el punto de paso hasta que cesa el contacto Acción = aproximación + alejamiento Acción = aproximación + alejamiento

8 Paso de engrane Medida del espaciamiento y tamaño de los dientes Medida del espaciamiento y tamaño de los dientes Paso circular: distancia medida sobre la Cp entre puntos correspondientes de dientes contiguos. Paso circular: distancia medida sobre la Cp entre puntos correspondientes de dientes contiguos. Pc = π * Dp / N (mm) Pc = π * Dp / N (mm) Paso diametral: relación entre el número de dientes y el Dp. Paso diametral: relación entre el número de dientes y el Dp. Pc (en ) Pc (en ) Módulo: relación entre el Dp y el número de dientes Módulo: relación entre el Dp y el número de dientes M = p [mm] / π M = p [mm] / π

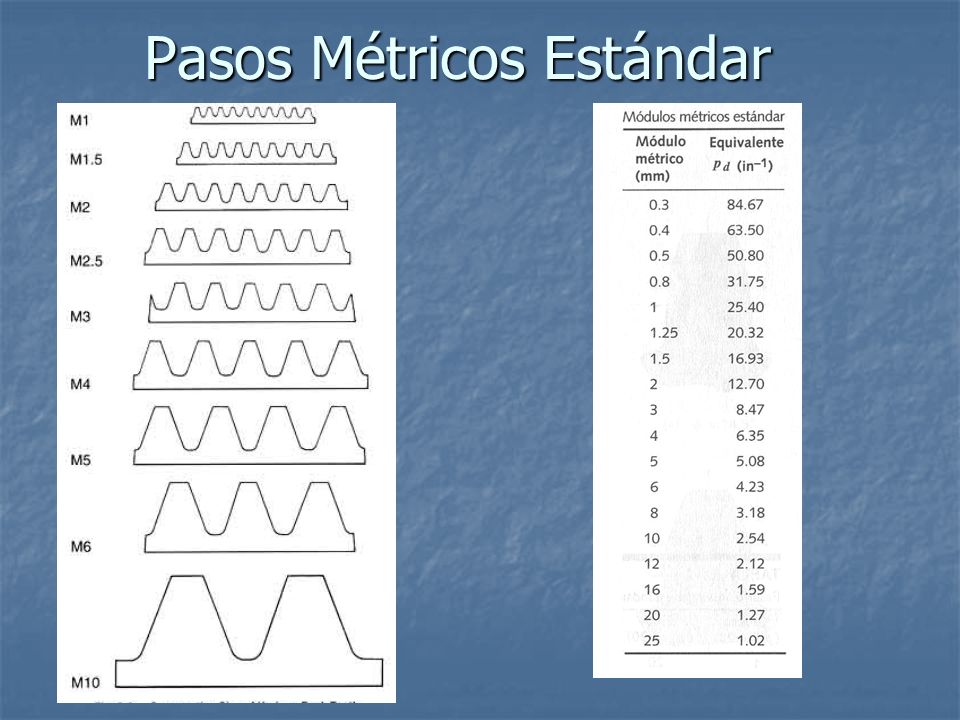

9 Pasos Métricos Estándar

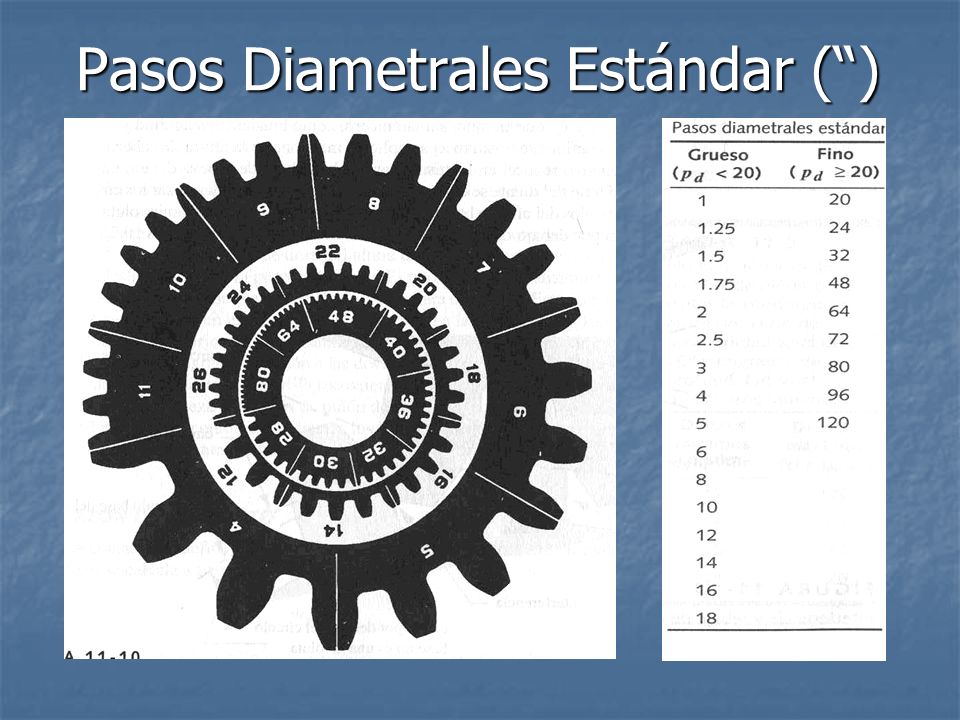

10 Pasos Diametrales Estándar () Pasos Diametrales Estándar ()

11 Sistemas de dientes Para que los engranajes sean intercambiables y estandarizar la producción, las proporciones de los dientes de engranaje están tabuladas, al igual que los módulos y ángulos de presión. Para que los engranajes sean intercambiables y estandarizar la producción, las proporciones de los dientes de engranaje están tabuladas, al igual que los módulos y ángulos de presión. Sajona Métrica Sajona Métrica Ver también carpetas Animaciones de Engranes y Aportes curso Gerez
