DIARIO OFICIAL OCTUBRE DE 1993 NORMA ELECTRICA PARA PISCINAS Y FUENTES.

Presentación del tema: "DIARIO OFICIAL OCTUBRE DE 1993 NORMA ELECTRICA PARA PISCINAS Y FUENTES."— Transcripción de la presentación:

1 DIARIO OFICIAL OCTUBRE DE 1993 NORMA ELECTRICA PARA PISCINAS Y FUENTES

2

3

4

5

6

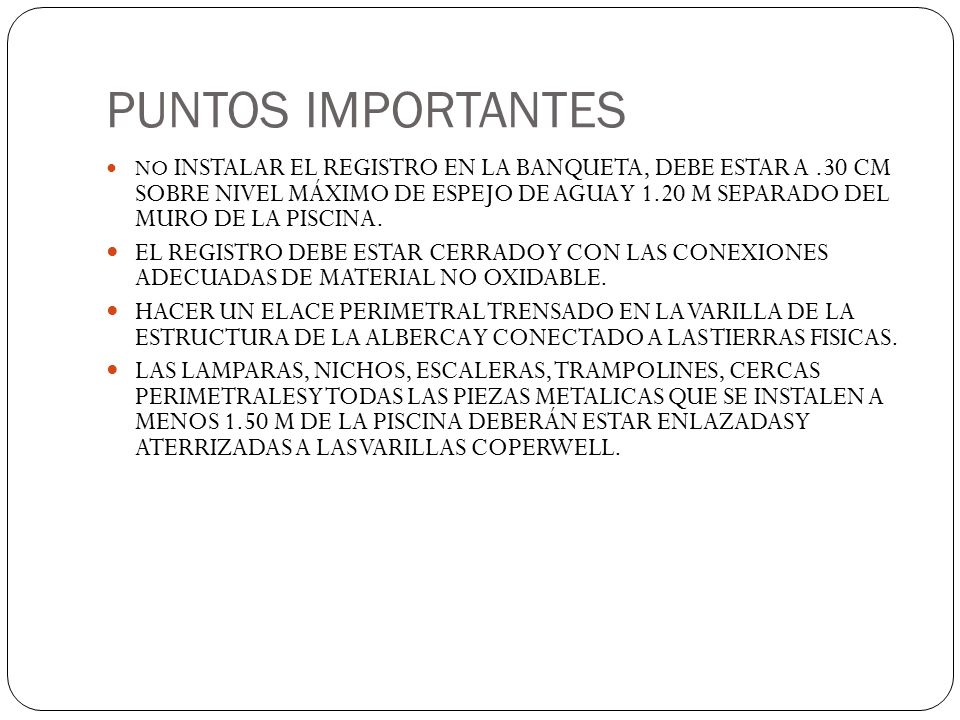

7 PUNTOS IMPORTANTES NO INSTALAR EL REGISTRO EN LA BANQUETA, DEBE ESTAR A.30 CM SOBRE NIVEL MÁXIMO DE ESPEJO DE AGUA Y 1.20 M SEPARADO DEL MURO DE LA PISCINA. EL REGISTRO DEBE ESTAR CERRADO Y CON LAS CONEXIONES ADECUADAS DE MATERIAL NO OXIDABLE. HACER UN ELACE PERIMETRAL TRENSADO EN LA VARILLA DE LA ESTRUCTURA DE LA ALBERCA Y CONECTADO A LAS TIERRAS FISICAS. LAS LAMPARAS, NICHOS, ESCALERAS, TRAMPOLINES, CERCAS PERIMETRALES Y TODAS LAS PIEZAS METALICAS QUE SE INSTALEN A MENOS 1.50 M DE LA PISCINA DEBERÁN ESTAR ENLAZADAS Y ATERRIZADAS A LAS VARILLAS COPERWELL.

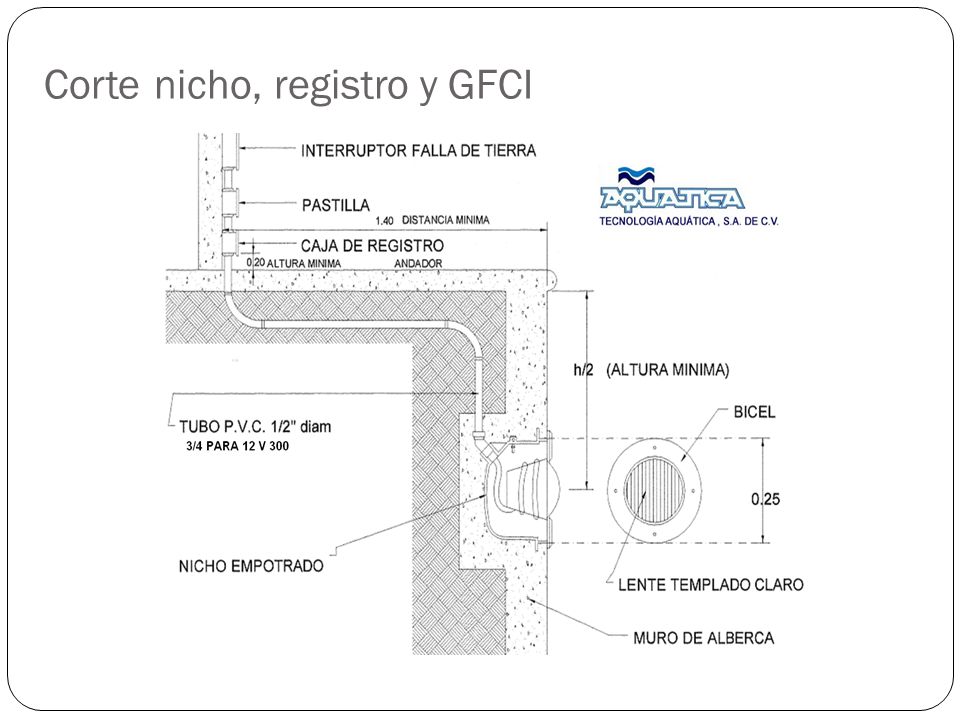

8 Corte nicho, registro y GFCI

9 INTERRUPTORES DE FALLA A TIERRA GFCI SE INSTALA UNO POR CADA DOS LAMPARAS, SON SUMAMENTE SENSIBLES Y SE DISPARAN AL MENOR DESBALANCE ELECTRICO. ESTE CIRCUITO DE SEGURIDAD DEBE ESTAR EN CADA INSTALACION DE LAMPARAS EN UNA PISCINA, SPA O FUENTE

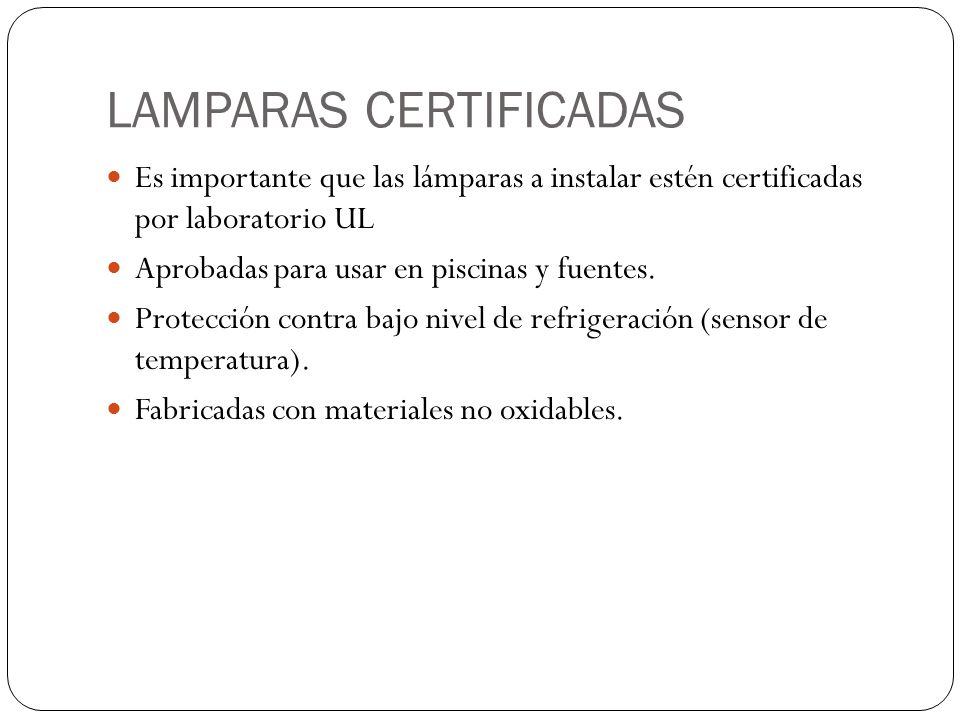

10 LAMPARAS CERTIFICADAS Es importante que las lámparas a instalar estén certificadas por laboratorio UL Aprobadas para usar en piscinas y fuentes. Protección contra bajo nivel de refrigeración (sensor de temperatura). Fabricadas con materiales no oxidables.

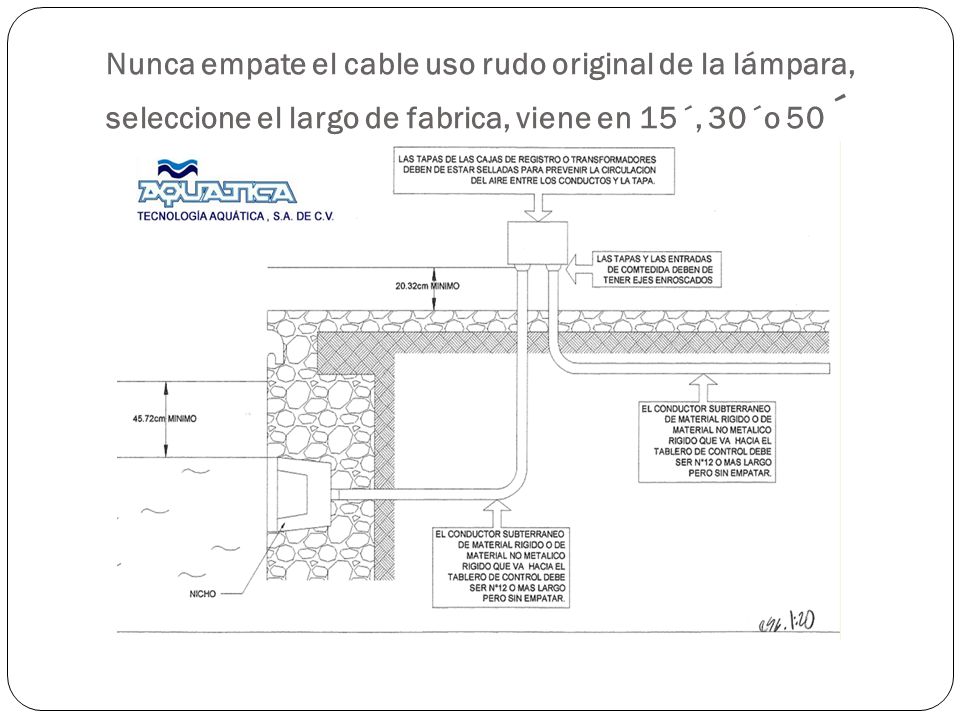

11 Nunca empate el cable uso rudo original de la lámpara, seleccione el largo de fabrica, viene en 15´, 30´o 50 ´

12

13

14

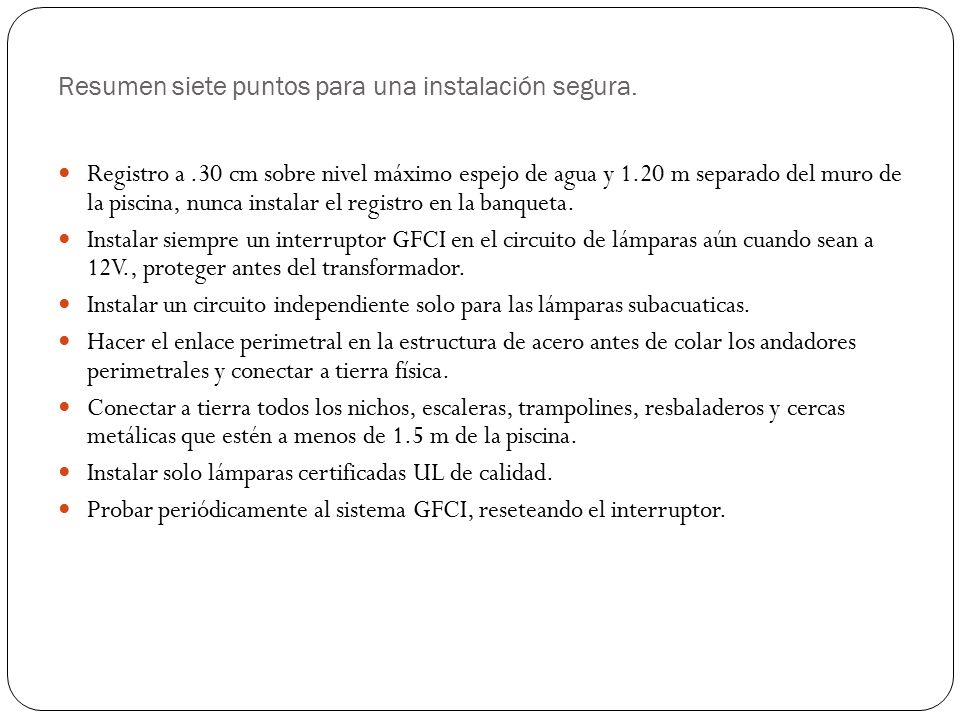

15 Resumen siete puntos para una instalación segura. Registro a.30 cm sobre nivel máximo espejo de agua y 1.20 m separado del muro de la piscina, nunca instalar el registro en la banqueta. Instalar siempre un interruptor GFCI en el circuito de lámparas aún cuando sean a 12V., proteger antes del transformador. Instalar un circuito independiente solo para las lámparas subacuaticas. Hacer el enlace perimetral en la estructura de acero antes de colar los andadores perimetrales y conectar a tierra física. Conectar a tierra todos los nichos, escaleras, trampolines, resbaladeros y cercas metálicas que estén a menos de 1.5 m de la piscina. Instalar solo lámparas certificadas UL de calidad. Probar periódicamente al sistema GFCI, reseteando el interruptor.
