1 LA UNIDAD DE ADMINISTRACION Y FISCALIZACION DEL PROYECTO HIDROELECTRICO QUIJOS INFORMA: LA UNIDAD DE ADMINISTRACION Y FISCALIZACION DEL PROYECTO HIDROELECTRICO QUIJOS INFORMA: EMPRESA ELECTRICA “QUITO” S.A. Favor haga click PROYECTO HIDROELECTRICO “VICTORIA” PROYECTO HIDROELECTRICO “VICTORIA”

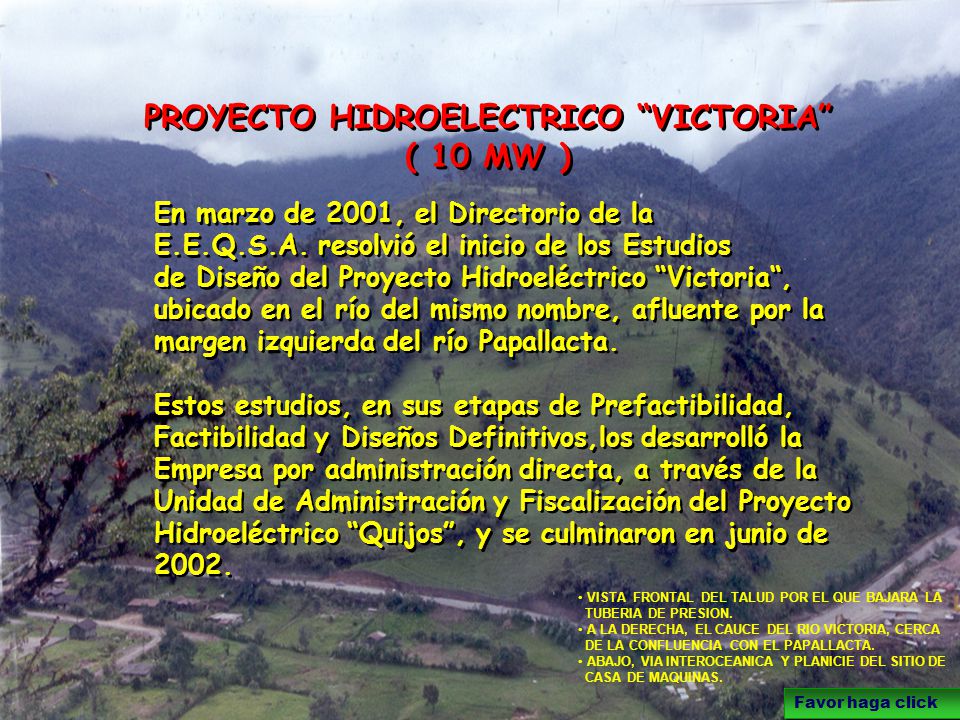

2 En marzo de 2001, el Directorio de la E.E.Q.S.A. resolvió el inicio de los Estudios de Diseño del Proyecto Hidroeléctrico “Victoria“, ubicado en el río del mismo nombre, afluente por la margen izquierda del río Papallacta. Estos estudios, en sus etapas de Prefactibilidad, Factibilidad y Diseños Definitivos,los desarrolló la Empresa por administración directa, a través de la Unidad de Administración y Fiscalización del Proyecto Hidroeléctrico “Quijos”, y se culminaron en junio de 2002. En marzo de 2001, el Directorio de la E.E.Q.S.A. resolvió el inicio de los Estudios de Diseño del Proyecto Hidroeléctrico “Victoria“, ubicado en el río del mismo nombre, afluente por la margen izquierda del río Papallacta. Estos estudios, en sus etapas de Prefactibilidad, Factibilidad y Diseños Definitivos,los desarrolló la Empresa por administración directa, a través de la Unidad de Administración y Fiscalización del Proyecto Hidroeléctrico “Quijos”, y se culminaron en junio de 2002. PROYECTO HIDROELECTRICO “VICTORIA” ( 10 MW ) PROYECTO HIDROELECTRICO “VICTORIA” ( 10 MW ) VISTA FRONTAL DEL TALUD POR EL QUE BAJARA LA TUBERIA DE PRESION. A LA DERECHA, EL CAUCE DEL RIO VICTORIA, CERCA DE LA CONFLUENCIA CON EL PAPALLACTA. ABAJO, VIA INTEROCEANICA Y PLANICIE DEL SITIO DE CASA DE MAQUINAS. Favor haga click

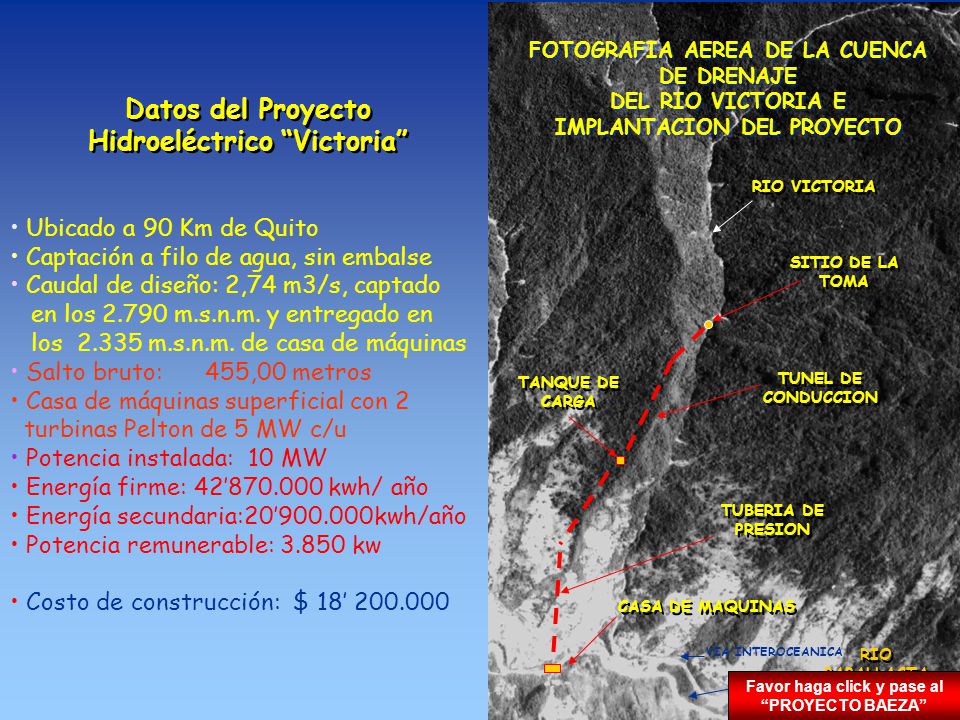

3 FOTOGRAFIA AEREA DE LA CUENCA DE DRENAJE DEL RIO VICTORIA E IMPLANTACION DEL PROYECTO FOTOGRAFIA AEREA DE LA CUENCA DE DRENAJE DEL RIO VICTORIA E IMPLANTACION DEL PROYECTO SITIO DE LA TOMA TANQUE DE CARGA TUBERIA DE PRESION CASA DE MAQUINAS TUNEL DE CONDUCCION RIO PAPALLACTA VIA INTEROCEANICA Datos del Proyecto Hidroeléctrico “Victoria” Datos del Proyecto Hidroeléctrico “Victoria” Ubicado a 90 Km de Quito Captación a filo de agua, sin embalse Caudal de diseño: 2,74 m3/s, captado en los 2.790 m.s.n.m. y entregado en los 2.335 m.s.n.m. de casa de máquinas Salto bruto: 455,00 metros Casa de máquinas superficial con 2 turbinas Pelton de 5 MW c/u Potencia instalada: 10 MW Energía firme: 42’870.000 kwh/ año Energía secundaria:20’900.000kwh/año Potencia remunerable: 3.850 kw Costo de construcción: $ 18’ 200.000 Favor haga click RIO VICTORIA Favor haga click Favor haga click y pase al “PROYECTO BAEZA”
