1 LA UNIDAD DE ADMINISTRACION Y FISCALIZACION DEL PROYECTO HIDROELECTRICO QUIJOS INFORMA: EMPRESA ELECTRICA QUITO S.A. EMPRESA ELECTRICA QUITO S.A. Favor haga click PROYECTO HIDROELECTRICO BAEZA PROYECTO HIDROELECTRICO BAEZA

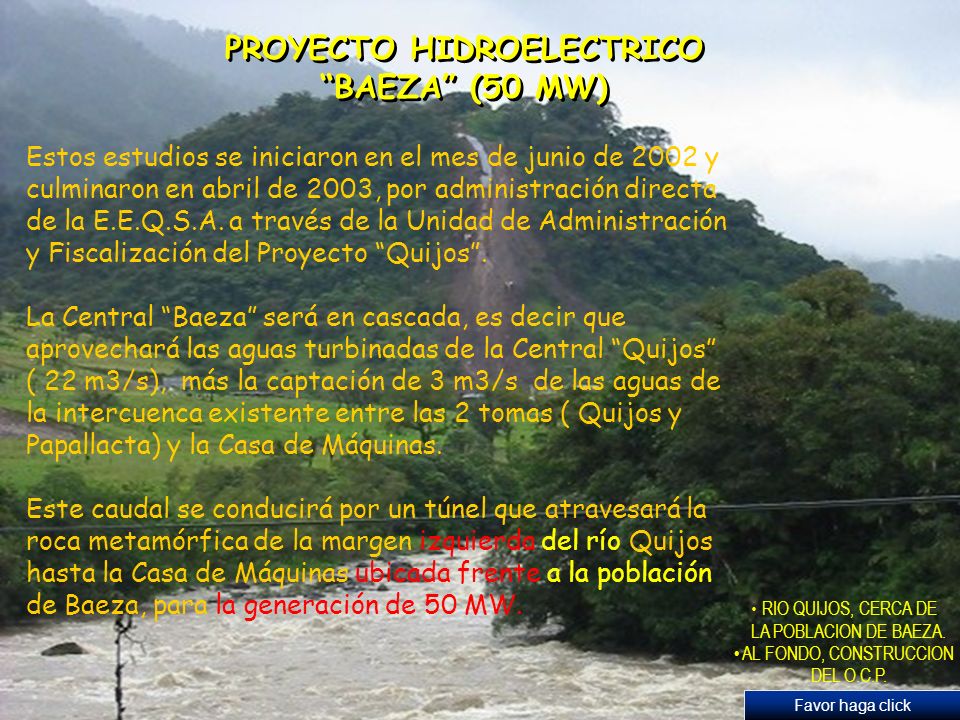

2 PROYECTO HIDROELECTRICO BAEZA (50 MW) Favor haga click RIO QUIJOS, CERCA DE LA POBLACION DE BAEZA. AL FONDO, CONSTRUCCION DEL O.C.P. Estos estudios se iniciaron en el mes de junio de 2002 y culminaron en abril de 2003, por administración directa de la E.E.Q.S.A. a través de la Unidad de Administración y Fiscalización del Proyecto Quijos. La Central Baeza será en cascada, es decir que aprovechará las aguas turbinadas de la Central Quijos ( 22 m3/s), más la captación de 3 m3/s de las aguas de la intercuenca existente entre las 2 tomas ( Quijos y Papallacta) y la Casa de Máquinas. Este caudal se conducirá por un túnel que atravesará la roca metamórfica de la margen izquierda del río Quijos hasta la Casa de Máquinas ubicada frente a la población de Baeza, para la generación de 50 MW. Favor haga click Favor haga click

3 Favor haga click TALUD POR DONDE BAJARA LA TUBERIA DE PRESION Y SITIO DE CASA DE MAQUINAS FRENTE A LA POBLACION DE BAEZA DATOS DEL PROYECTO BAEZA - Caudal de diseño: 25 m3/s - Captación de aguas turbinadas de la Central Quijos y remanentes de la intercuenca, mediante dique de derivación, rejillas, desripiador y sedimentador en la cota m.s.n.m. - Salto bruto: 238 metros - Casa de Máquinas superficial con 3 turbinas Francis de eje vertical, en la cota m.s.n.m. - Capacidad instalada: 50 MW - Energía firme: 239 GWH/ año - Energía secundaria: 104 GWH/año - Potencia remunerable puesta a disposición: 19 MW - Período de construcción: 48 meses Costo del Proyecto: USD Caudal de diseño: 25 m3/s - Captación de aguas turbinadas de la Central Quijos y remanentes de la intercuenca, mediante dique de derivación, rejillas, desripiador y sedimentador en la cota m.s.n.m. - Salto bruto: 238 metros - Casa de Máquinas superficial con 3 turbinas Francis de eje vertical, en la cota m.s.n.m. - Capacidad instalada: 50 MW - Energía firme: 239 GWH/ año - Energía secundaria: 104 GWH/año - Potencia remunerable puesta a disposición: 19 MW - Período de construcción: 48 meses Costo del Proyecto: USD Favor haga click Favor haga click

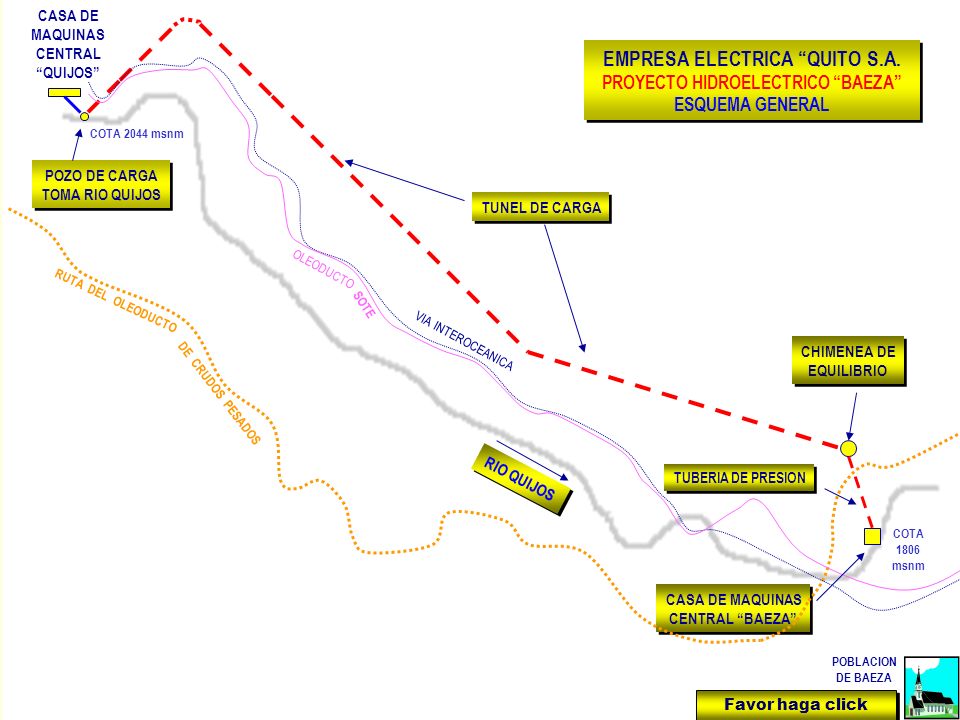

4 CASA DE MAQUINAS CENTRAL QUIJOS POZO DE CARGA TOMA RIO QUIJOS POZO DE CARGA TOMA RIO QUIJOS TUNEL DE CARGA RIO QUIJOS CHIMENEA DE EQUILIBRIO CHIMENEA DE EQUILIBRIO CASA DE MAQUINAS CENTRAL BAEZA CASA DE MAQUINAS CENTRAL BAEZA TUBERIA DE PRESION EMPRESA ELECTRICA QUITO S.A. PROYECTO HIDROELECTRICO BAEZA ESQUEMA GENERAL EMPRESA ELECTRICA QUITO S.A. PROYECTO HIDROELECTRICO BAEZA ESQUEMA GENERAL POBLACION DE BAEZA VIA INTEROCEANICA RUTA DEL OLEODUCTO DE CRUDOS PESADOS OLEODUCTO COTA 2044 msnm COTA 1806 msnm SOTE Favor haga click Favor haga click

5 VISTA DE UN OCASO SOBRE LA CUMBRE DEL ANTISANA (SILLA DEL SOL), DE CUYOS GLACIARES NACE EL RIO QUIJOS. FAVOR HAGA CLICK En la presente etapa, con el fin de incentivar la inversión en nuestros Proyectos de Generación Hidroeléctrica, por disposición de Gerencia General, se encuentra en proceso de conformación la convocatoria a una Licitación Internacional para la contratación de un Sistema B.O.T. ( Building-Operation-Transference), mediante la modalidad de concurso abierto y transparente en el esquema del Sistema de Negociación Directa Competitiva denominado SWISS CHALLENGE, que viabilizará el financiamiento y la construcción de los tres Proyectos Hidroeléctricos Quijos, Victoria y Baeza. En la presente etapa, con el fin de incentivar la inversión en nuestros Proyectos de Generación Hidroeléctrica, por disposición de Gerencia General, se encuentra en proceso de conformación la convocatoria a una Licitación Internacional para la contratación de un Sistema B.O.T. ( Building-Operation-Transference), mediante la modalidad de concurso abierto y transparente en el esquema del Sistema de Negociación Directa Competitiva denominado SWISS CHALLENGE, que viabilizará el financiamiento y la construcción de los tres Proyectos Hidroeléctricos Quijos, Victoria y Baeza. GRACIAS POR SU ATENCION GRACIAS POR SU ATENCION
