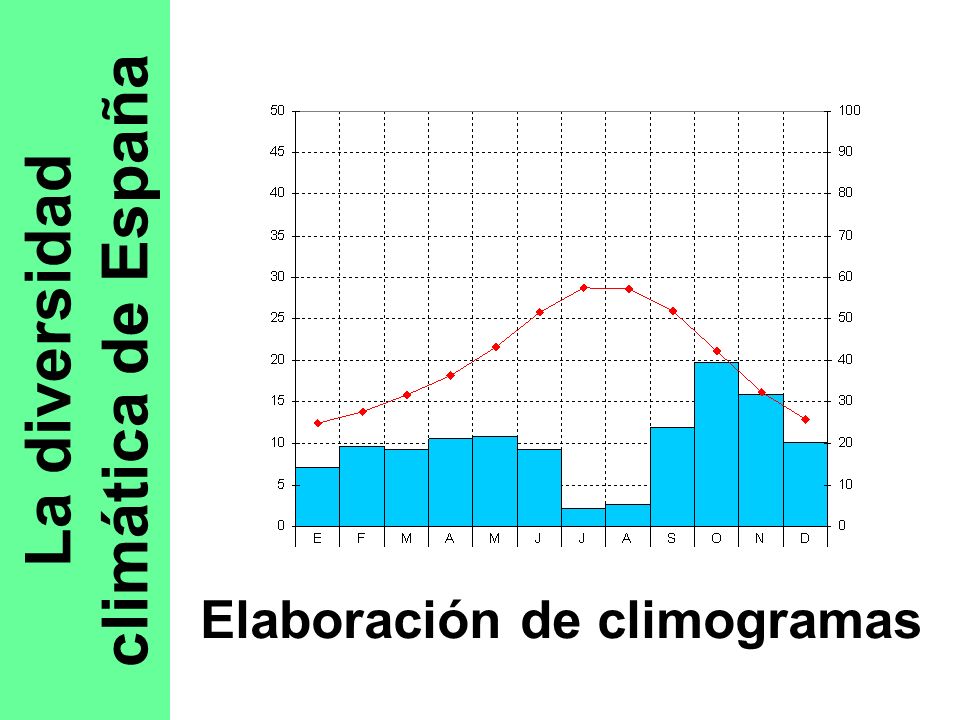

La diversidad climática de España Elaboración de climogramas
2
En cada uno de esos espacios debes colocar las iniciales de los meses

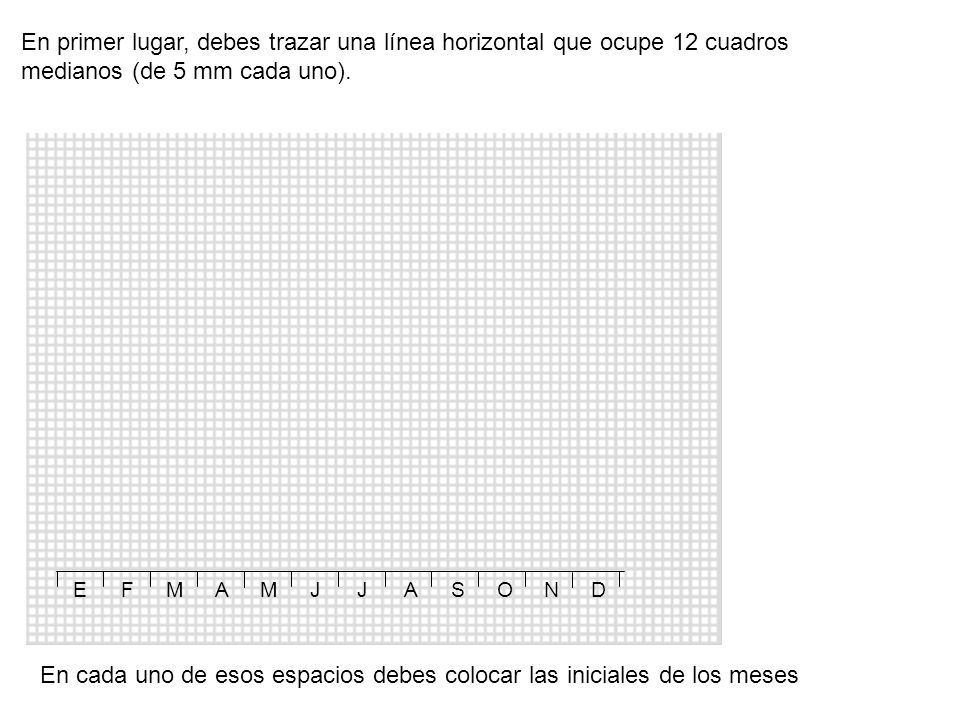

En primer lugar, debes trazar una línea horizontal que ocupe 12 cuadros medianos (de 5 mm cada uno). E F M A J S O N D En cada uno de esos espacios debes colocar las iniciales de los meses
3
A continuación, debes trazar un eje vertical a cada lado: el de la izquierda para las temperaturas (en ºC), y el de la derecha para las precipitaciones (en mm) P (mm) T (ºC) E F M A J S O N D También debes subdividir estos ejes, con la misma escala que el horizontal (5 mm por cuadro)
4

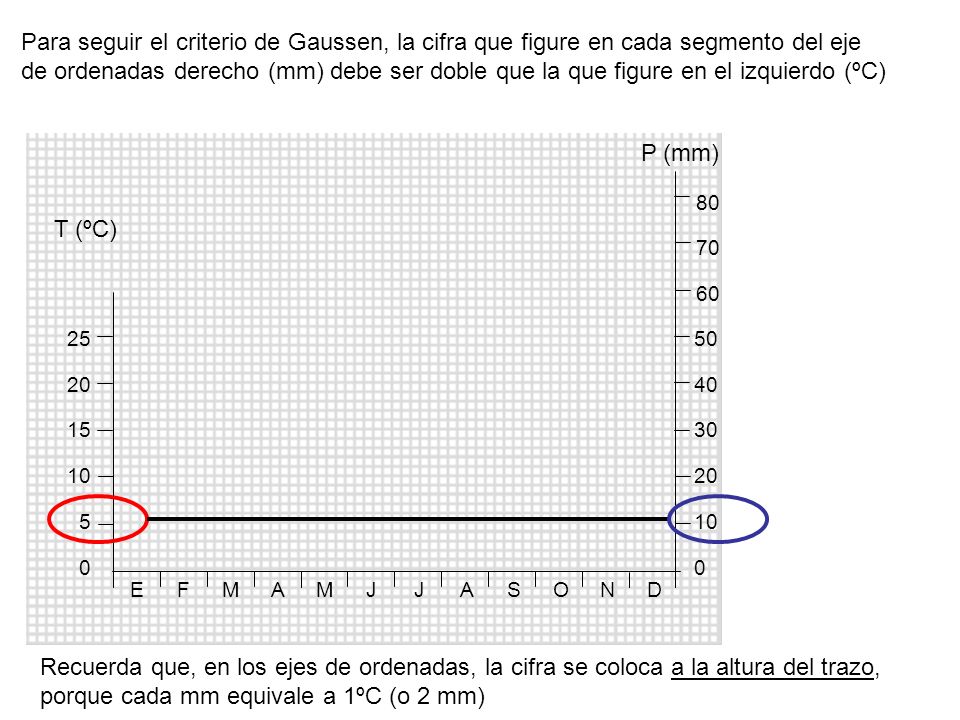

Para seguir el criterio de Gaussen, la cifra que figure en cada segmento del eje de ordenadas derecho (mm) debe ser doble que la que figure en el izquierdo (ºC) P (mm) 80 70 60 T (ºC) 25 20 15 10 5 50 40 30 20 10 E F M A J S O N D Recuerda que, en los ejes de ordenadas, la cifra se coloca a la altura del trazo, porque cada mm equivale a 1ºC (o 2 mm)
5

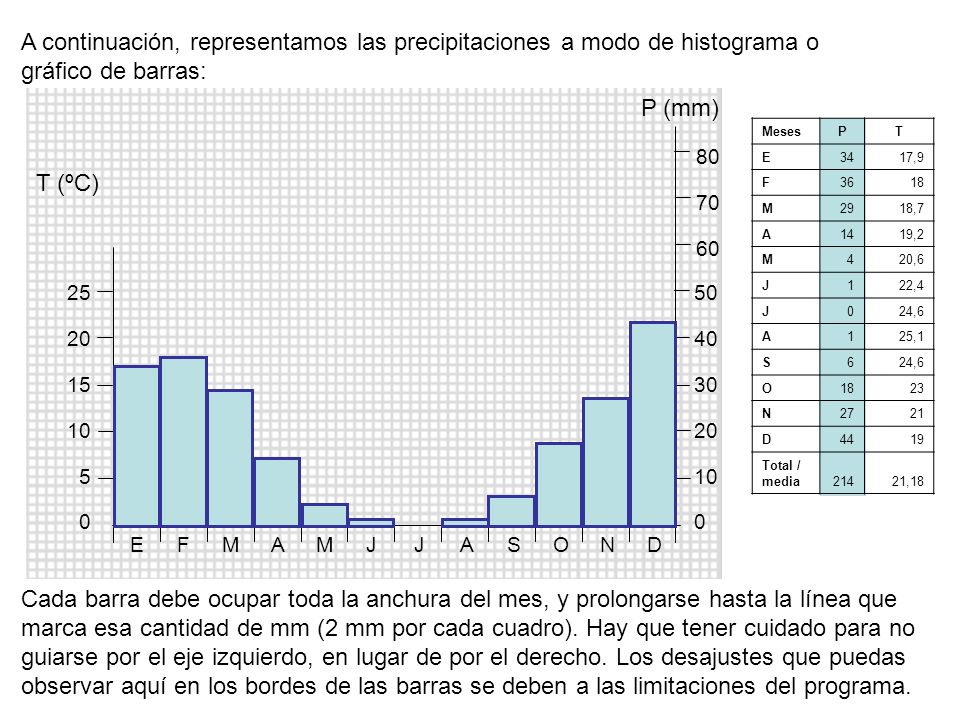

A continuación, representamos las precipitaciones a modo de histograma o gráfico de barras:
P (mm) Meses P T E 34 17,9 F 36 18 M 29 18,7 A 14 19,2 4 20,6 J 1 22,4 24,6 25,1 S 6 O 23 N 27 21 D 44 19 Total / media 214 21,18 80 70 60 T (ºC) 25 20 15 10 5 50 40 30 20 10 E F M A J S O N D Cada barra debe ocupar toda la anchura del mes, y prolongarse hasta la línea que marca esa cantidad de mm (2 mm por cada cuadro). Hay que tener cuidado para no guiarse por el eje izquierdo, en lugar de por el derecho. Los desajustes que puedas observar aquí en los bordes de las barras se deben a las limitaciones del programa.
6

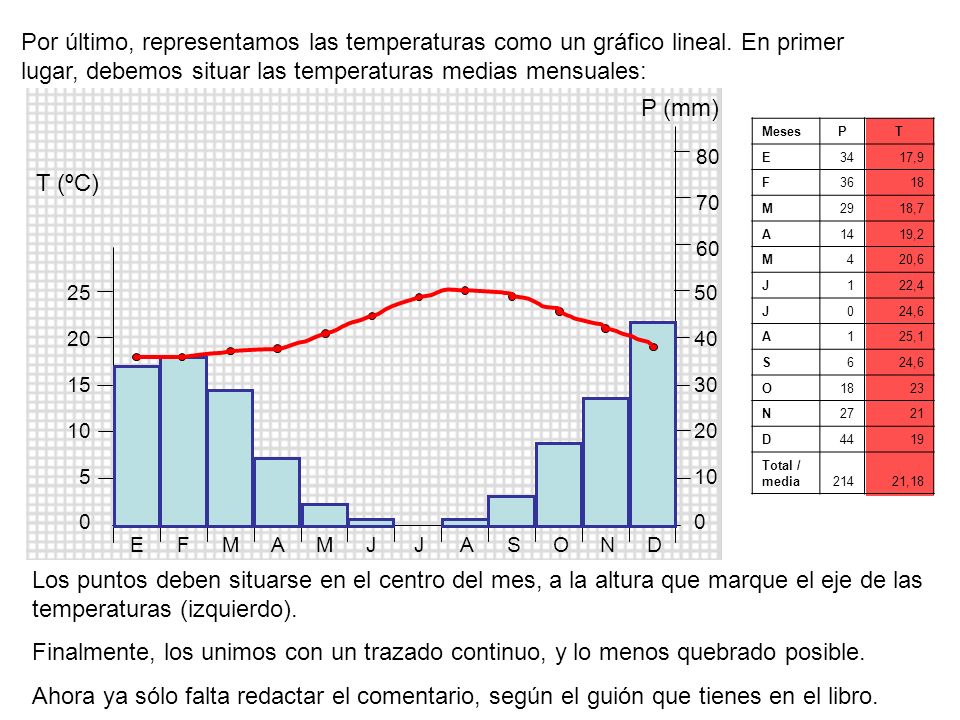

Por último, representamos las temperaturas como un gráfico lineal
Por último, representamos las temperaturas como un gráfico lineal. En primer lugar, debemos situar las temperaturas medias mensuales: P (mm) Meses P T E 34 17,9 F 36 18 M 29 18,7 A 14 19,2 4 20,6 J 1 22,4 24,6 25,1 S 6 O 23 N 27 21 D 44 19 Total / media 214 21,18 80 70 60 T (ºC) 25 20 15 10 5 50 40 30 20 10 E F M A J S O N D Los puntos deben situarse en el centro del mes, a la altura que marque el eje de las temperaturas (izquierdo). Finalmente, los unimos con un trazado continuo, y lo menos quebrado posible. Ahora ya sólo falta redactar el comentario, según el guión que tienes en el libro.
7

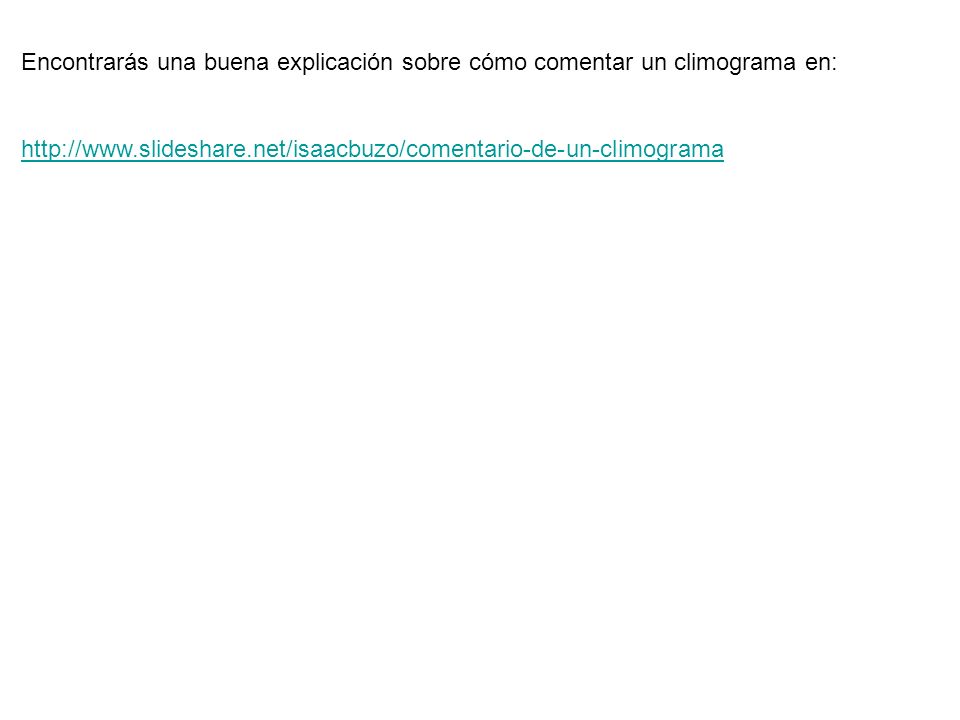

Encontrarás una buena explicación sobre cómo comentar un climograma en:
