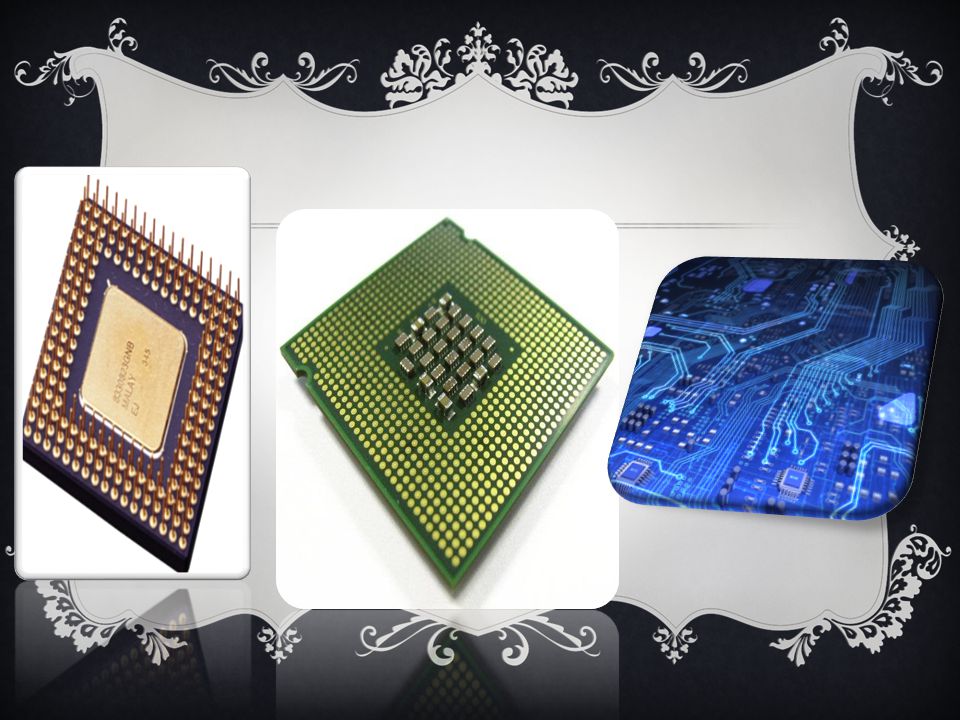

3 FUNDAMENTOS DE LA ELECTRONICA. ELECTRONICA:  Disciplina derivada de la Teoría de Circuitos eléctricos y orientada al desarrollo de sistemas que utilizan la capacidad de "transporte" de energía e información de los electrones.

4

5

6

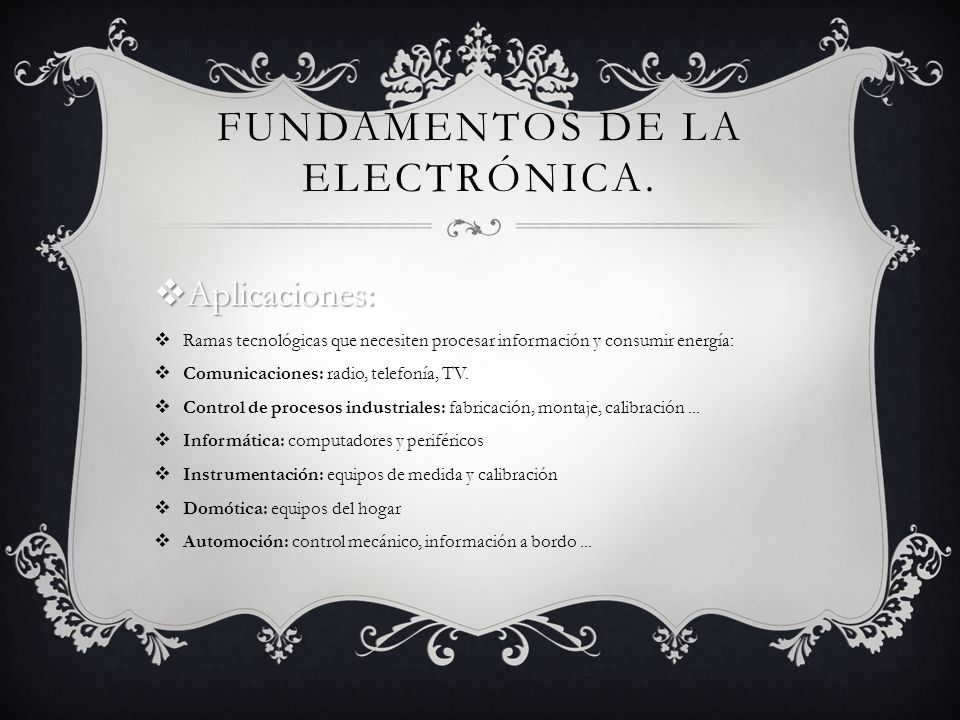

7 FUNDAMENTOS DE LA ELECTRÓNICA.  Aplicaciones:  Ramas tecnológicas que necesiten procesar información y consumir energía:  Comunicaciones: radio, telefonía, TV.  Control de procesos industriales: fabricación, montaje, calibración...  Informática: computadores y periféricos  Instrumentación: equipos de medida y calibración  Domótica: equipos del hogar  Automoción: control mecánico, información a bordo...

8 MEDIOS EN COBRE CABLE COAXIAL

9 FUE CREADO EN LOS 30, ES UTILIZADO PARA TRASPORTAR SEÑALES DE ALTA FRECUENCIA. A B:MALLA O BLINDAJE C D:VIVO

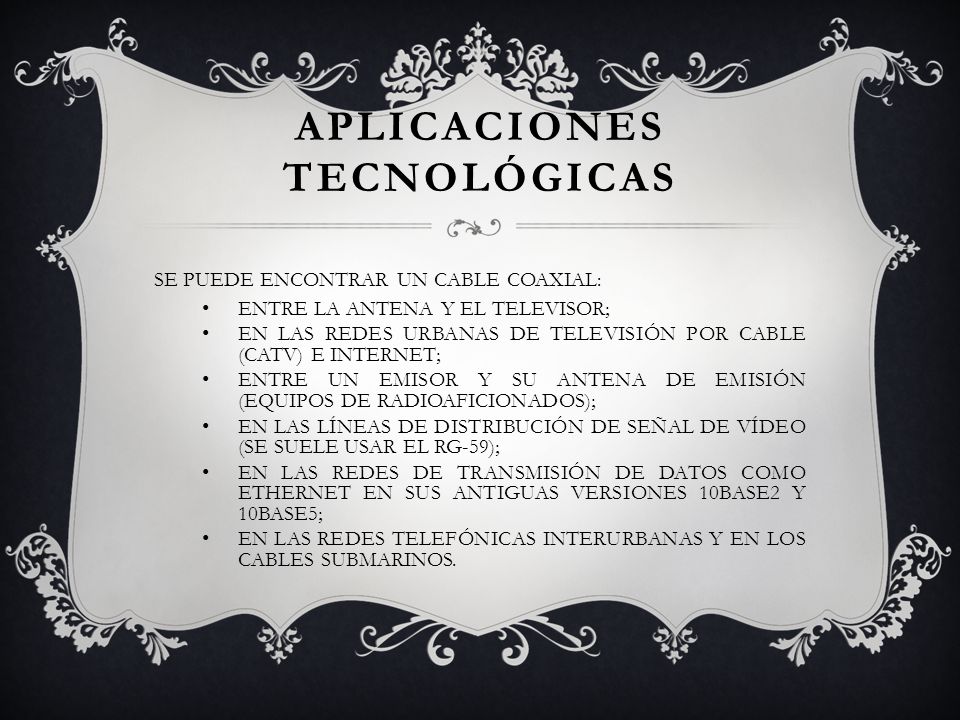

10 APLICACIONES TECNOLÓGICAS SE PUEDE ENCONTRAR UN CABLE COAXIAL: ENTRE LA ANTENA Y EL TELEVISOR; EN LAS REDES URBANAS DE TELEVISIÓN POR CABLE (CATV) E INTERNET; ENTRE UN EMISOR Y SU ANTENA DE EMISIÓN (EQUIPOS DE RADIOAFICIONADOS); EN LAS LÍNEAS DE DISTRIBUCIÓN DE SEÑAL DE VÍDEO (SE SUELE USAR EL RG-59); EN LAS REDES DE TRANSMISIÓN DE DATOS COMO ETHERNET EN SUS ANTIGUAS VERSIONES 10BASE2 Y 10BASE5; EN LAS REDES TELEFÓNICAS INTERURBANAS Y EN LOS CABLES SUBMARINOS.

11 MEDIOS EN COBRE CABLE PAR TRENZADO DOS CONDUCTORES ELÉCTRICOS AISLADOS SON ENTRELAZADOS PARA ANULAR LAS INTERFERENCIAS DE FUENTES EXTERNAS Y DIAFONÍA DE LOS CABLES ADYACENTES

12 CABLE PAR TRENZADO EL ENTRELAZADO DE LOS CABLES DISMINUYE LA INTERFERENCIA DEBIDO A QUE EL ÁREA DE BUCLE ENTRE LOS CABLES

13 TIPOS  UTP: PAR TRENZADO SIN BLINDAJE. SON CABLES DE PARES TRENZADOS SIN APANTALLAR QUE SE UTILIZAN PARA DIFERENTES TECNOLOGÍAS DE RED LOCAL.  STP: PAR TRENZADO BLINDADO. SE TRATA DE CABLES DE COBRE AISLADOS DENTRO DE UNA CUBIERTA PROTECTORA  FTP: PAR TRENZADO CON BLINDAJE GLOBAL. SON UNOS CABLES DE PARES QUE POSEEN UNA PANTALLA CONDUCTORA GLOBAL EN FORMA TRENZADA. MEJORA LA PROTECCIÓN FRENTE A INTERFERENCIAS Y SU IMPEDANCIA ES DE 12 OHMIOS

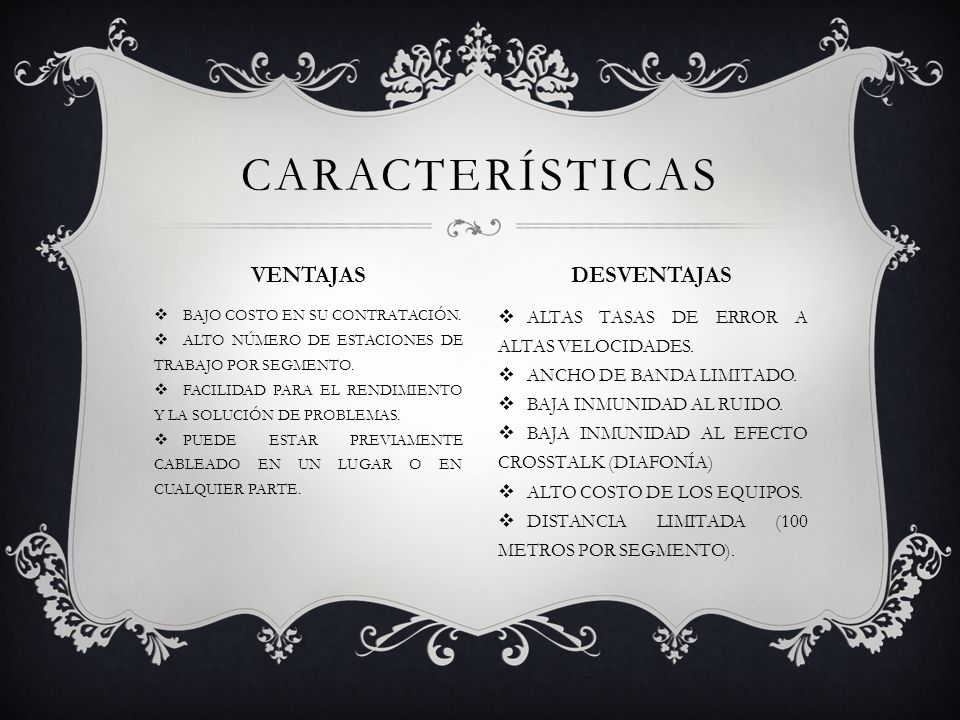

14  BAJO COSTO EN SU CONTRATACIÓN.  ALTO NÚMERO DE ESTACIONES DE TRABAJO POR SEGMENTO.  FACILIDAD PARA EL RENDIMIENTO Y LA SOLUCIÓN DE PROBLEMAS.  PUEDE ESTAR PREVIAMENTE CABLEADO EN UN LUGAR O EN CUALQUIER PARTE.  ALTAS TASAS DE ERROR A ALTAS VELOCIDADES.  ANCHO DE BANDA LIMITADO.  BAJA INMUNIDAD AL RUIDO.  BAJA INMUNIDAD AL EFECTO CROSSTALK (DIAFONÍA)  ALTO COSTO DE LOS EQUIPOS.  DISTANCIA LIMITADA (100 METROS POR SEGMENTO). CARACTERÍSTICAS VENTAJAS DESVENTAJAS
