1 Centro de Estudios Tecnológicos industrial y de servicios # 48 6º C Informática Integrantes del equipo: Alegría Garza Jorge Luis Cervantes Sánchez Claudio Paul Pachicano Rocha José Isidro Rivera Eguía Ildefonso Valdez Flores Gibrán Alejandro

2 Introducción. En esta ocasión presentaremos: como una red lleva acabo el proceso de transmitir datos a través de los bastidores, primero los conoceremos después veremos que hacen y sus características y al final el proceso lógico como envían los datos de una NIC a otra NIC y así comenzamos.

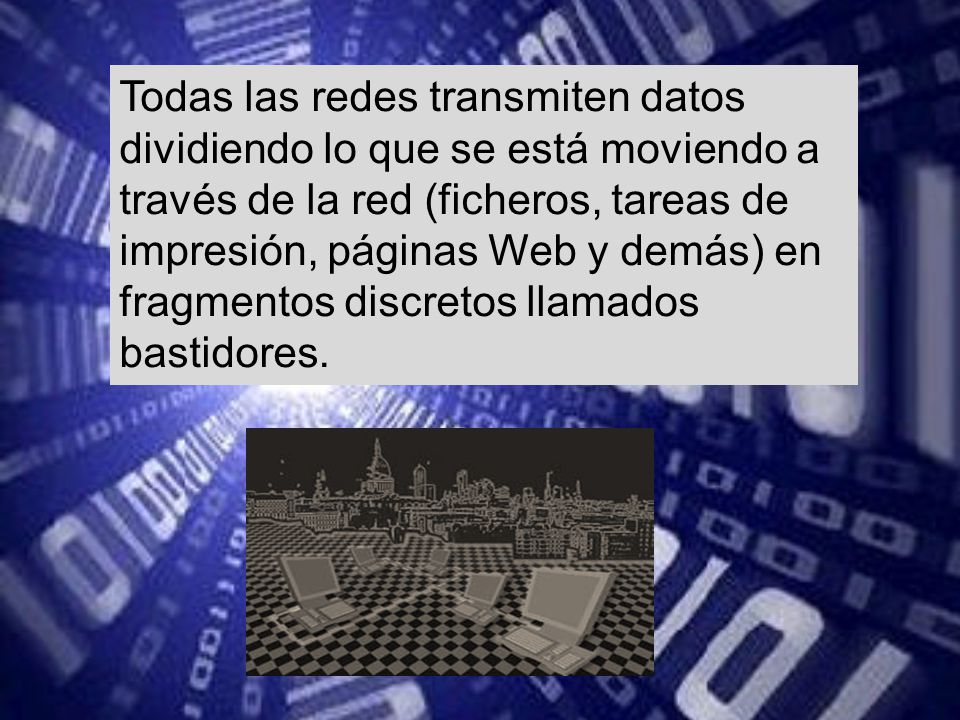

3 Todas las redes transmiten datos dividiendo lo que se está moviendo a través de la red (ficheros, tareas de impresión, páginas Web y demás) en fragmentos discretos llamados bastidores.

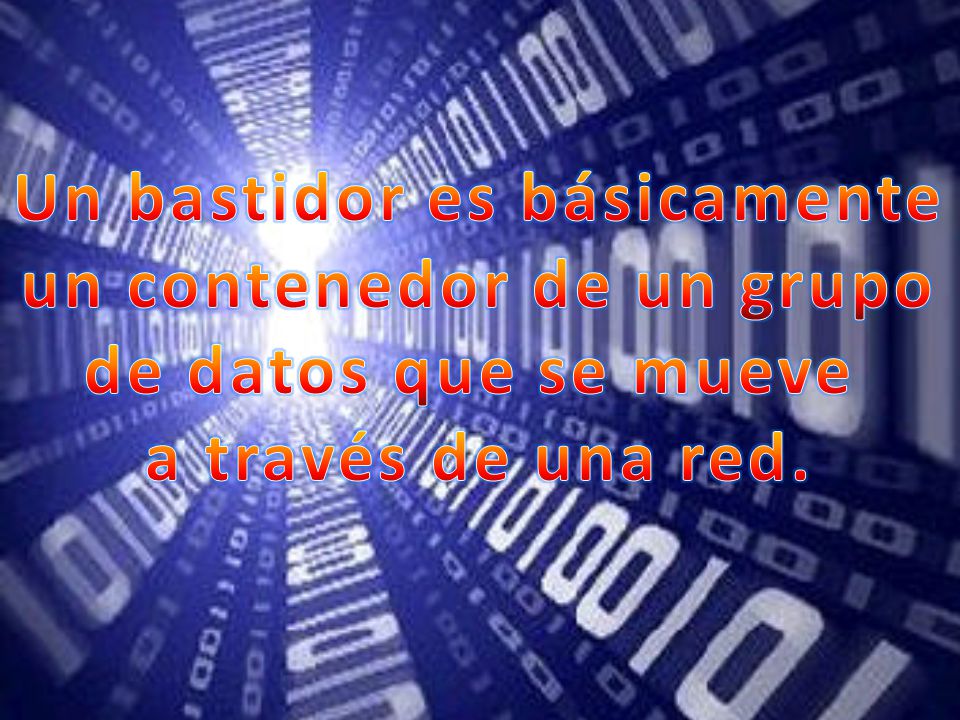

4

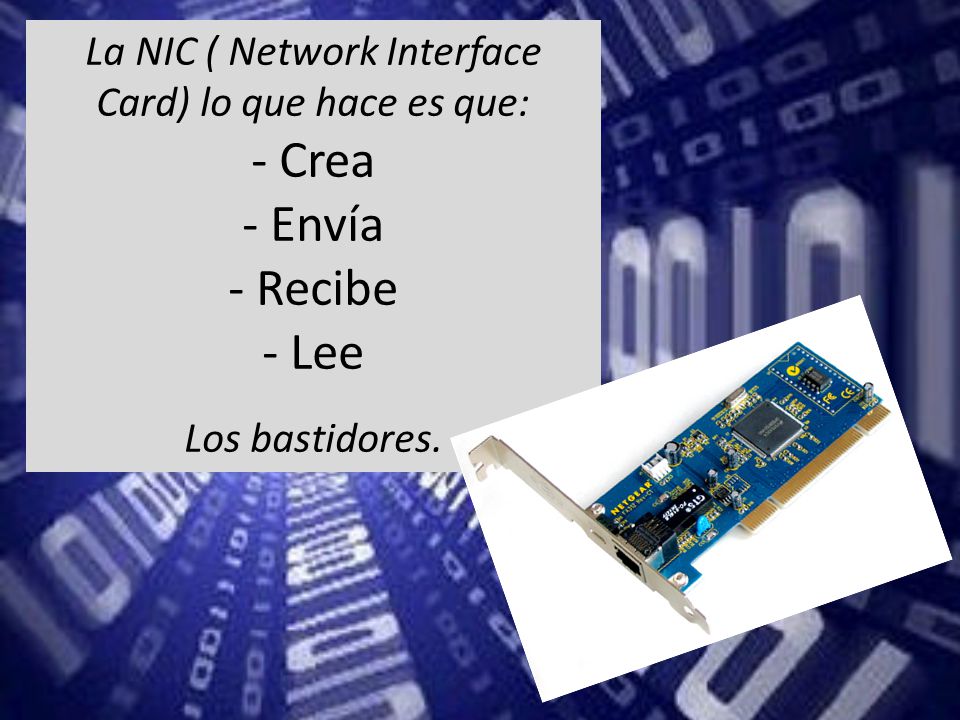

5 La NIC ( Network Interface Card) lo que hace es que: - Crea - Envía - Recibe - Lee Los bastidores.

6 Un bastidor es una cadena de unos y ceros, a menudo se dibujan los bastidores como una serie de rectángulos ya que cada una de éstas figuras representa una parte de la cadena de unos y ceros.

7 El bastidor comienza enviando los datos a la NIC por medio de la dirección MAC, seguida por la dirección MAC de la NIC de destino. Dirección MAC del destinatario. Dirección MAC del remitente. Datos CRC Es una pieza de comprobación de redundancia cíclica, que la NIC receptora usa para verificar que los datos lleguen intactos.

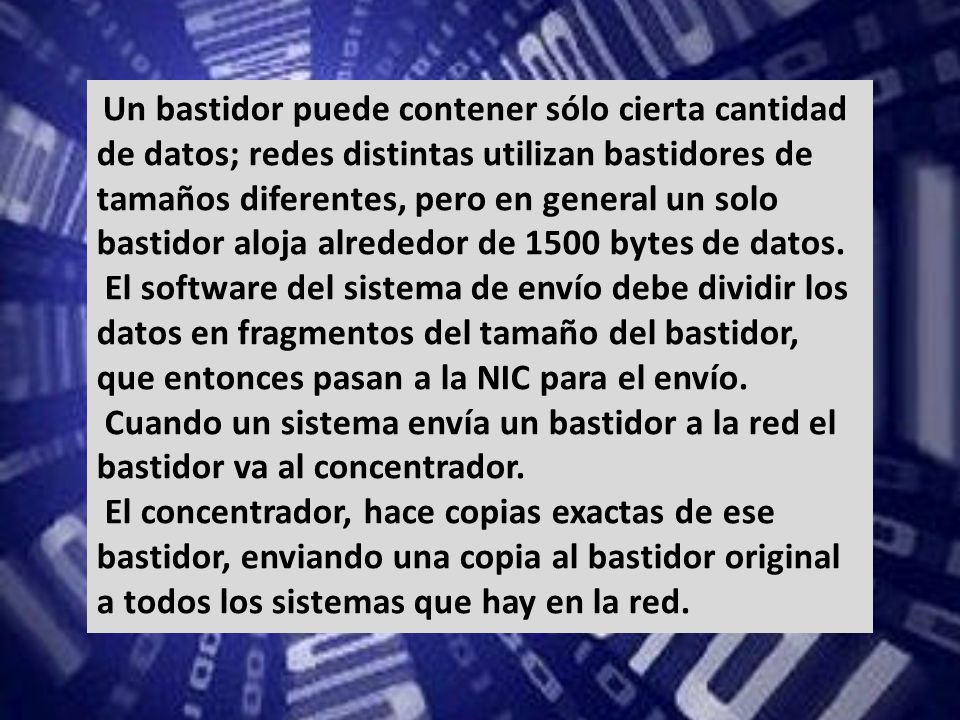

8 Un bastidor puede contener sólo cierta cantidad de datos; redes distintas utilizan bastidores de tamaños diferentes, pero en general un solo bastidor aloja alrededor de 1500 bytes de datos. El software del sistema de envío debe dividir los datos en fragmentos del tamaño del bastidor, que entonces pasan a la NIC para el envío. Cuando un sistema envía un bastidor a la red el bastidor va al concentrador. El concentrador, hace copias exactas de ese bastidor, enviando una copia al bastidor original a todos los sistemas que hay en la red.

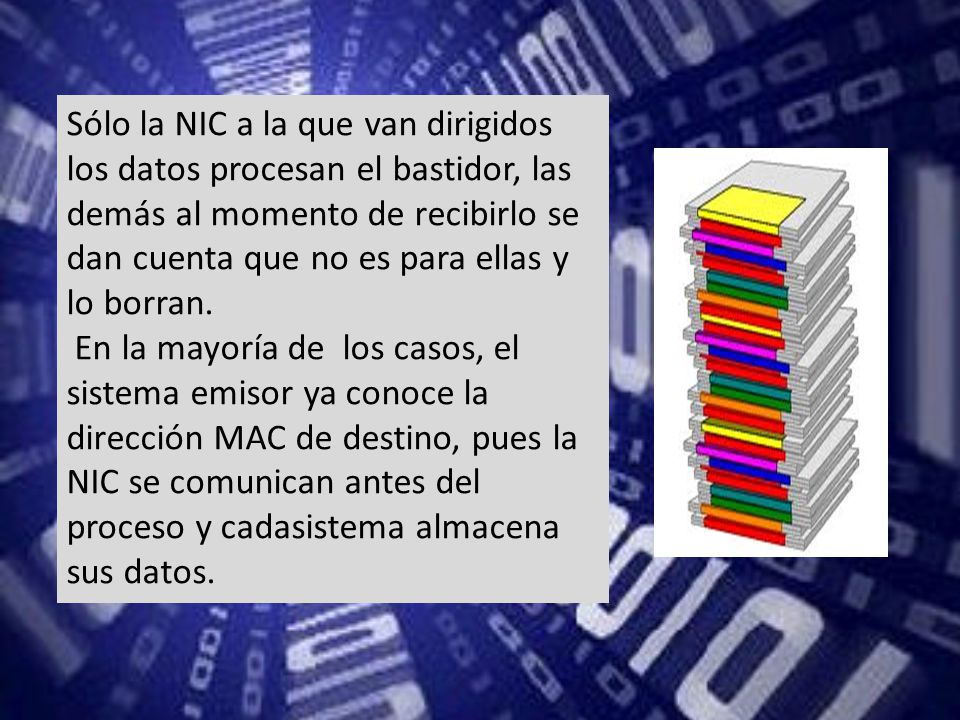

9 Sólo la NIC a la que van dirigidos los datos procesan el bastidor, las demás al momento de recibirlo se dan cuenta que no es para ellas y lo borran. En la mayoría de los casos, el sistema emisor ya conoce la dirección MAC de destino, pues la NIC se comunican antes del proceso y cadasistema almacena sus datos.

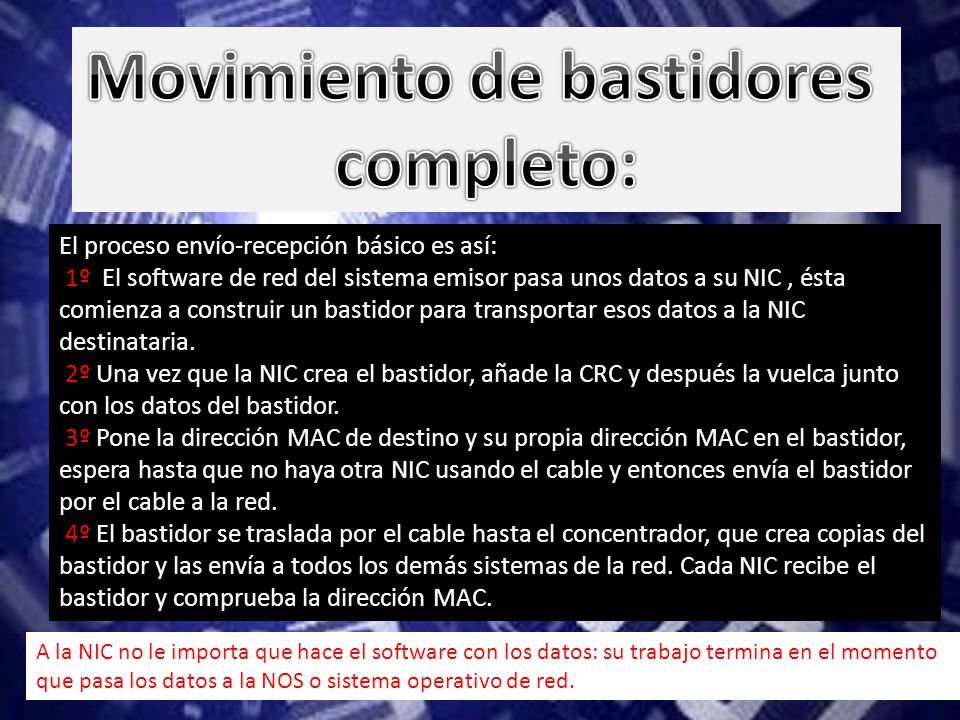

10 El proceso envío-recepción básico es así: 1º El software de red del sistema emisor pasa unos datos a su NIC, ésta comienza a construir un bastidor para transportar esos datos a la NIC destinataria. 2º Una vez que la NIC crea el bastidor, añade la CRC y después la vuelca junto con los datos del bastidor. 3º Pone la dirección MAC de destino y su propia dirección MAC en el bastidor, espera hasta que no haya otra NIC usando el cable y entonces envía el bastidor por el cable a la red. 4º El bastidor se traslada por el cable hasta el concentrador, que crea copias del bastidor y las envía a todos los demás sistemas de la red. Cada NIC recibe el bastidor y comprueba la dirección MAC. A la NIC no le importa que hace el software con los datos: su trabajo termina en el momento que pasa los datos a la NOS o sistema operativo de red.

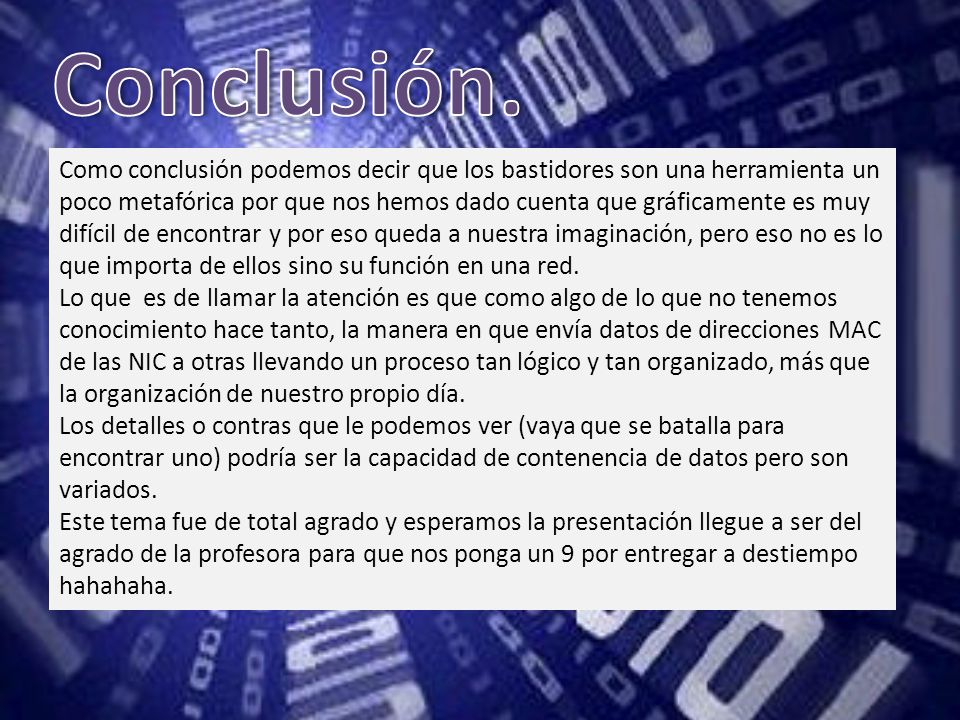

11 Como conclusión podemos decir que los bastidores son una herramienta un poco metafórica por que nos hemos dado cuenta que gráficamente es muy difícil de encontrar y por eso queda a nuestra imaginación, pero eso no es lo que importa de ellos sino su función en una red. Lo que es de llamar la atención es que como algo de lo que no tenemos conocimiento hace tanto, la manera en que envía datos de direcciones MAC de las NIC a otras llevando un proceso tan lógico y tan organizado, más que la organización de nuestro propio día. Los detalles o contras que le podemos ver (vaya que se batalla para encontrar uno) podría ser la capacidad de contenencia de datos pero son variados. Este tema fue de total agrado y esperamos la presentación llegue a ser del agrado de la profesora para que nos ponga un 9 por entregar a destiempo hahahaha.
