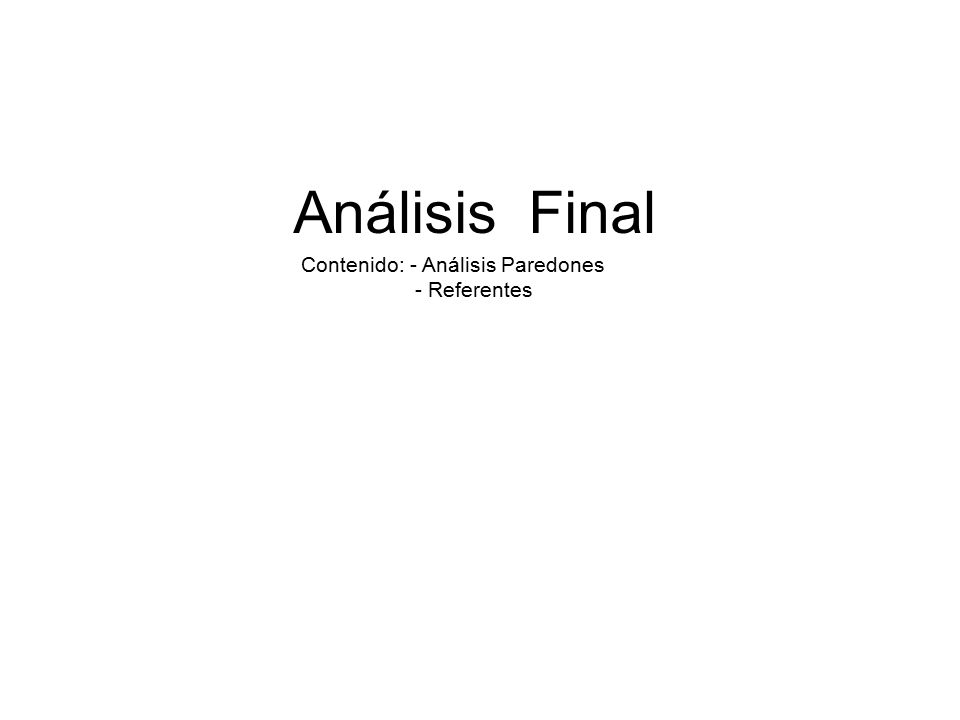

1 Análisis Final Contenido: - Análisis Paredones - Referentes

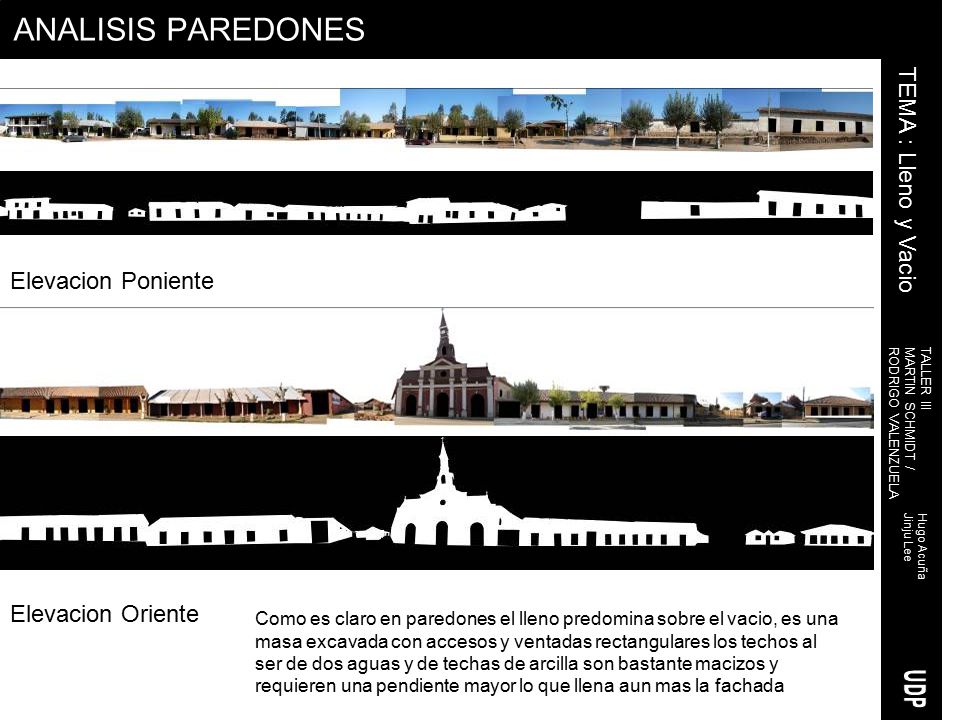

2 ANALISIS PAREDONES TEMA : Lleno y Vacio TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA Hugo Acuña Jinju Lee Elevacion Poniente Elevacion Oriente Como es claro en paredones el lleno predomina sobre el vacio, es una masa excavada con accesos y ventadas rectangulares los techos al ser de dos aguas y de techas de arcilla son bastante macizos y requieren una pendiente mayor lo que llena aun mas la fachada

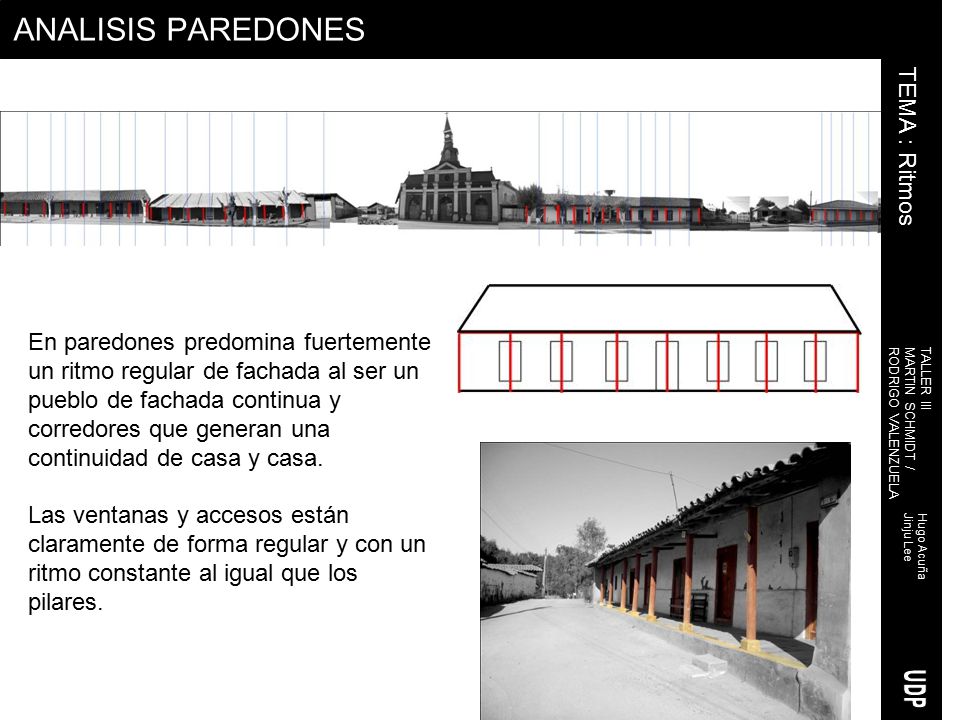

3 ANALISIS PAREDONES TEMA : Ritmos TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA Hugo Acuña Jinju Lee En paredones predomina fuertemente un ritmo regular de fachada al ser un pueblo de fachada continua y corredores que generan una continuidad de casa y casa. Las ventanas y accesos están claramente de forma regular y con un ritmo constante al igual que los pilares.

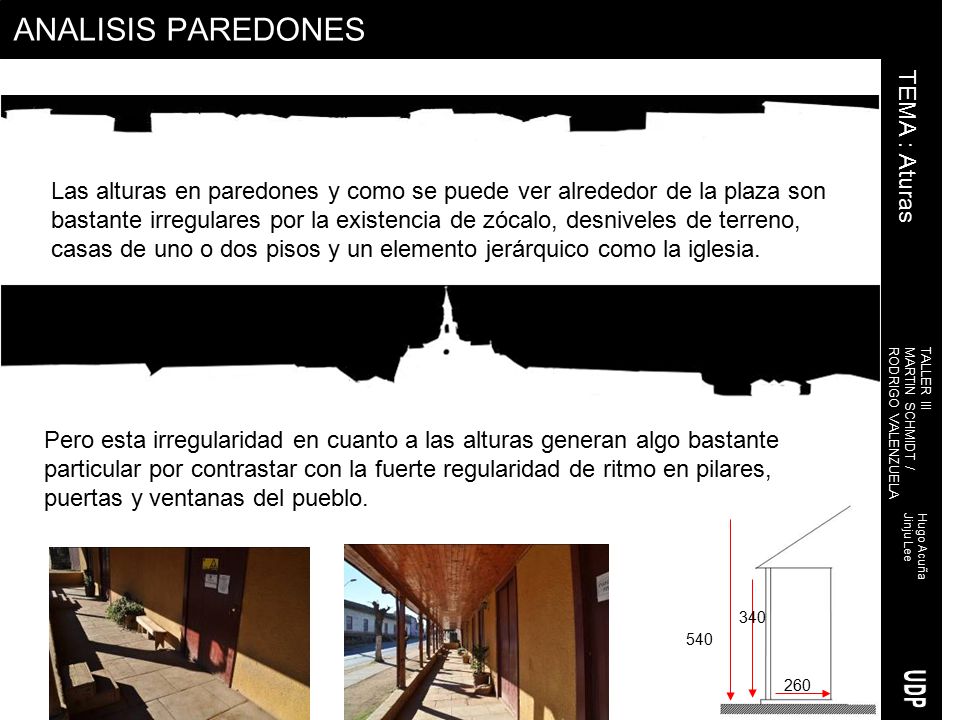

4 ANALISIS PAREDONES TEMA : Aturas TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA Hugo Acuña Jinju Lee Las alturas en paredones y como se puede ver alrededor de la plaza son bastante irregulares por la existencia de zócalo, desniveles de terreno, casas de uno o dos pisos y un elemento jerárquico como la iglesia. Pero esta irregularidad en cuanto a las alturas generan algo bastante particular por contrastar con la fuerte regularidad de ritmo en pilares, puertas y ventanas del pueblo. 260 540 340

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

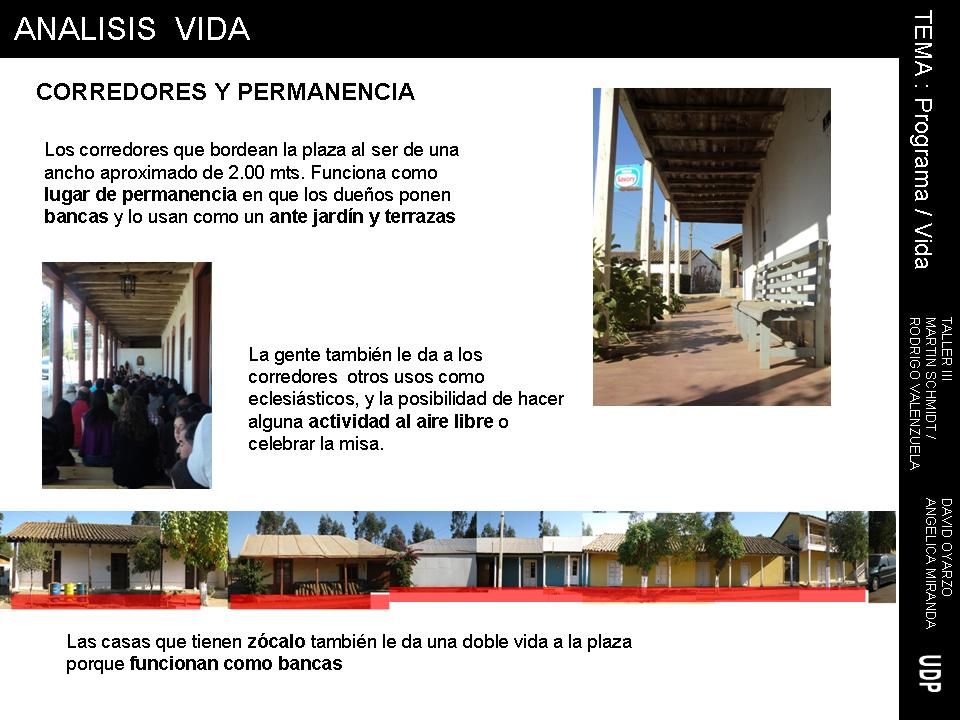

22

23

24

25

26

27

28

29

30 ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA LUCAS MAINO

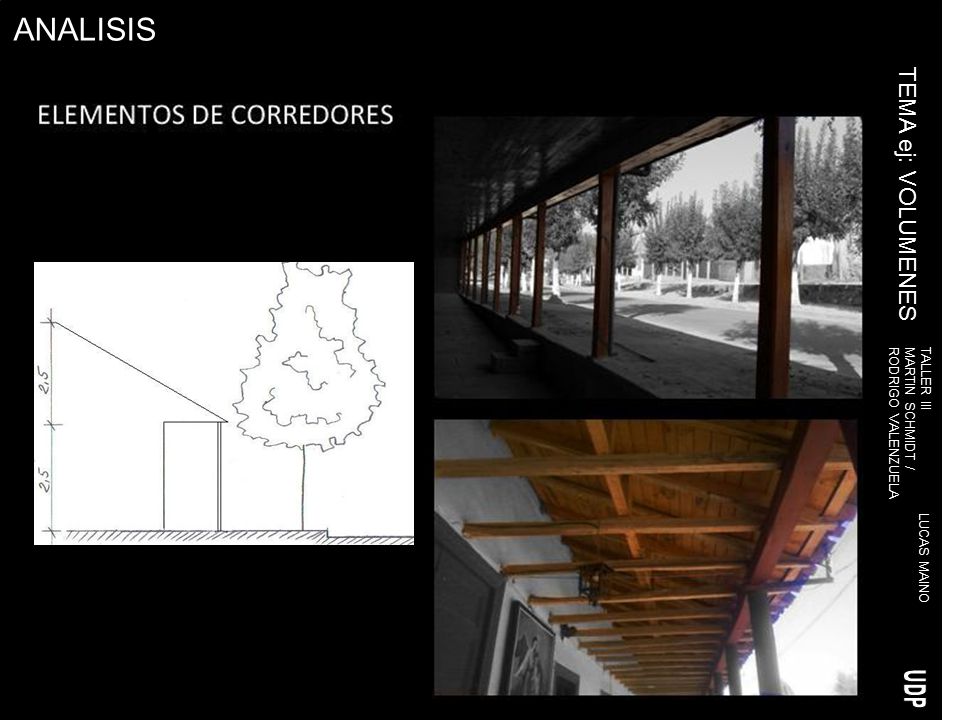

31 ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA LUCAS MAINO

32 ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA LUCAS MAINO

33 ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA LUCAS MAINO

34 ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA LUCAS MAINO

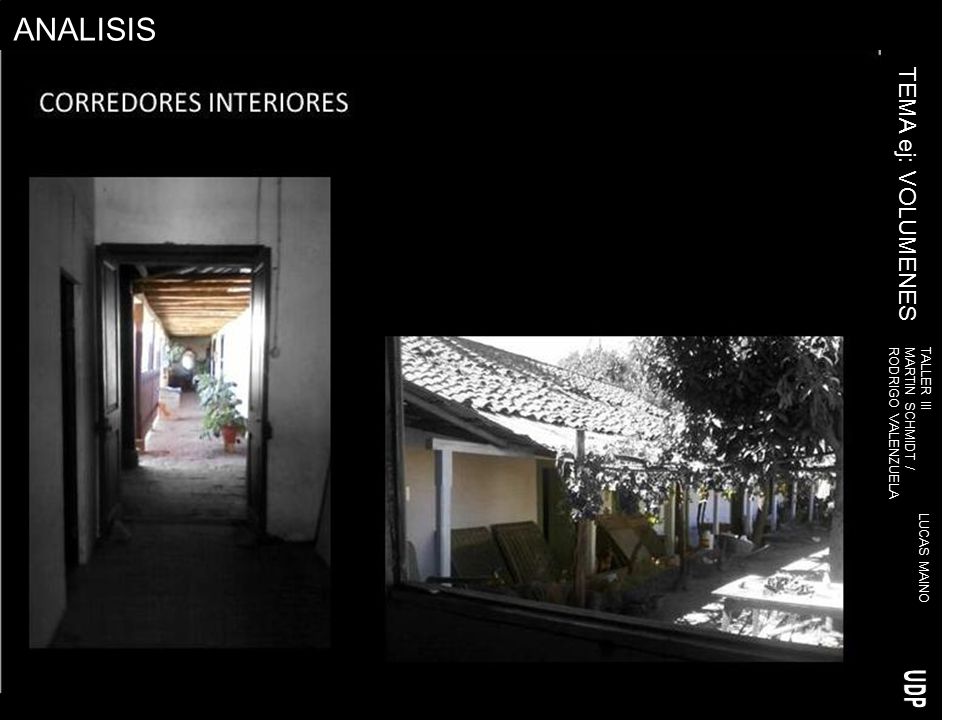

35 ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA LUCAS MAINO

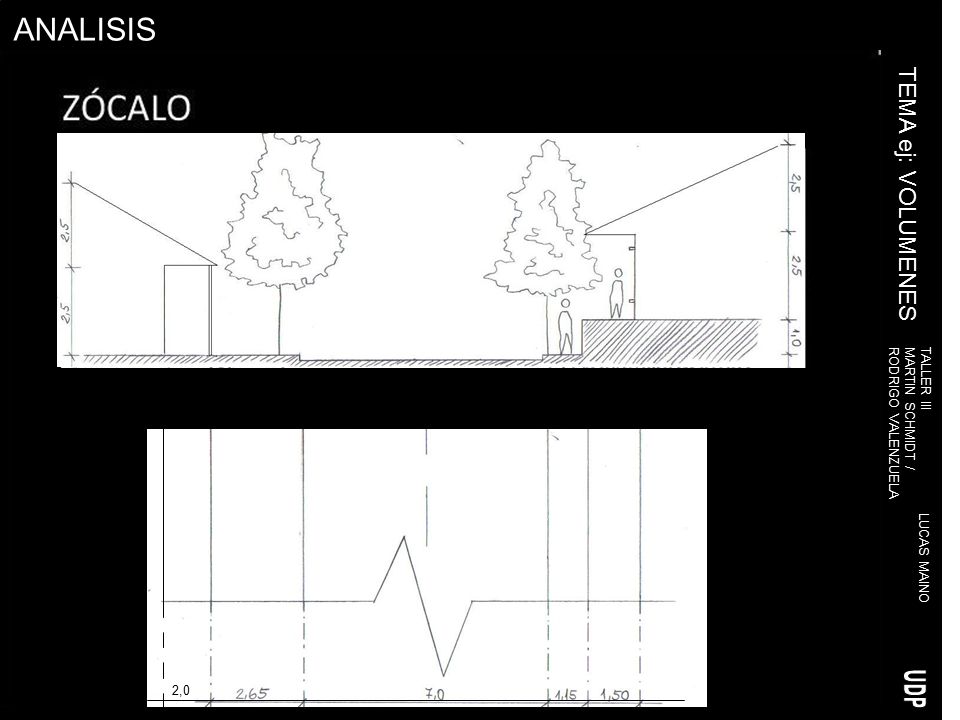

36 ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA LUCAS MAINO 2,0

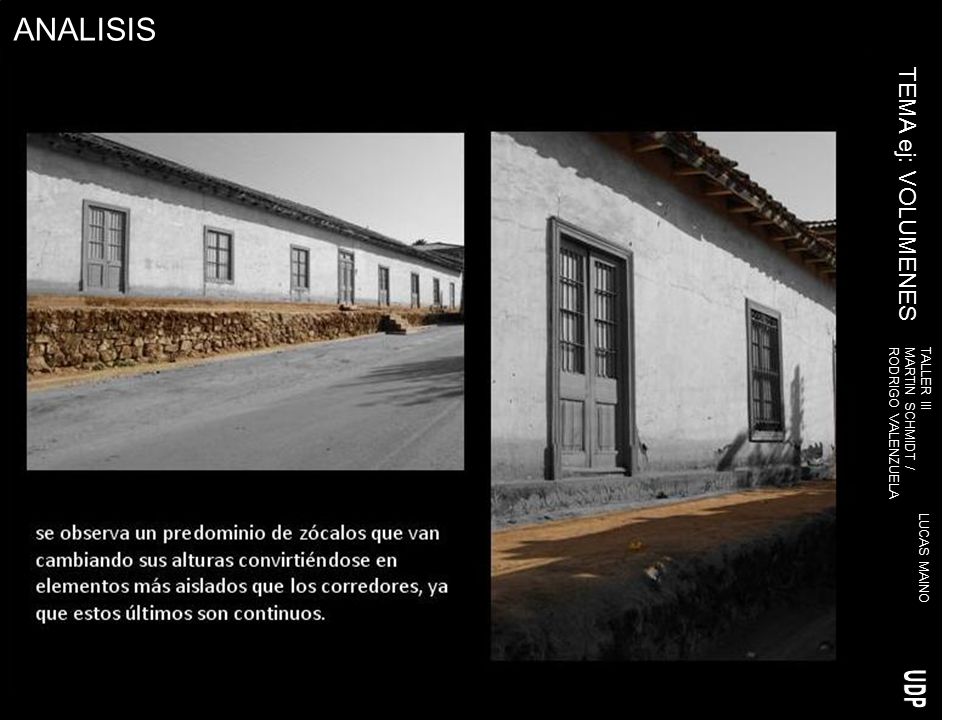

37 ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA LUCAS MAINO

38 ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA LUCAS MAINO

39 ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA LUCAS MAINO

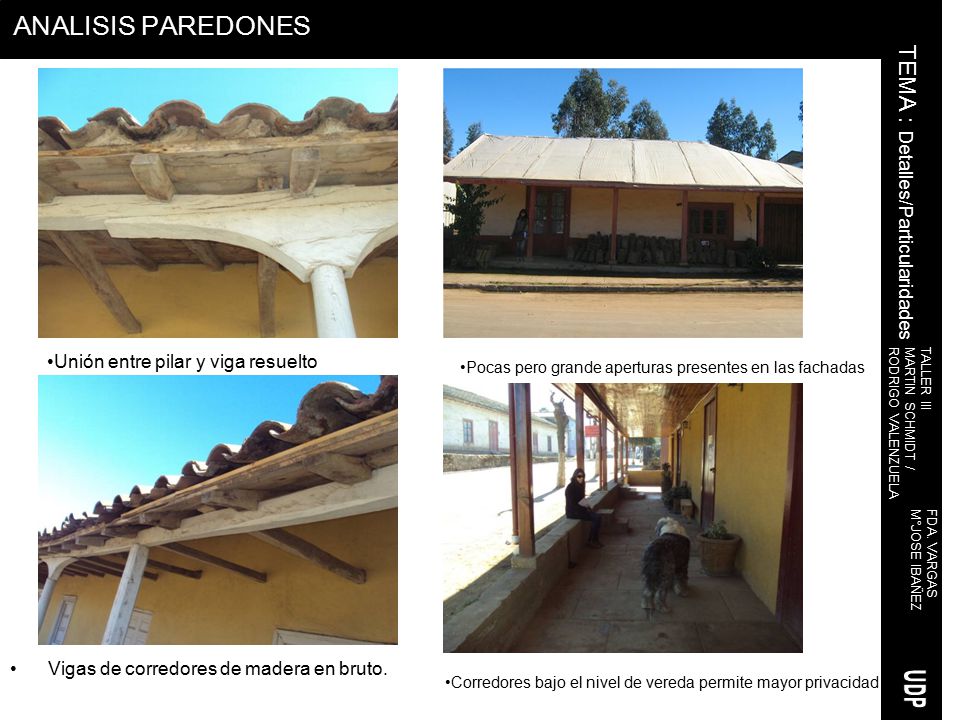

40 ANALISIS PAREDONES TEMA : Detalles/Particularidades TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA FDA. VARGAS M°JOSE IBAÑEZ Vigas de corredores de madera en bruto. Unión entre pilar y viga resuelto Pocas pero grande aperturas presentes en las fachadas Corredores bajo el nivel de vereda permite mayor privacidad

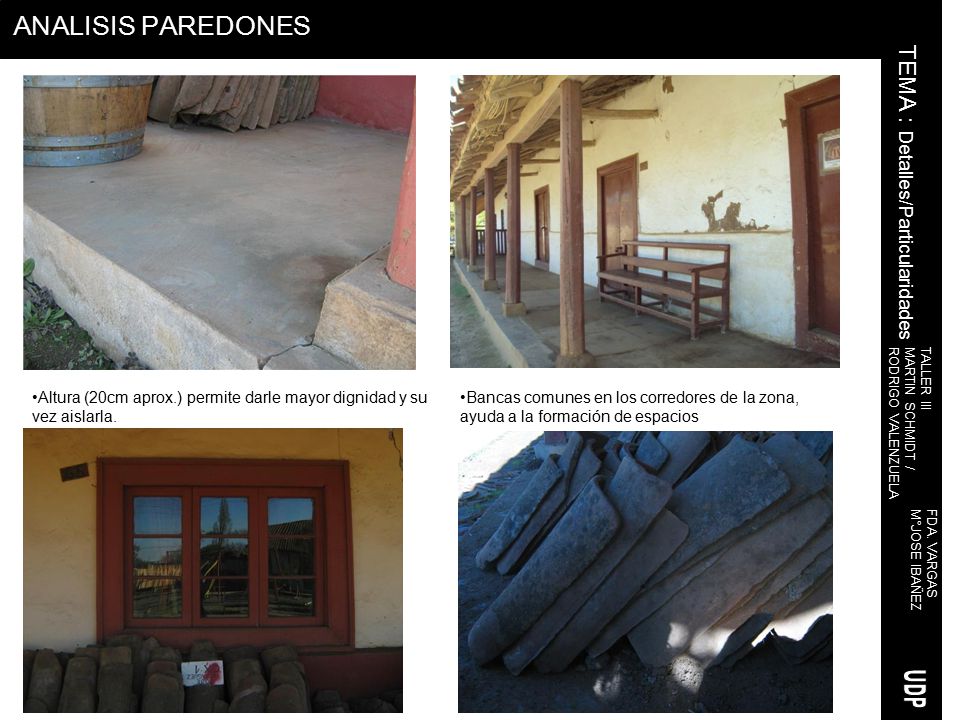

41 ANALISIS PAREDONES TEMA : Detalles/Particularidades TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA FDA. VARGAS M°JOSE IBAÑEZ Altura (20cm aprox.) permite darle mayor dignidad y su vez aislarla. Bancas comunes en los corredores de la zona, ayuda a la formación de espacios

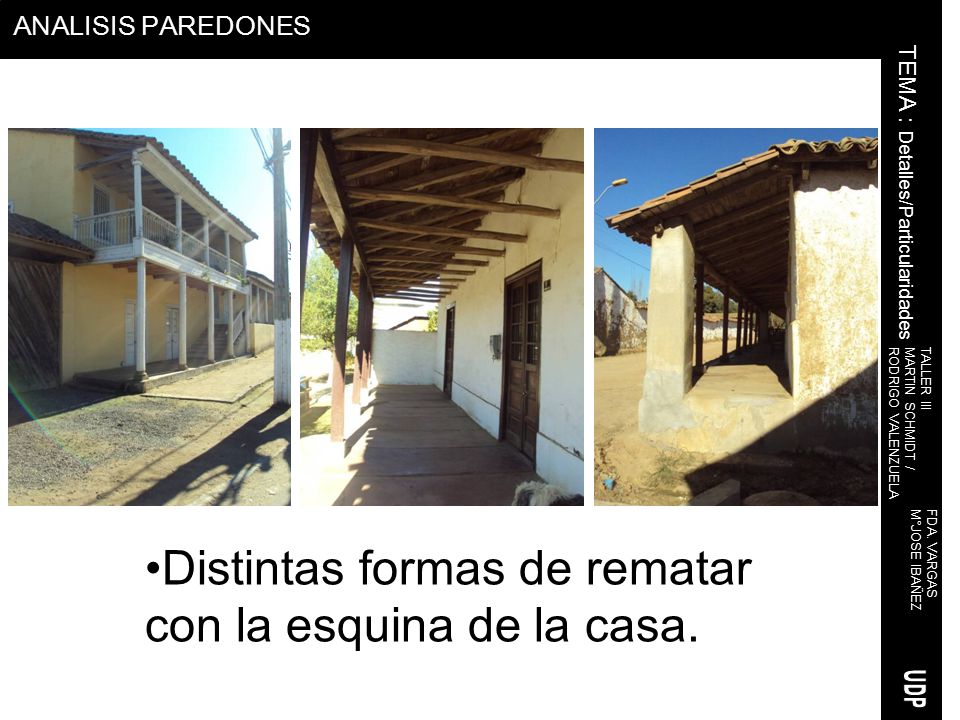

42 ANALISIS PAREDONES TEMA : Detalles/Particularidades TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA FDA. VARGAS M°JOSE IBAÑEZ Distintas formas de rematar con la esquina de la casa.

43 ANALISIS PAREDONES TEMA : Detalles/Particularidades TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA FDA. VARGAS M°JOSE IBAÑEZ Soluciones de escaleras según el nivel de zócalo.

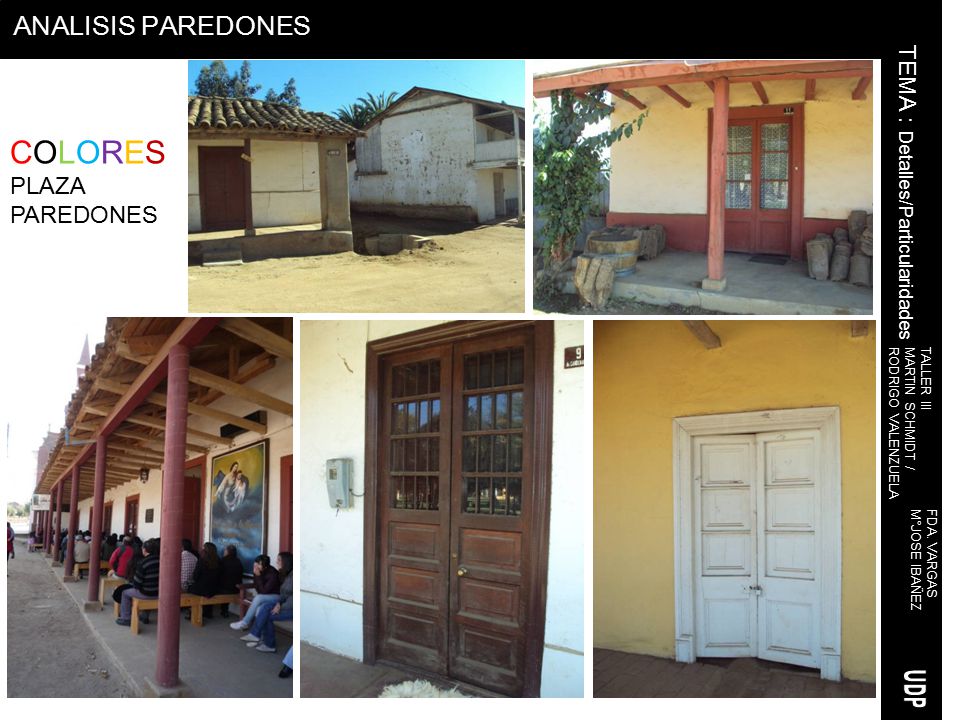

44 ANALISIS PAREDONES TEMA : Detalles/Particularidades TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA FDA. VARGAS M°JOSE IBAÑEZ COLORES PLAZA PAREDONES

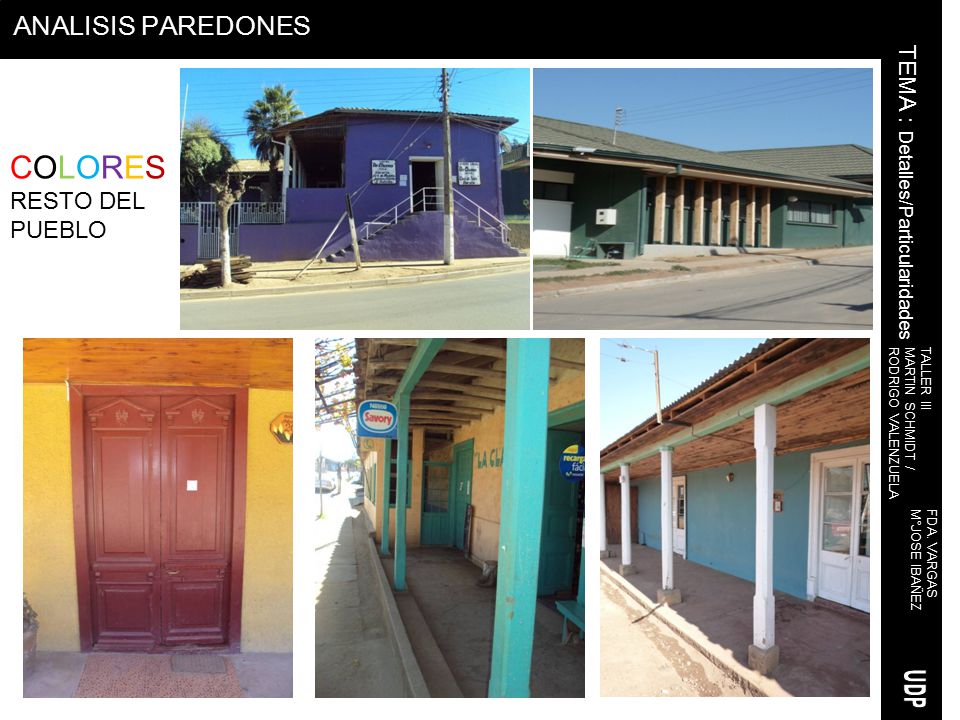

45 ANALISIS PAREDONES TEMA : Detalles/Particularidades TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA FDA. VARGAS M°JOSE IBAÑEZ COLORES RESTO DEL PUEBLO

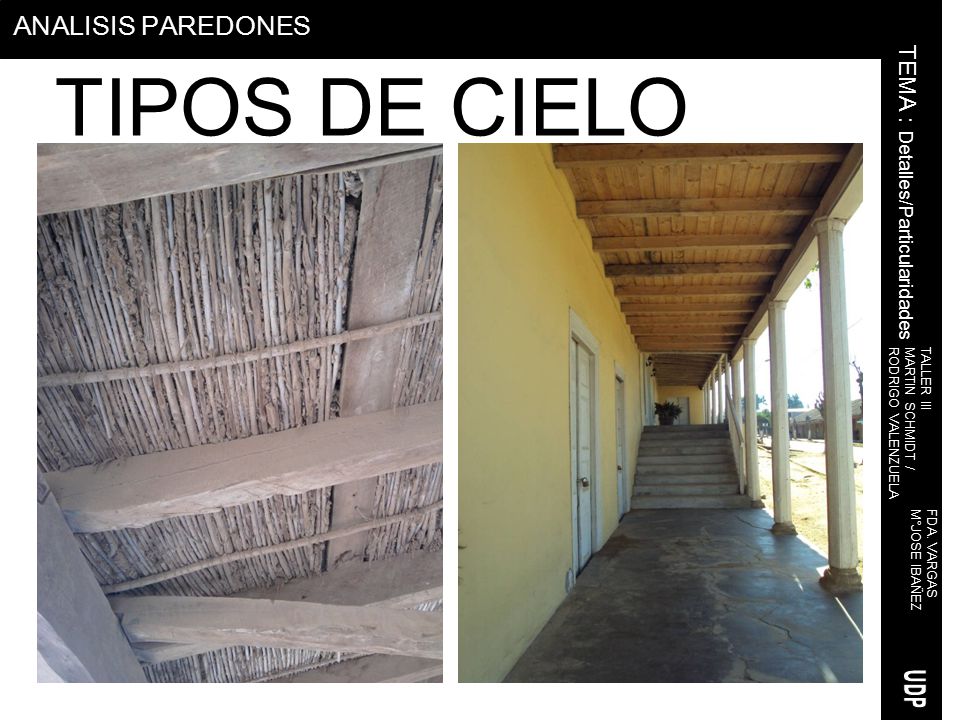

46 ANALISIS PAREDONES TEMA : Detalles/Particularidades TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA FDA. VARGAS M°JOSE IBAÑEZ TIPOS DE CIELO

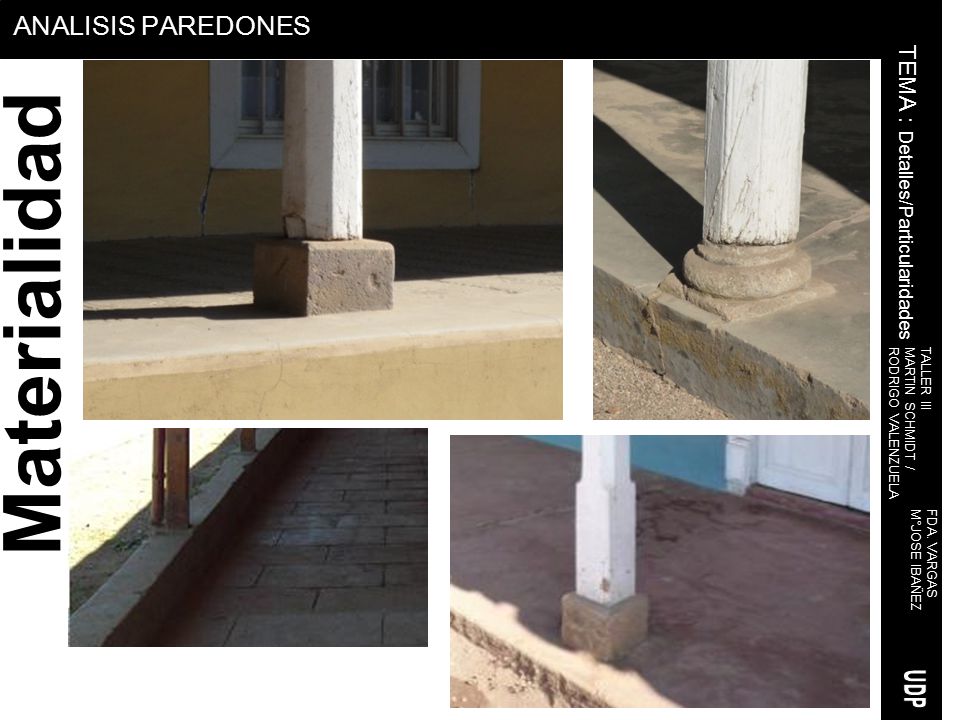

47 ANALISIS PAREDONES TEMA : Detalles/Particularidades TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA FDA. VARGAS M°JOSE IBAÑEZ Materialidad

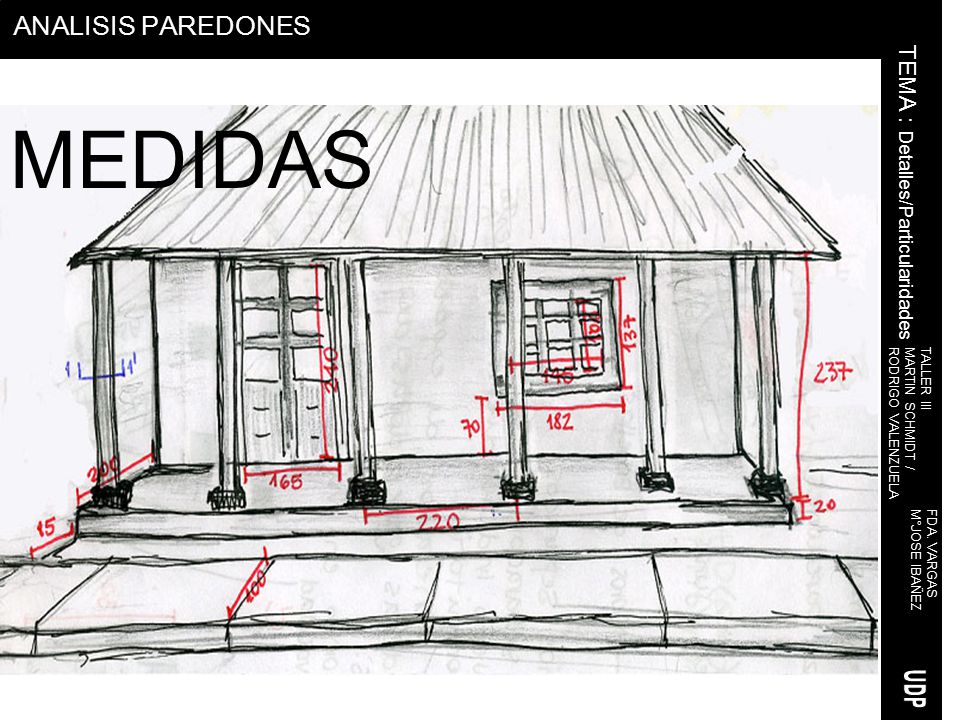

48 ANALISIS PAREDONES TEMA : Detalles/Particularidades TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA FDA. VARGAS M°JOSE IBAÑEZ MEDIDAS

49 Flujos: Rojo: Principales ejes peatonales Rosado: ejes peatonales secundarios Amarillo: Eje vehicular A*: Puente que conecta el internado con Paredones. Eje peatonal muy transitado

50 Flujo Vehicular en Paredones: Predomina en el eje principal, a lo largo de la avenida, seguido por la calle secundaria que rodea la plaza, donde se reduce el transito. Este flujo es esporádico y reducido ya que es una zona rural y poca gente tiene auto. El mayor flujo es producido por ámbitos comerciales y/o turísticos.

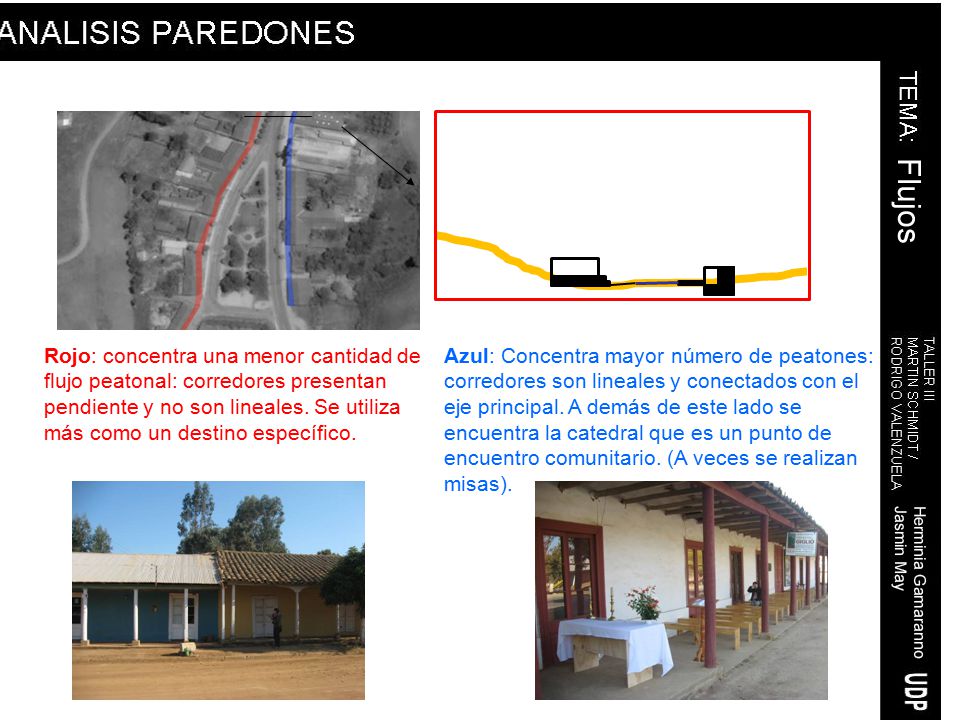

51 Azul: Concentra mayor número de peatones: corredores son lineales y conectados con el eje principal. A demás de este lado se encuentra la catedral que es un punto de encuentro comunitario. (A veces se realizan misas). Rojo: concentra una menor cantidad de flujo peatonal: corredores presentan pendiente y no son lineales. Se utiliza más como un destino específico.

52 Flujos Peatonales: El flujo peatonal se concentra en los corredores, ya que éste protege del sol en verano y de la lluvia en invierno. En las veredas hay doble recorrido: La vereda en si, y el corredor techado (corredor). A demás, los corredores actúan como espacio de permanencia (se incorporan bancas) fomentando la vida de barrio.

53 -Rojo: autopista principal que se dirige a Santa Cruz al oriente, y a Bucalemu al poniente. Este abre un acceso a Paredones -Amarillo: eje principal de Paredones. Este concentra el mayor porcentaje de flujo vehicular en el pueblo, y termina en el Calvario. Flujos Vehiculares

54 REFERENTES: -CAIXA FORUM - MUSEO DEL FARO - AYUNTAMIENTO DE MURCIA - GUGGENHAIM BILBAO - CASA EN CORRUBEDO - MUSEO DE ARTE MORITZBURG - NOVY DVUR MONASTERIO

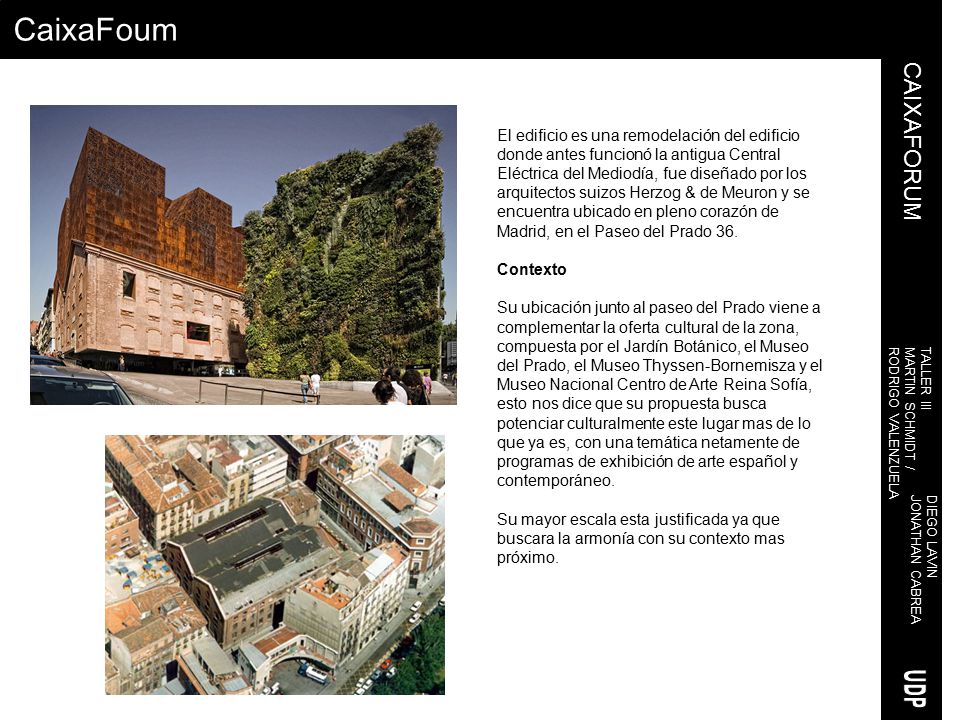

55 CaixaFoum TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA DIEGO LAVIN JONATHAN CABREA El edificio es una remodelación del edificio donde antes funcionó la antigua Central Eléctrica del Mediodía, fue diseñado por los arquitectos suizos Herzog & de Meuron y se encuentra ubicado en pleno corazón de Madrid, en el Paseo del Prado 36. Contexto Su ubicación junto al paseo del Prado viene a complementar la oferta cultural de la zona, compuesta por el Jardín Botánico, el Museo del Prado, el Museo Thyssen-Bornemisza y el Museo Nacional Centro de Arte Reina Sofía, esto nos dice que su propuesta busca potenciar culturalmente este lugar mas de lo que ya es, con una temática netamente de programas de exhibición de arte español y contemporáneo. Su mayor escala esta justificada ya que buscara la armonía con su contexto mas próximo. CAIXAFORUM

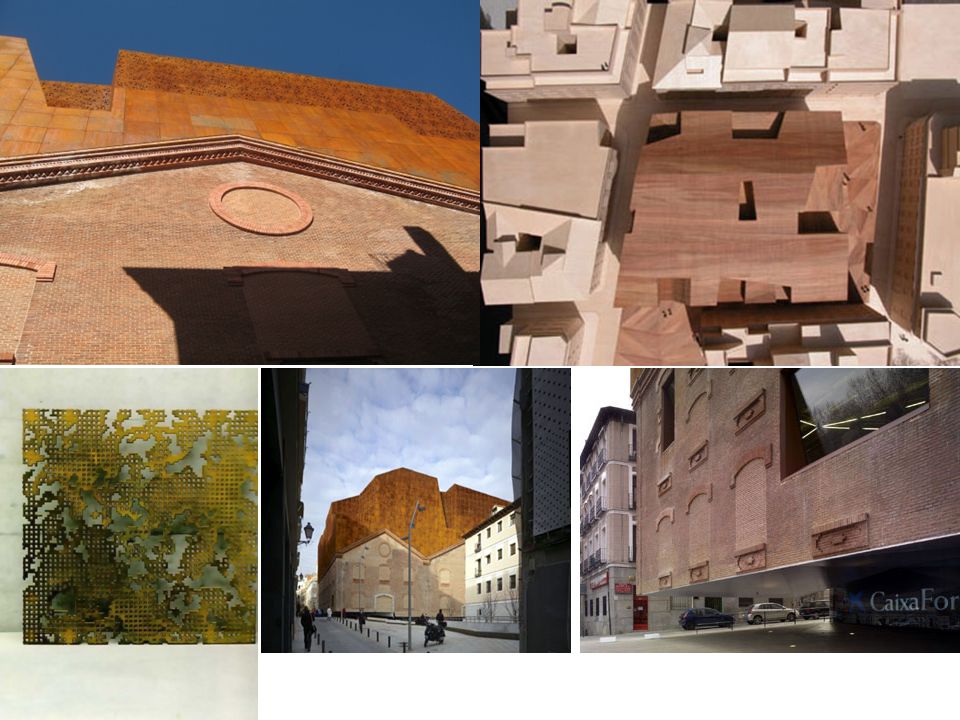

56 CaixaFoum TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA DIEGO LAVIN JONATHAN CABREA La antigua mole mantuvo sus fachadas, pero a fin de ganar espacio fueron perforadas o abiertas en su planta baja prescindiendo de pilares. Así, el edificio de ladrillo parece flotar gracias a una sustentación central que pasa casi desapercibida. El nuevo museo se corona con varias plantas añadidas que muestran al exterior un acabado oxidado. El acceso al museo desde el paseo del prado se efectúa por una pequeña plaza ganada con la demolición de una vieja gasolinera. La fachada lateral de un bloque anexo quedaba al descubierto, y fue embellecida mediante un espectacular tapiz vegetal, conformado por cientos de plantas que se mantienen vivas mediante un sistema de riego oculto. CAIXAFORUM

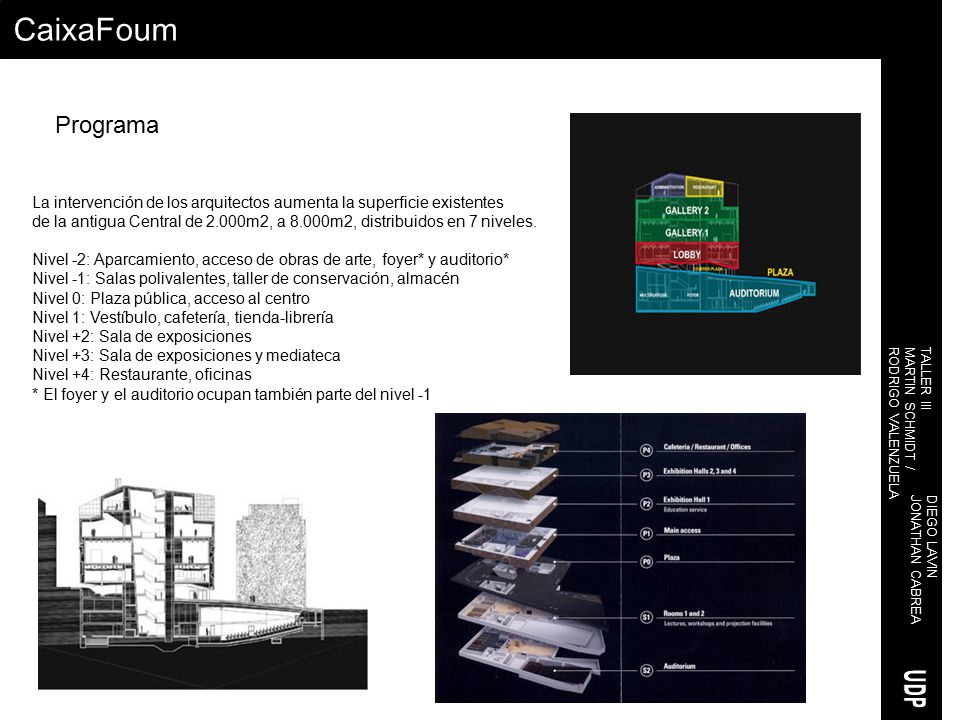

57 CaixaFoum TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA DIEGO LAVIN JONATHAN CABREA La intervención de los arquitectos aumenta la superficie existentes de la antigua Central de 2.000m2, a 8.000m2, distribuidos en 7 niveles. Nivel -2: Aparcamiento, acceso de obras de arte, foyer* y auditorio* Nivel -1: Salas polivalentes, taller de conservación, almacén Nivel 0: Plaza pública, acceso al centro Nivel 1: Vestíbulo, cafetería, tienda-librería Nivel +2: Sala de exposiciones Nivel +3: Sala de exposiciones y mediateca Nivel +4: Restaurante, oficinas * El foyer y el auditorio ocupan también parte del nivel -1 Programa

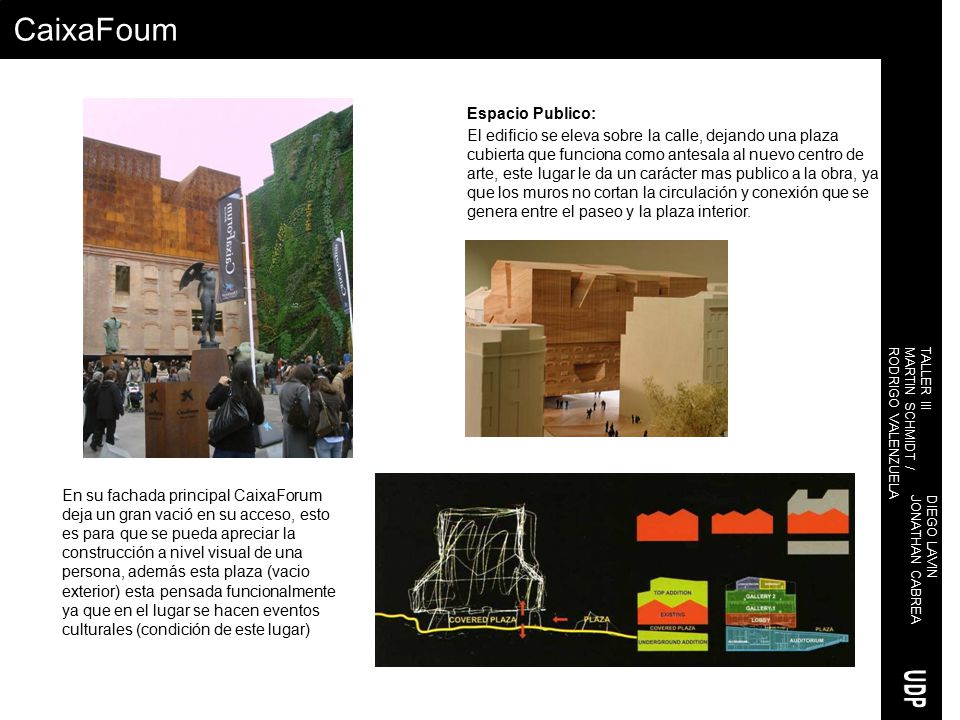

58 CaixaFoum TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA DIEGO LAVIN JONATHAN CABREA El edificio se eleva sobre la calle, dejando una plaza cubierta que funciona como antesala al nuevo centro de arte, este lugar le da un carácter mas publico a la obra, ya que los muros no cortan la circulación y conexión que se genera entre el paseo y la plaza interior. En su fachada principal CaixaForum deja un gran vació en su acceso, esto es para que se pueda apreciar la construcción a nivel visual de una persona, además esta plaza (vacio exterior) esta pensada funcionalmente ya que en el lugar se hacen eventos culturales (condición de este lugar) Espacio Publico:

59 CaixaFoum TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA DIEGO LAVIN JONATHAN CABREA Plantas

60

61

62

63

64

65

66

67

68

69

70

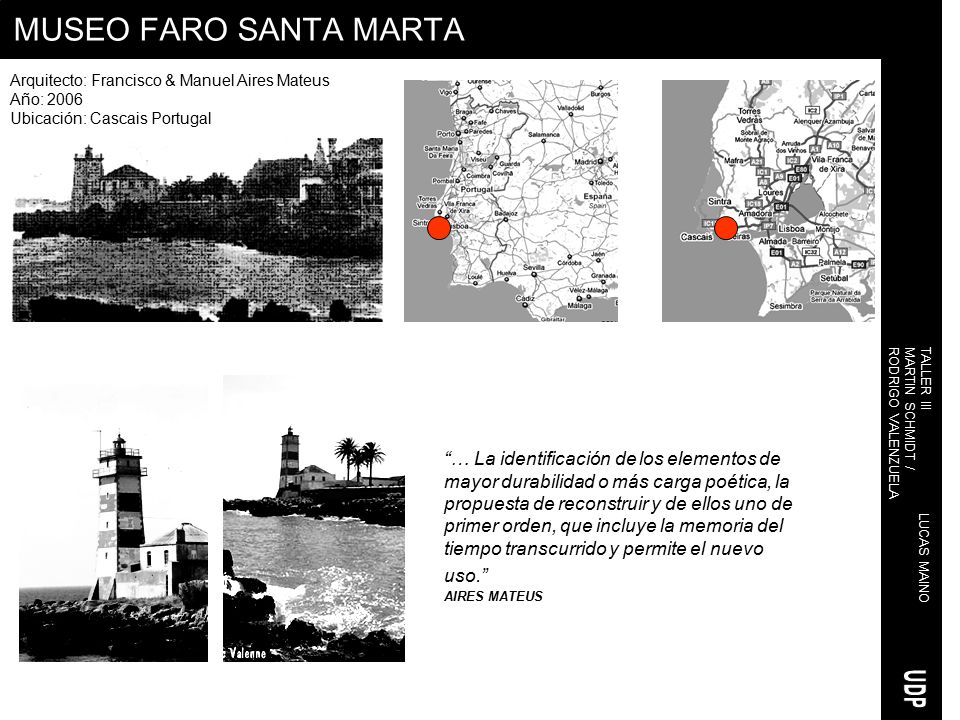

71 MUSEO FARO SANTA MARTA TALLER III MARTIN SCHMIDT / RODRIGO VALENZUELA LUCAS MAINO Arquitecto: Francisco & Manuel Aires Mateus Año: 2006 Ubicación: Cascais Portugal “… La identificación de los elementos de mayor durabilidad o más carga poética, la propuesta de reconstruir y de ellos uno de primer orden, que incluye la memoria del tiempo transcurrido y permite el nuevo uso.” AIRES MATEUS

72 PLANTAS / CORTES A A´ B B´ Corte AA´ Corte BB´

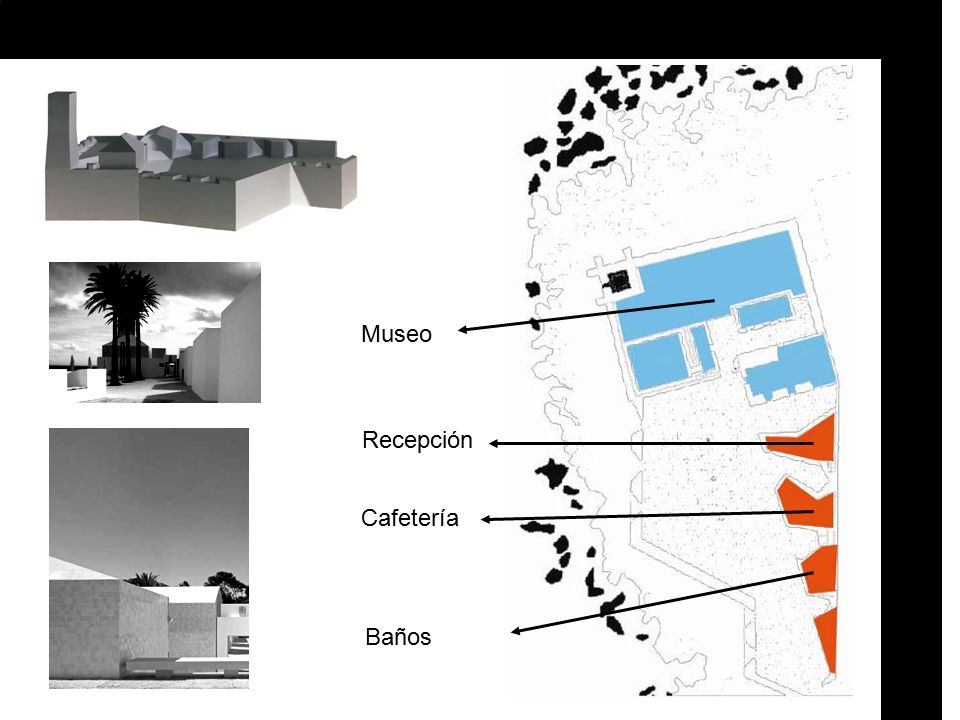

73 Baños Cafetería Recepción Museo

74 Conclusión: Se rescatan aspectos formales, de lo previamente existente, manteniendo objetos poéticos y históricos que le dan el carácter al proyecto, usando una solución minimalista, para hablar del tiempo y lo viejo, mostrando lo nuevo, donde el contenedor trata de ausentarse para resaltar el contexto y la configuración del proyecto.
