1 UNIVERSIDAD NACIONAL AUTONOMA DE MÉXICO FACULTAD DE ARQUITECTURA ALUMNOS: DUPOTEX SILES ALVARO VARGAS LÓPEZ LUIS ALBERTO TEORIA DE LA ARQUITECTURA IV ARQ. JESUS RAUL GONZALES JACOME TRABAJO DE INVESTIGACION

2 T EORIA DE LA ARQUITECTURA IV Ubicación: Se encuentra en el barrio de Sanchinarro, en el norte de la ciudad de Madrid (España). Autor: Fue desarrollado por el estudio de arquitectura neerlandés MVRDV ( Winy Maas, Jacob van Rijs, Nathalie de Vries) en colaboración con la arquitecta madrileña Blanca Lleó Año de construcción : ( ) Análisis: como se conformo el edificio El edificio Mirador se distingue con respecto a los edificios del entorno por su volumen, de 21 plantas (63.4 metros). La tipología de construcción en altura permite liberar una parte importante del espacio de la parcela, haciendo así posible el ceder una parte del terreno privado en beneficio del disfrute colectivo. El Programa de Actuación Urbanística de San Chinarro en el Desarrollo Norte de Madrid, que contemplaba, para parcelas residenciales, la configuración en manzana cerrada de 6 plantas. El volumen proyectado Levanta en vertical la manzana y emerge como referente para la ciudad. El mirador situado a 36 metros de altura, se ofrece como jardín comunitario y espacio al aire libre en altura gozando de las vistas de la Sierra de Guadarrama. EDIFICIO MIRADOR ALUMNOS: DUPOTEX SILES ALVARO VARGAS LÓPEZ LUIS ALBERTO Configuración inicial del edificio SUPOSICION A partir de un bloque de viviendas de manzana cerrada se procede a ponerlo en vertical de forma que su patio interior se convierte en un mirador, con la consiguiente pérdida de su carácter íntimo pero con la ganancia de vistas y, sobre todo, de una mayor relación entre los habitantes del edificio y la comunidad que los rodea, ya que los edificios en manzana cerrada invita a la intimidad y limita la relación entre vecinos a los que ocupan el mismo bloque. De este modo se consigue un híbrido entre dos tipologías de edificios distintos.

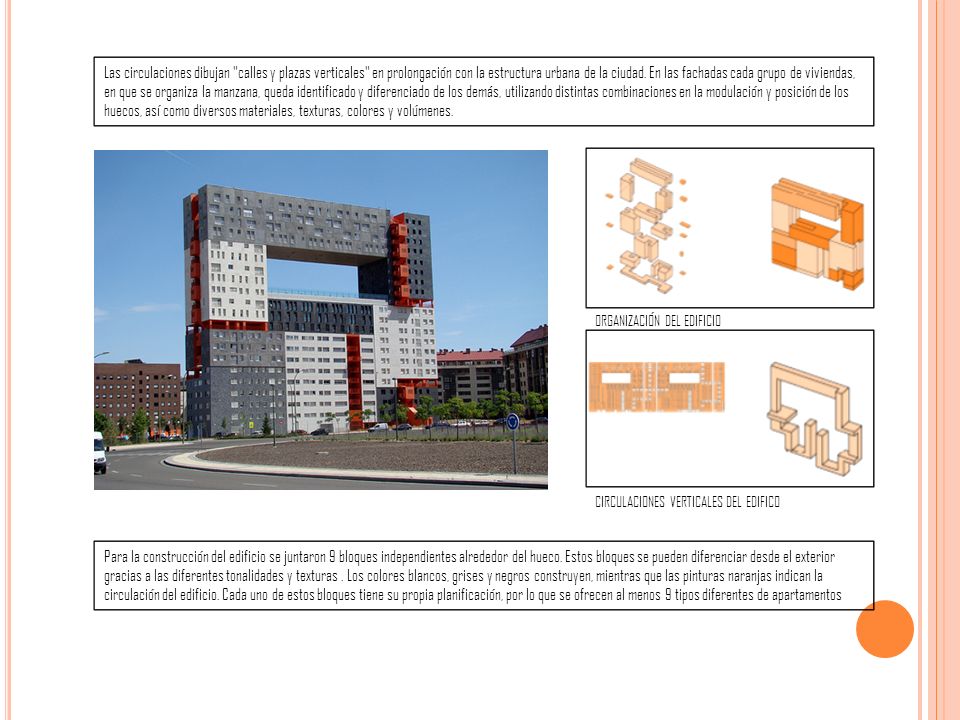

3 Las circulaciones dibujan "calles y plazas verticales" en prolongación con la estructura urbana de la ciudad. En las fachadas cada grupo de viviendas, en que se organiza la manzana, queda identificado y diferenciado de los demás, utilizando distintas combinaciones en la modulación y posición de los huecos, así como diversos materiales, texturas, colores y volúmenes. ORGANIZACIÓN DEL EDIFICIO CIRCULACIONES VERTICALES DEL EDIFICO Para la construcción del edificio se juntaron 9 bloques independientes alrededor del hueco. Estos bloques se pueden diferenciar desde el exterior gracias a las diferentes tonalidades y texturas. Los colores blancos, grises y negros construyen, mientras que las pinturas naranjas indican la circulación del edificio. Cada uno de estos bloques tiene su propia planificación, por lo que se ofrecen al menos 9 tipos diferentes de apartamentos

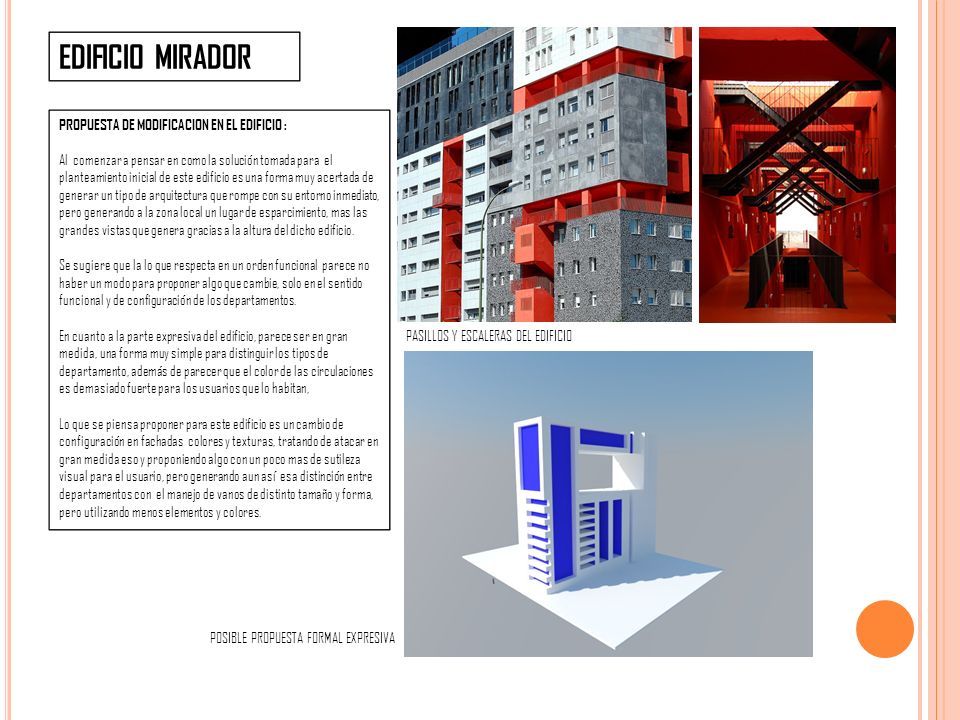

4 PASILLOS Y ESCALERAS DEL EDIFICIO EDIFICIO MIRADOR PROPUESTA DE MODIFICACION EN EL EDIFICIO : Al comenzar a pensar en como la solución tomada para el planteamiento inicial de este edificio es una forma muy acertada de generar un tipo de arquitectura que rompe con su entorno inmediato, pero generando a la zona local un lugar de esparcimiento, mas las grandes vistas que genera gracias a la altura del dicho edificio. Se sugiere que la lo que respecta en un orden funcional parece no haber un modo para proponer algo que cambie, solo en el sentido funcional y de configuración de los departamentos. En cuanto a la parte expresiva del edificio, parece ser en gran medida, una forma muy simple para distinguir los tipos de departamento, además de parecer que el color de las circulaciones es demasiado fuerte para los usuarios que lo habitan, Lo que se piensa proponer para este edificio es un cambio de configuración en fachadas colores y texturas, tratando de atacar en gran medida eso y proponiendo algo con un poco mas de sutileza visual para el usuario, pero generando aun así esa distinción entre departamentos con el manejo de vanos de distinto tamaño y forma, pero utilizando menos elementos y colores. POSIBLE PROPUESTA FORMAL EXPRESIVA

5 POSIBLE PROPUESTA FORMAL EXPRESIVA.
