GRAFICOS EN EXCEL 2010 PEDRO MARQUEZ QUINTANILLA 2014

2 CONCEPTO DE GRAFICO Un gráfico es la representación gráfica de los datos de una hoja de cálculo para facilitar su interpretación. Los gráficos se clasifican en tres grupos: GRAFICOS LINEALES GRAFICOS DE BARRAS O COLUMNAS GRAFICOS CIRCULARES.

3 GRAFICOS LINEALES Estos gráficos se utilizan para representar series cronológicas (tiempo en horas, meses, días años, etc.) y las distribuciones de frecuencias. En las series cronológicas el tiempo se coloca en el eje horizontal. Como por ejemplo las producciones, las ventas, inventarios, temperaturas y cotizaciones

4 REGLAS PARA SU ELABORACION
El cero de la escala vertical siempre debe colocarse. Si se hace necesario interrumpir la escala vertical debe hacerse con una línea en zig-zag. La curva debe trazarse mas gruesa que las coordenadas para que resalte Debe tener títulos con mayúsculas y centrados Si hay que mencionar puntos particulares de la curva, debe hacerse con notas al pie. Se debe indicar la fuente de la información.

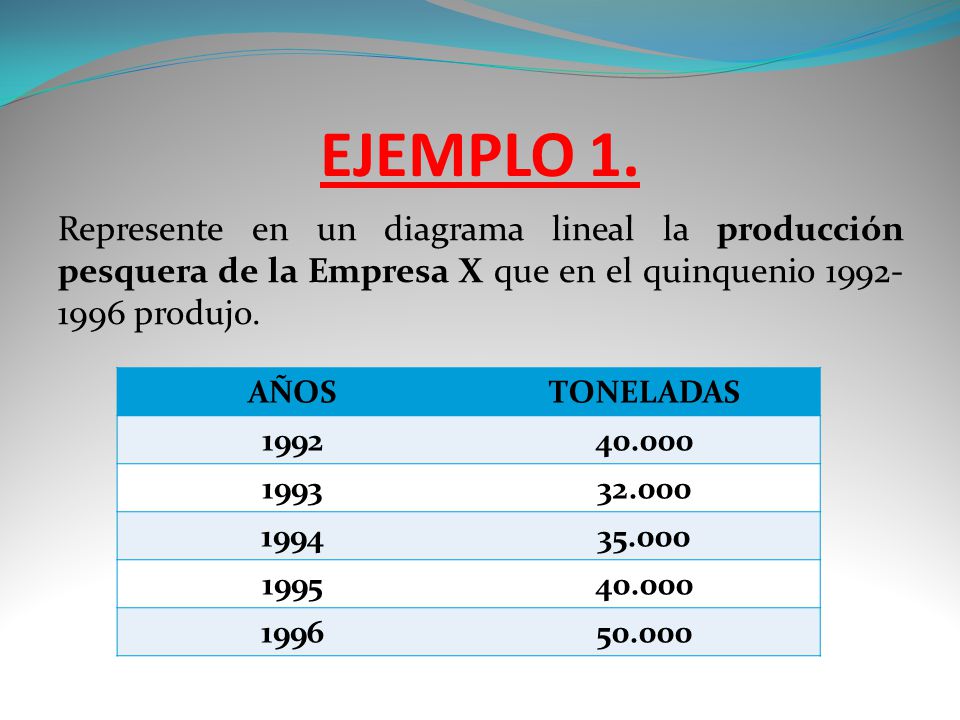

5 EJEMPLO 1. Represente en un diagrama lineal la producción pesquera de la Empresa X que en el quinquenio produjo. AÑOS TONELADAS 1992 40.000 1993 32.000 1994 35.000 1995 1996 50.000

6

7 EJERCICIO 2 Represente en un diagrama lineal las temperaturas observadas en Bogotá el 22 de junio de 2012, entre las 6 horas y las 18 horas, la lectura se hizo cada dos horas. HORAS TEMPERATURA 6 5.8 8 9.2 10 15.4 12 18.7 14 22.3 16 18.4 18 11.9

8 DIAGRAMAS DE BARRAS Se utiliza para representar los caracteres cualitativos y cuantitativos discretos. En el eje horizontal, o eje de abscisas, se representan los datos o modalidades; en el eje vertical o de ordenadas, se representan las frecuencias de cada dato o modalidad.

9 REGLAS PARA SU ELABORACION
Cuidemos el balanceo del grafico evitando que las barras resulten muy anchas o muy altas. Dejemos un espacio entre las barras, que no debe ser inferior a la mitad del ancho de ellas. No se debe recargar el grafico con muchas barras, si tiene muchas se debe reemplazar por uno lineal. Coloque el titulo en mayúsculas y centrado

10 Ejemplo 1 PAIS TONELADAS BRASIL 1.257 COLOMBIA 684 MEXICO 240
Represente en un diagrama de barras la producción de café de los países latinoamericanos en miles de toneladas: PAIS TONELADAS BRASIL 1.257 COLOMBIA 684 MEXICO 240 GUATEMALA 168 EL SALVADOR 146 COSTA RICA 138

11

12 EJERCICIOS PAIS AREA Argentina 2.776.889 Brasil 8.511.965 Canadá
Elabore un grafico de barras con los países americanos de mayor área en Kilómetros cuadrados. PAIS AREA Argentina Brasil Canadá Perú Estados Unidos México

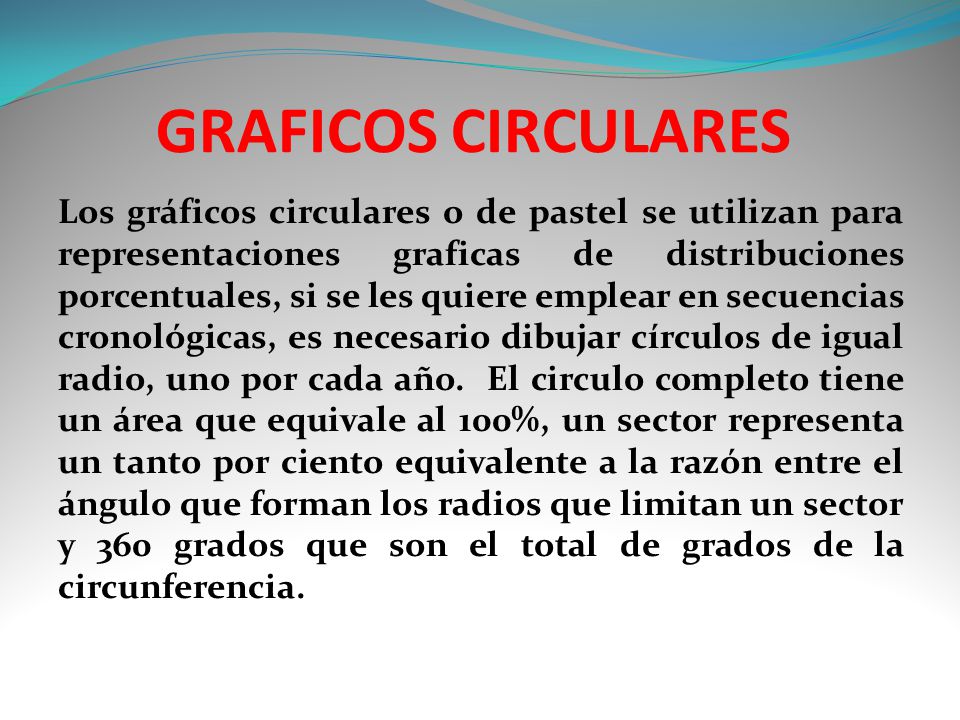

13 GRAFICOS CIRCULARES Los gráficos circulares o de pastel se utilizan para representaciones graficas de distribuciones porcentuales, si se les quiere emplear en secuencias cronológicas, es necesario dibujar círculos de igual radio, uno por cada año. El circulo completo tiene un área que equivale al 100%, un sector representa un tanto por ciento equivalente a la razón entre el ángulo que forman los radios que limitan un sector y 360 grados que son el total de grados de la circunferencia.

14 EJEMPLOS Represente en un grafico circular, el área de los países centroamericanos en k 𝑚 2 : PAIS AREA Belice 22.965 Costa Rica 51.100 El Salvador 21.041 Guatemala Honduras Nicaragua Panamá 77.082
