1 ARQUITECTURA DE LAS REDES
REPÚBLICA BOLIVARIANA DE VENEZUELA MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN UNIVERSITARIA UNIVERSIDAD POLITÉCNICA TERRITORIAL “JOSÉ ANTONIO ANZOÁTEGUI” EXTENSIÓN ANACO ARQUITECTURA DE LAS REDES Ingeniería Eléctrica Anaco-Febrero Profesor: Elaborados por: Ing. Sigilberto Hernandez T.S.U. Yukencis López C.I T.S.U Andrew Rosales C.I T.S.U Robert Leota C.I T.S.U Juan Gil C.I T.S.U Oscar Covi C.I Anaco-Abril -2015

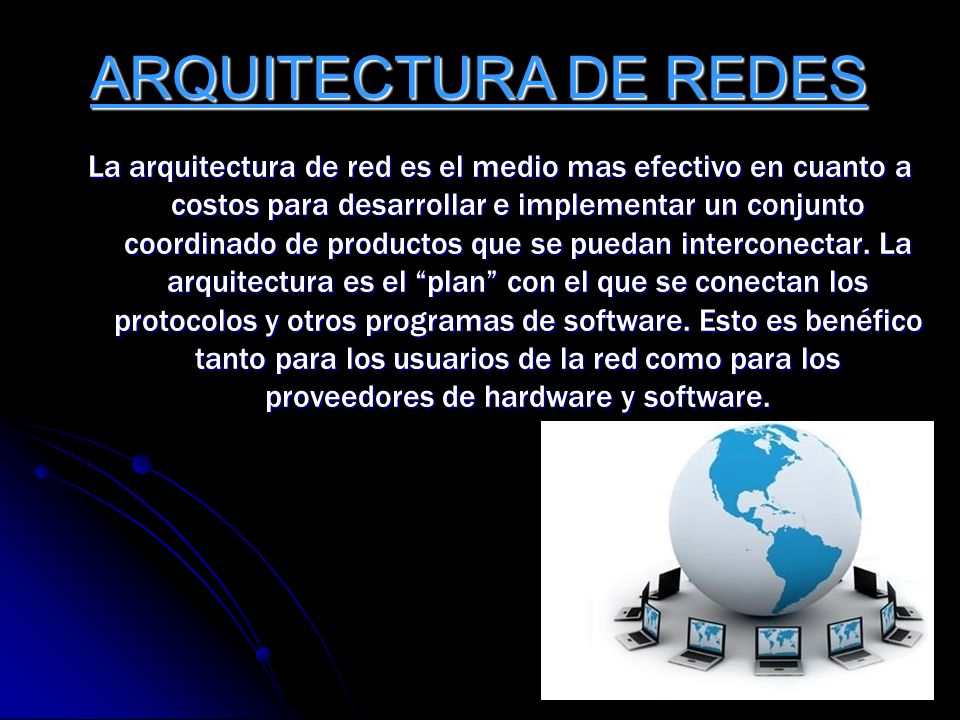

2 ARQUITECTURA DE REDES La arquitectura de red es el medio mas efectivo en cuanto a costos para desarrollar e implementar un conjunto coordinado de productos que se puedan interconectar. La arquitectura es el “plan” con el que se conectan los protocolos y otros programas de software. Esto es benéfico tanto para los usuarios de la red como para los proveedores de hardware y software.

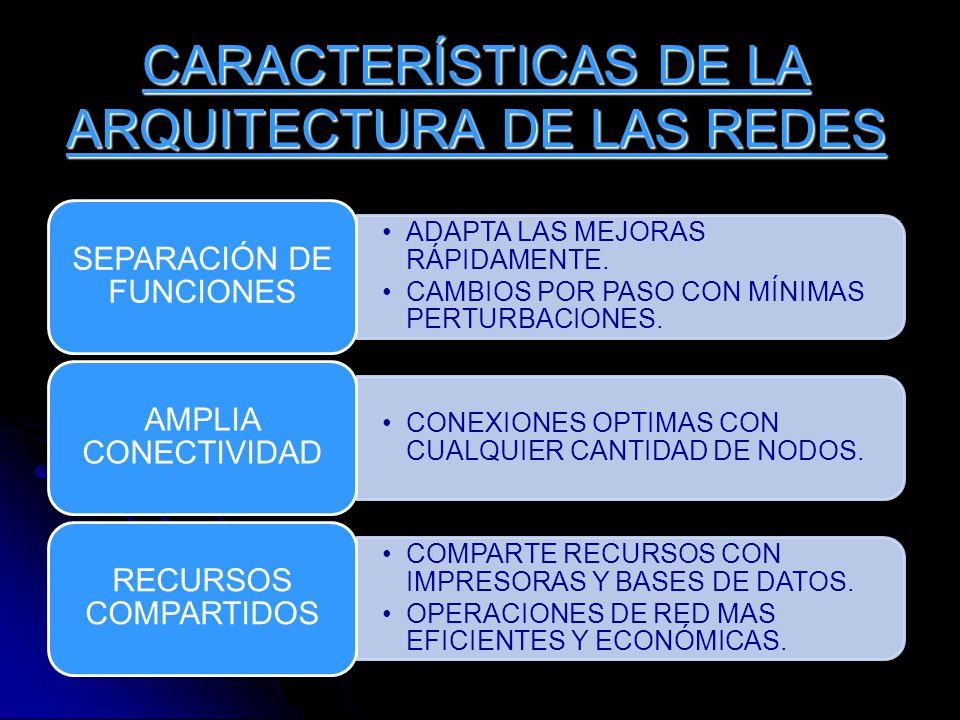

3 CARACTERÍSTICAS DE LA ARQUITECTURA DE LAS REDES
ADAPTA LAS MEJORAS RÁPIDAMENTE. CAMBIOS POR PASO CON MÍNIMAS PERTURBACIONES. SEPARACIÓN DE FUNCIONES CONEXIONES OPTIMAS CON CUALQUIER CANTIDAD DE NODOS. AMPLIA CONECTIVIDAD COMPARTE RECURSOS CON IMPRESORAS Y BASES DE DATOS. OPERACIONES DE RED MAS EFICIENTES Y ECONÓMICAS. RECURSOS COMPARTIDOS

4 CARACTERÍSTICAS DE LA ARQUITECTURA DE LAS REDES
CAMBIOS POR PARTE DEL USUARIO. FÁCIL USO. ADMINISTRACIÓN DE RED COMBINA LOS PROTOCOLOS Y PAQUETES DE SOFTWARE PARA PRODUCIR UNA RED FUNCIONAL. INTERFACES INTERCONECTA LOS DIFERENTES SISTEMA DE ADMINISTRACIÓN DE BASE DE DATOS. ADMINISTRACIÓN DE DATOS

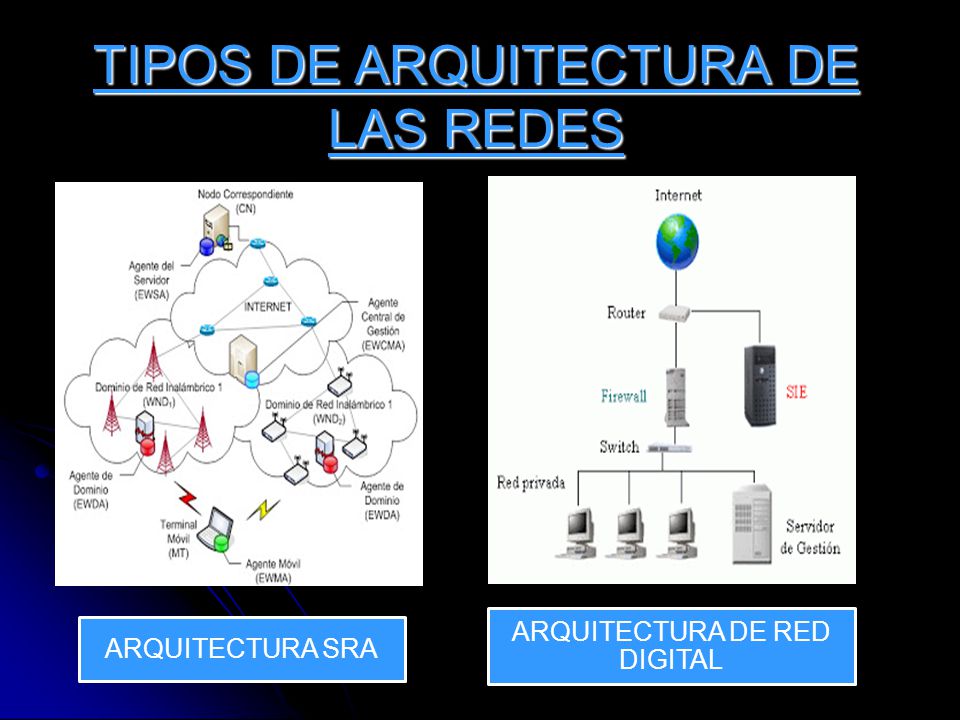

5 TIPOS DE ARQUITECTURA DE LAS REDES
ARQUITECTURA SRA ARQUITECTURA DE RED DIGITAL

6 Con la ASR se describe una estructura integral que provee todos los modos de comunicación de datos y con base en la cual se pueden planear e implementar nuevas redes de comunicación de datos. La ASR se construyo en torno a cuatro principios básicos: Primero, la ASR comprende las funciones distribuidas con base en las cuales muchas responsabilidades de la red se puede mover de la computadora central a otros componentes de la red como son los concentradores remotos. Segundo, la ASR define trayectorias ante los usuarios finales (programas, dispositivos u operadores) de la red de comunicación de datos en forma separada de los usuarios mismos, lo cual permite hacer extensiones o modificaciones a la configuración de la red sin afectar al usuario final. Tercero, en la ASR se utiliza el principio de la independencia de dispositivo, lo cual permite la comunicación de un programa con un dispositivo de entrada / salida sin importar los requerimientos de cualquier dispositivo único Esto también permite añadir o modificar programas de aplicación y equipo de comunicación sin afectar a otros elementos de la red de comunicación. Cuarto, en la ASR se utilizan funciones y protocolos lógicos y físicos normalizado para la comunicación de información entre dos puntos cualesquiera, y esto significa que se puede tener una arquitectura de propósito general y terminales industriales de muchas variedades y un solo protocolo de red.

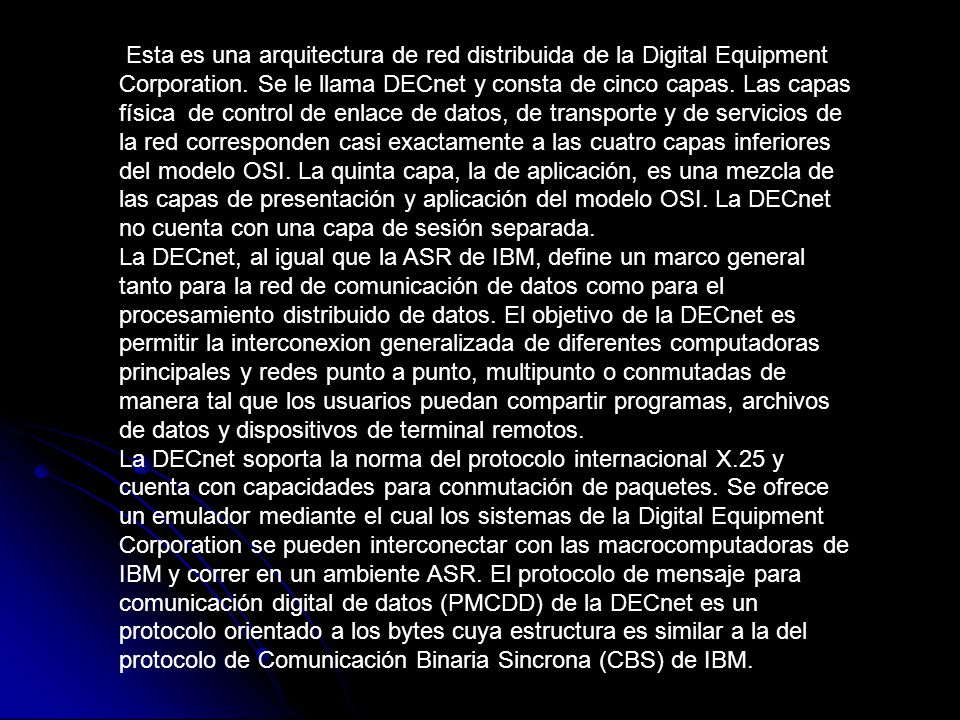

7 Esta es una arquitectura de red distribuida de la Digital Equipment Corporation. Se le llama DECnet y consta de cinco capas. Las capas física de control de enlace de datos, de transporte y de servicios de la red corresponden casi exactamente a las cuatro capas inferiores del modelo OSI. La quinta capa, la de aplicación, es una mezcla de las capas de presentación y aplicación del modelo OSI. La DECnet no cuenta con una capa de sesión separada. La DECnet, al igual que la ASR de IBM, define un marco general tanto para la red de comunicación de datos como para el procesamiento distribuido de datos. El objetivo de la DECnet es permitir la interconexion generalizada de diferentes computadoras principales y redes punto a punto, multipunto o conmutadas de manera tal que los usuarios puedan compartir programas, archivos de datos y dispositivos de terminal remotos. La DECnet soporta la norma del protocolo internacional X.25 y cuenta con capacidades para conmutación de paquetes. Se ofrece un emulador mediante el cual los sistemas de la Digital Equipment Corporation se pueden interconectar con las macrocomputadoras de IBM y correr en un ambiente ASR. El protocolo de mensaje para comunicación digital de datos (PMCDD) de la DECnet es un protocolo orientado a los bytes cuya estructura es similar a la del protocolo de Comunicación Binaria Sincrona (CBS) de IBM.

8 TIPOS DE ARQUITECTURA DE LAS REDES

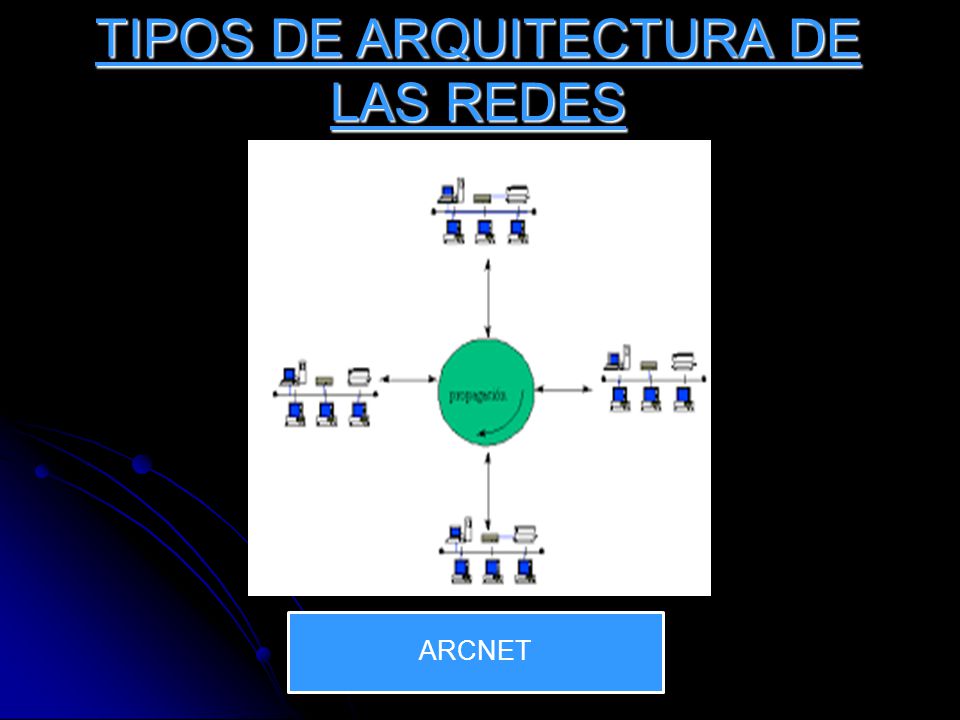

ARCNET

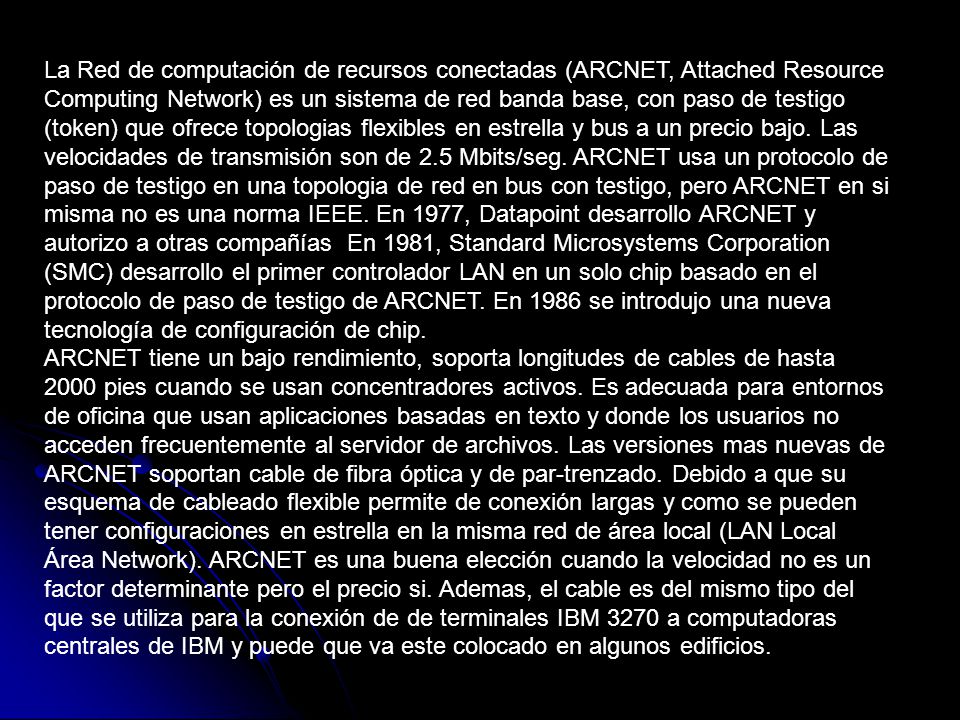

9 La Red de computación de recursos conectadas (ARCNET, Attached Resource Computing Network) es un sistema de red banda base, con paso de testigo (token) que ofrece topologias flexibles en estrella y bus a un precio bajo. Las velocidades de transmisión son de 2.5 Mbits/seg. ARCNET usa un protocolo de paso de testigo en una topologia de red en bus con testigo, pero ARCNET en si misma no es una norma IEEE. En 1977, Datapoint desarrollo ARCNET y autorizo a otras compañías En 1981, Standard Microsystems Corporation (SMC) desarrollo el primer controlador LAN en un solo chip basado en el protocolo de paso de testigo de ARCNET. En 1986 se introdujo una nueva tecnología de configuración de chip. ARCNET tiene un bajo rendimiento, soporta longitudes de cables de hasta 2000 pies cuando se usan concentradores activos. Es adecuada para entornos de oficina que usan aplicaciones basadas en texto y donde los usuarios no acceden frecuentemente al servidor de archivos. Las versiones mas nuevas de ARCNET soportan cable de fibra óptica y de par-trenzado. Debido a que su esquema de cableado flexible permite de conexión largas y como se pueden tener configuraciones en estrella en la misma red de área local (LAN Local Área Network). ARCNET es una buena elección cuando la velocidad no es un factor determinante pero el precio si. Ademas, el cable es del mismo tipo del que se utiliza para la conexión de de terminales IBM 3270 a computadoras centrales de IBM y puede que va este colocado en algunos edificios.

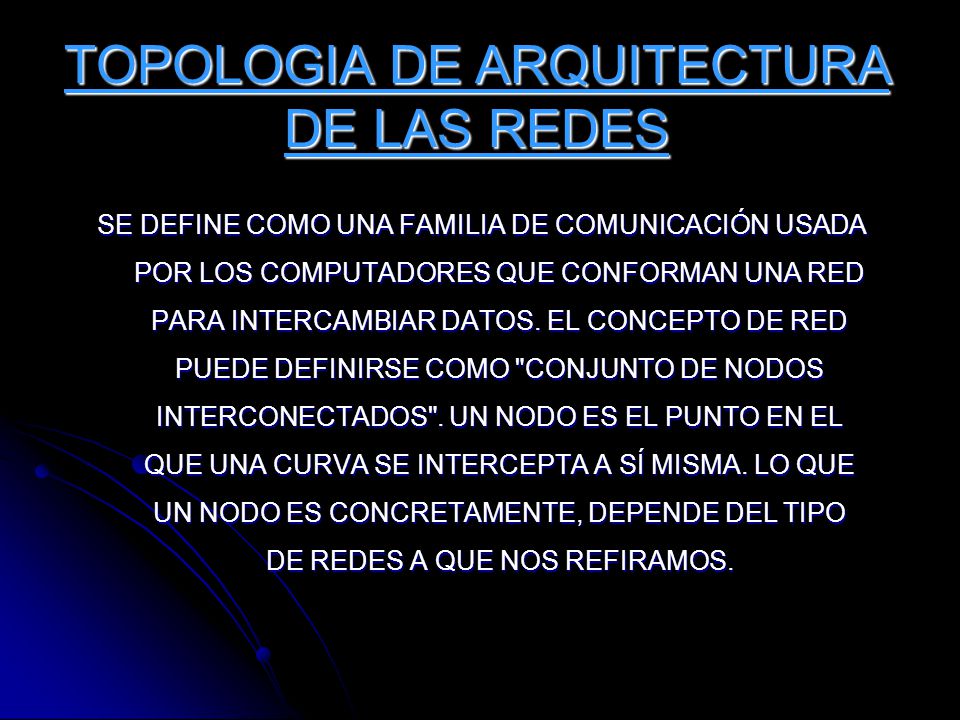

10 TOPOLOGIA DE ARQUITECTURA DE LAS REDES
SE DEFINE COMO UNA FAMILIA DE COMUNICACIÓN USADA POR LOS COMPUTADORES QUE CONFORMAN UNA RED PARA INTERCAMBIAR DATOS. EL CONCEPTO DE RED PUEDE DEFINIRSE COMO "CONJUNTO DE NODOS INTERCONECTADOS". UN NODO ES EL PUNTO EN EL QUE UNA CURVA SE INTERCEPTA A SÍ MISMA. LO QUE UN NODO ES CONCRETAMENTE, DEPENDE DEL TIPO DE REDES A QUE NOS REFIRAMOS.

11 TOPOLOGIA DE ARQUITECTURA DE LAS REDES
TOPOLOGÍA ESTRELLA: Reduce la posibilidad de fallo de red conectando todos los nodos a un nodo central. Cuando se aplica a una red basada en la topología estrella este concentrador central reenvía todas las transmisiones recibidas de cualquier nodo periférico a todos los nodos periféricos de la red, algunas veces incluso al nodo que lo envió.

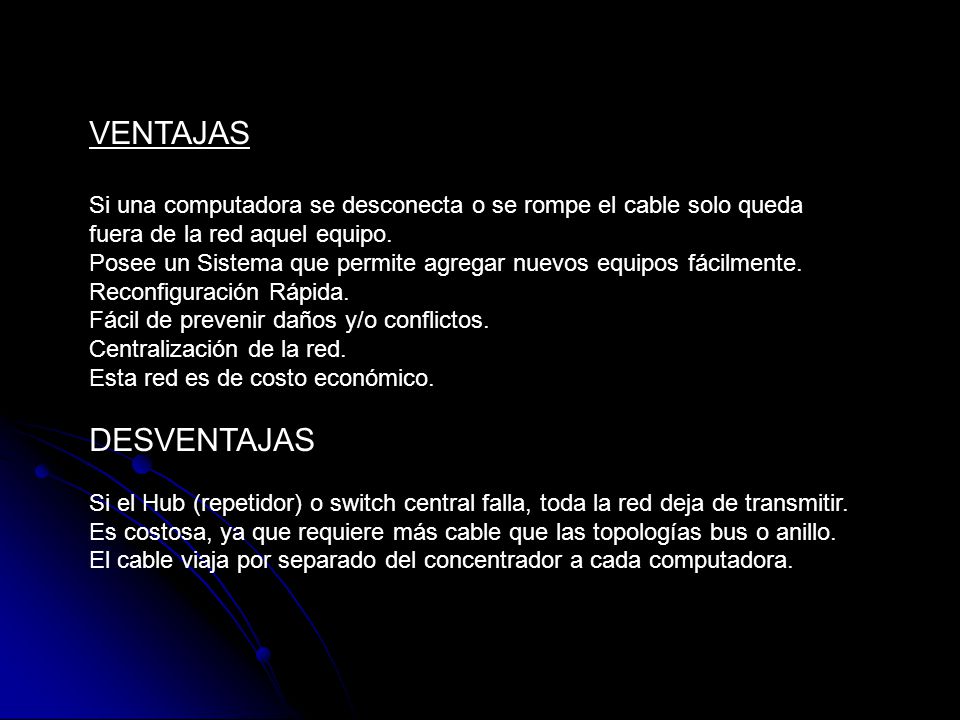

12 VENTAJAS Si una computadora se desconecta o se rompe el cable solo queda fuera de la red aquel equipo. Posee un Sistema que permite agregar nuevos equipos fácilmente. Reconfiguración Rápida. Fácil de prevenir daños y/o conflictos. Centralización de la red. Esta red es de costo económico. DESVENTAJAS Si el Hub (repetidor) o switch central falla, toda la red deja de transmitir. Es costosa, ya que requiere más cable que las topologías bus o anillo. El cable viaja por separado del concentrador a cada computadora.

13 TOPOLOGIA DE ARQUITECTURA DE LAS REDES

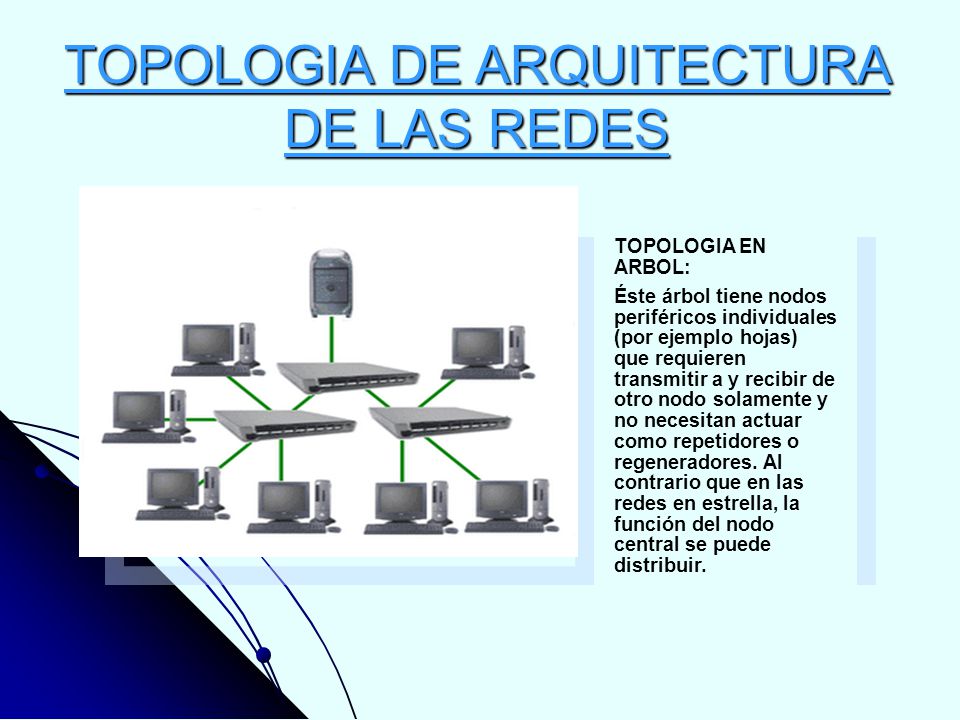

TOPOLOGIA EN ARBOL: Éste árbol tiene nodos periféricos individuales (por ejemplo hojas) que requieren transmitir a y recibir de otro nodo solamente y no necesitan actuar como repetidores o regeneradores. Al contrario que en las redes en estrella, la función del nodo central se puede distribuir.

14 VENTAJAS Cableado punto a punto para segmentos individuales. Soportado por multitud de vendedores de software y de hardware. Facilidad de resolución de problemas DESVENTAJAS Se requiere mucho cable. La medida de cada segmento viene determinada por el tipo de cable utilizado. Si se viene abajo el segmento principal todo el segmento se viene abajo con él. Es más difícil su configuración.

15 TOPOLOGIA DE ARQUITECTURA DE LAS REDES

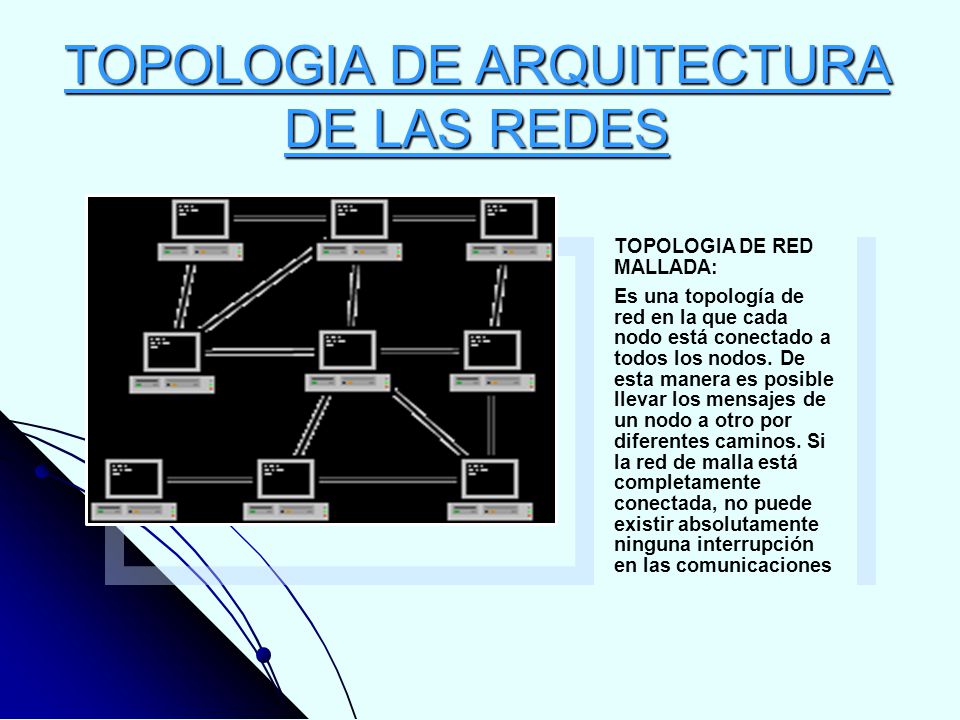

TOPOLOGIA DE RED MALLADA: Es una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red de malla está completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones

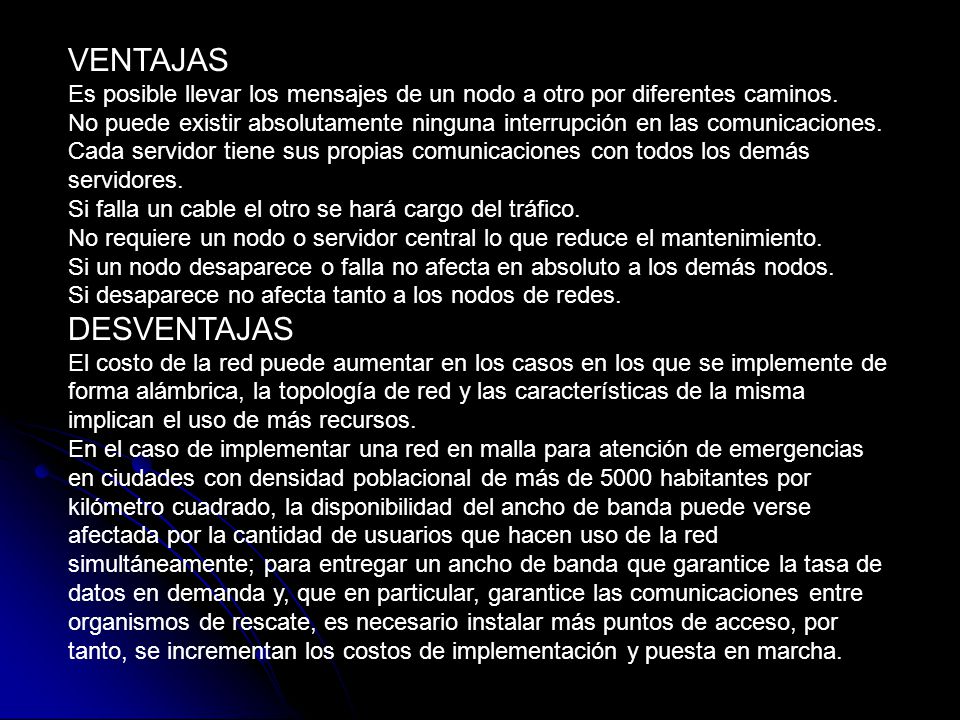

16 VENTAJAS Es posible llevar los mensajes de un nodo a otro por diferentes caminos. No puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias comunicaciones con todos los demás servidores. Si falla un cable el otro se hará cargo del tráfico. No requiere un nodo o servidor central lo que reduce el mantenimiento. Si un nodo desaparece o falla no afecta en absoluto a los demás nodos. Si desaparece no afecta tanto a los nodos de redes. DESVENTAJAS El costo de la red puede aumentar en los casos en los que se implemente de forma alámbrica, la topología de red y las características de la misma implican el uso de más recursos. En el caso de implementar una red en malla para atención de emergencias en ciudades con densidad poblacional de más de 5000 habitantes por kilómetro cuadrado, la disponibilidad del ancho de banda puede verse afectada por la cantidad de usuarios que hacen uso de la red simultáneamente; para entregar un ancho de banda que garantice la tasa de datos en demanda y, que en particular, garantice las comunicaciones entre organismos de rescate, es necesario instalar más puntos de acceso, por tanto, se incrementan los costos de implementación y puesta en marcha.

17 TOPOLOGIA DE ARQUITECTURA DE LAS REDES

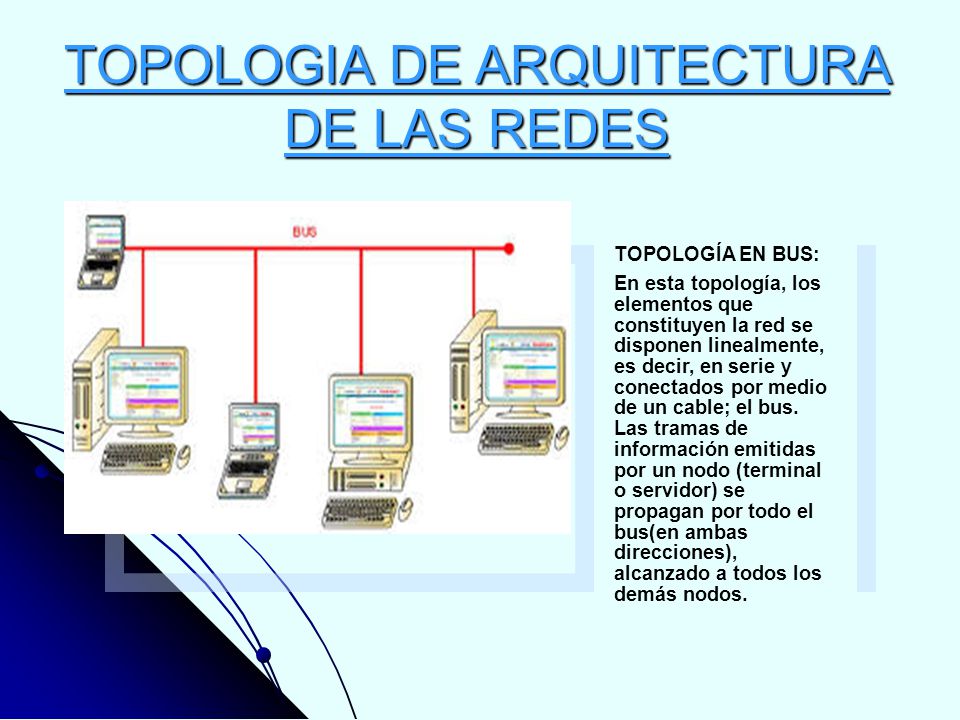

TOPOLOGÍA EN BUS: En esta topología, los elementos que constituyen la red se disponen linealmente, es decir, en serie y conectados por medio de un cable; el bus. Las tramas de información emitidas por un nodo (terminal o servidor) se propagan por todo el bus(en ambas direcciones), alcanzado a todos los demás nodos.

18 Cada nodo de la red se debe encargar de reconocer la información que recorre el bus, para así determinar cual es la que le corresponde, la destinada a él. Es el tipo de instalación más sencillo y un fallo en un nodo no provoca la caída del sistema de la red. Por otra parte, una ruptura del bus es difícil de localizar(dependiendo de la longitud del cable y el número de terminales conectados a él) y provoca la inutilidad de todo el sistema.

19 TIPOLOGIA DE ARQUITECTURA DE LAS REDES
TIPOLOGIA EN ANILLO: Los nodos de la red se disponen en un anillo cerrado conectados a él mediante enlaces punto a punto.

20 La información describe una trayectoria circular en una única dirección y el nodo principal es quien gestiona conflictos entre nodos al evitar la colisión de tramas de información. En este tipo de topología, un fallo en un nodo afecta a toda la red aunque actualmente hay tecnologías que permiten mediante unos conectores especiales, la desconexión del nodo averiado para que el sistema pueda seguir funcionando.
