Diagrama Entidad-Relación

Presentación del tema: "Diagrama Entidad-Relación"— Transcripción de la presentación:

1 Diagrama Entidad-Relación
Universidad tecnológica de izúcar de matamoros

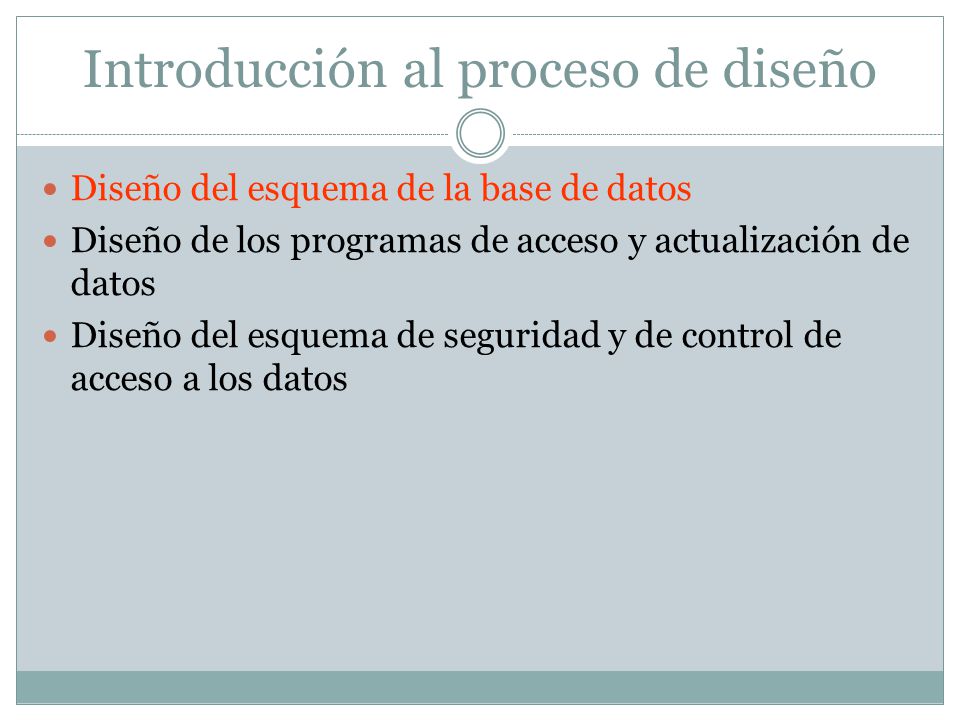

2 Introducción al proceso de diseño
Diseño del esquema de la base de datos Diseño de los programas de acceso y actualización de datos Diseño del esquema de seguridad y de control de acceso a los datos

3 Fases del diseño Identificar las necesidades de datos de los usuarios de la base. Se obtiene la especificación de los requerimientos del usuario. Seleccionar un modelo de datos y traducir estos requerimientos en un esquema conceptual de la base de datos. Se usa el diagrama entidad-relación para representarlo gráficamente.

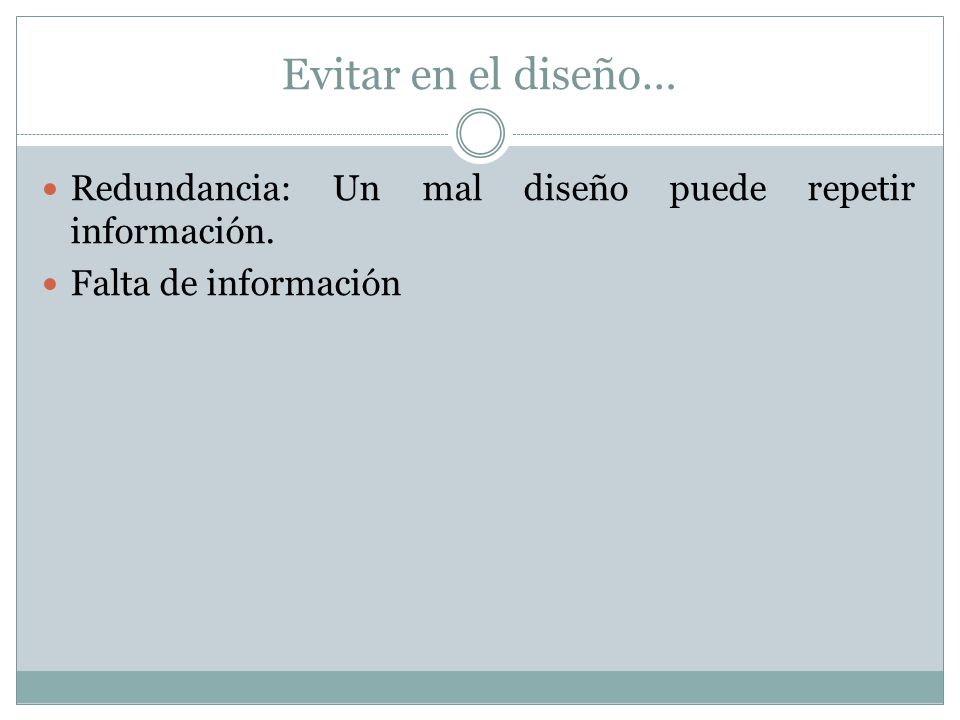

4 Evitar en el diseño… Redundancia: Un mal diseño puede repetir información. Falta de información

5 Ejercicio Se requiere tener la información sobre los análisis de laboratorio que se llevan a cabo a los pacientes que están internados en un hospital. De cada paciente se requieren sus datos personales, los análisis que se le han practicado, el nombre del médico que solicitó los exámenes y el resultado de cada una de ellas. De cada prueba de laboratorio se necesita saber el nombre de la prueba, lo que mide la prueba (suponer que cada análisis de laboratorio mide una sola cosa), descripción de su aplicación y su costo. ¿Cómo podrías guardar esta información y en cualquier momento poderla recuperar?

6 Modelo E-R: Entidades Una entidad es una cosa o un objeto del mundo real que es distinguible de otros objetos. Por ejemplo, una paciente en un hospital. Una entidad tiene un juego de propiedades y los valores de estas propiedades identifican en forma única una entidad. Por ejemplo el número que se le asigna al paciente al ingresar al hospital.

7 Modelo E-R: Atributos Una entidad es representada por un juego de atributos. Los atributos son propiedades descriptivas de las entidades. Cada entidad tiene su propio valor para cada atributo. Ejemplo número de paciente, nombre, dirección, etc. Un juego de entidades es un conjunto de entidades del mismo tipo que comparten las mismas propiedades o atributos. El juego de todos los pacientes de un hospital.

8 Modelo E-R: Relaciones
Una relación es una asociación entre entidades. Por ejemplo un x paciente tiene tal padecimiento. PACIENTE PADECIMIENTO Juan López Hepatitis

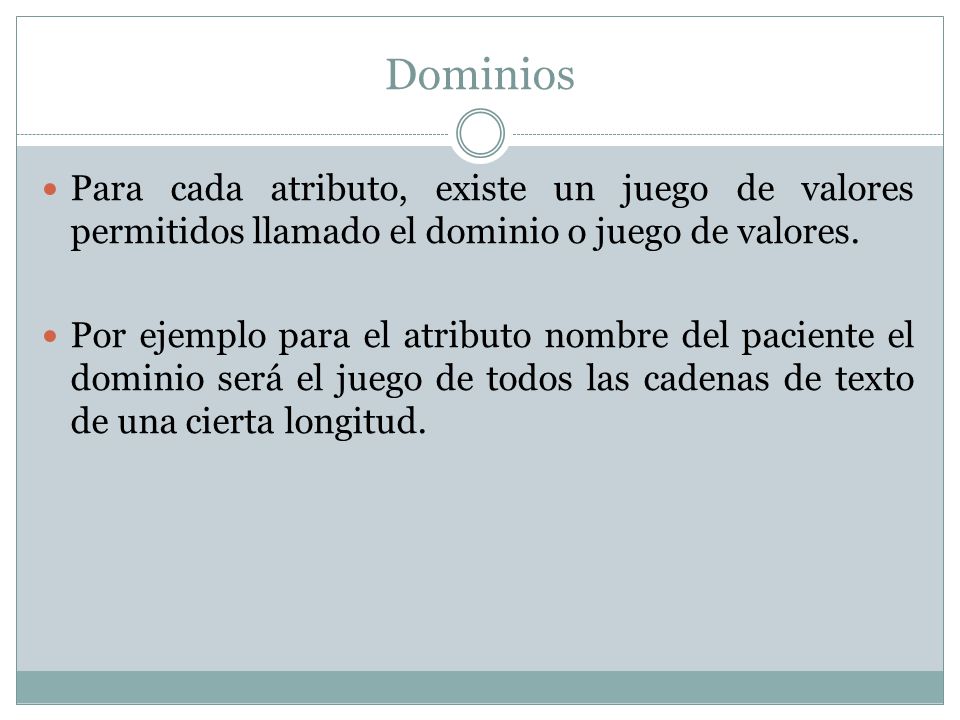

9 Dominios Para cada atributo, existe un juego de valores permitidos llamado el dominio o juego de valores. Por ejemplo para el atributo nombre del paciente el dominio será el juego de todos las cadenas de texto de una cierta longitud.

10 Tipos de Atributos Simples: son aquellos que no se han dividido en subpartes. Compuestos: son los que pueden dividirse en otros atributos, por ejemplo el atributo nombre, puede dividirse en nombre, apellido materno y apellido paterno. De un solo valor: Por ejemplo la edad del paciente es única. Multivalor: Por ejemplo un paciente puede tener cero o más números telefónicos. Derivado: el valor de este tipo de atributo es obtenido a partir de los valores de otro

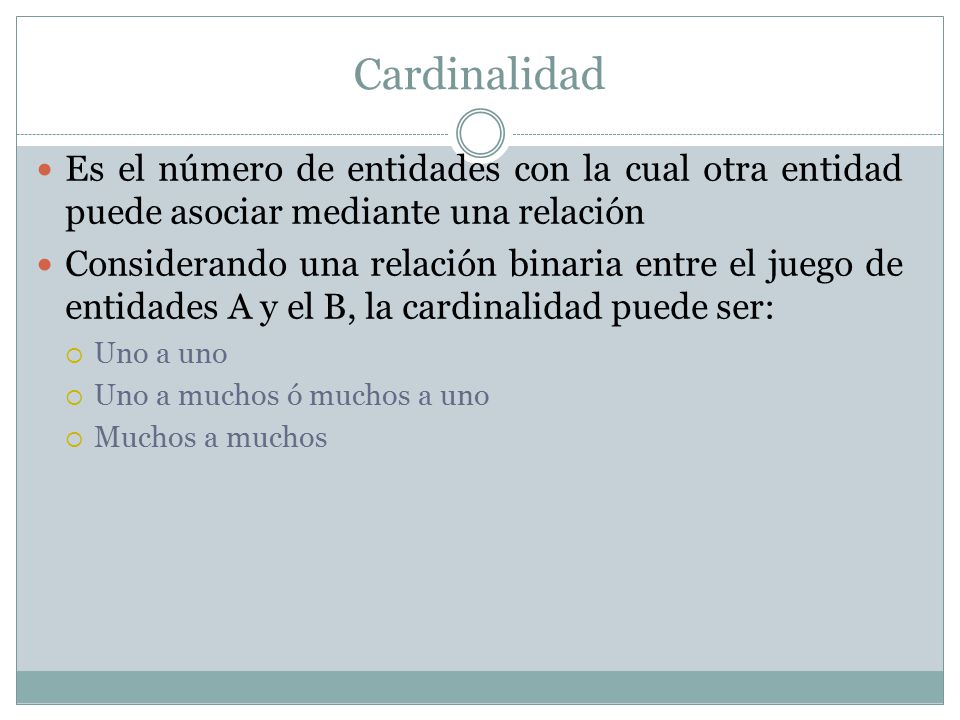

11 Cardinalidad Es el número de entidades con la cual otra entidad puede asociar mediante una relación Considerando una relación binaria entre el juego de entidades A y el B, la cardinalidad puede ser: Uno a uno Uno a muchos ó muchos a uno Muchos a muchos

12 Uno a uno Una entidad en A esta asociada con cualquier número de entidades en B (0 ó más) y viceversa A1 A2 A3 A4 B1 B2 B3 B4 B5 EJEMPLO: Un paciente en un hospital tiene un solo cuarto y un cuarto pertenece a un solo paciente (hospital privado)

13 Uno a muchos Una entidad en A esta asociada con cualquier número (0 ó más) de entidades en B. Una entidad en B, puede estar asociada a lo mucho con una entidad en A A1 A2 A3 B1 B2 B3 B4 B5 EJEMPLO: El titular de una cuenta de cheques puede tener cualquier número de tarjetas, pero cada tarjeta pertenece a una sola persona

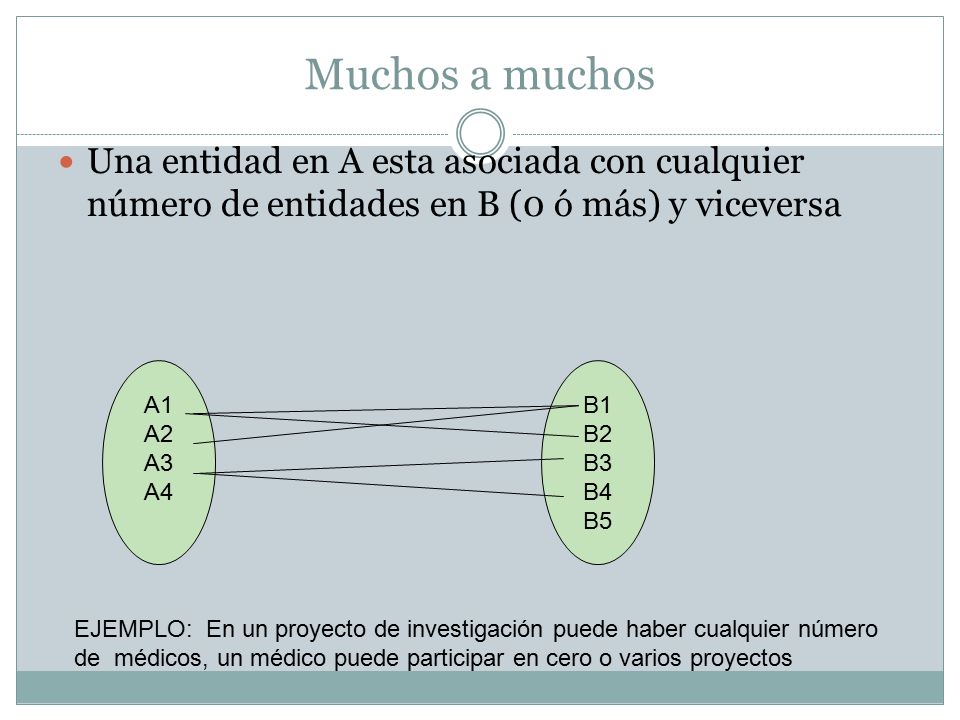

14 Muchos a muchos Una entidad en A esta asociada con cualquier número de entidades en B (0 ó más) y viceversa A1 A2 A3 A4 B1 B2 B3 B4 B5 EJEMPLO: En un proyecto de investigación puede haber cualquier número de médicos, un médico puede participar en cero o varios proyectos

15 Llave Primaria Son atributos que se usan para diferenciar una entidad de otra, por ejemplo un medicamento de otro, o un paciente de otro. Puede haber varias llave candidato. La llave primaria debe ser única y de preferencia no cambie con el tiempo. Cada juego de entidades (tabla) debe tener una llave primaria.

16 Cardinalidad: obligatoria y opcional
Uno a uno obligatorio: un empleado en Una empresa tiene uno y solo un puesto, un Puesto pertenece a un solo empleado Uno a muchos opcional: un profesor en la Fac. de Ingeniería puede dar 0 o varias clases y una clase está dada por uno y solo un profesor Muchos a muchos obligatorio: una materia puede pertenecer a una o varias carreras, una carrera está formada por varias materias. Uno a uno opcional: Un paciente puede estar asignado a un cuarto o a ninguno. En un cuarto puede haber cero o un paciente

17 Diagramas Entidad-Relación (E-R)
Un diagrama E-R consiste de: Rectángulos: representan juegos de entidades Elipses: representan atributos Diamantes: representan juegos de relaciones Líneas: son ligas entre atributos y entidades y entre juegos de entidades y de relaciones Elipses dobles: son atributos multivalor Elipses punteadas: son atributos derivados Rectángulos dobles: representan juegos de entidades débiles.

18 Metodología Identificar entidades : Definir objetos como personas, lugares o conceptos sobre los que se quiere tener información. Identificar atributos: Definir las “propiedades” de cada entidad Determinar llave primaria de cada entidad Identificar relaciones entre las entidades Señalar cardinalidad entre las entidades

19 Ejemplo: uno a uno Cuando se decide ingresar a un paciente a un hospital se le asigna un cuarto y en un cuarto puede estar un paciente o ninguno (suponiendo un hospital privado). i_paciente# i_cuarto# n_paciente i_piso a_paciente cuarto paciente d_ingreso i_cuarto# q_costo

20 Ejemplo: uno a muchos El titular de una cuenta de cheques puede tener cualquier número de tarjetas, pero cada tarjeta pertenece a una sola persona, las entidades son cliente y tarjeta i_cliente# i_tarjeta# n_cliente i_password a_cliente tarjeta cliente q_limite i_cliente# d_apertura

21 Ejemplo: muchos a muchos
En un proyecto de investigación puede haber cualquier número de médicos, un médico puede participar en cero o varios proyectos i_medico# i_proyecto# n_medico n_proyecto a_medico proyecto medico a_telefono i_especial t_resumen

22 Rompiendo el muchos a muchos
En el diseño de una base de datos no se permiten relaciones “muchos a muchos”, cuando se tiene esto se crea una “relación” entre ambas cuya llave primaria será una llave compuesta por las llaves primarias de las entidades que está uniendo n_medico i_medico# i_proyecto# n_proyecto a_medico proyecto medico medico- proyecto i_especial i_medico# i_proyecto# t_resumen a_telefono

23 Relaciones y llaves primarias vs cardinalidad
Relación entre entidades Llave foránea Uno a uno No es necesario crear una relación entre las entidades Se crea una llave foránea en una de las entidades relacionadas que corresponde a la llave primaria en la otra Uno a muchos Se crea una llave foránea del lado de la entidad “muchos” que corresponde a la llave primaria del lado “uno” Muchos a muchos Se crea una relación con llave primaria compuesta formada por las llaves primarias de las entidades que une la relación En las entidades no hay llave foránea.

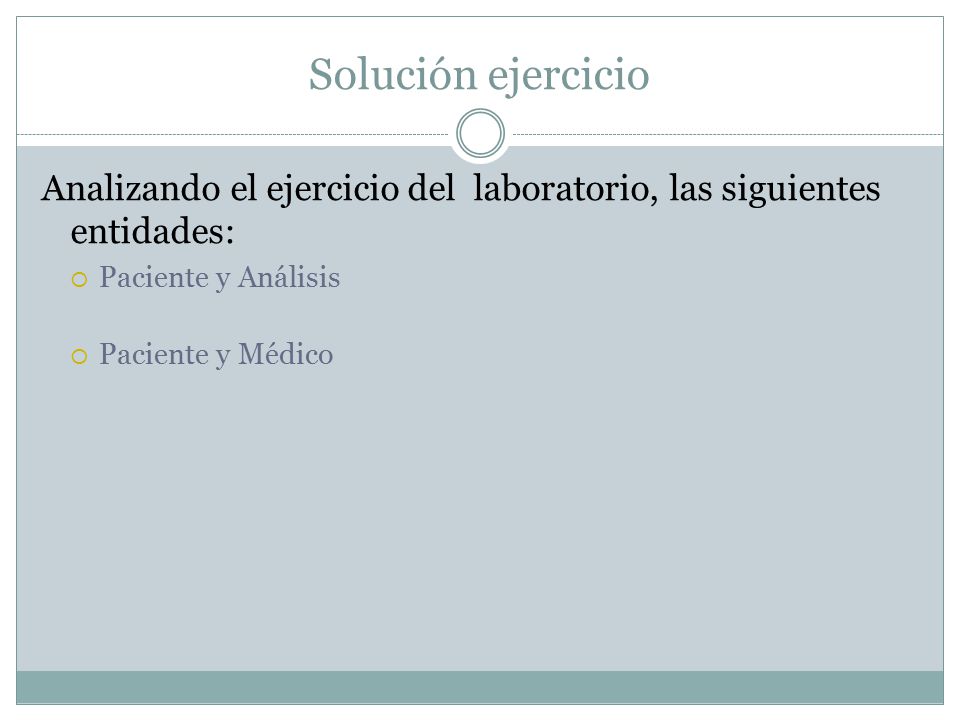

24 Solución ejercicio Analizando el ejercicio del laboratorio, las siguientes entidades: Paciente y Análisis Paciente y Médico

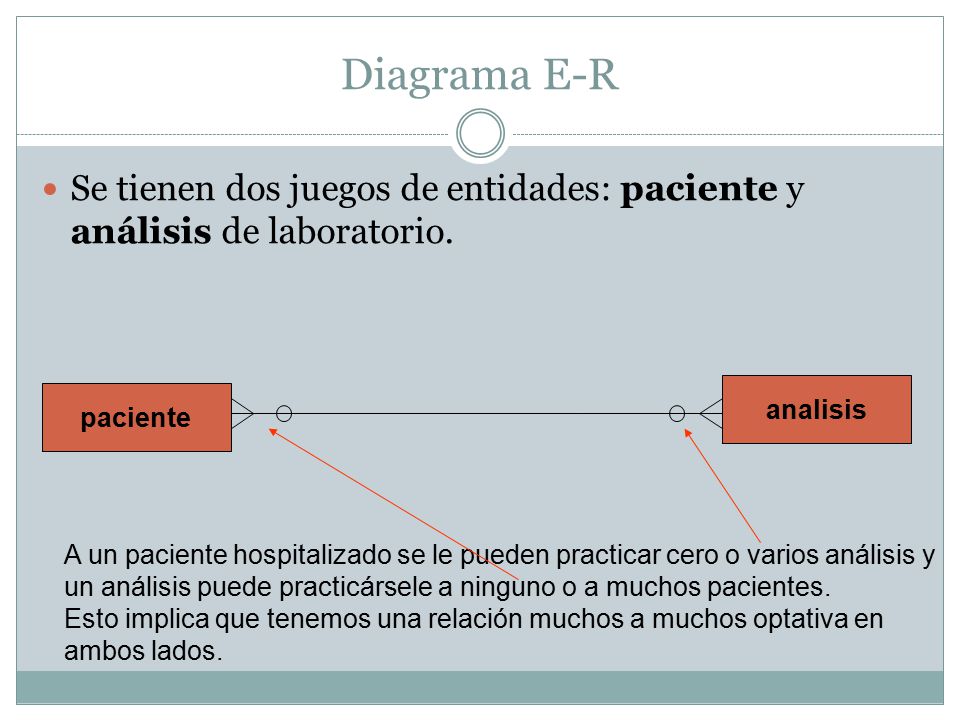

25 Diagrama E-R Se tienen dos juegos de entidades: paciente y análisis de laboratorio. analisis paciente A un paciente hospitalizado se le pueden practicar cero o varios análisis y un análisis puede practicársele a ninguno o a muchos pacientes. Esto implica que tenemos una relación muchos a muchos optativa en ambos lados.

26 Rompiendo el muchos a muchos
Debemos crear una relación entre ambas paciente paciente- analisis analisis i_pac n_pac a_pac i_med 1234 Laura Pino 48 289 3678 María Juarez 56 456 i_pac i_anal t_resu d_anal 1234 A-1 3.8 5/I/08 A-2 Pos 7/I/07 4.4 2/II/08 3678 neg 3/I/08 i_anal n_anal q_anal t_desc A-1 leuco 300.00 ayuno A-2 embar 200.00

27 Diagrama E-R Los juegos de entidades: paciente-análisis y médico.
medico paciente- analisis A un paciente hospitalizado se le pueden practicar cero o varios análisis y cada análisis se lo manda un doctor. A su vez un doctor puede mandar uno o varios análisis a los distintos pacientes. Esto implica que tenemos una relación uno a muchos obligatoria.

28 Rompiendo el muchos a muchos
Debemos crear una relación entre ambas paciente- analisis medico i_pac i_anal t_resu d_anal i_med 1234 A-1 3.8 5/I/08 289 A-2 Pos 7/I/07 456 4.4 2/II/08 3678 neg 3/I/08 i_med n_nom t_esp 289 Pérez cirujano 456 López ginecól

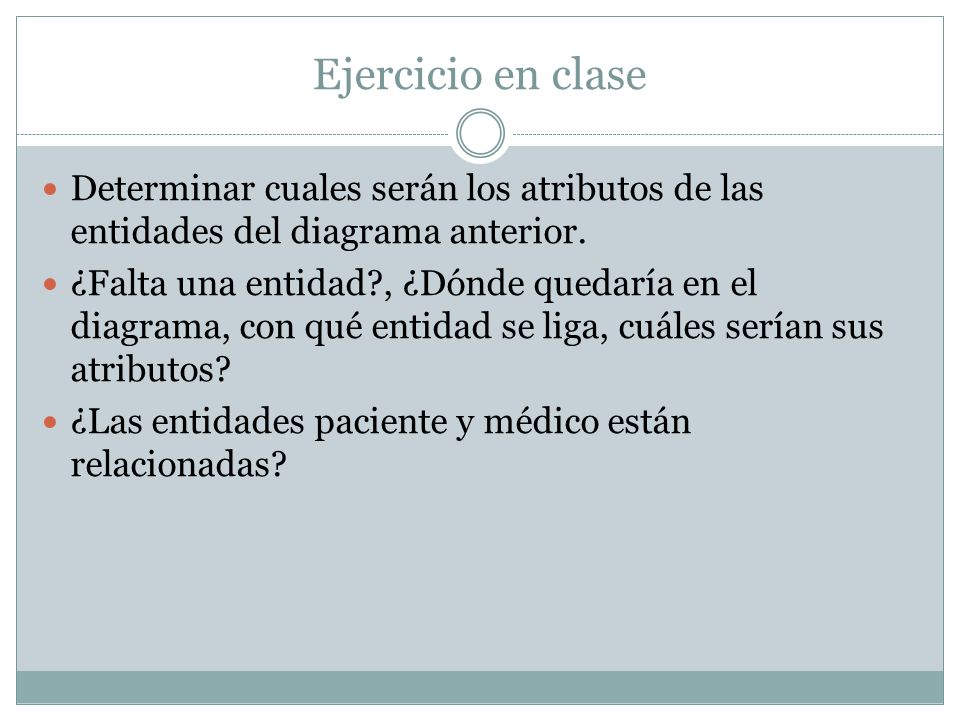

29 Ejercicio en clase Determinar cuales serán los atributos de las entidades del diagrama anterior. ¿Falta una entidad?, ¿Dónde quedaría en el diagrama, con qué entidad se liga, cuáles serían sus atributos? ¿Las entidades paciente y médico están relacionadas?

30 Tarea Construir un diagrama E-R para una compañía aseguradora que vende seguros de gastos médicos mayores. Los clientes pueden tener más de una persona asegurada. También se requiere llevar el registro de las veces que ha utilizado el seguro cada uno de los asegurados como por ejemplo fecha, descripción de la enfermedad y/o accidente, procedimiento hospitalización, intervenciones, médico tratante, etc.
