1 8 de febrero del 2001. 2 Medios de Transmisión.

Presentación del tema: "1 8 de febrero del 2001. 2 Medios de Transmisión."— Transcripción de la presentación:

1 1 8 de febrero del 2001

2 2 Medios de Transmisión

3 3 Ejemplo ¿Cuántos frames de 100 bits se podrían transmitir simultámeamente en un medio de transmisión de 1500 kms. y un ancho de banda de 5 Khz, cuando se utiliza una señal binaria para transmitir los datos digitales? El medio de transmisión es cable coaxial

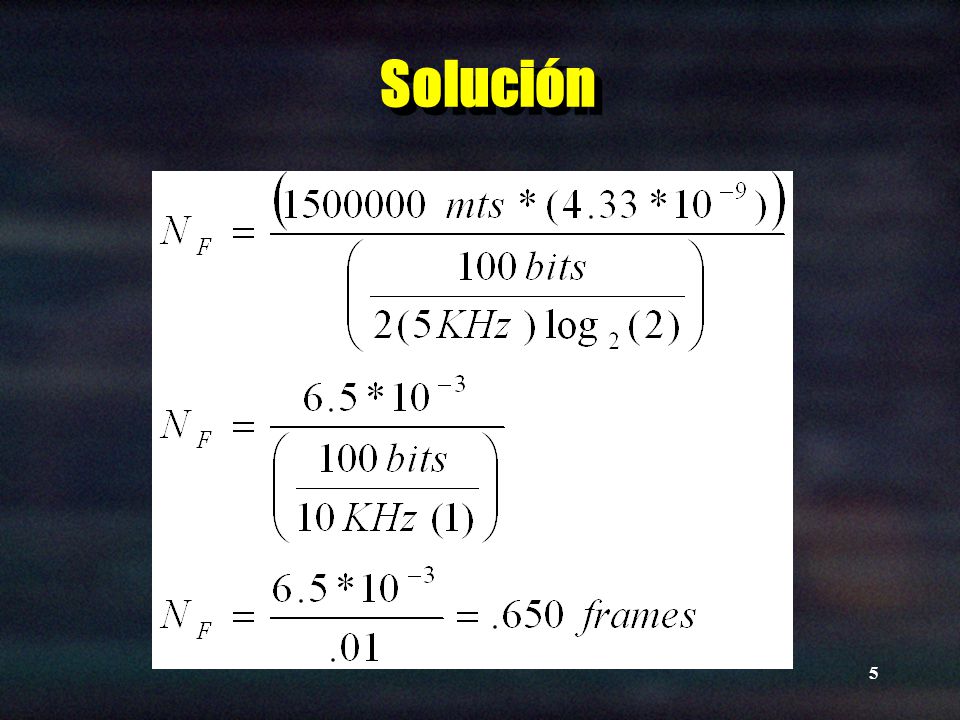

4 4 Solución

5 5

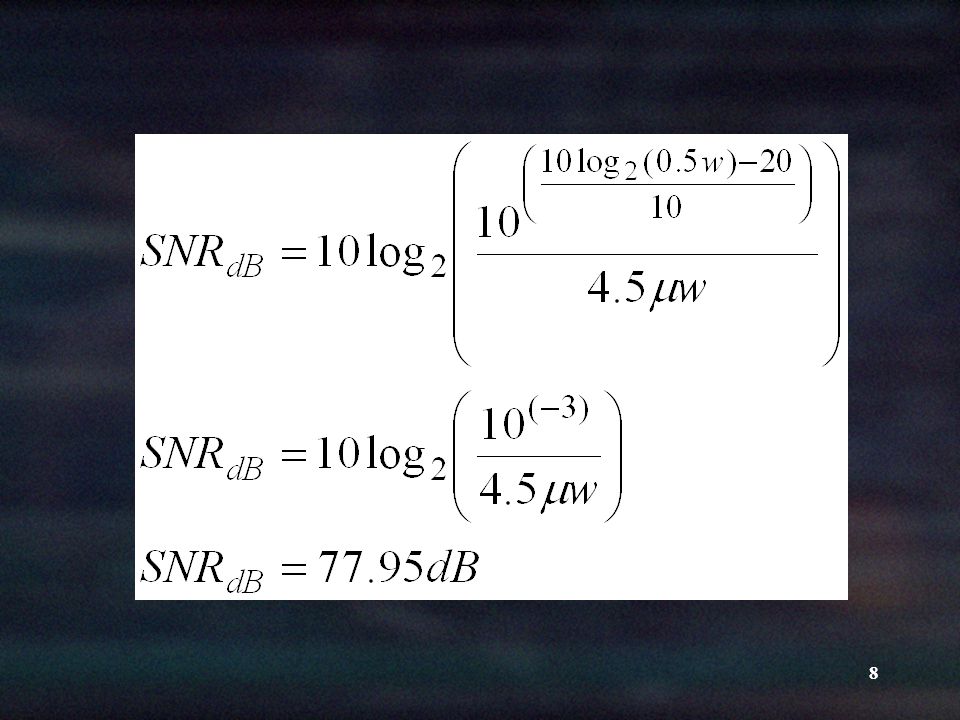

6 6 Ejemplo ¿Cuál es la SNR? Si: Pérdida de la señal en el cable = 20 dB (pontencia de la señal de entrada) (potencia de la señal de salida)

7 7

8 8

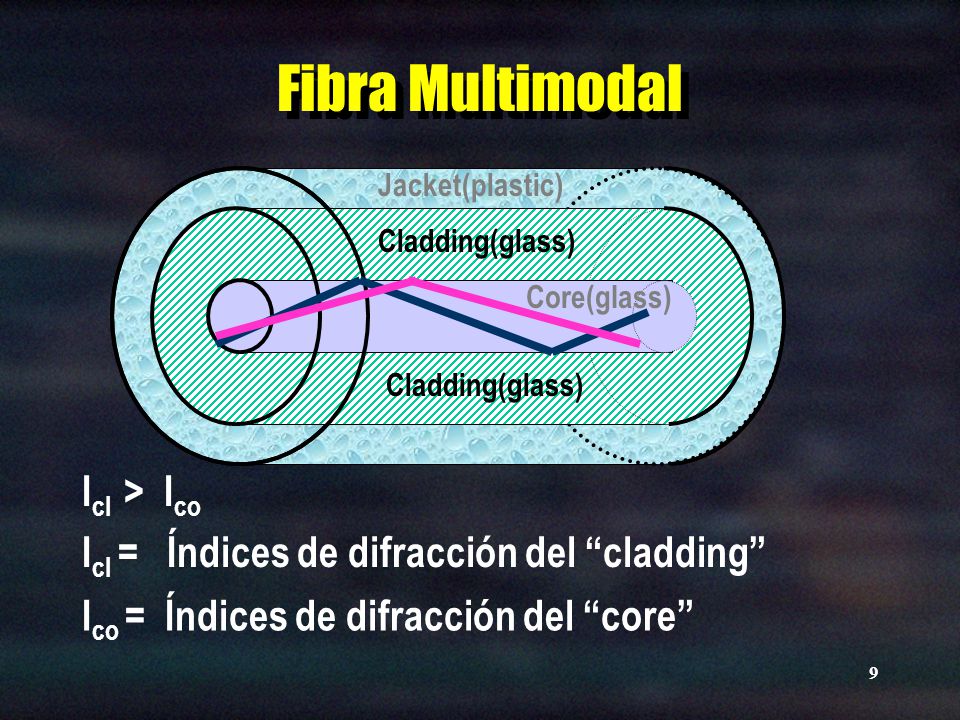

9 9 Fibra Multimodal Cladding(glass) Core(glass) Jacket(plastic) I co = Índices de difracción del “core” I cl = Índices de difracción del “cladding” I cl > I co Core(glass)

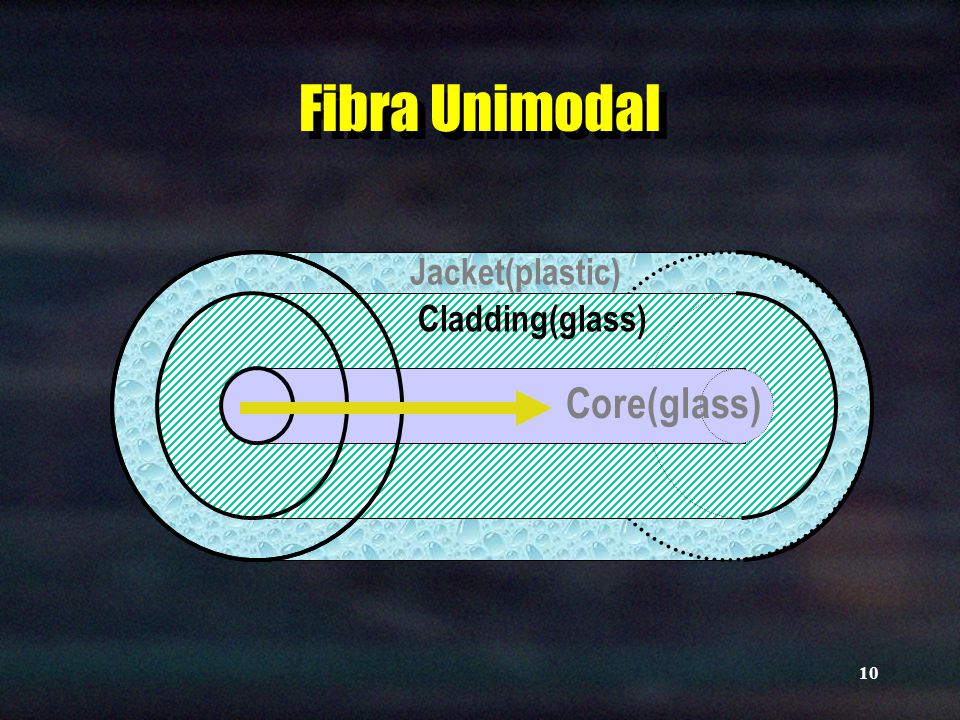

10 10 Fibra Unimodal Cladding(glass) Core(glass) Jacket(plastic) Core(glass)

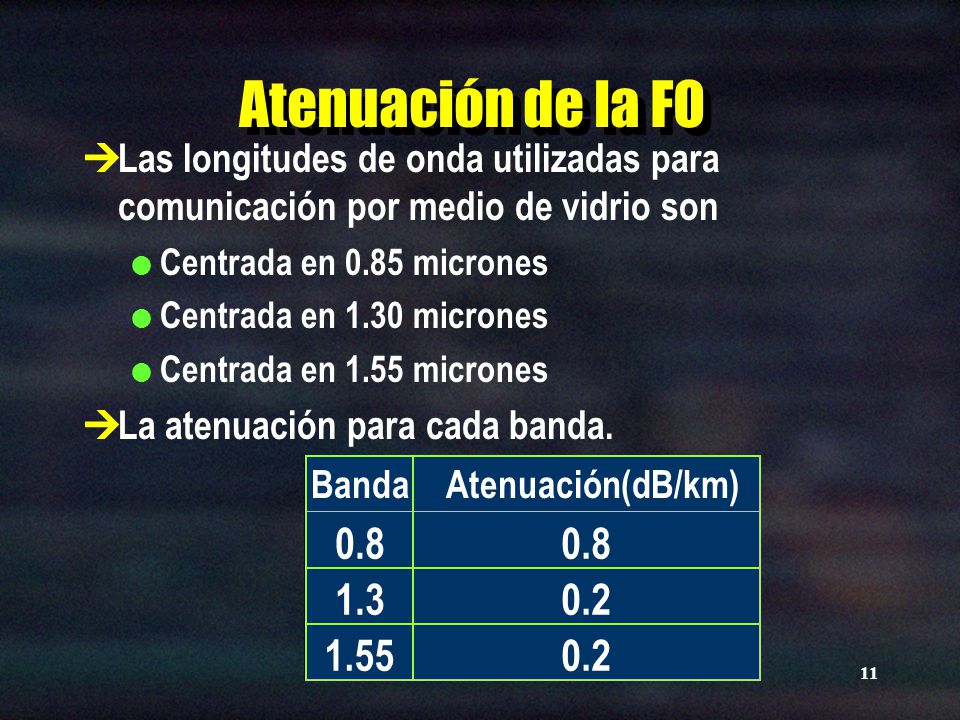

11 11 Atenuación de la FO  Las longitudes de onda utilizadas para comunicación por medio de vidrio son  Centrada en 0.85 micrones  Centrada en 1.30 micrones  Centrada en 1.55 micrones  La atenuación para cada banda. BandaAtenuación(dB/km) 0.8 1.30.2 1.550.2

12 12 Sistema de Transmisión Óptica  Componentes:  Fuente de luz (pulso de luz indica “1” lógico.)  LED (Ligth Emitting Diode)  Diodo laser  Medio de transmisión  Fibra de vidrio ultradelgada  Detector  Genera un pulso eléctrico cuando detecta luz.  Photodiodo(Sensor de luz) – Tiempo de Respuesta del diodo = 1nsec -> 1Gbps  Sensor laser.

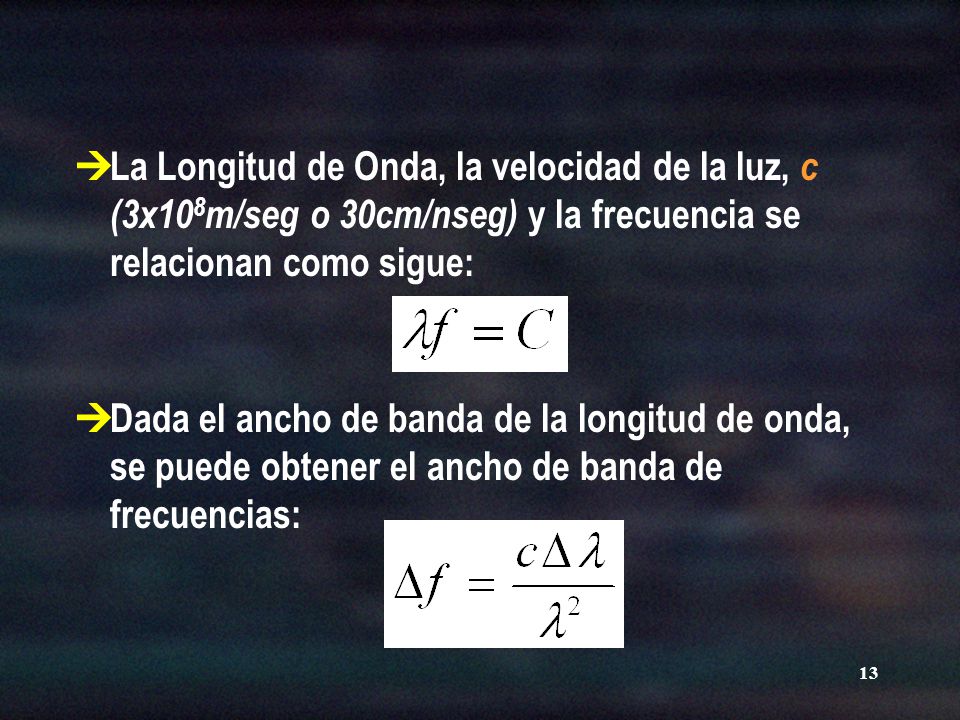

13 13  La Longitud de Onda, la velocidad de la luz, c (3x10 8 m/seg o 30cm/nseg) y la frecuencia se relacionan como sigue:  Dada el ancho de banda de la longitud de onda, se puede obtener el ancho de banda de frecuencias:

14 14 Ejemplos  Una de las bandas de longitud de onda utilizadas en comunicaciones está centrada en 1.3 micrones. El ancho de banda de la longitud de onda es de 0.17x10 -6 metros ó.17 micrones  ¿Cuál es el ancho de banda correspondiente a este ancho de banda de longitud de onda? y  ¿Cuál es la razón de transmisión máxima si solo se utiliza señales binarias?

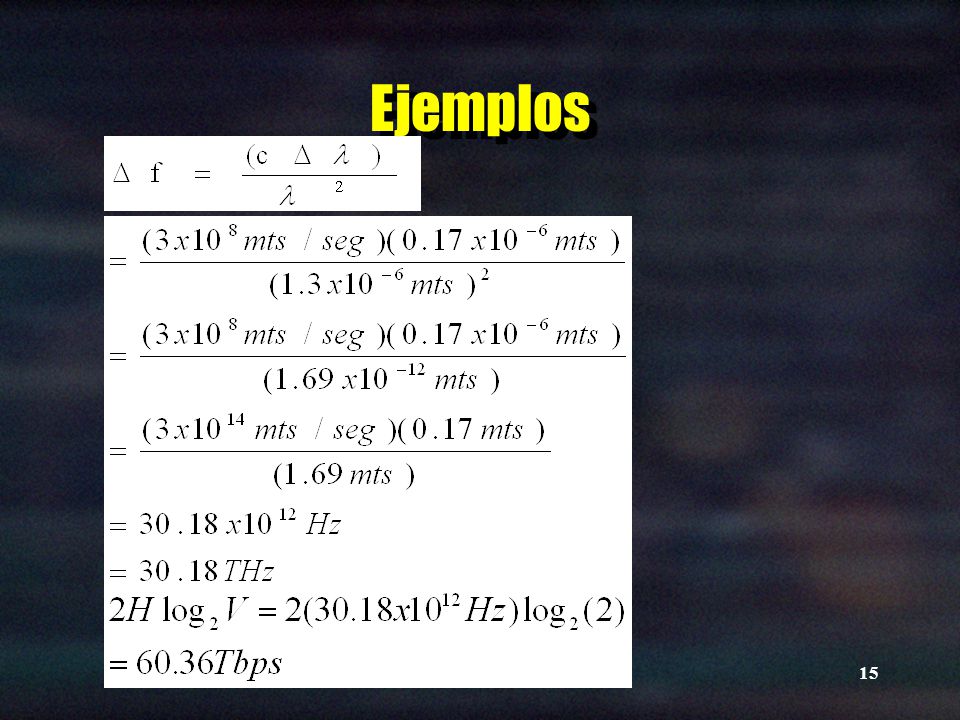

15 15 Ejemplos

16 16  ¿Cuál es la razón de transmisión máxima en un canal una SNR de 10.41dB?

17 17  ¿Cuál es la razón de transmisión máxima en un canal con una SNR de 30dB?
