MULTIPLEXACION POR DIVISION DE onda

Presentación del tema: "MULTIPLEXACION POR DIVISION DE onda"— Transcripción de la presentación:

1 MULTIPLEXACION POR DIVISION DE onda
Erick Rocabado Paz Ruben Callisaya Marquez Reynaldo Tarqui Nogales

2 multiplexacion Proceso que permite la transmision de la informacion procedente de varias fuentes sobre un mismo canal fisico

3 multiplexacion Proceso que permite la transmision de la informacion procedente de varias fuentes sobre un mismo canal fisico

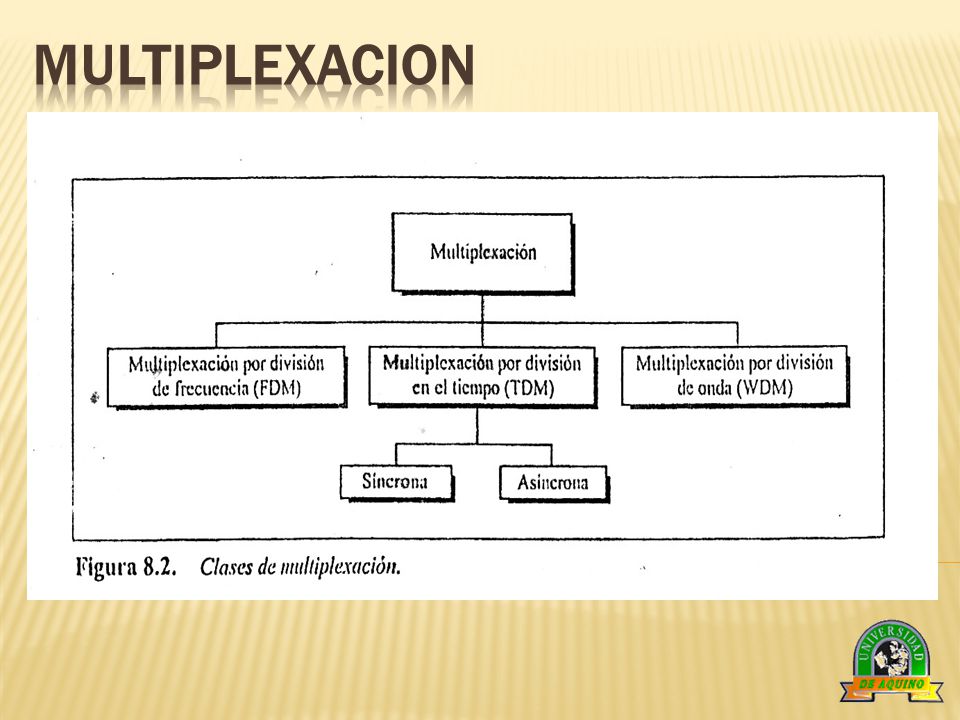

4 multiplexacion

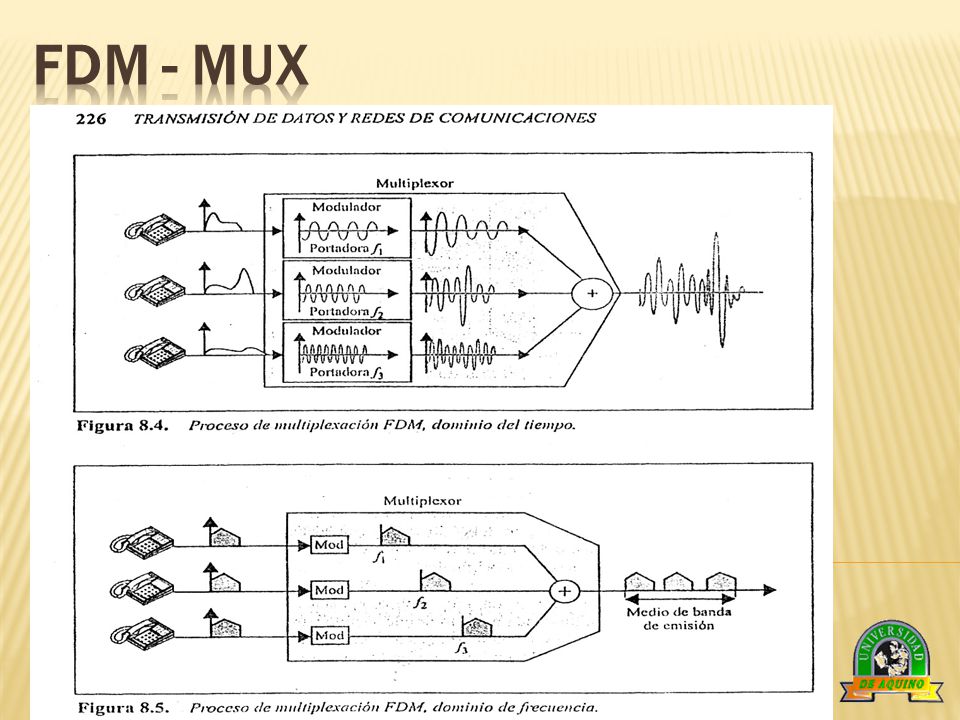

5 FDM - MUX

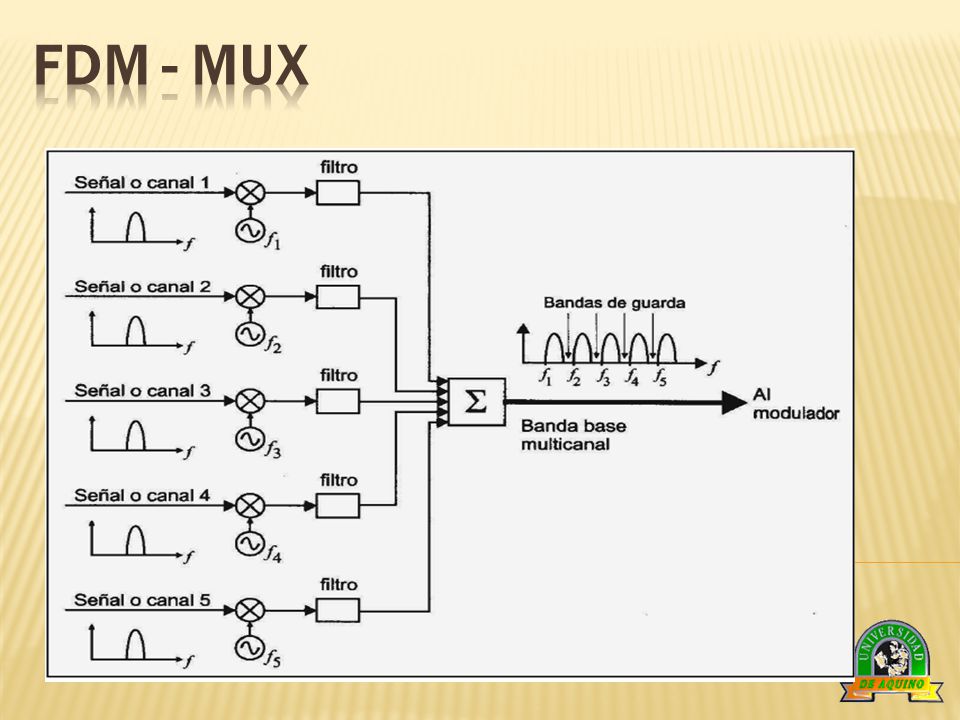

6 FDM - MUX

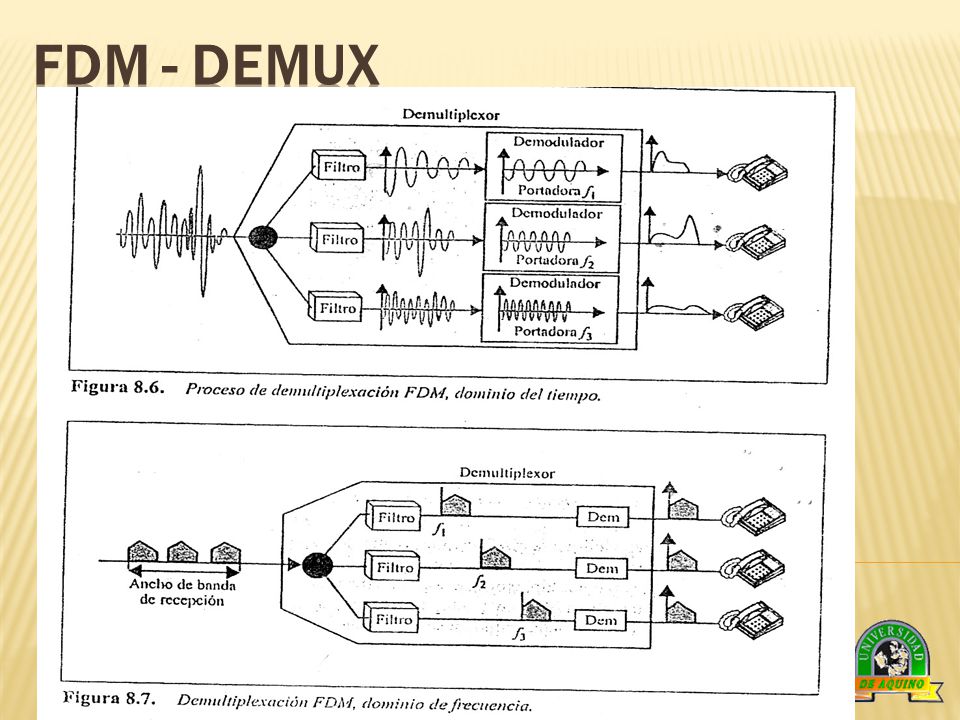

7 FDM - DEMUX

8 MULTIPLEXACION componentes DE MUX MUX

9 MULTIPLEXACION POR DIVISION DE LONGITUD DE ONDA (WDM)

10 MULTIPLEXACION POR DIVISION DE LONGITUD DE ONDA (WDM)

11 MULTIPLEXACION POR DIVISION DE LONGITUD DE ONDA (WDM)
BL=(B1+B2+B3…+Bn)L

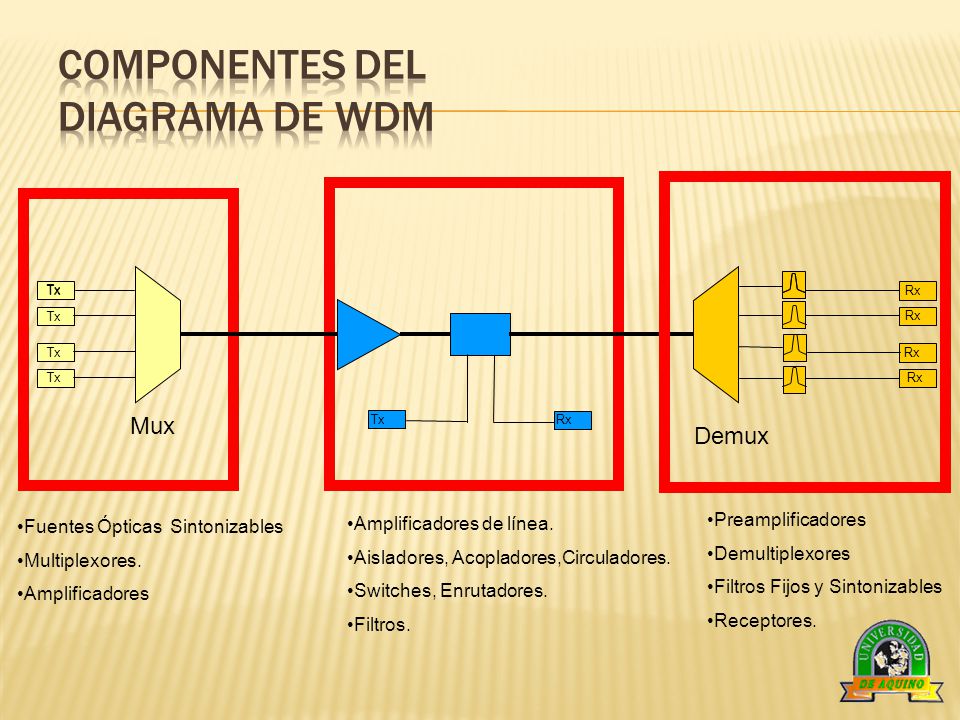

12 Componentes del Diagrama de WDM
Amplificadores de línea. Aisladores, Acopladores,Circuladores. Switches, Enrutadores. Filtros. Preamplificadores Demultiplexores Filtros Fijos y Sintonizables Receptores. Fuentes Ópticas Sintonizables Multiplexores. Amplificadores Tx Mux Rx Demux Tx Rx

13 Fuentes Lásers Láser Fabry-Perot.
Funciona en la segunda y tercera ventana, en conexiones de corta y media distancia. Ancho espectral 3-20 nm

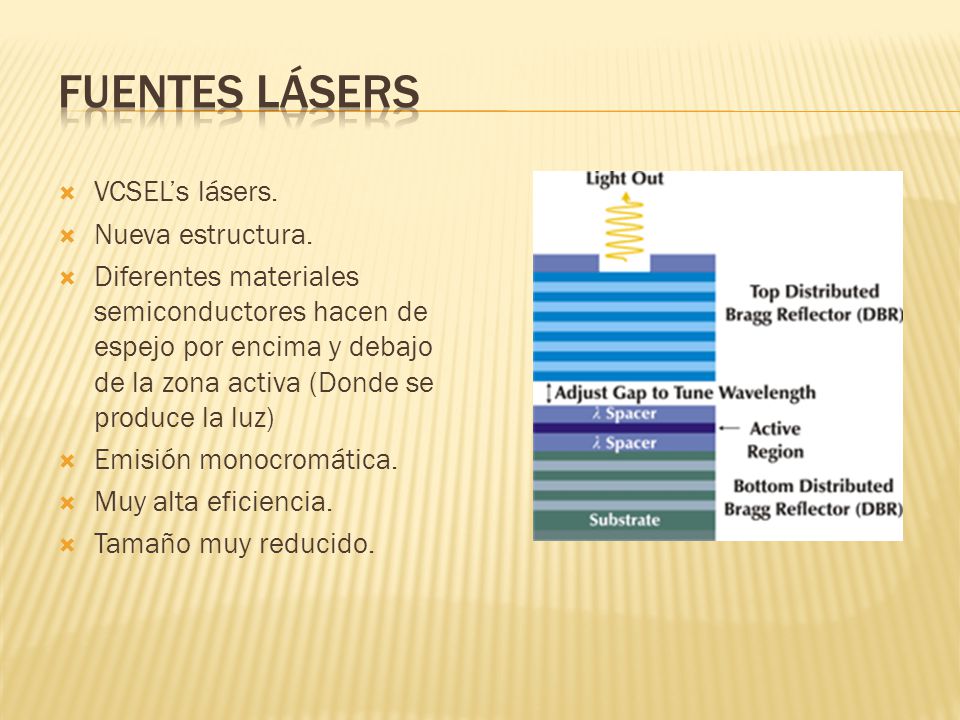

14 Fuentes Lásers VCSEL’s lásers. Nueva estructura.
Diferentes materiales semiconductores hacen de espejo por encima y debajo de la zona activa (Donde se produce la luz) Emisión monocromática. Muy alta eficiencia. Tamaño muy reducido.

15 Conectores Objetivo: Unir dos puntas de distintas fibras para establecer un enlace. Busca establecer una buena conexión entre las fibras para reducir las pérdidas en los empalmes.

16

17 Conectores ST “Straight Tip”
mecanismo de sujeción en forma de bayoneta que fija la conexión al dar un cuarto de vuelta SC “Subscription Channel” Es de encaje directo de tipo “Push Pull”.

18 Conectores LC “Lucent Connector” tiene un tamaño pequeño para aplicaciones de alta densidad, incorpora un único mecanismo de cierre generando estabilidad en el sistema de montaje en racks.

19

20 Acopladores permiten el enfrentamiento de dos conectores ópticos para el correcto alineamiento de las fibras Cuando se ponen varios acopladores juntos, se habla de rack.

21 Aisladores Dispositivo pasivo que permite la transmisión en un sola dirección. Se utiliza generalmente después de un láser o un amplificador para evitar que señales reflejadas afecten el rendimiento del sistema.

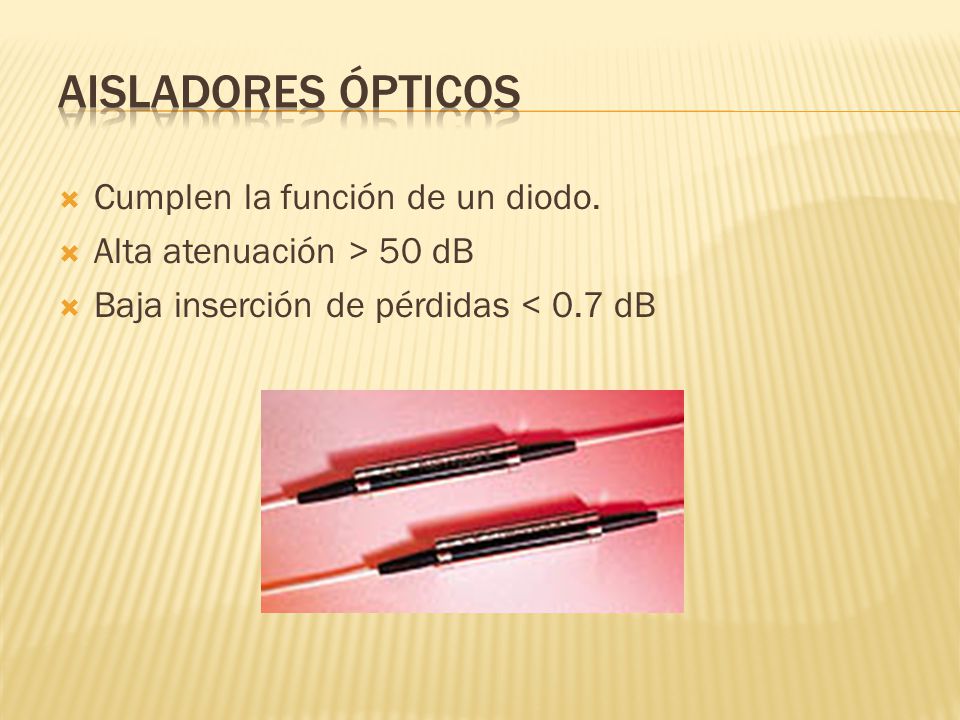

22 Aisladores Ópticos Cumplen la función de un diodo.
Alta atenuación > 50 dB Baja inserción de pérdidas < 0.7 dB

23 Aisladores Permite la transmisión en una sola dirección
Toda transmisión en sentido opuesto es bloqueada

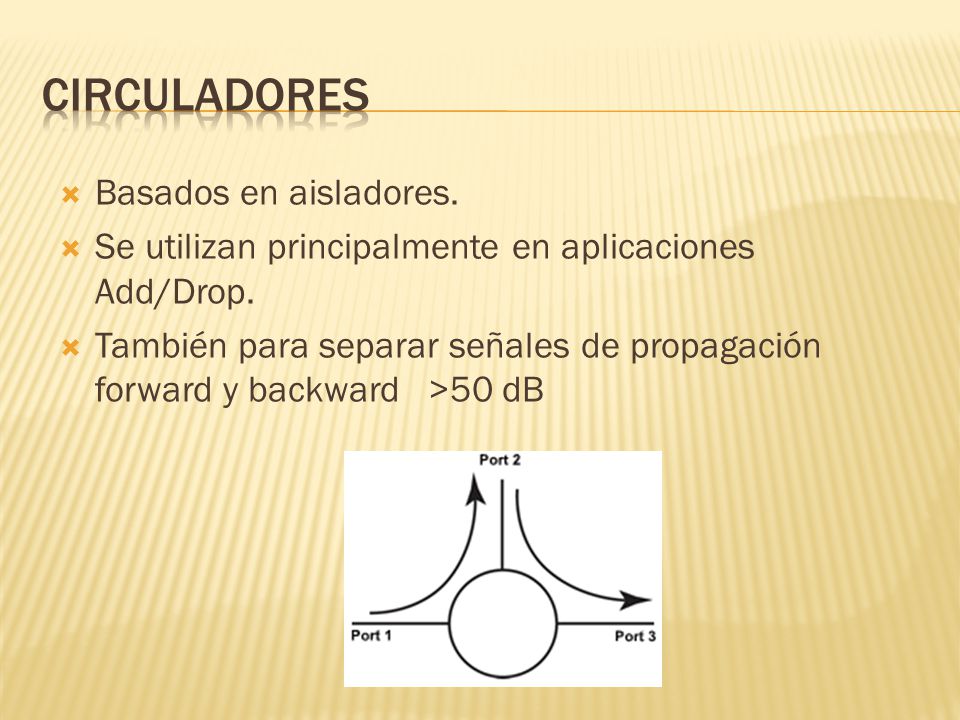

24 Circuladores Basados en aisladores.
Se utilizan principalmente en aplicaciones Add/Drop. También para separar señales de propagación forward y backward >50 dB

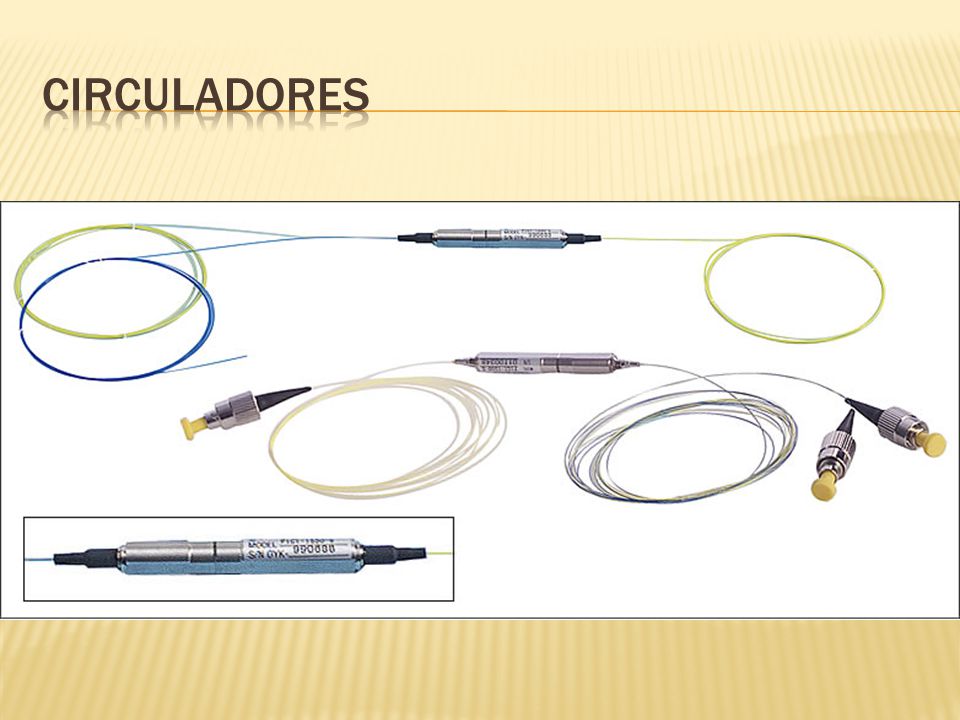

25 Circuladores

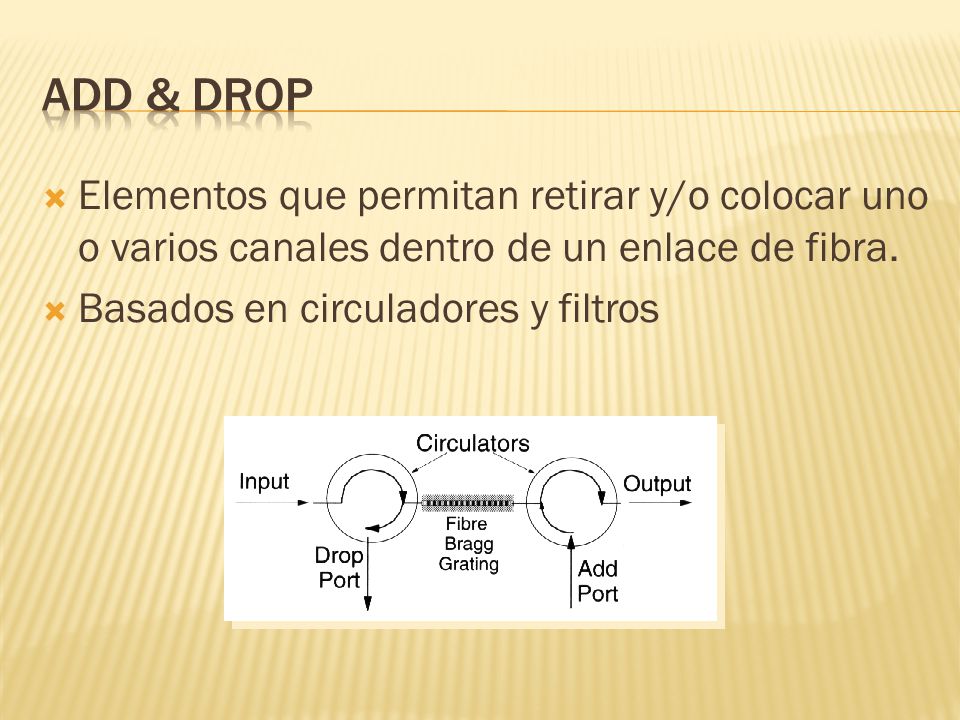

26 Add & Drop Elementos que permitan retirar y/o colocar uno o varios canales dentro de un enlace de fibra. Basados en circuladores y filtros

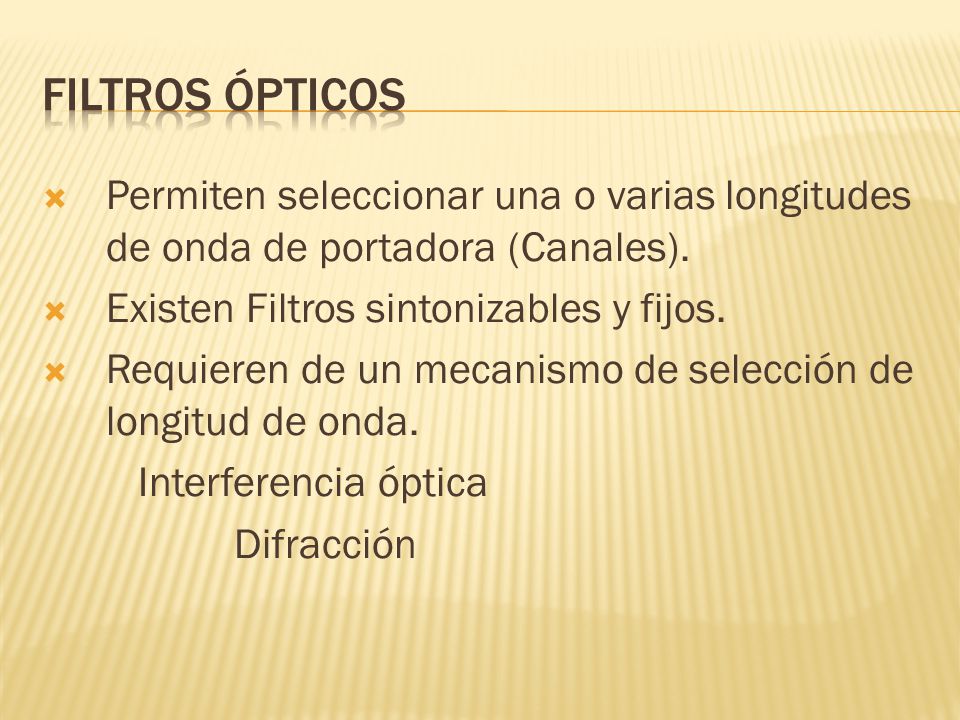

27 Filtros ópticos Permiten seleccionar una o varias longitudes de onda de portadora (Canales). Existen Filtros sintonizables y fijos. Requieren de un mecanismo de selección de longitud de onda. Interferencia óptica Difracción

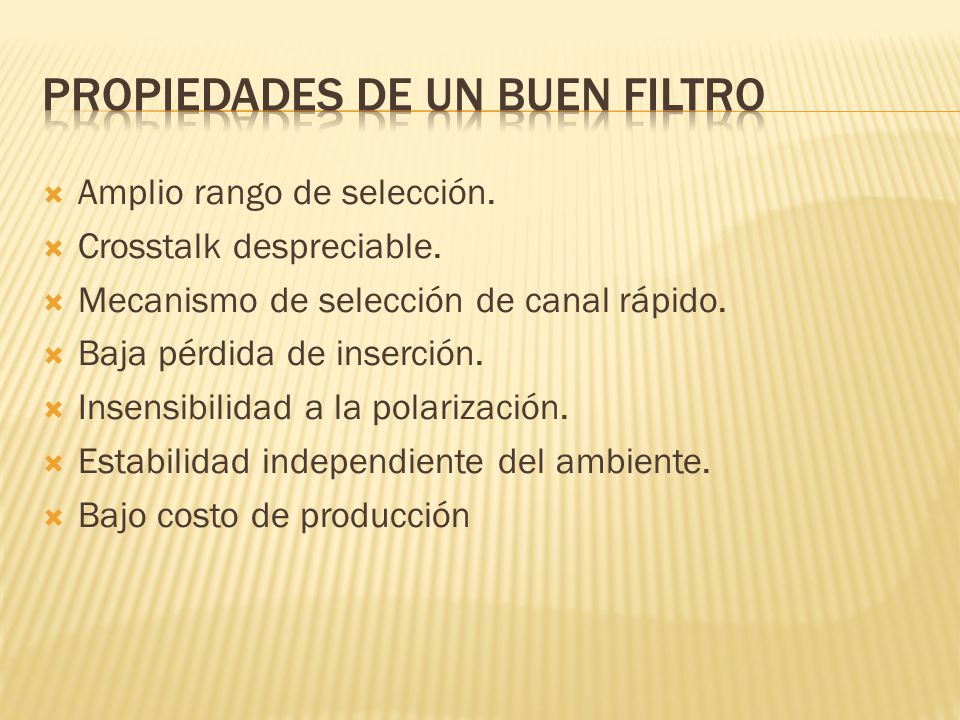

28 Propiedades de un buen filtro
Amplio rango de selección. Crosstalk despreciable. Mecanismo de selección de canal rápido. Baja pérdida de inserción. Insensibilidad a la polarización. Estabilidad independiente del ambiente. Bajo costo de producción

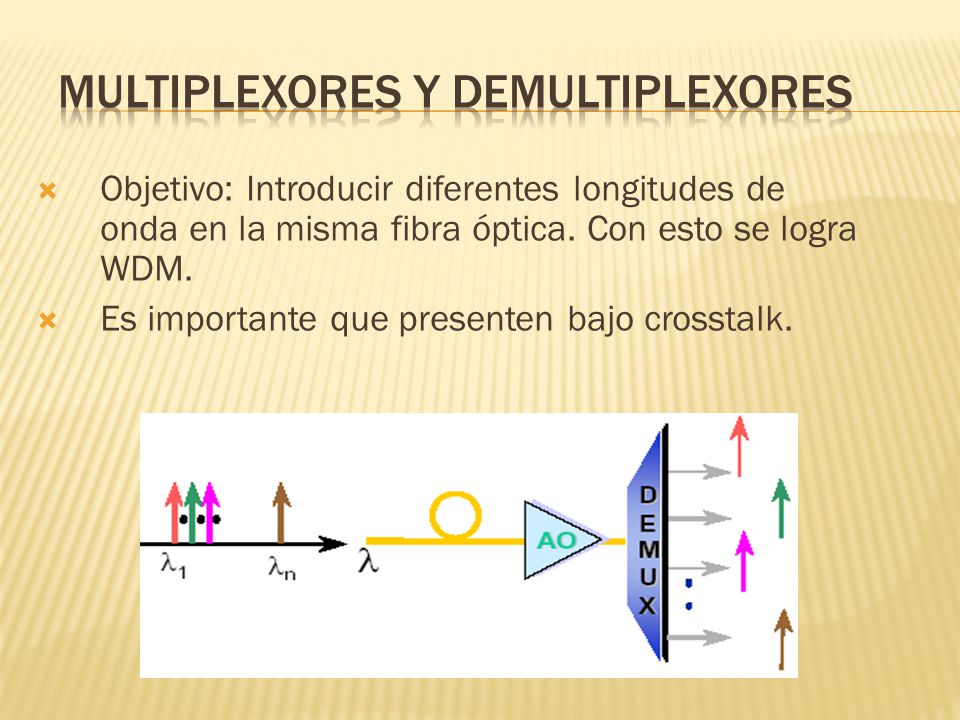

29 Multiplexores y Demultiplexores
Objetivo: Introducir diferentes longitudes de onda en la misma fibra óptica. Con esto se logra WDM. Es importante que presenten bajo crosstalk.

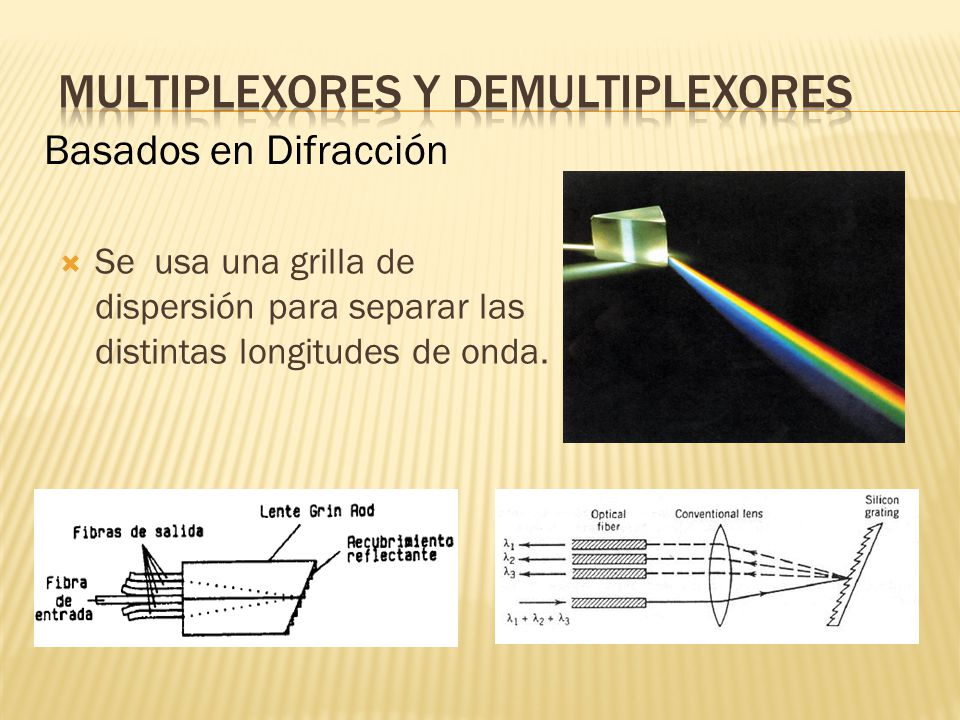

30 Multiplexores y Demultiplexores
Basados en Difracción Se usa una grilla de dispersión para separar las distintas longitudes de onda.

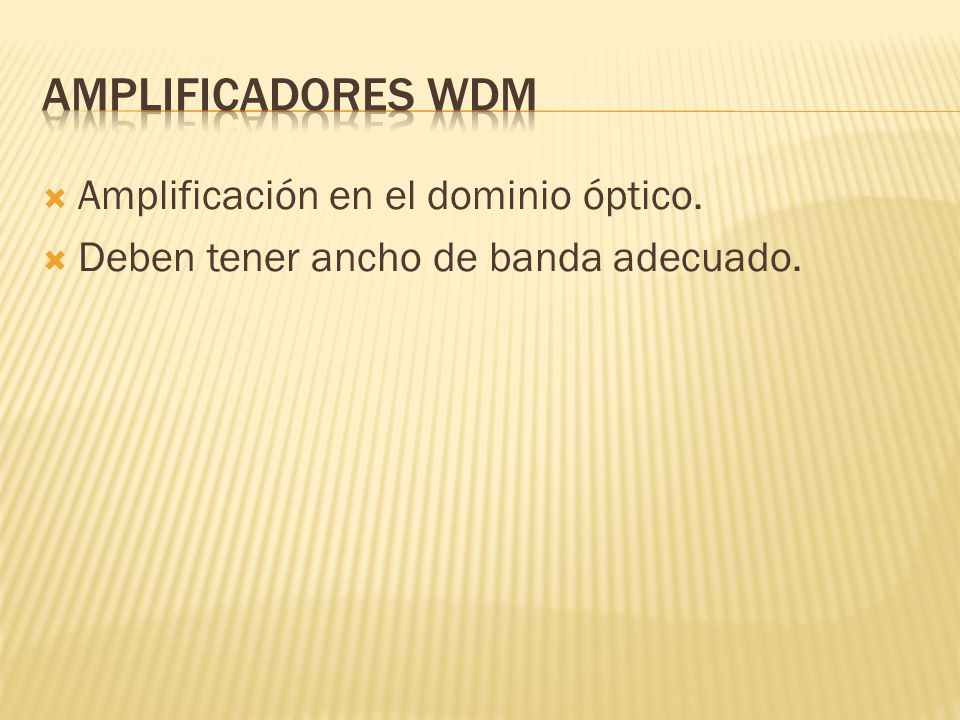

31 Amplificadores WDM Amplificación en el dominio óptico.
Deben tener ancho de banda adecuado.

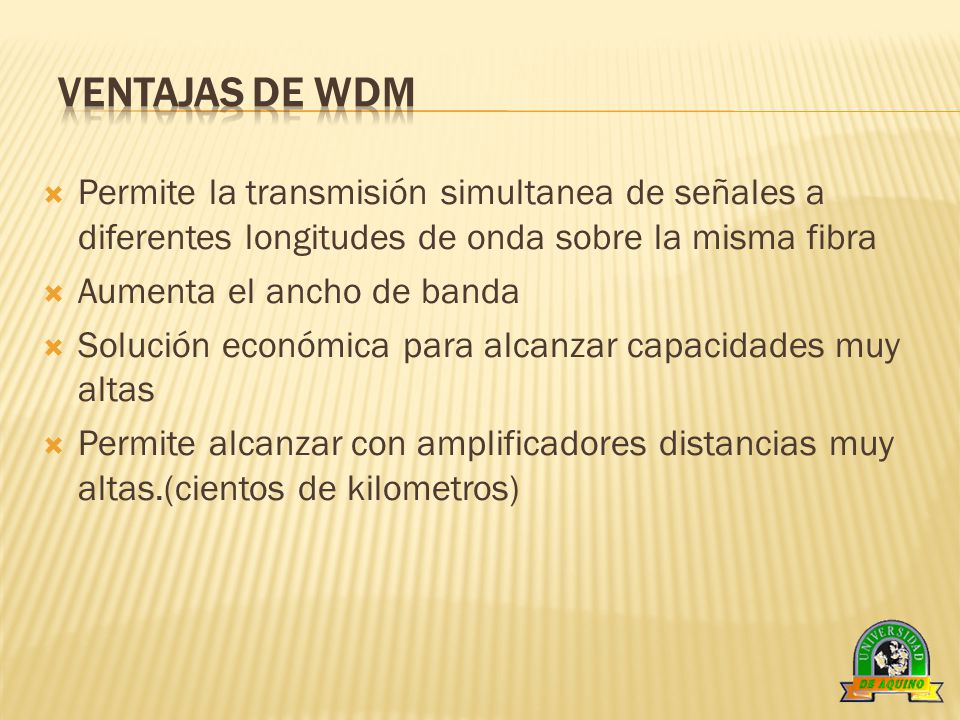

32 VENTAJAS DE WDM Permite la transmisión simultanea de señales a diferentes longitudes de onda sobre la misma fibra Aumenta el ancho de banda Solución económica para alcanzar capacidades muy altas Permite alcanzar con amplificadores distancias muy altas.(cientos de kilometros)

33 VARIACIONES DEL WDM CWDM
CWDM permite el uso de un hilo de la fibra de dos hilos para admitir varias topologías de red y velocidades de datos a fin de aumentar exponencialmente la capacidad de ancho de banda y proporcionar la capacidad de agregar nuevos clientes sin necesidad de tender un nuevo cable de fibra óptica entre sitios.

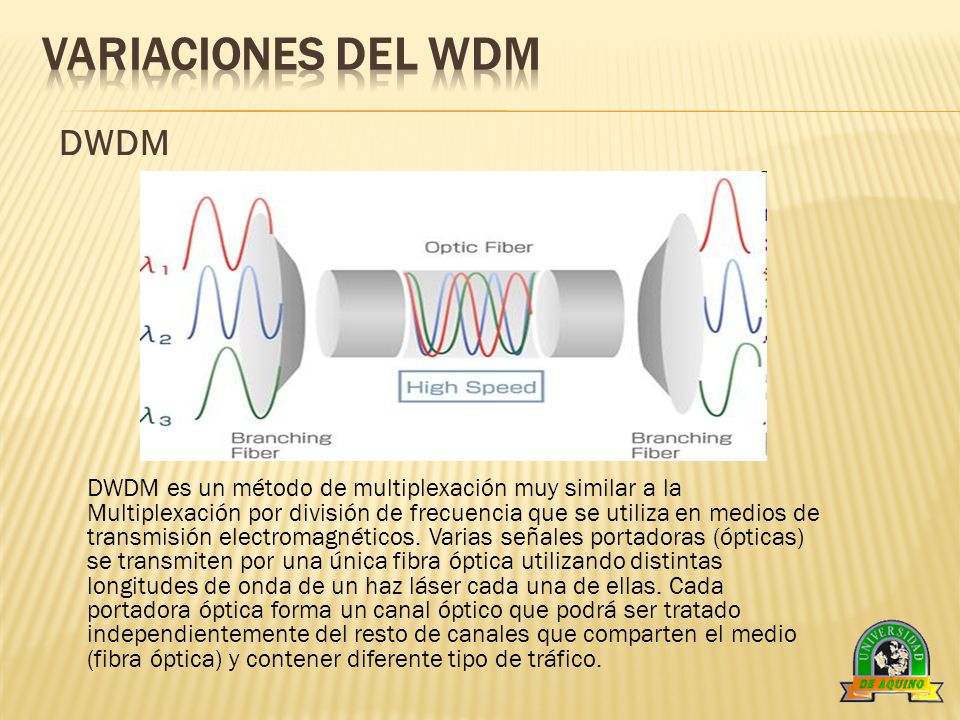

34 VARIACIONES DEL WDM DWDM
DWDM es un método de multiplexación muy similar a la Multiplexación por división de frecuencia que se utiliza en medios de transmisión electromagnéticos. Varias señales portadoras (ópticas) se transmiten por una única fibra óptica utilizando distintas longitudes de onda de un haz láser cada una de ellas. Cada portadora óptica forma un canal óptico que podrá ser tratado independientemente del resto de canales que comparten el medio (fibra óptica) y contener diferente tipo de tráfico.

35 COMPARACION DE CWDM Y DWDM
Como se ve en la siguiente figura donde el espacio de separación es mal alta de CWDM que la de DWDM podemos decir que la DWDM es más efectiva.

36 TABLA COMPARATIVA DE CWDM Y DWDM
Definido por Longitudes de Onda Definido por Frecuencias Corta Distancia de Transmisión Largas Distancias de Transmisión Usa amplios rangos entre frecuencias Estrechas frecuencias Longitudes de Onda de propagación lejana Angostas Longitudes de Onda Desvío de Longitud de Onda posible Es necesario Láseres de mucha precisión para mantener los canales en el punto Espectro en dividido en grandes proporciones Espectro dividido en pequeñas piezas La Señal de Luz no es amplificada Tal vez necesario amplificar la señal

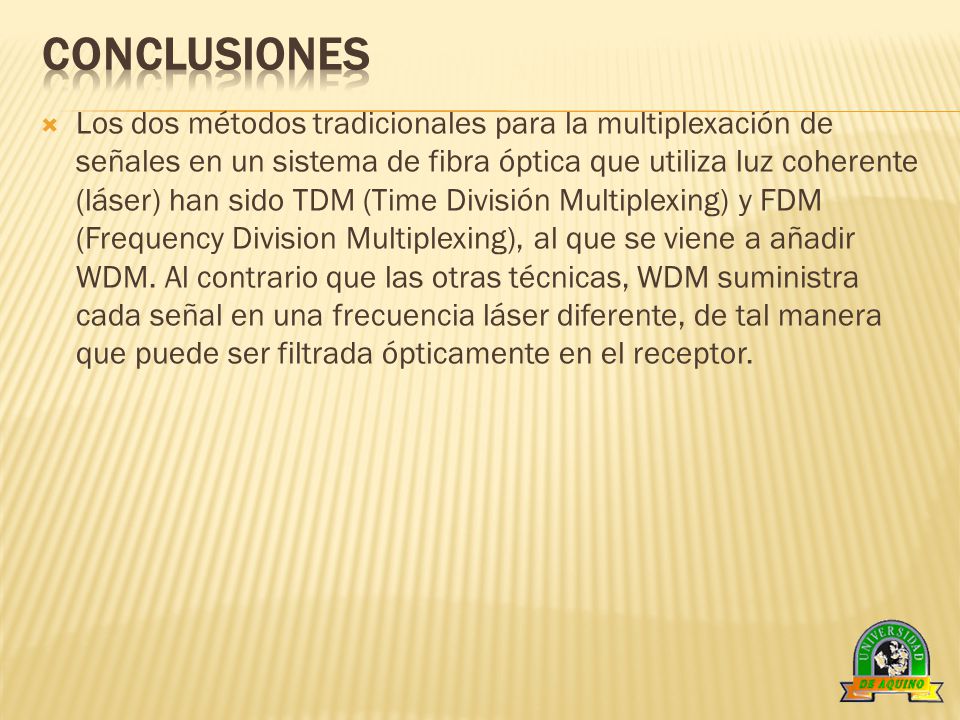

37 CONCLUSIONES Los dos métodos tradicionales para la multiplexación de señales en un sistema de fibra óptica que utiliza luz coherente (láser) han sido TDM (Time División Multiplexing) y FDM (Frequency Division Multiplexing), al que se viene a añadir WDM. Al contrario que las otras técnicas, WDM suministra cada señal en una frecuencia láser diferente, de tal manera que puede ser filtrada ópticamente en el receptor.

38 Moduladores en television
GRACIAS
