LASERs DFB y VCSEL
2
Distributed feedback laser DFB
Un láser de retroalimentación distribuida (DFB) es un tipo de láser de diodo, láser de cascada cuántica o láser de fibra óptica donde en la región activa del dispositivo es periódicamente estructurada como una difracción de rejilla. La estructura se basa una interferencia de dimensiones de rejilla (dispersión de Bragg).
3

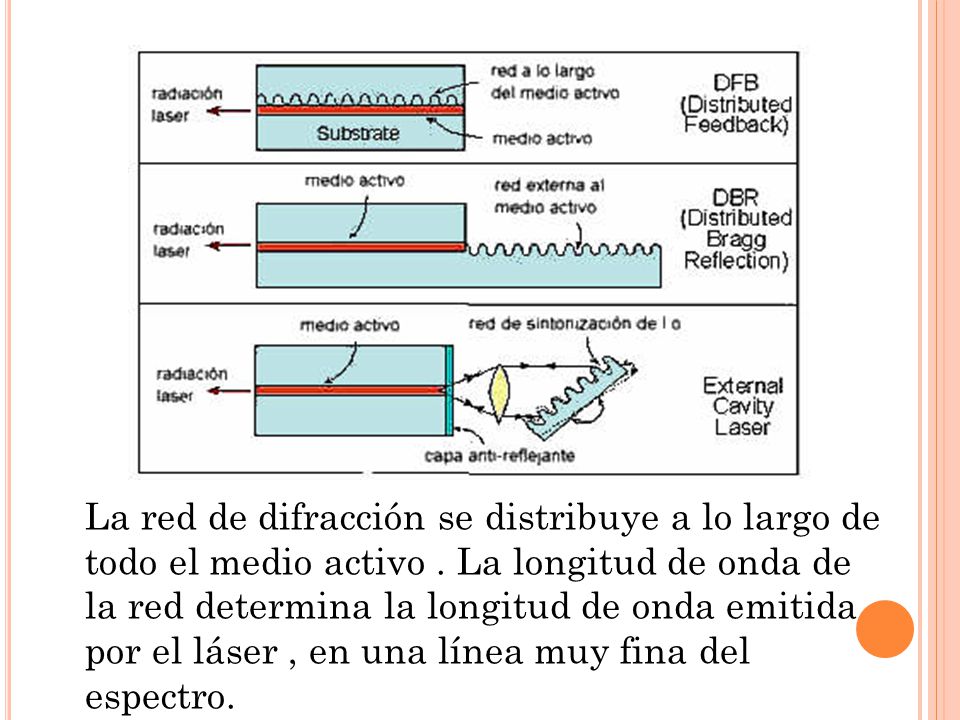

La red de difracción se distribuye a lo largo de todo el medio activo
La red de difracción se distribuye a lo largo de todo el medio activo . La longitud de onda de la red determina la longitud de onda emitida por el láser , en una línea muy fina del espectro.
5
APLICACIONES Se utiliza principalmente en comunicaciones ópticas, tales como DWDM, donde una señal de láser sintonizable se desea, así como en la detección de extremos, donde el ancho de línea estrecho es necesario, o en sensores de gas aplicaciones, donde la señal de la absorción de gases, mientras se detecta la longitud de onda de ajuste de la DFB láser. Láseres DFB son una alternativa rentable, siempre que la selección de longitudes de onda o de sintonía es requerido.
6
Vertical-cavity surface-emitting laser

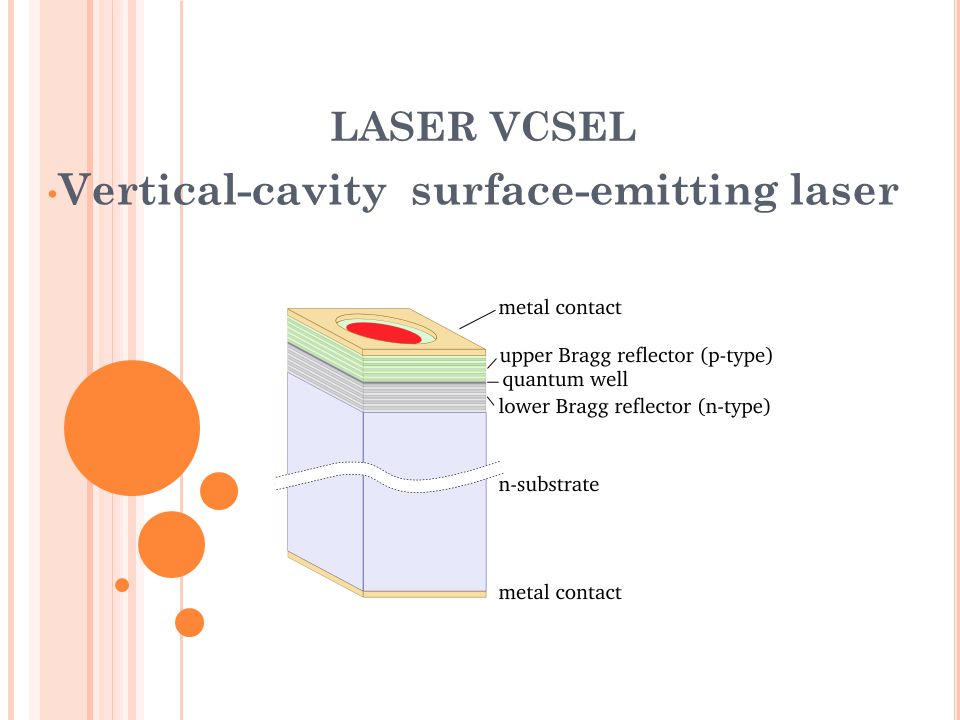

LASER VCSEL Vertical-cavity surface-emitting laser
7

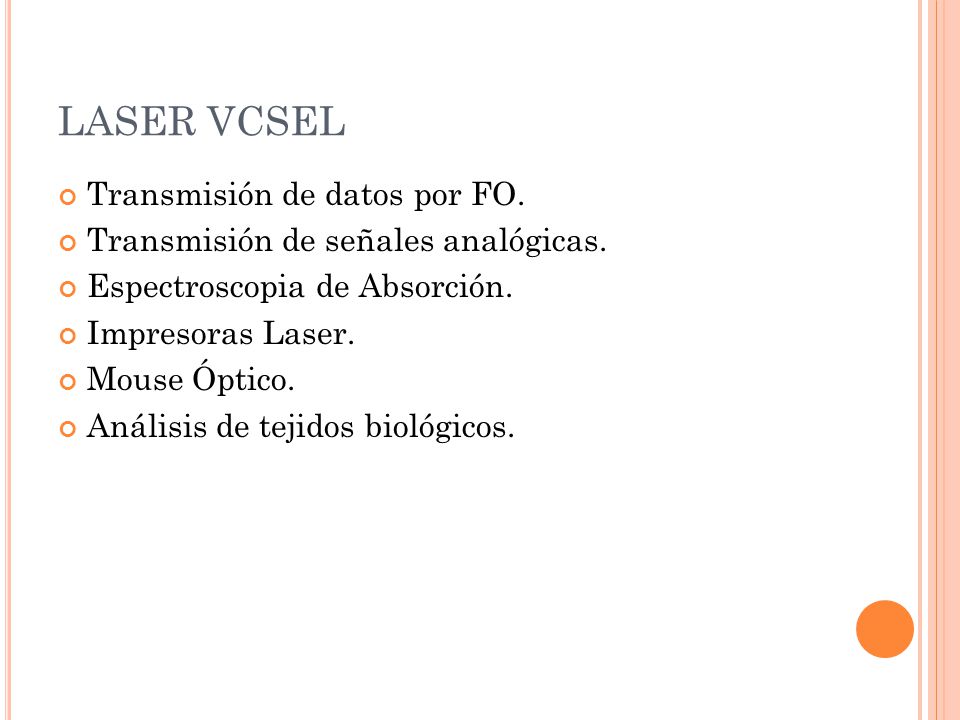

LASER VCSEL Transmisión de datos por FO.
Transmisión de señales analógicas. Espectroscopia de Absorción. Impresoras Laser. Mouse Óptico. Análisis de tejidos biológicos.
8

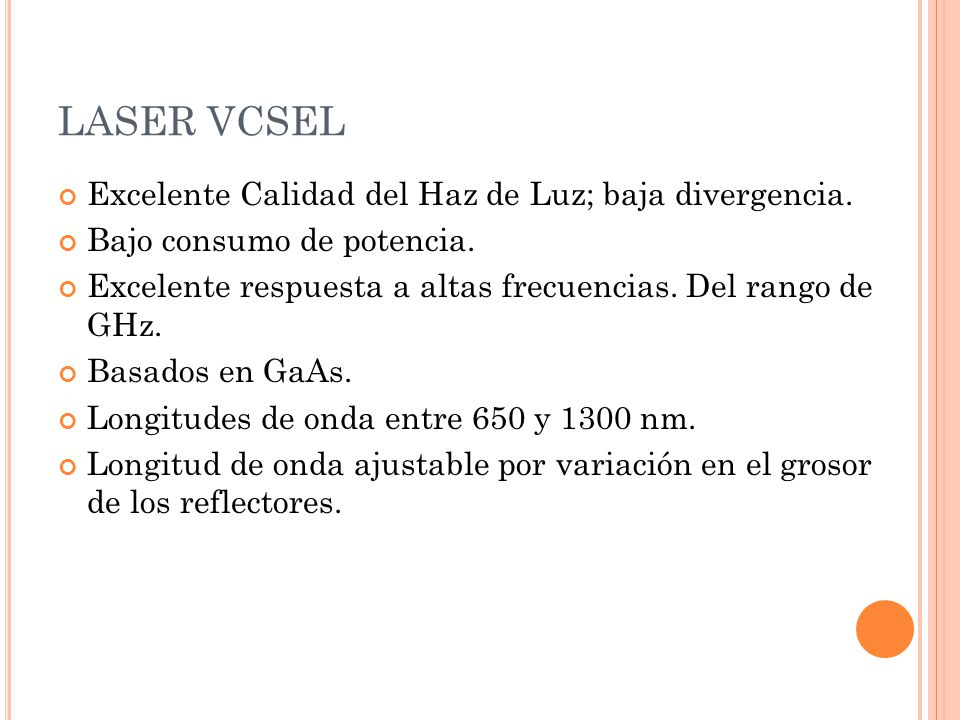

LASER VCSEL Excelente Calidad del Haz de Luz; baja divergencia.
Bajo consumo de potencia. Excelente respuesta a altas frecuencias. Del rango de GHz. Basados en GaAs. Longitudes de onda entre 650 y 1300 nm. Longitud de onda ajustable por variación en el grosor de los reflectores.
9

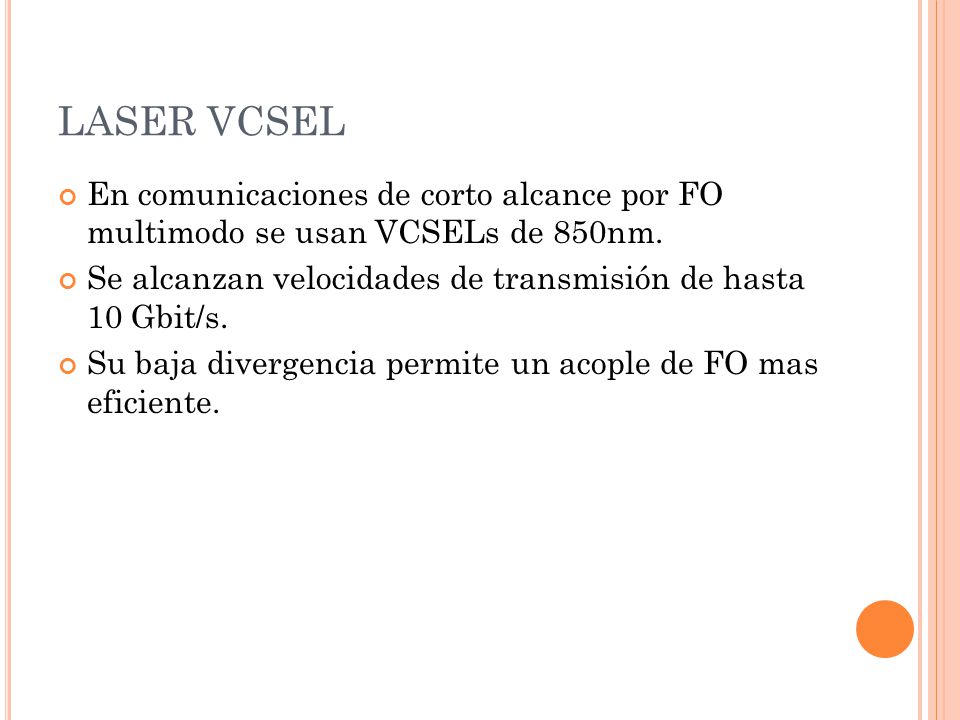

LASER VCSEL En comunicaciones de corto alcance por FO multimodo se usan VCSELs de 850nm. Se alcanzan velocidades de transmisión de hasta 10 Gbit/s. Su baja divergencia permite un acople de FO mas eficiente.
