1 E stado No stacionario (Con gradientes)

2 La Ecuación La ecuación de difusión describe la conducción de calor en estado no estacionario, cuando no hay fuentes de generación de calor. Donde α, la difusividad térmica, es el cociente k/ρCp

3 Las condiciones a la frontera
Esta ecuación representa una gran familia de fenómenos, para aplicarla a la solución de un caso particular es necesario fijar la geometría y las condiciones de frontera que lo describen.

4 Condiciones fijas a la frontera.
2H T0 cuando t = 0 T cuando t = t T1 α=k/ρCp

5 T = T0 en t = 0 y x = x T = T1 en t = t y x = 0
Condiciones iniciales y límite T = T0 en t = 0 y x = x T = T1 en t = t y x = 0 T = T1 en t = t y x = 2H

6 Adimensionalmente 𝒀= 𝑻 1 −𝑻 𝑻 1 − 𝑻 0 𝜕𝒀 𝜕𝒕 =∝ 𝜕 2 𝒀 𝜕 𝒙 2

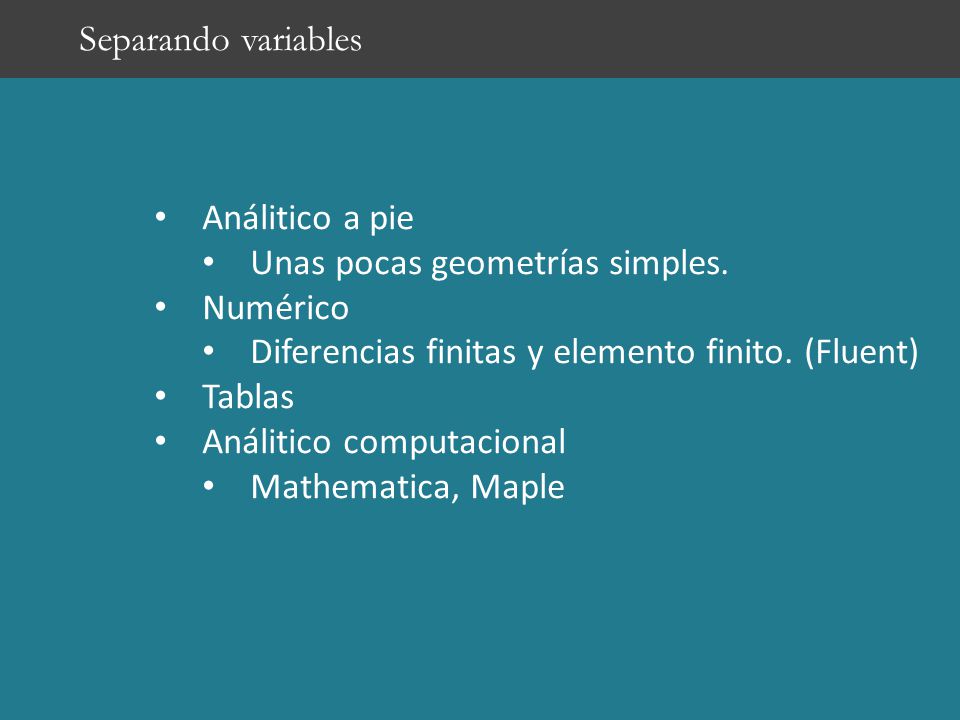

7 Separando variables Análitico a pie Unas pocas geometrías simples. Numérico Diferencias finitas y elemento finito. (Fluent) Tablas Análitico computacional Mathematica, Maple

8 Método Analítico. Separación de variables
𝒀= 𝒆 − 𝒂 2 α𝒕 (𝑨 𝐜𝐨𝐬 𝒂𝒙+𝑩 𝒔𝒆𝒏 𝒂𝒙

9 Con las condiciones a la frontera.
𝑻 1 −𝑻 𝑻 1 − 𝑻 0 = 4 𝝅 𝒆𝒙𝒑 −1 2 𝝅 2 𝜶𝒕 4𝑯 2 𝒔𝒆𝒏 1𝝅𝒙 2𝑯 𝒆𝒙𝒑 −3 2 𝝅 2 𝜶𝒕 4𝑯 2 𝒔𝒆𝒏 3𝝅𝒙 2𝑯 𝒆𝒙𝒑 −5 2 𝝅 2 𝜶𝒕 4𝑯 2 𝒔𝒆𝒏 5𝝅𝒙 2𝑯 +… A2n+1= (2n+1)𝝅𝒙 2𝑯

10 Ejemplo. Sólido semi-infinito

11 Método análitico 𝑻 1 −𝑻 𝑻 1 − 𝑻 0 =1−𝒀=𝒆𝒓𝒇𝒄 𝒙 2 𝜶𝒕
𝑻 1 −𝑻 𝑻 1 − 𝑻 0 =1−𝒀=𝒆𝒓𝒇𝒄 𝒙 2 𝜶𝒕 −𝒆𝒙𝒑 𝒉 𝜶𝒕 𝒌 𝒙 𝜶𝒕 + 𝒉 𝜶𝒕 𝒌 𝒆𝒓𝒇𝒄 𝒙 2 𝜶𝒕 + 𝒉 𝒌 𝜶𝒕

12 Tablas. 𝒉 𝜶𝒕 𝒌 x ∞ 𝒀, 𝑻 𝑻 𝑻 𝑻 0 2 𝜶𝒕

13 Ejemplo. Temperatura del suelo
Durante cierto día de otoño, la temperatura del suelo tiene un valor constante de 15.6 oC (6.0 oF) hasta una profundidad de varios metros. Una onda fría reduce repentinamente la temperatura del aire de hasta unos oC (0 oF)). El coeficiente convectivo por encima del suelo es ll .36 W/m2 oK. Las propiedades del suelo son: α = 4.65 x m2/s y k= W/m oC K . Desprecie los efectos del calor latente para encontrar: a) ¿Cuál será la temperatura de la superficie después de 5 h? b) ¿Hasta qué profundidad del suelo penetrara la temperatura de congelación de 0 oC en 5 h? Ejemplo. Temperatura del suelo

14 Solución Para el caso a) x=0 y por lo tanto también

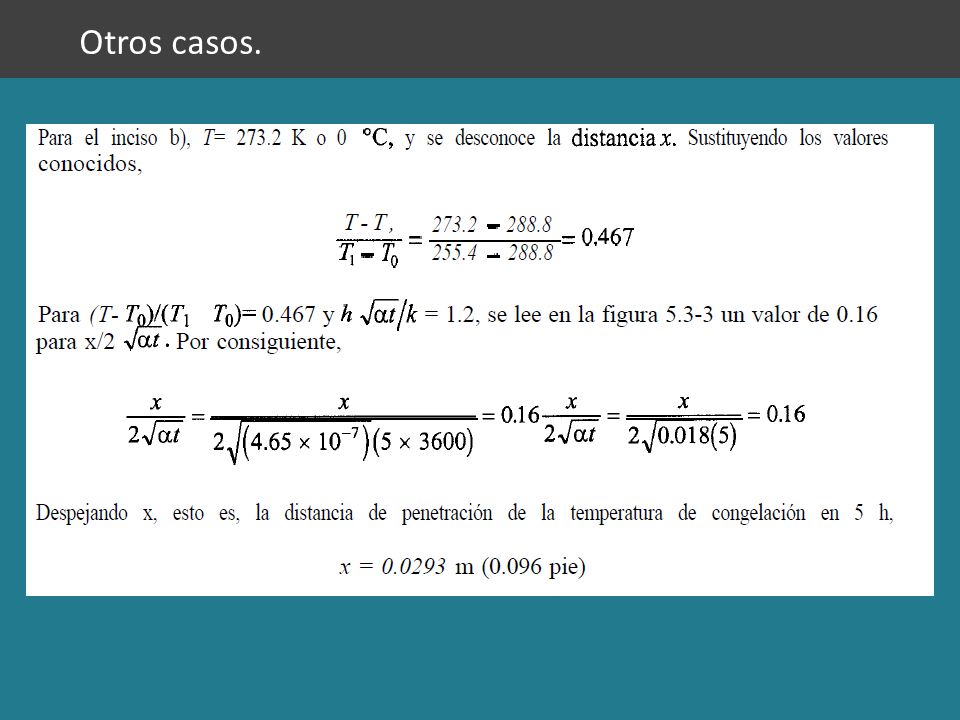

Para usar la tabla es necesario calcular los parámetros Sustituyendo los valores numéricos: = = 1.2 Con lo que podemos ir a buscar en la tabla, el valor correspondiente de la temperatura adimensional y despejando: T= K o -5.44

15 Otros casos.

16 Condiciones a la frontera oscilantes
Otros casos. Pared vertical Cilindro Esfera Condiciones a la frontera oscilantes
