Practica # 3 DESTILACION CONTINUA

Presentación del tema: "Practica # 3 DESTILACION CONTINUA"— Transcripción de la presentación:

1 Practica # 3 DESTILACION CONTINUA
República Bolivariana de Venezuela La Universidad del Zulia Facultad de Ingeniería Escuela de Ingeniería Química Laboratorio de Ingeniería Química Profesor Ydelfonso Arrieta Laboratorio de Operaciones Unitarias II Practica # 3 DESTILACION CONTINUA Autor: Ing. Alexis Manuel Faneite Realizado por: Alliey Rodolfo, Escobar Yanireth, Gallardo Arianny, Garcia Carlos, Gómez Berkali, Moreno Gustavo Mejorado por: Annybeth Fernández; Ana Nieto; Daniel Paternina; Aidín Urribarrí

2 Practica #3 Destilación Continua Evaluar el desempeño de una torre de platos perforados mediante una destilación continua de una mezcla binaria.

3 Practica #3 Destilación Continua 1.- Representar el proceso de destilación en un gráfico x,y (McCabe – Thiele). 2.- Determinar los balances de masa y de energía del proceso de destilación estudiado. 3.- Representar gráficamente los perfiles de temperatura y composición de la columna en estado estacionario.

4 Practica #3 Destilación Continua 4.- Representar gráficamente las tendencias de las temperaturas del equipo y la composición del producto de tope y de fondo durante la realización de la práctica. 5.- Determinar la eficiencia de los platos mediante los métodos de McCabe-Thiele y Murphree y compararlos con eficiencias teóricas calculadas a través de correlaciones empíricas y modelos teóricos. 6.- Determinar si la relación de reflujo establecida es óptima con respecto a la mínima.

5 ¿Destilación de Mezclas Binarias?
Practica #3 Destilación Continua TEMPERATURA. ¿Destilación de Mezclas Binarias? Es un proceso en el que se aprovecha la diferencia en los puntos de ebullición (temperatura) de los compuestos presentes en una mezcla homogénea formada únicamente por dos sustancias, para separarla en sus constituyentes puros o casi puros

6 Productos de Tope y Fondo
Practica #3 Destilación Continua Productos de Tope y Fondo La mayoría de las torres de destilación son alimentadas constantemente lo que garantiza una producción continua de producto de tope y de fondo. El producto de tope será el que tenga el menor punto de ebullición, por lo que se llama el liviano y el compuesto que sale por el fondo es el que tiene mayor punto de ebullición, por lo que se llama el pesado.

7 Partes de un Sistema de Destilación
Practica #3 Destilación Continua Partes de un Sistema de Destilación 1 - Torre de destilación, la cual es el corazón de la operación 2 - Rehervidor 3 - Condensador 4 - Otros: recipientes, bombas y la instrumentación asociada al control de las distintas variables que intervienen en el proceso

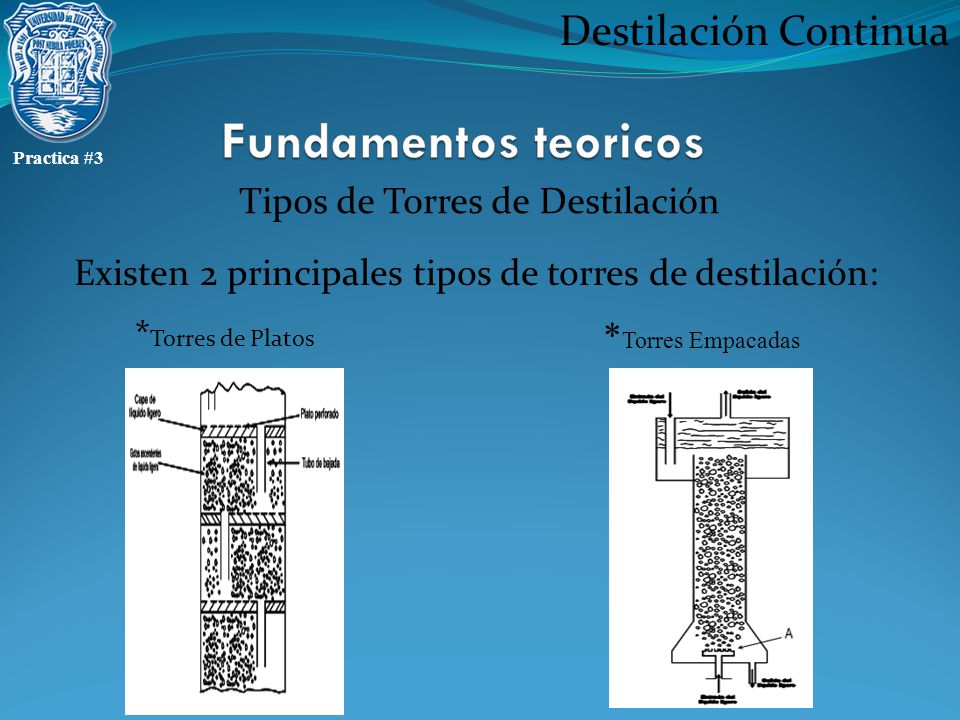

8 Tipos de Torres de Destilación
Practica #3 Destilación Continua Tipos de Torres de Destilación Existen 2 principales tipos de torres de destilación: *Torres de Platos *Torres Empacadas

9 Tipos de Torres de Destilación
Practica #3 Destilación Continua Tipos de Torres de Destilación La transferencia de masa se ve favorecida por dispositivos internos en la torre que pueden ser platos o empaques de relleno. En los platos se forma una laguna del líquido que baja desde los platos superiores y por medio de unos agujeros, burbujea el vapor que viene de los platos inferiores promoviendo de esta forma la transferencia de masa. En los empaques de relleno el líquido baja formando una película que entra en contacto con el vapor que asciende

10 Método de McCabe-Thiele
Practica #3 Destilación Continua Método de McCabe-Thiele *Este método se basa en la representación de las ecuaciones de balance de materia como las líneas de operación en un diagrama x-y. Las líneas se hacen rectas y se evita la necesidad del balance de energía mediante la suposición de que hay un derrame molar constante. *Muy útil porque no requiere datos detallados de entalpía. *Se adecúa a la mayoría de los fines, excepto cuando las pérdidas de calor o los calores de solución son extraordinariamente grandes.

11 Representación del Método de McCabe Thiele
Practica #3 Destilación Continua Representación del Método de McCabe Thiele

12 Aplicación Justificación e Importancia
Practica #3 Destilación Continua Aplicación Justificación e Importancia ¿Por qué la destilación continua es el método más empleado actualmente para separar los componentes de una mezcla líquida? Debido a que este tipo de destilación incluye el retorno de una parte del vapor condensado al equipo, de tal manera que el líquido que se regresa entra en contacto íntimo a contracorriente con los vapores que se dirigen al condensador. Este tipo de destilación es continua y permite manipular grandes cantidades de materiales y el reflujo hace posible alcanzar purezas elevadas en los productos destilados.

13 Complejo Petroquímico EL TABLAZO.
Practica #3 Destilación Continua Aplicaciones En La Industria Venezolana Complejo Petroquímico EL TABLAZO. Olefinas I y II: Proceso de obtención de etileno y propileno: Desmetanizadora: Etileno en el tope y de Metano en el fondo Desetanizadora: Propileno en el tope y de Etano en el fondo Fraccionadora etano / etileno: Etano en el tope y Etileno en el fondo Fraccionadora propano / propileno: Propano en el tope y propileno en el fondo.

14 Complejo Petroquímico EL TABLAZO.
Practica #3 Destilación Continua Aplicaciones En La Industria Venezolana Complejo Petroquímico EL TABLAZO. EDC-MVC II: Obtención de Monocloruro de Vinilo: Proceso de purificación de EDC. Proceso de purificación de MVC.

15 Columna de destilación
Practica #3 Destilación Continua Aplicaciones en la Industria Venezolana Columna de destilación

16 Seguridad, Higiene y Ambiente
Practica #3 Destilación Continua Equipo, Procedimiento Seguridad, Higiene y Ambiente

17 Descripción del equipo
Practica #3 Destilación Continua Descripción del equipo Panel de control Torre de platos perforados

18 Descripción del equipo
Practica #3 Destilación Continua Descripción del equipo rotametro

19 Tambor de productos de fondo
Practica #3 Destilación Continua Descripción del equipo Tambor de productos de fondo Medidor de nivel

20 Descripción del equipo
Practica #3 Destilación Continua Descripción del equipo Tambor del condensado rotametro

21 Descripción del equipo
Practica #3 Destilación Continua Descripción del equipo Condensador

22 Procedimiento Experimental
Practica #3 Destilación Continua Procedimiento Experimental

23 Procedimiento experimental
Practica #3 Destilación Continua Procedimiento experimental 1.- Alinee el agua al condensador

24 Procedimiento experimental
Practica #3 Destilación Continua Procedimiento experimental 2.- Ponga en servicio la resistencia del rehervidor E y Confirmar el nivel de operación en el rehervidor

25 Procedimiento experimental
Practica #3 Destilación Continua Procedimiento experimental 3.- Verifique que las válvulas de drenaje estén cerradas

26 Procedimiento experimental
Practica #3 Destilación Continua Procedimiento experimental 4.-Ponga en servicio la bomba (P-302 a través del botón HS-307.)

27 Procedimiento experimental
Practica #3 Destilación Continua Procedimiento experimental 5.- Poner un flujo de agua en el rotámetro

28 Procedimiento experimental
Practica #3 Destilación Continua Procedimiento experimental 6.-Tome las muestras en el drenaje del condensado a intervalos de tiempo y temperaturas definidos por el profesor

29 Procedimiento experimental
Practica #3 Destilación Continua Procedimiento experimental 7.-Tome la muestra a la mitad del nivel de operación Mitad del nivel de operación

30 Procedimiento experimental
Practica #3 Destilación Continua Procedimiento experimental 8.- Tome la muestra a nivel de operación Nivel de operación

31 Procedimiento experimental
Practica #3 Destilación Continua Procedimiento experimental 10.- Tome las muestras del condensado a intervalos de tiempo definidos

32 Procedimiento experimental
Practica #3 Destilación Continua Procedimiento experimental 11.-Tome las muestras de cada plato (a los 20 min de producción, que fue iniciada a una composición definida por el profesor)

33 Procedimiento experimental
Practica #3 Destilación Continua Procedimiento experimental 12.-Tome las muestras del fondo a intervalos de tiempo definidos

34 Procedimiento experimental
Practica #3 Destilación Continua Procedimiento experimental 13.- Lea las temperaturas

35 Procedimiento experimental
Practica #3 Destilación Continua Procedimiento experimental 13 B.- Reporte los datos de cada muestra tomada en las hojas de datos

36 Procedimiento experimental
Practica #3 Destilación Continua Procedimiento experimental Análisis de la muestra a partir del cálculo del índice de refracción. Refractómetro.

37 Procedimiento experimental
Practica #3 Destilación Continua Procedimiento experimental Realice el estudio de la muestra (verificar el porcentaje de refracción para luego leer las fracciones de metano de la cada muestra en la curva de calibración para el sistema Metanol-agua )

38 Seguridad, higiene y ambiente
Practica #3 Destilación Continua Seguridad, higiene y ambiente

39 Colores informativos con respecto a la Seguridad
Practica #3 Destilación Continua Colores informativos con respecto a la Seguridad Rojo Señala peligro, detención inmediata y obligada.  Naranja Para designar partes peligrosas de máquinas. Amarillo Para indicar ATENCION. (caídas, golpes, tropezones). Verde Indica seguridad y la ubicación de los equipos de primeros auxilios. Azul ADVERTENCIA arranque o movimiento de equipo en reparación. Purpura Riesgos por radiaciones ionizantes. Blanco Destaca la condición de limpieza. En conjunto con el negro. Negro

40 Normas de Seguridad Destilación Continua
Practica #3 Destilación Continua Normas de Seguridad Usar obligatoriamente lentes de seguridad Usar Obligatoriamente Mascaras para respirar (metanol es cancerigeno) Usar Obligatoriamente Guantes de Latex (metanol puede irritar al contacto con la piel)

41 Normas de Seguridad Destilación Continua
Practica #3 Destilación Continua Normas de Seguridad Usar obligatoriamente Ropa adecuada para el laboratorio (Bata o Braga, zapatos cerrados) Tener cerca un kit de primeros auxilios en caso de quemadura con el agua caliente. Tener disponible un teléfono o radio en caso de emergencias. Debido a que se trabaja con Metanol, es necesario tener una precaución especial, ya que los gases del metanol son cancerigenos, el Metano NO se puede desechar en el desagüe directamente.

42 Practica #3 Destilación Continua Normas de Seguridad

43 Cuadro de riesgos – NFPA
Practica #3 Destilación Continua Cuadro de riesgos – NFPA METANOL Inflamabilidad 3.- Atención liquido inflamable con flash point por debajo de 100° F Salud: 1.- puede ser irritante Reactividad 0.- Estable No reactivo cuando es mezclado con agua

44 Identificación de peligro causado por el Metanol
Practica #3 Destilación Continua Identificación de peligro causado por el Metanol - Tóxico por inhalación, por contacto con la piel y por ingestión. - Tóxico: peligro de efectos irreversibles muy graves por inhalación, contacto con la piel e ingestión. - Fácilmente inflamable. - Posible carga electrostática con riesgo de ignición. - Mezcla gas/vapor inflamable al aire dentro de límites de explosividad.

45 Primeros Auxilios Destilación Continua Contacto ocular:
Practica #3 Destilación Continua Primeros Auxilios Contacto ocular: Lavar inmediatamente con abundante agua durante 15 minutos, levantado los párpados inferior y superior, para asegurar un buen lavado - Consultar al médico/servicio médico Contacto con la piel: - Retirar la ropa antes de lavarse - Lavar con abundante agua y jabón durante 15 minutos - Consultar al médico/servicio médico cuando se producen irritaciones

46 Normas de Higiene y Ambiente
Practica #3 Destilación Continua Normas de Higiene y Ambiente Higiene: Dejar el sitio de trabajo limpio y ordenado y los instrumentos y máscaras lavadas. Ambiente: No tire los desechos de la práctica por el desagüe. Hablar de los riesgos ambientales del metanol.
