1 a)Flash b) Continua con reflujo (rectificación) Destilación

2 Planta para destilación flash

3 Curva de equilibro y diagrama del punto de ebullición Curva de equilibrio del sistema benceno-tolueno Diagramas del punto de ebullición sistema benceno-tolueno Una mezcla de 50 moles por 100 de benceno y 50 moles por 100 de tolueno se somete a destilación flash operando con una presión en el separador de 1 atm.

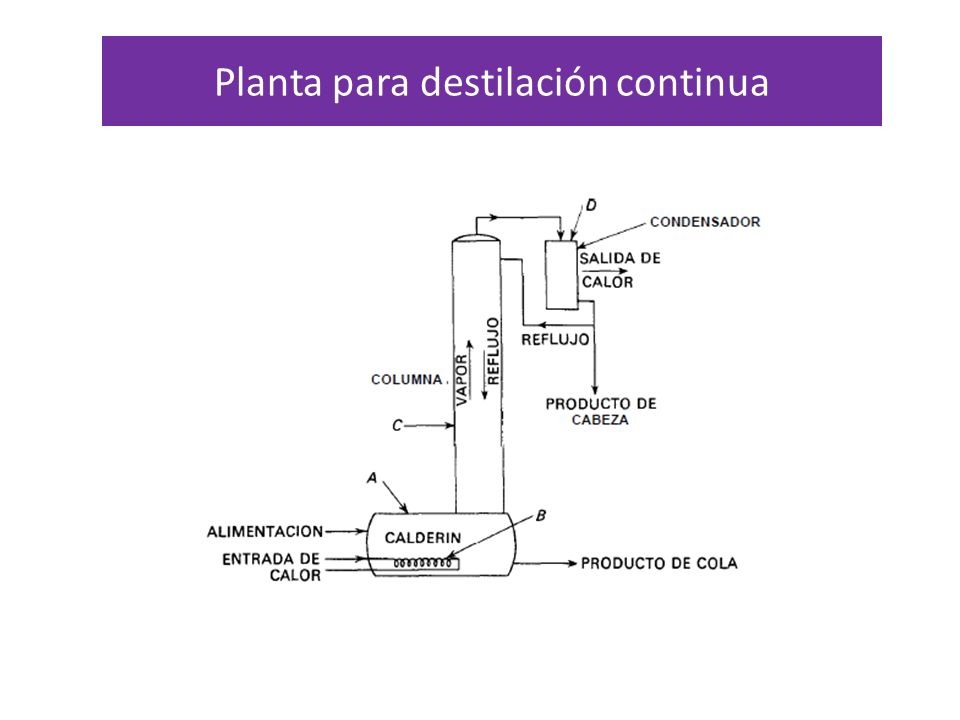

4 Planta para destilación continua

5

6 Esquema de plato perforado

7

8 Diagrama de puntos de ebullición, mostrando la rectificación en un plato ideal 0 A 1,00 B 1,00 A 0 B Ambas concentraciones aumentan con la altura de la columna Corrientes que abandonan el plato están en equilibrio y las que entran NO

9 Columna de fraccionamiento continuo con secciones de rectificación y agotamiento

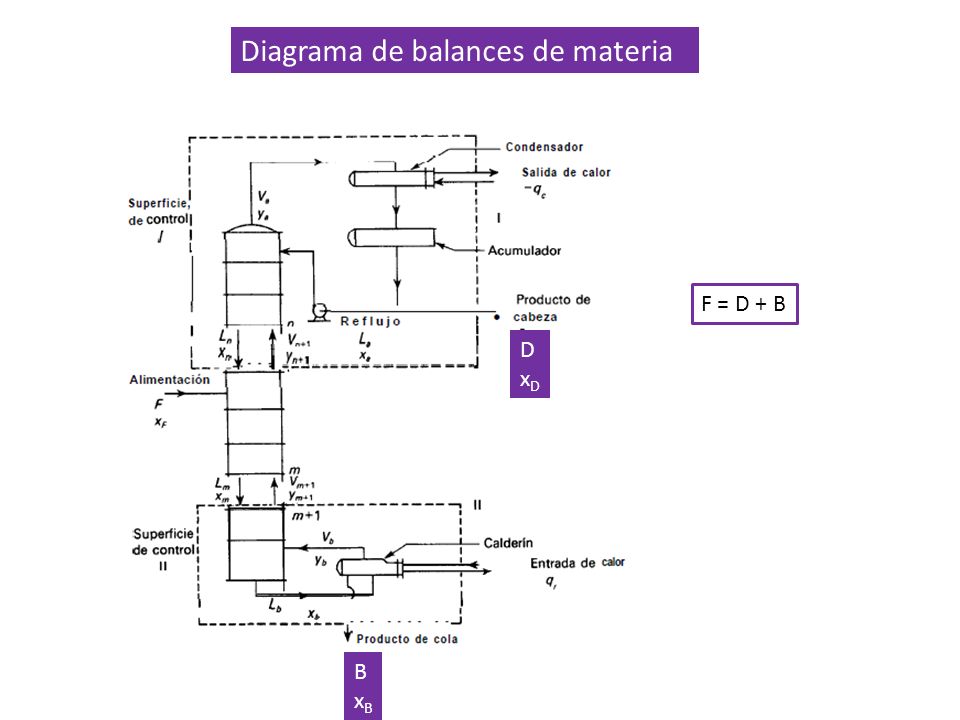

10 Diagrama de balances de materia F = D + B DxDDxD BxBBxB

11 Diagrama de balances de materia: plato superior y condensador

12 Construcción grafica de plato superior F = D + B

13 Plato de cola y calderin

14 Construcción grafica para plato de cola y calderin

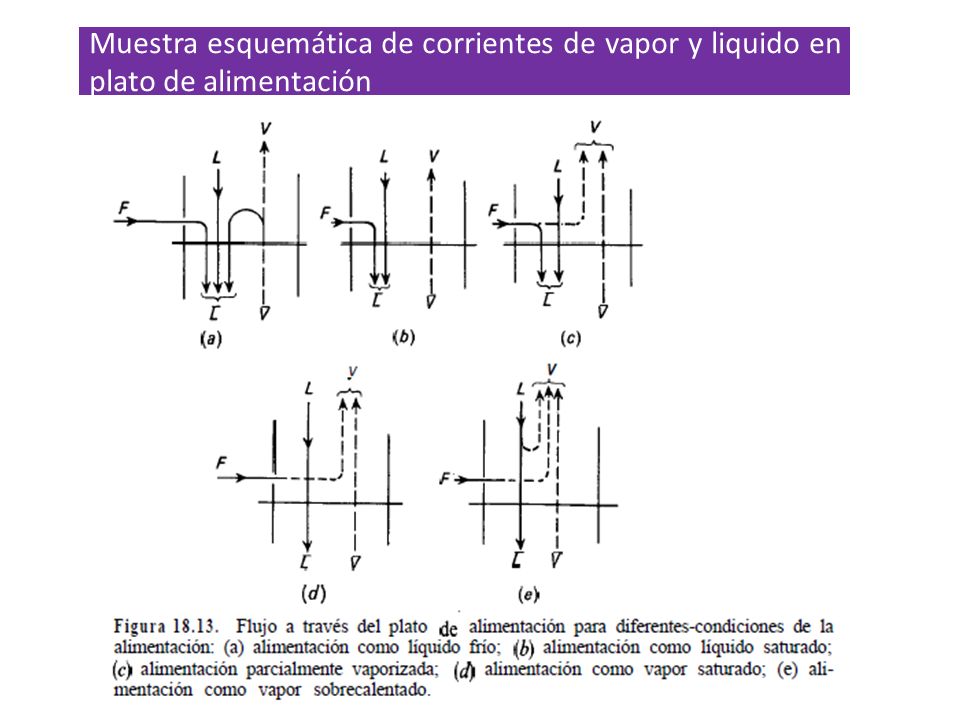

15 Muestra esquemática de corrientes de vapor y liquido en plato de alimentación
