1 UNIVERSIDAD TECNOLOGICA DE MÉXICO.
ENFERMERÍA MEDICO QUIRURGICO II PONENTE: Lic. Enrique Arzate rodríguez.

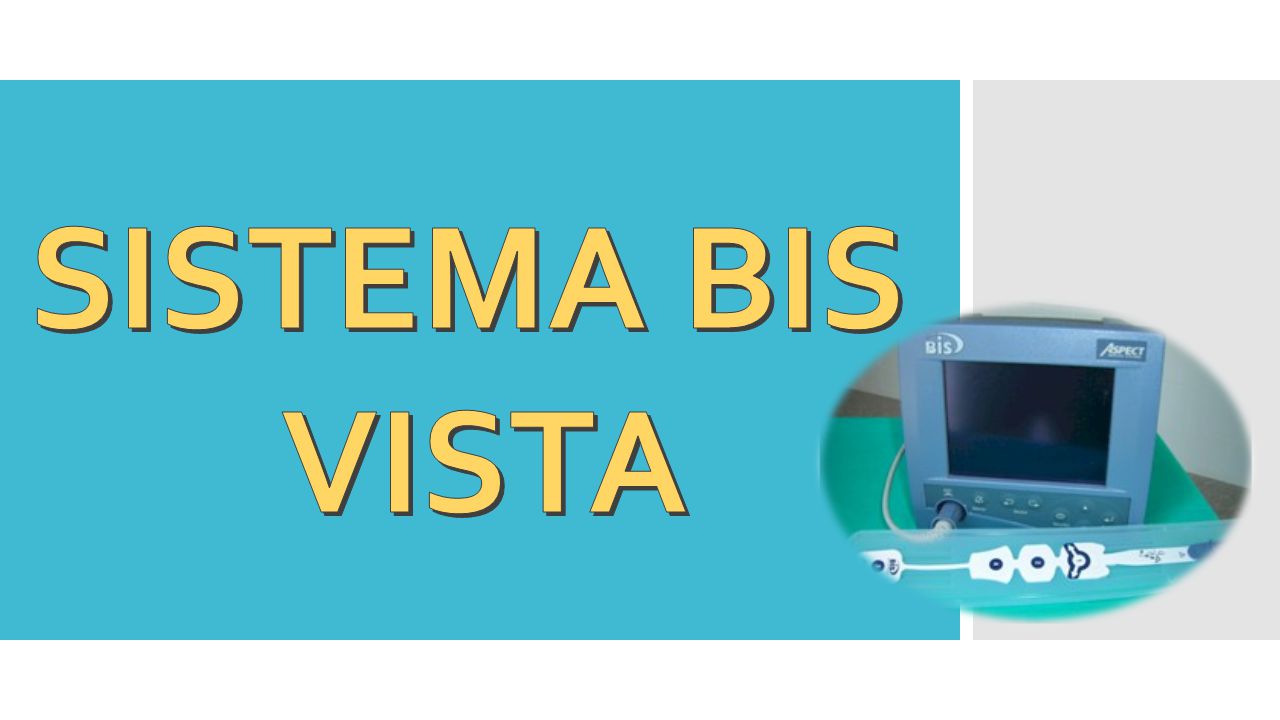

2 SISTEMA BIS VISTA

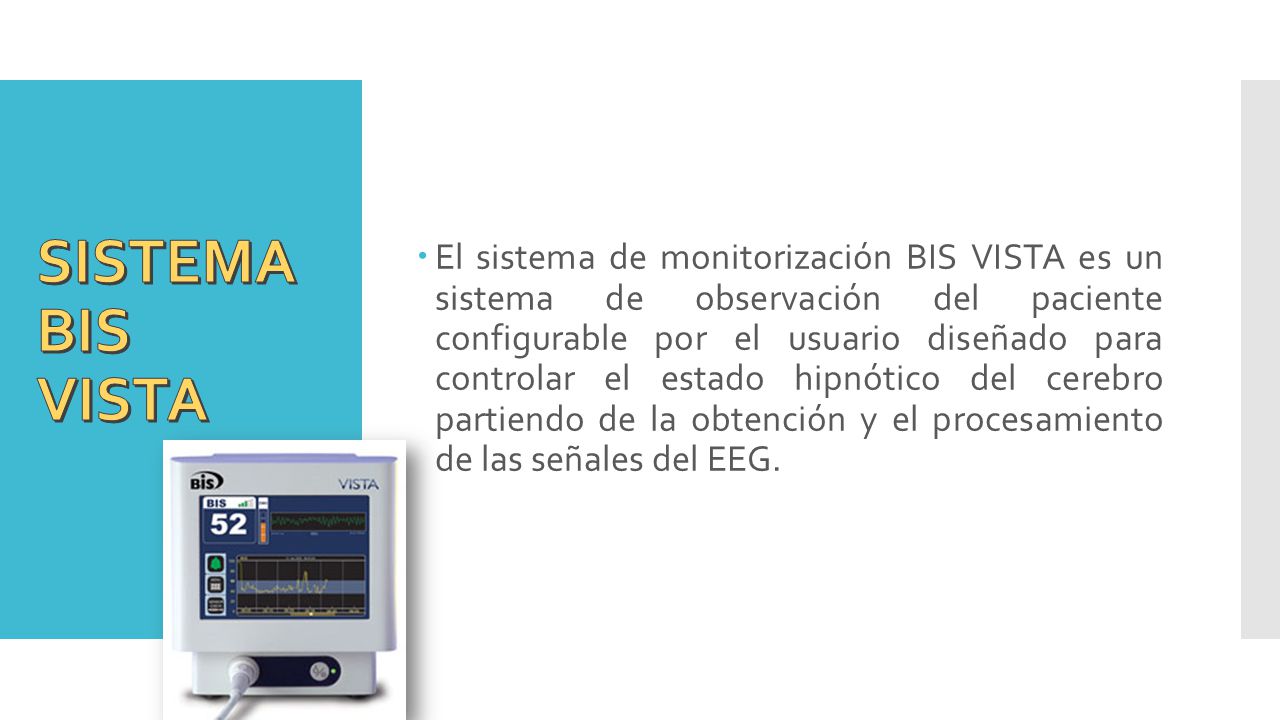

3 El sistema de monitorización BIS VISTA es un sistema de observación del paciente configurable por el usuario diseñado para controlar el estado hipnótico del cerebro partiendo de la obtención y el procesamiento de las señales del EEG. SISTEMA BIS VISTA

4 El sistema BIS VISTA procesa las señales sin procesar del EEG hasta conseguir un solo número, denominado Índice Biespectral o BIS, que tiene relación con el nivel de hipnosis del paciente. SISTEMA BIS VISTA

5 Algunos de los parámetros que podemos obtener con la monitorización BIS VISTA son:
• El valor del BIS actual • Los gráficos de la tendencia de los parámetros del EEG • La onda sin procesar del EEG en tiempo real • La tasa de atenuación (si lo requiere el usuario) • Número de brotes (cuando se utiliza un sensor BIS Extend) • Un indicador de alarma y mensajes SISTEMA BIS VISTA

6 El sistema realiza autocomprobaciones para garantizar que el monitor y sus componentes funcionan correctamente y que los niveles de impedancia de los sensores del paciente se encuentran en unos límites aceptables. Los menús de la pantalla táctil permiten al usuario modificar la representación de datos y revisar la información guardada.

7 SISTEMA BIS VISTA

8 Funcionamiento del sistema de monitorización BIS VISTA
El sensor colocado en la cabeza del paciente transmite la señal del EEG al BIS. El BIS filtra los datos, los analiza en busca de interferencias y los procesa mediante técnicas de procesamiento de señales digitales. SISTEMA BIS VISTA

9 Después envía la información al monitor para mostrarla
Después envía la información al monitor para mostrarla. La finalidad del procesamiento de datos de las formas de onda del EEG es extraer los rasgos característicos de la señal compleja para proporcionar un reconocimiento más sencillo de los patrones de cambios producidos a lo largo del tiempo de grabación. SISTEMA BIS VISTA

10 SISTEMA BIS VISTA

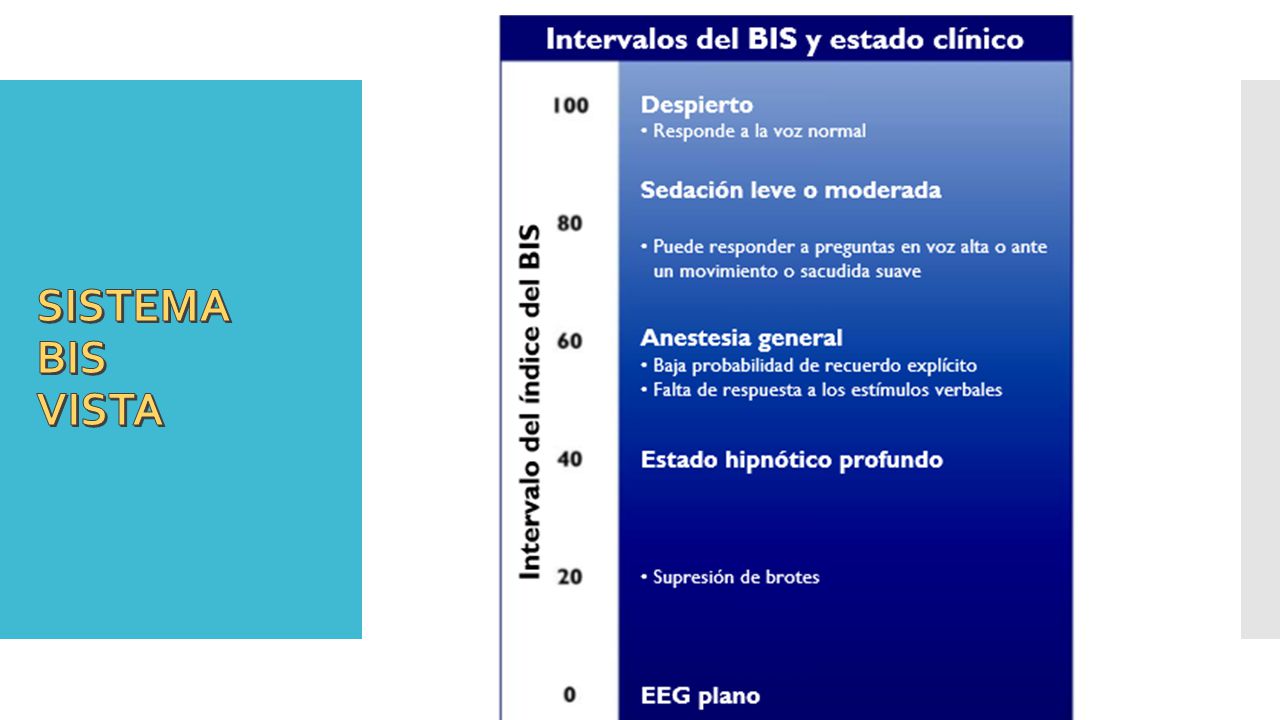

11 Recoge y procesa la actividad eléctrica cerebral y convierten esta señal eléctrica, a través de algoritmos matemáticos, en un índice reconocible (habitualmente una escala numérica entre 0 y 100) SISTEMA BIS VISTA

12 La señal captada puede ser la actividad eléctrica cortical espontánea (electroencefalograma) o la actividad evocada por estímulos (potenciales evocados). En algunos casos se recoge también la actividad electromiográfica de los músculos de la calota. SISTEMA BIS VISTA

13 El electroencefalograma (EEG) es el registro de la actividad eléctrica de las neuronas piramidales del córtex. Esta actividad eléctrica atraviesa los tejidos hasta la piel y es recogida por los electrodos. SISTEMA BIS VISTA

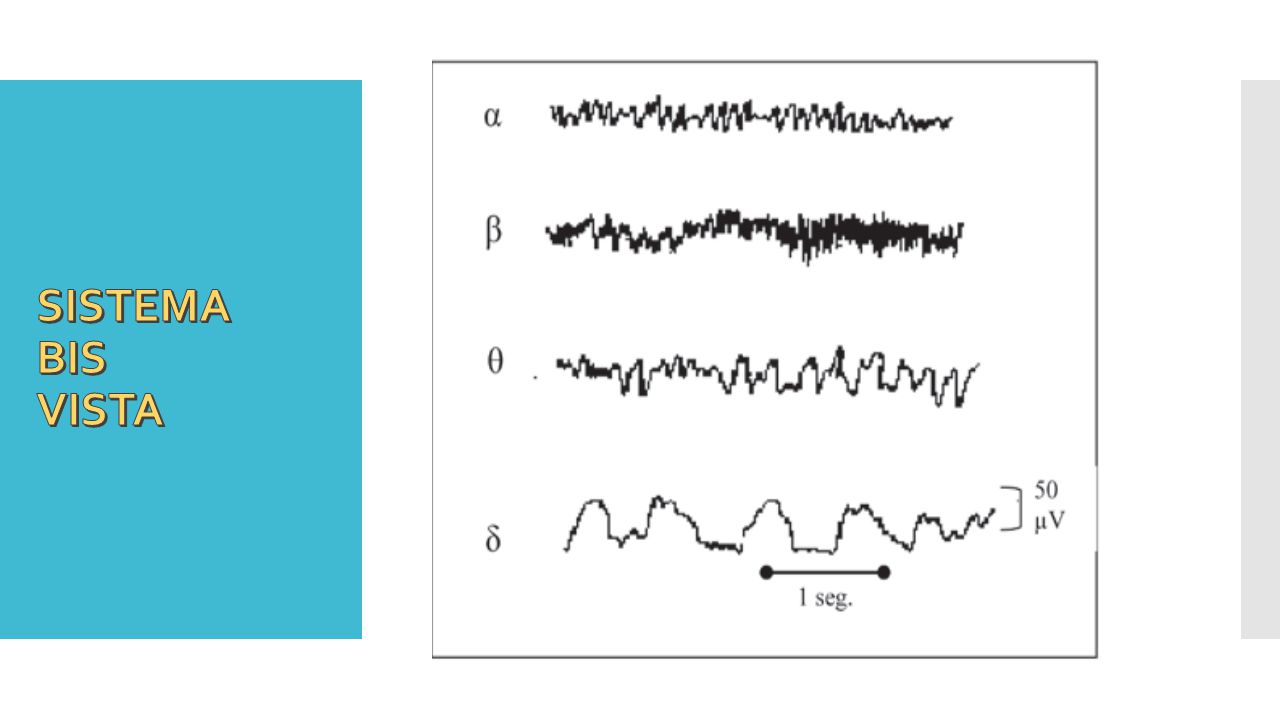

14 Las ondas del registro se caracterizan por su frecuencia (número de ondas por segundo o hertzios [Hz]), por su amplitud (altura de la onda medida en microvoltios [μV]) y por su fase (decalaje de inicio de cada tren de ondas respecto al punto de ángulo cero). Tradicionalmente, las ondas se clasifican atendiendo a su frecuencia SISTEMA BIS VISTA

15 • Ondas β (beta): Hz: ondas de pequeño voltaje que aparecen con el paciente en estado vigil, con los ojos abiertos. • Ondas α (alfa): 8-13 Hz: aparecen en pacientes despiertos con los ojos cerrados. • Ondas θ (theta): 4-7 Hz: se presentan con en el paciente somnoliento o sedado. • Ondas δ (delta): 0,5-4 Hz: sueño profundo (fisiológico o inducido por fármacos). SISTEMA BIS VISTA

16 SISTEMA BIS VISTA
