1 DSP PROYECTO Integrantes: Darío Parente Oscar Pereyra Docentes: Gregory Randall Juan Cardelino Ignacio Ramírez

2 ELECTROMIOGRAMA La electromiografía es una técnica utilizada en general para calcular la fatiga de determinados músculos, como por ejemplo el diafragma. Consiste en registrar las señales eléctricas que generan las contracciones de estos músculos, por medio de electrodos. Luego se realiza un estudio en frecuencia de estas señales donde mediante el cociente de la energía entre dos bandas determinadas se obtiene un indicador de la fatiga muscular.

3 A partir de la señal obtenida de un EMG, calcular: - El cociente de la potencia en dos anchos de banda determinados. Obs.:Los anchos de banda quedaron a determinar así como también el valor esperado del cociente para un correcto diagnóstico. ESPECIFICACIONES

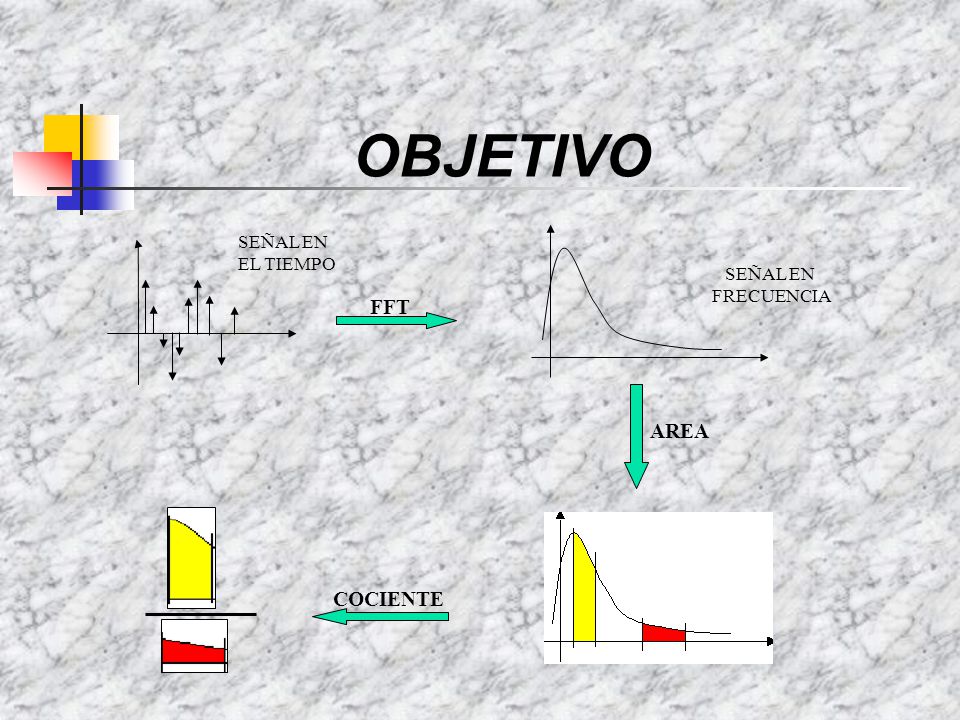

4 OBJETIVO SEÑAL EN EL TIEMPO SEÑAL EN FRECUENCIA FFT AREA COCIENTE

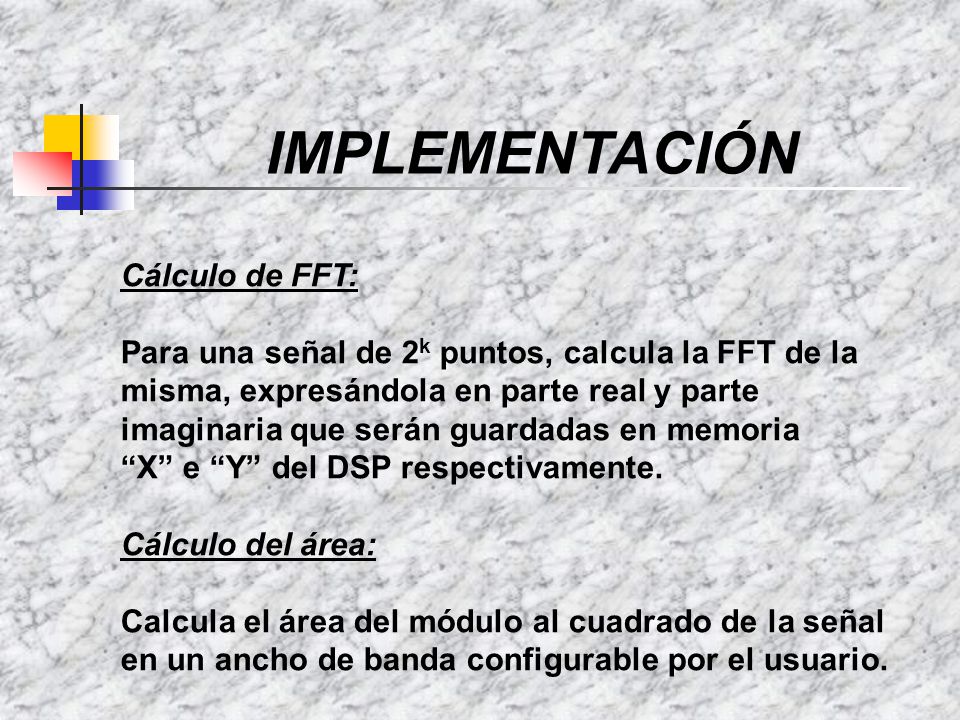

5 IMPLEMENTACIÓN Cálculo de FFT: Para una señal de 2 k puntos, calcula la FFT de la misma, expresándola en parte real y parte imaginaria que serán guardadas en memoria X e Y del DSP respectivamente. Cálculo del área: Calcula el área del módulo al cuadrado de la señal en un ancho de banda configurable por el usuario.

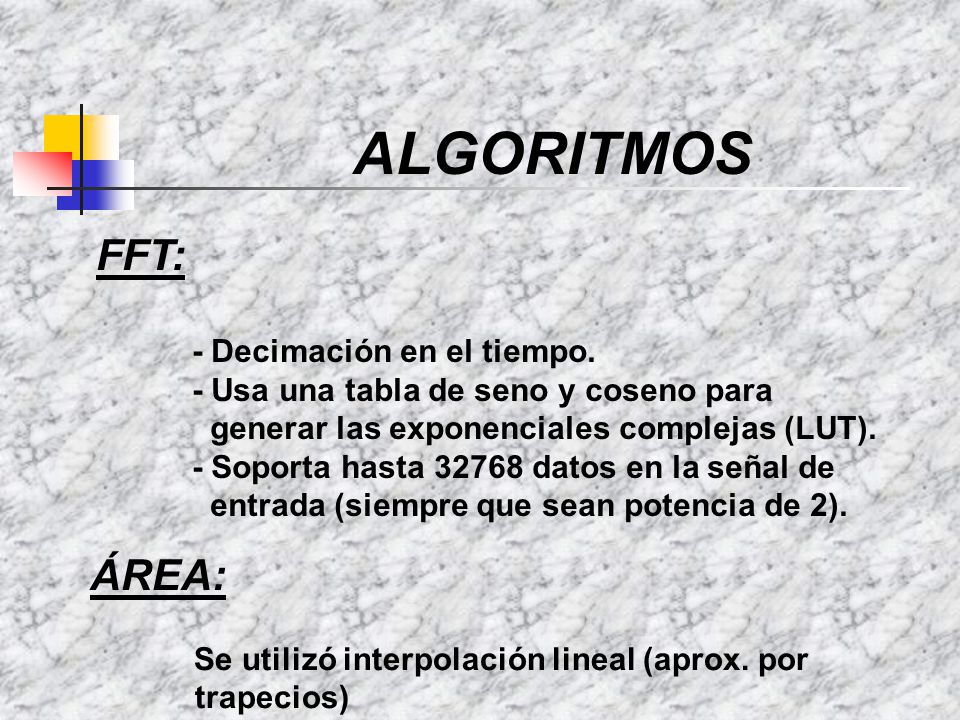

6 ALGORITMOS FFT: - Decimación en el tiempo. - Usa una tabla de seno y coseno para generar las exponenciales complejas (LUT). - Soporta hasta datos en la señal de entrada (siempre que sean potencia de 2). ÁREA: Se utilizó interpolación lineal (aprox. por trapecios)

7 ¿POR QUÉ NO IMLEMENTAMOS LO QUE TENÍAMOS COMO OBJETIVO? 1-No están claramente definidos los anchos de banda. 2-No se sabe bien cuanto debe dar el cociente para que pueda ser utilizado como una herramienta de diagnóstico.

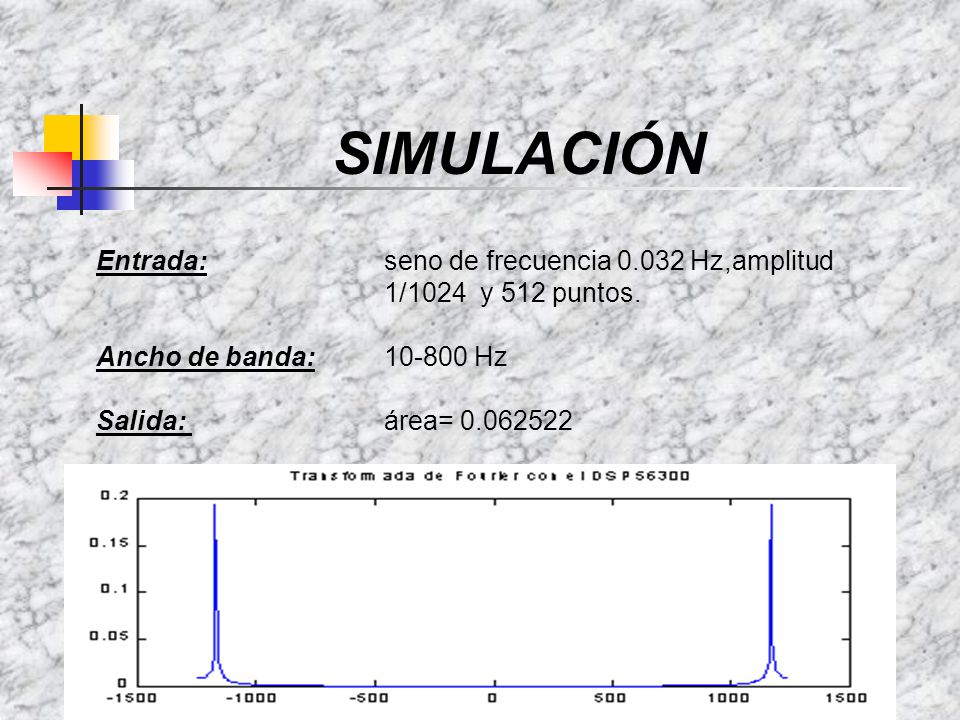

8 SIMULACIÓN Entrada:seno de frecuencia Hz,amplitud 1/1024y 512 puntos. Ancho de banda: Hz Salida:área=

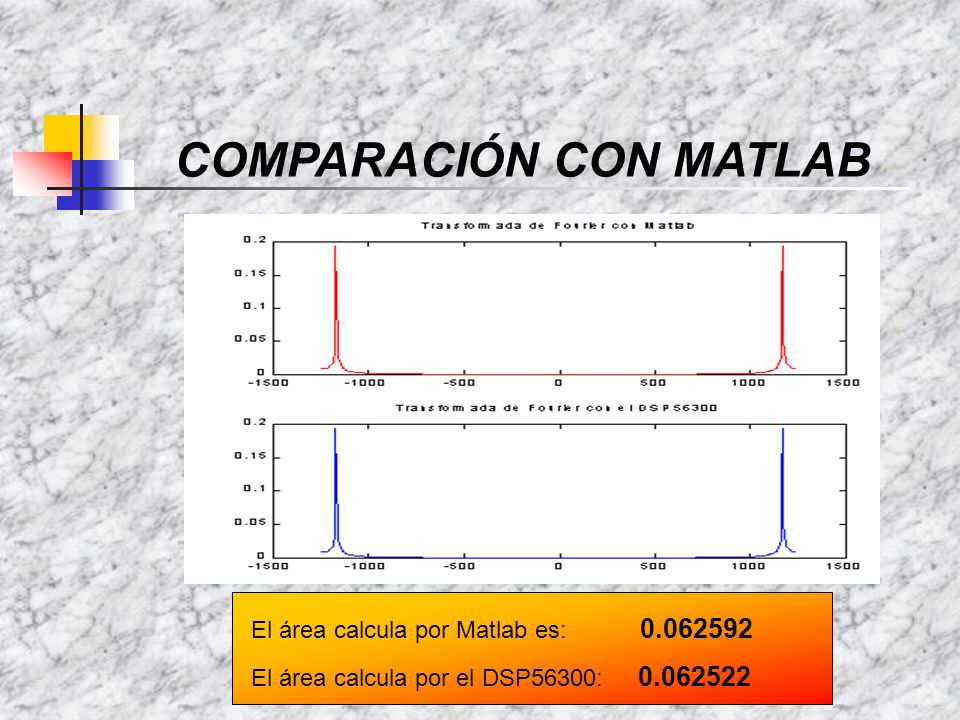

9 COMPARACIÓN CON MATLAB El área calcula por Matlab es: El área calcula por el DSP56300:
