Eliminar material con perforaciones La herramienta permite eliminar material. Se localiza en la pestaña “operaciones”. Se aplica a un croquis definido.

Presentación del tema: "Eliminar material con perforaciones La herramienta permite eliminar material. Se localiza en la pestaña “operaciones”. Se aplica a un croquis definido."— Transcripción de la presentación:

1

2 Eliminar material con perforaciones

3 La herramienta permite eliminar material. Se localiza en la pestaña “operaciones”. Se aplica a un croquis definido completamente.

4 1.Seleccionar una pieza con material para retirar. 2.Agregar un croquis con la forma que se cortará. 3.Operación  Extruir corte. 4.Elegir origen. 5.Elegir dirección. 6.Elegir profundidad. 7.Elegir ángulo de salida. 4 5 6 7

5 1.Profundidad especificada. 2.Por todo. 3.Hasta el siguiente. 4.Hasta el vértice. 5.Hasta la superficie. 6.Equidistante a la superficie. 7.Hasta el sólido. 8.Plano medio.

6 6.Equidistante a la superficie. 8.Plano medio Resultado

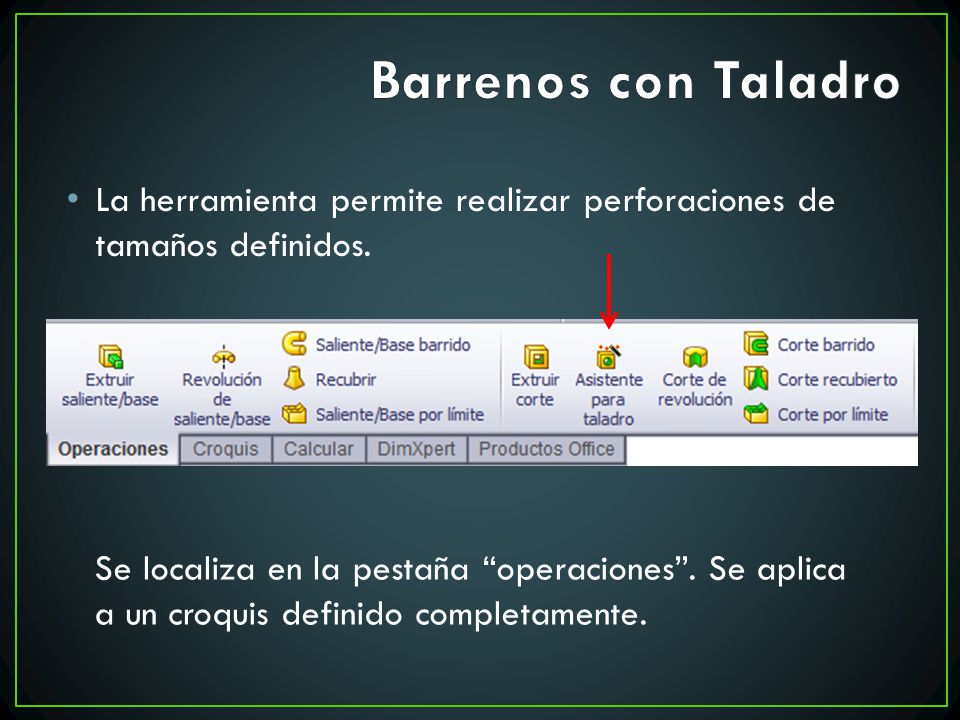

7 La herramienta permite realizar perforaciones de tamaños definidos. Se localiza en la pestaña “operaciones”. Se aplica a un croquis definido completamente.

8 Tipo de taladro Estándar Tipo de perforación Tamaño Profundidad

9

10 1.Nueva pieza - (MMGS) 2.Plano FRONTAL - Croquis 3.CTRL + 8 (centrar vista) 4.Croquizar modelo en el origen, acotado y definido. 5.Extrusión de 50 mm. 6.Guardar como: #1 pentagono.sldprt
