1 EXPCAD Software de Conversión CAD Universal para el Sistema Pick&Place Semiautomático EXPERT-SA

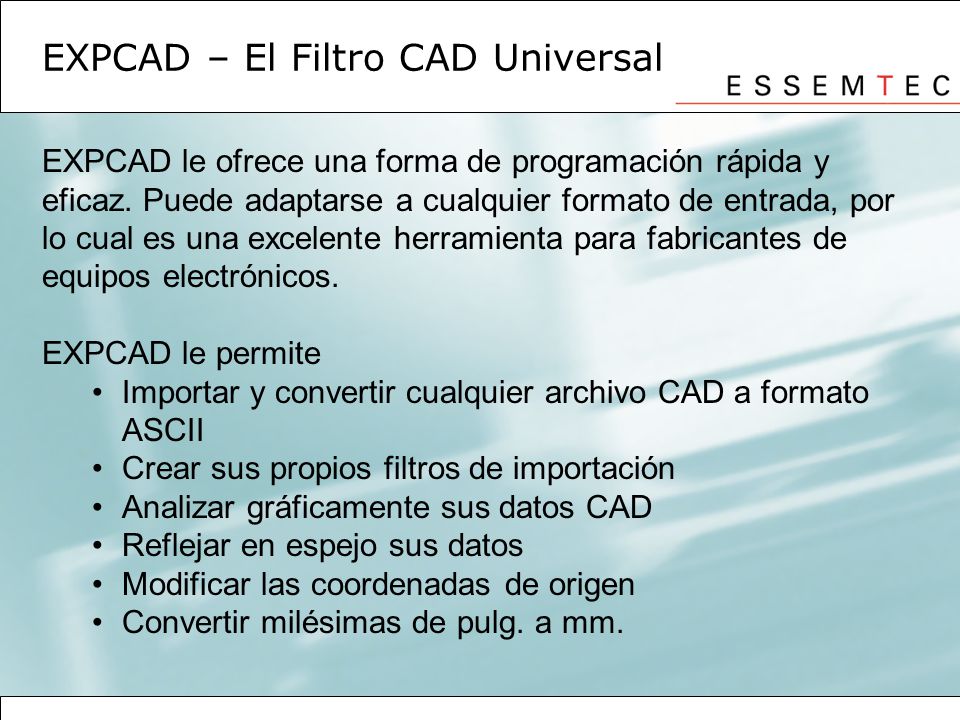

2 EXPCAD – El Filtro CAD Universal
EXPCAD le ofrece una forma de programación rápida y eficaz. Puede adaptarse a cualquier formato de entrada, por lo cual es una excelente herramienta para fabricantes de equipos electrónicos. EXPCAD le permite Importar y convertir cualquier archivo CAD a formato ASCII Crear sus propios filtros de importación Analizar gráficamente sus datos CAD Reflejar en espejo sus datos Modificar las coordenadas de origen Convertir milésimas de pulg. a mm.

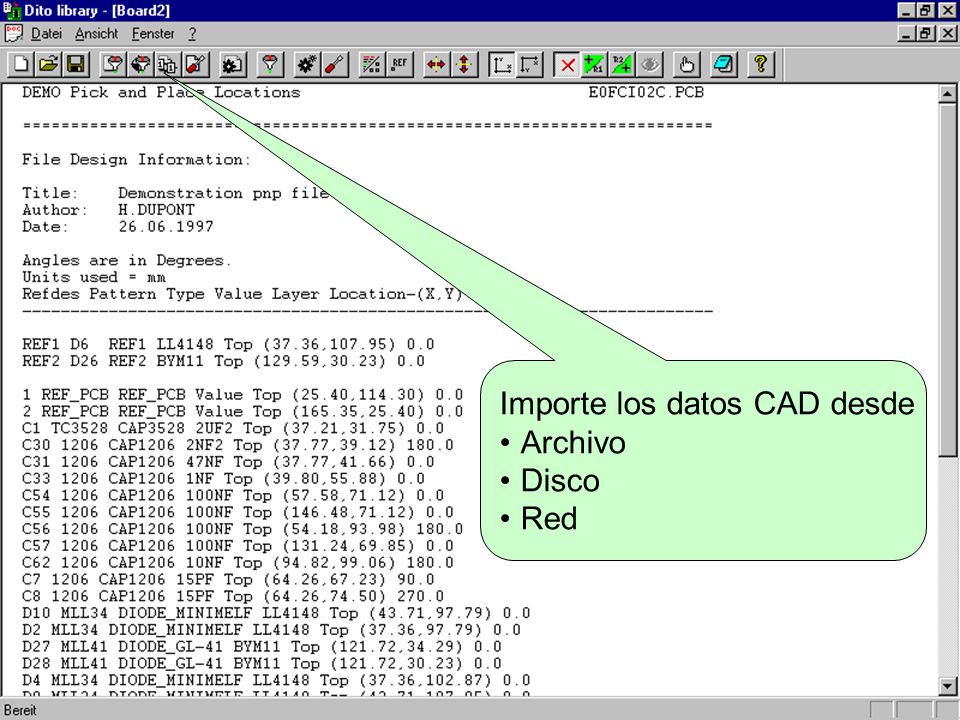

3 Importe los datos CAD desde
Archivo Disco Red

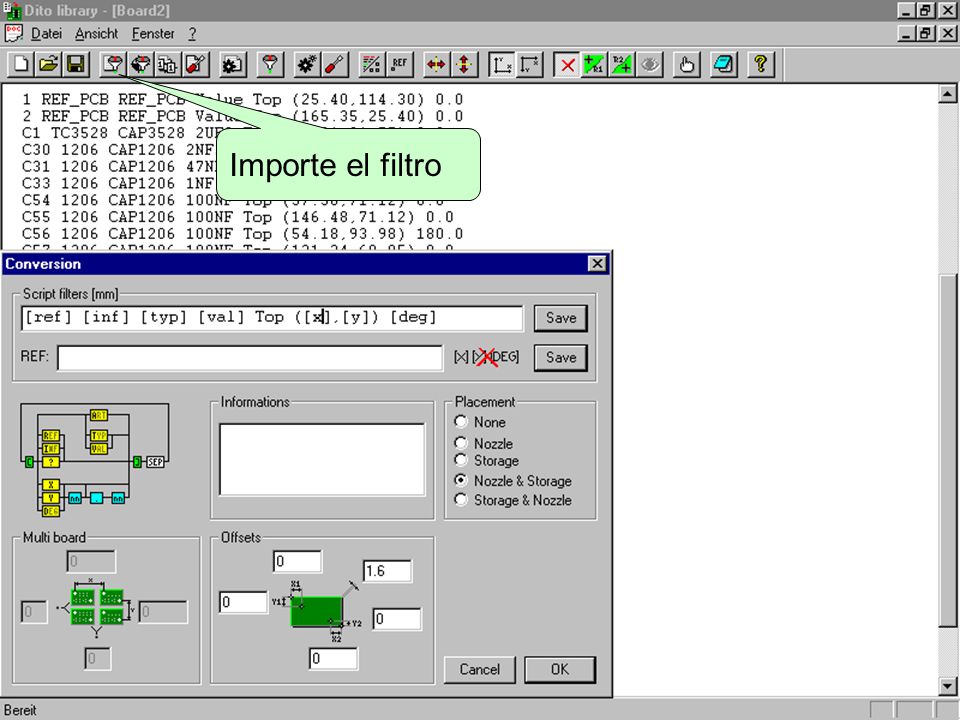

4 Importe el filtro

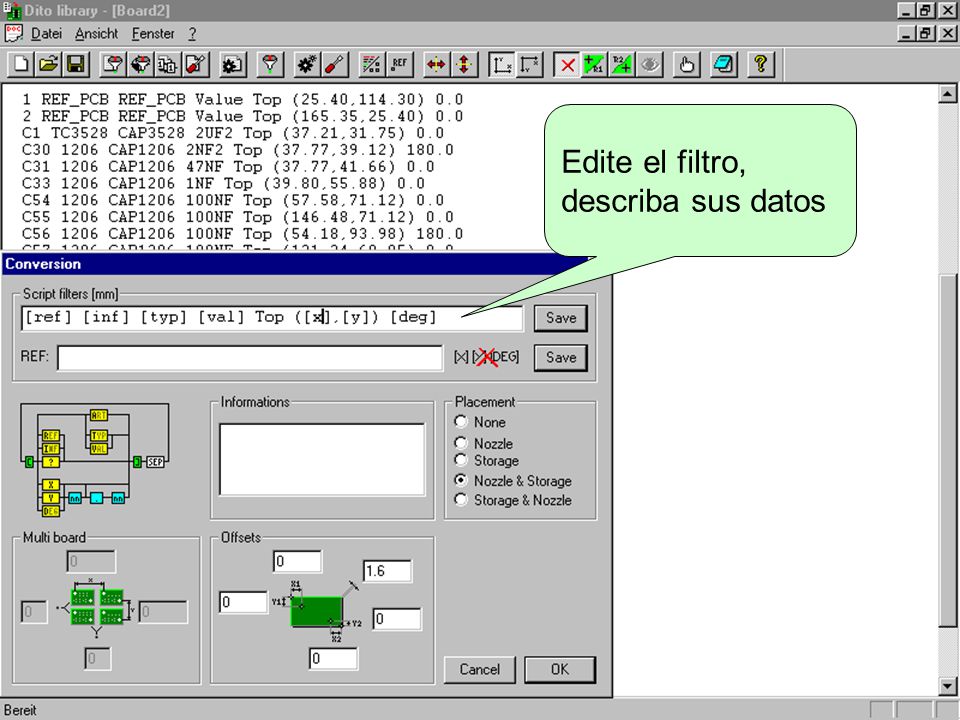

5 Edite el filtro, describa sus datos

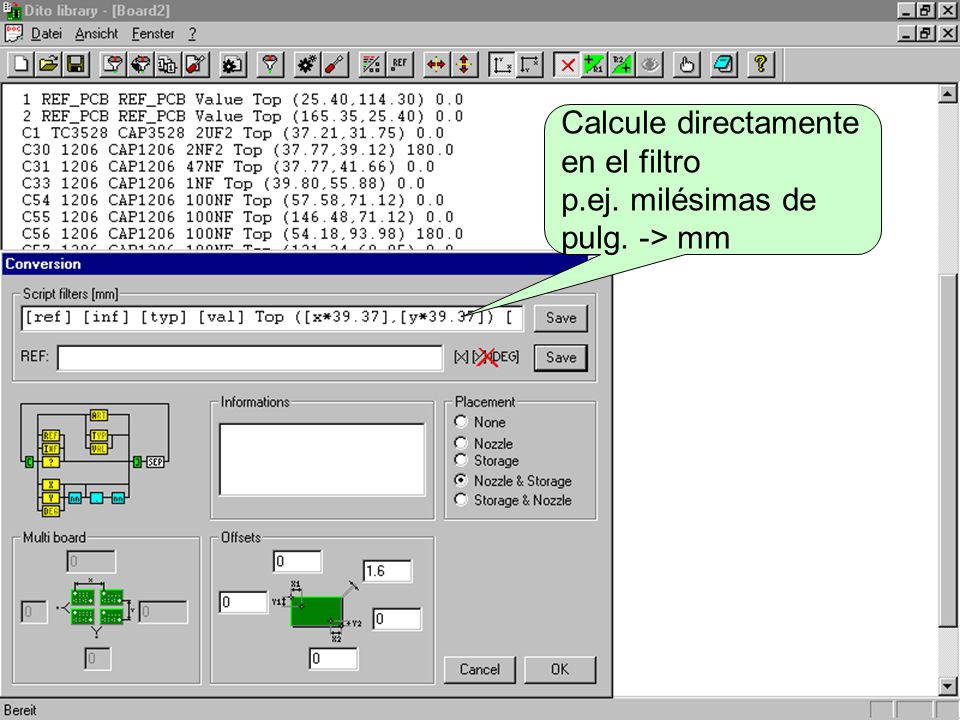

6 Calcule directamente en el filtro p.ej. milésimas de pulg. -> mm

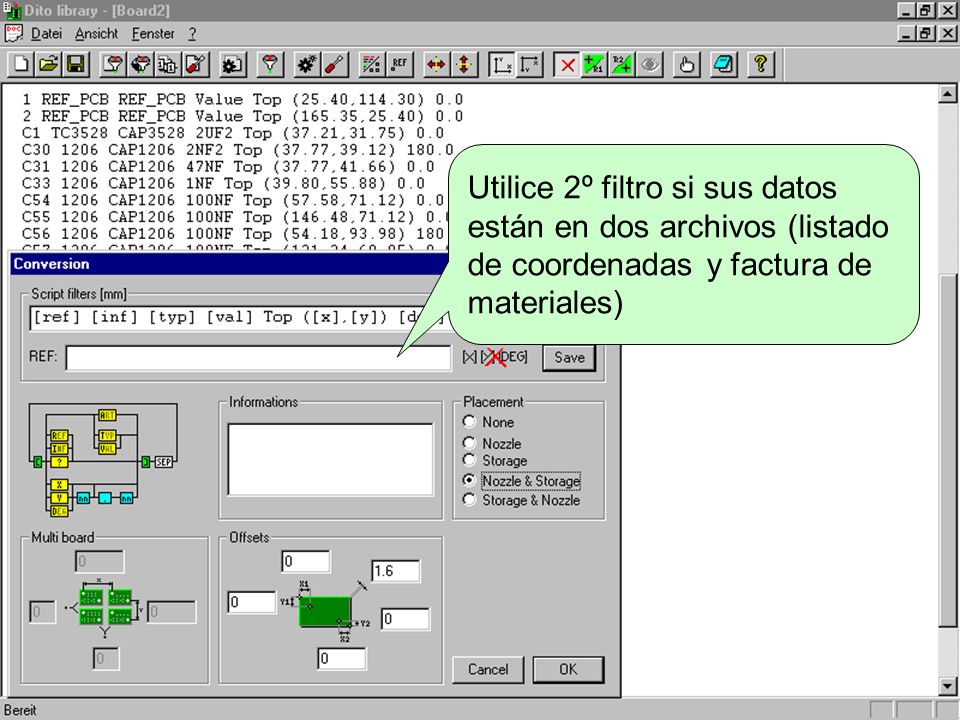

7 Utilice 2º filtro si sus datos
están en dos archivos (listado de coordenadas y factura de materiales)

8 Seleccione procedimiento de optimización

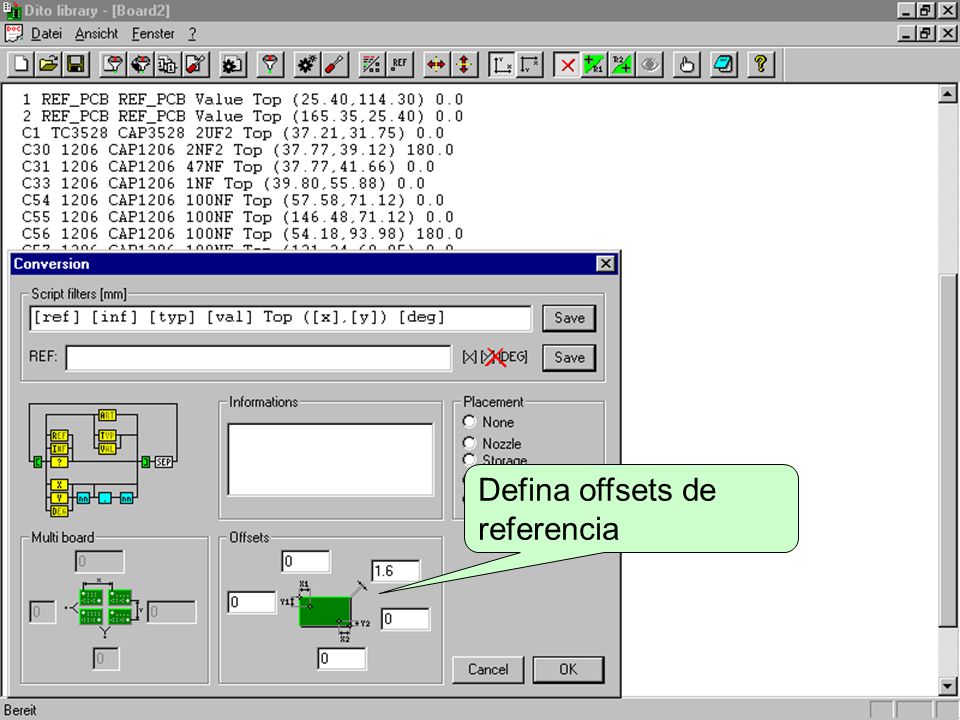

9 Defina offsets de referencia

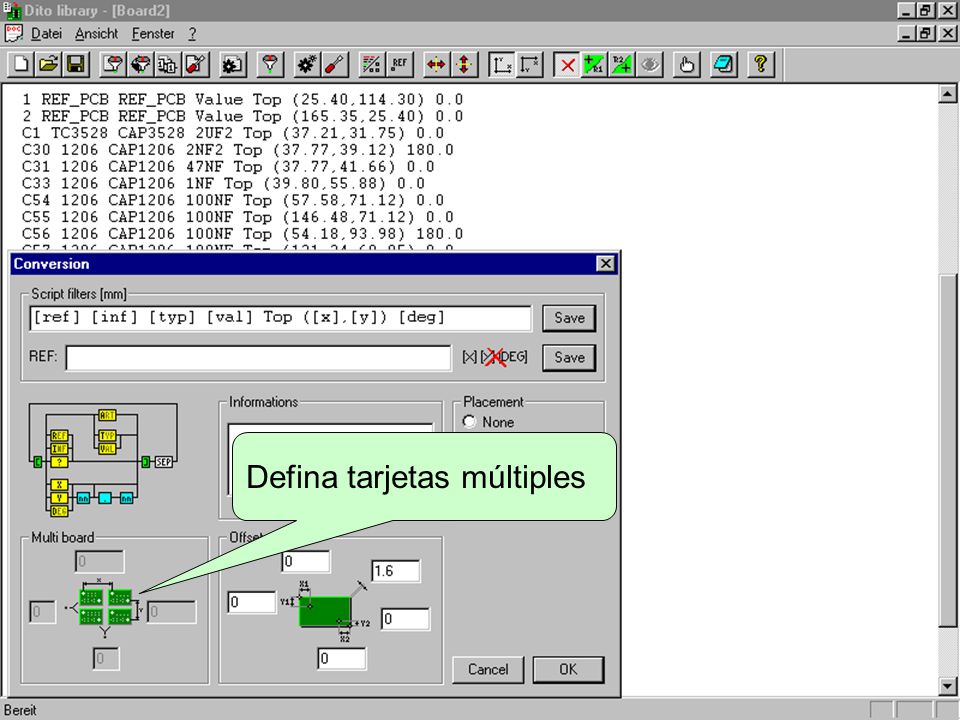

10 Defina tarjetas múltiples

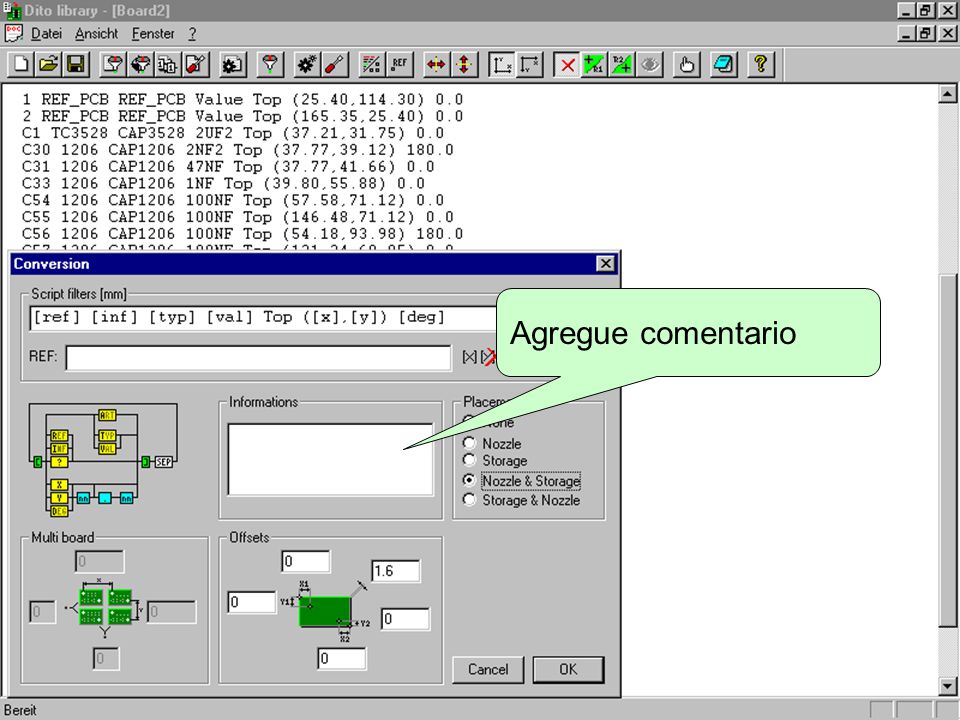

11 Agregue comentario

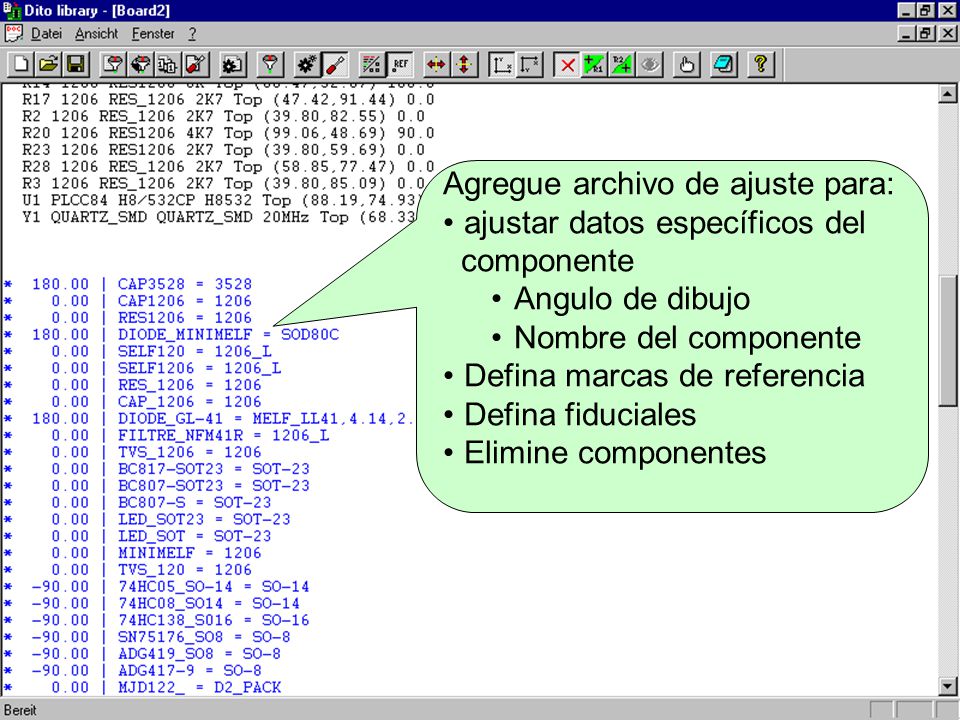

12 Agregue archivo de ajuste para:
ajustar datos específicos del componente Angulo de dibujo Nombre del componente Defina marcas de referencia Defina fiduciales Elimine componentes

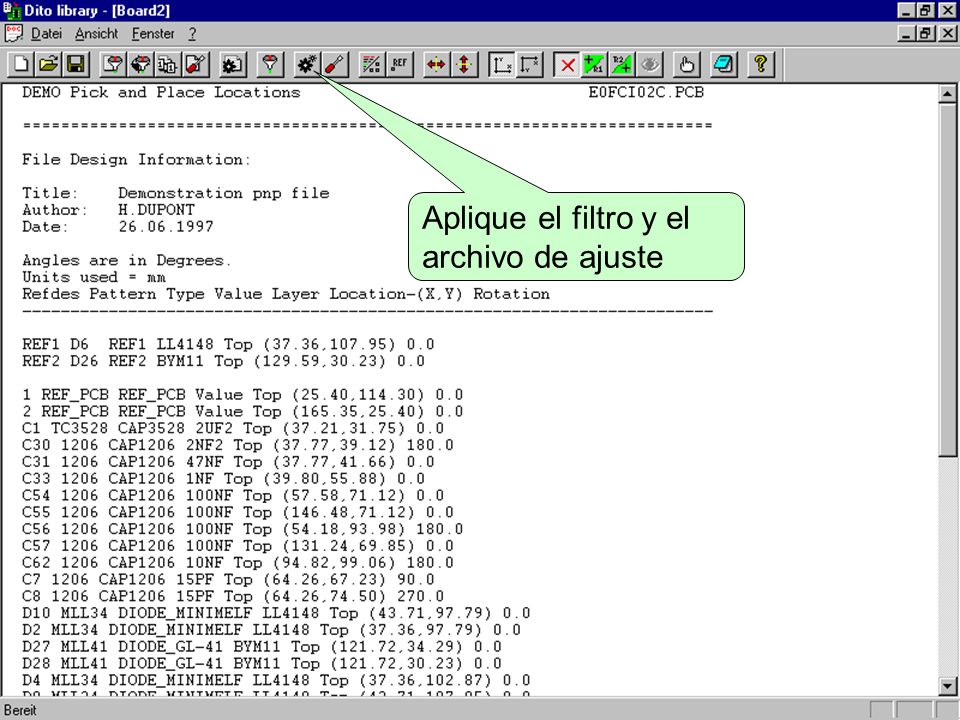

13 Aplique el filtro y el archivo de ajuste

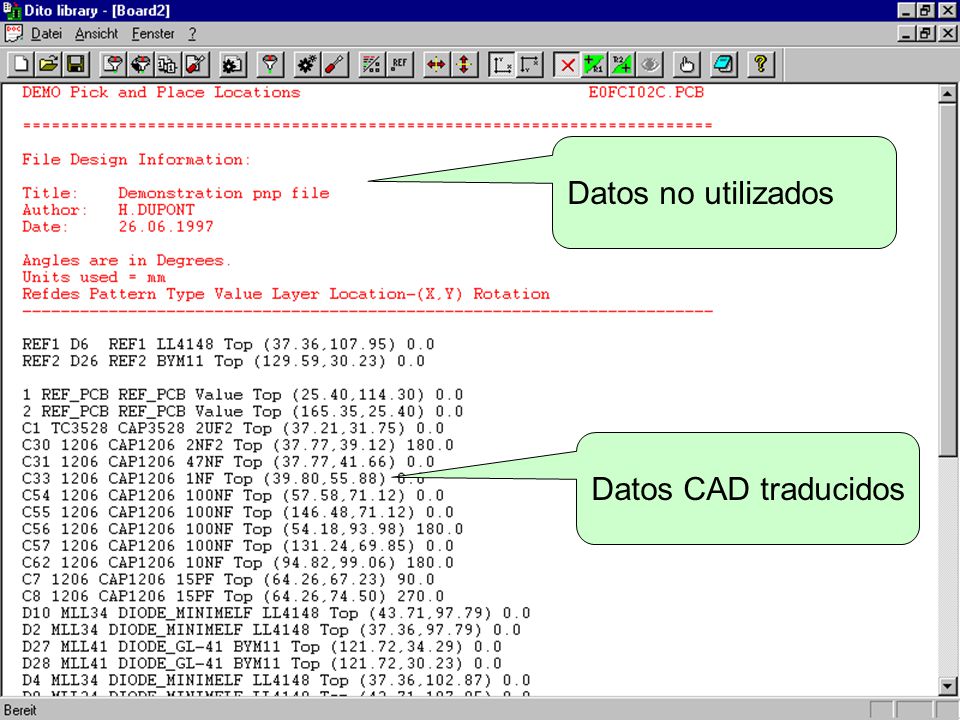

14 Datos no utilizados Datos CAD traducidos

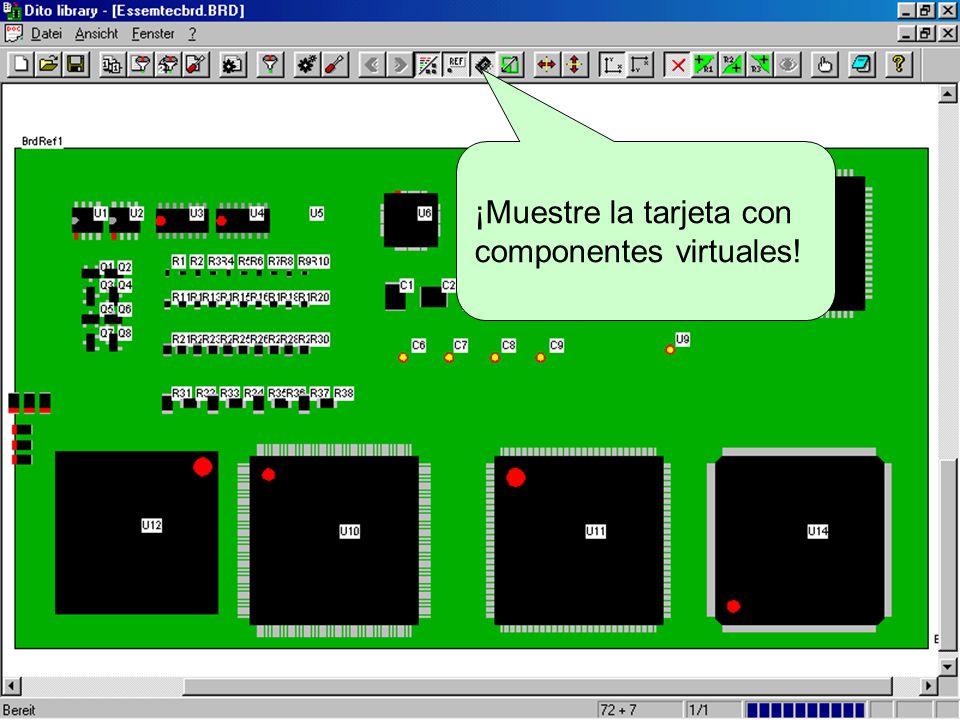

15 ¡Muestre la tarjeta con
componentes virtuales!

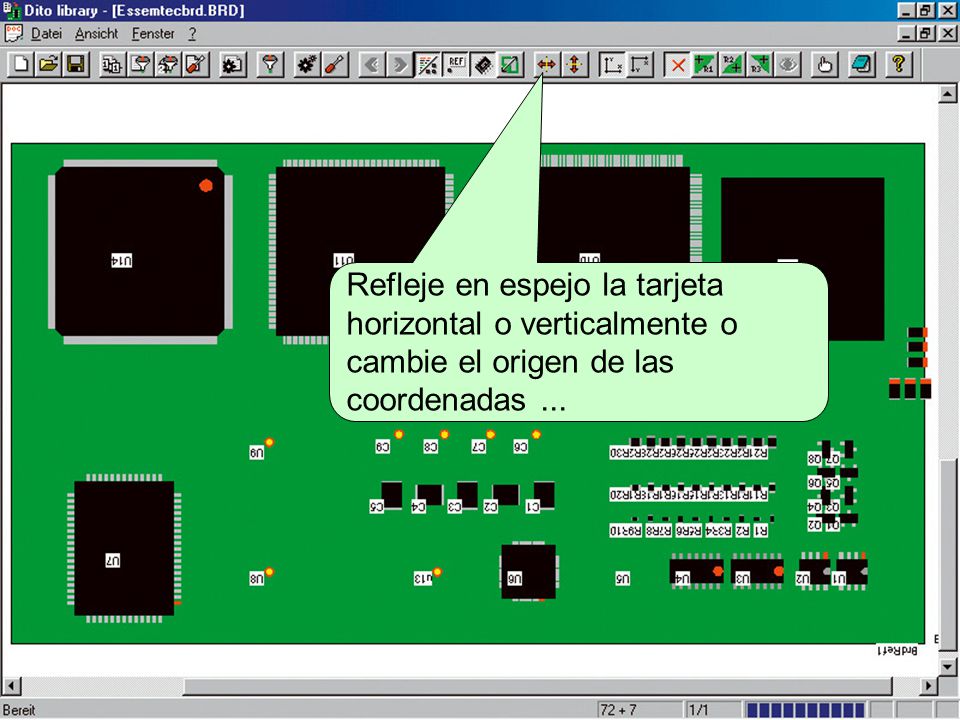

16 Refleje en espejo la tarjeta
horizontal o verticalmente o cambie el origen de las coordenadas ...

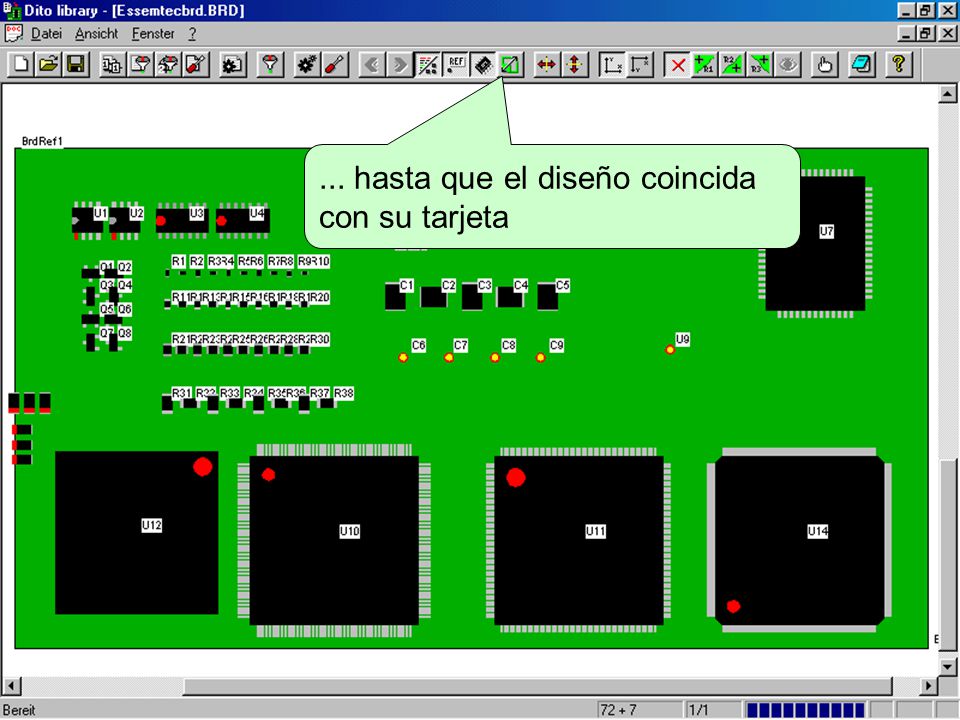

17 ... hasta que el diseño coincida
con su tarjeta

18 Guarde los datos en la carpeta
como archivo pick&place

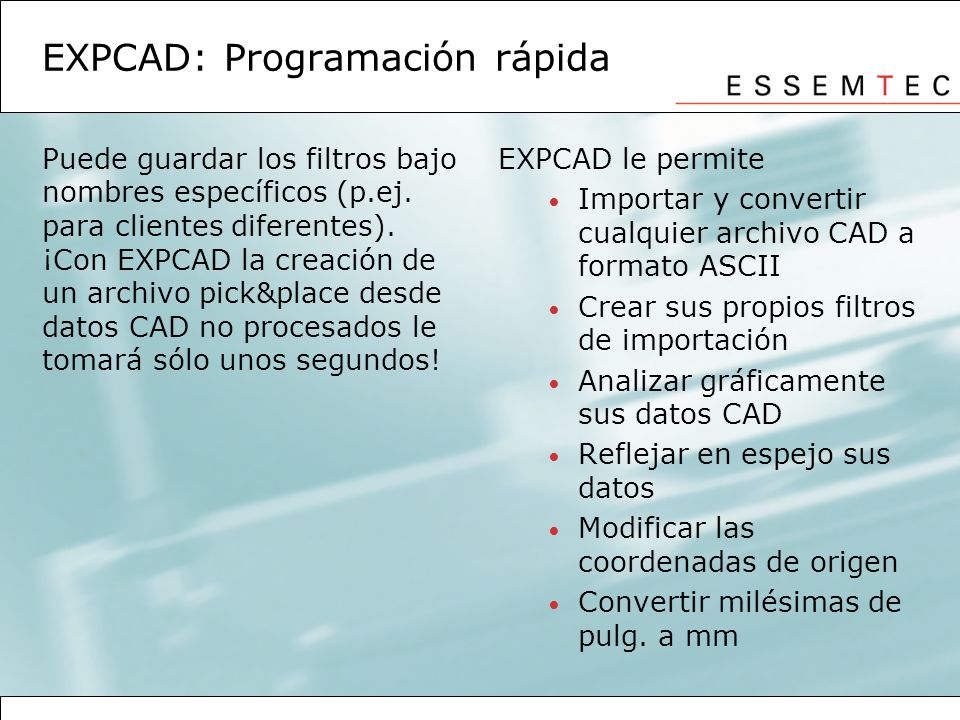

19 EXPCAD: Programación rápida
Puede guardar los filtros bajo nombres específicos (p.ej. para clientes diferentes). ¡Con EXPCAD la creación de un archivo pick&place desde datos CAD no procesados le tomará sólo unos segundos! EXPCAD le permite Importar y convertir cualquier archivo CAD a formato ASCII Crear sus propios filtros de importación Analizar gráficamente sus datos CAD Reflejar en espejo sus datos Modificar las coordenadas de origen Convertir milésimas de pulg. a mm
