DISEÑO Y CONSTRUCCIÓN DE UNA FAROLA
DIBUJO TÉCNICO - 1º BACHILLERATO Departamento de Dibujo IES Élaios
2
Para poder controlar las medidas hemos de dibujar a partir de los elementos iniciales que son dos circunferencias y tres segmentos. Se acotan en dimensión y posición. Cada uno tiene el número del ejercicio de tangencias que se va a realizar. Consulta el libro de texto.
3

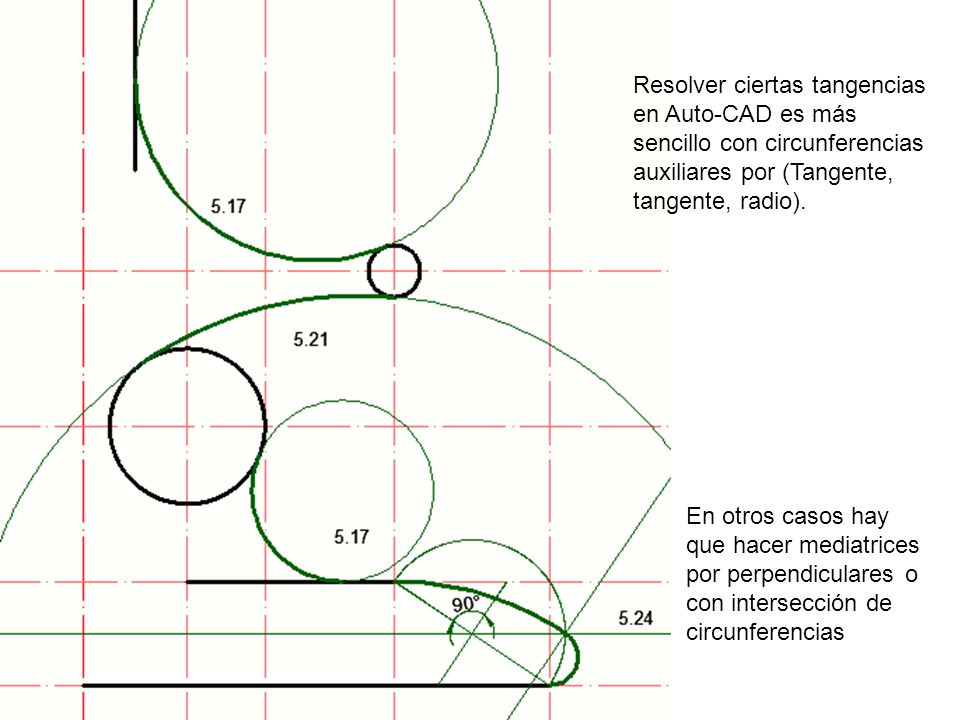

Resolver ciertas tangencias en Auto-CAD es más sencillo con circunferencias auxiliares por (Tangente, tangente, radio). En otros casos hay que hacer mediatrices por perpendiculares o con intersección de circunferencias
4
La farola se generará por revolución de perfiles curvos para ello los debemos tener bien dibujados y acotados. Se nombran sus centros y los puntos de tangencia y se indican datos de radios y distancias cuando sean necesarios. El trabajo es más sencillo si partimos de unos elementos iniciales que tenemos bien dimensionados.
5
El contorno ha de ser una línea cerrada
El contorno ha de ser una línea cerrada. Utiliza EDITPOL y si tienes problemas al extrusionar por revolución puedes dividir la polilínea en varias partes y revolucionarlas por separado.
6

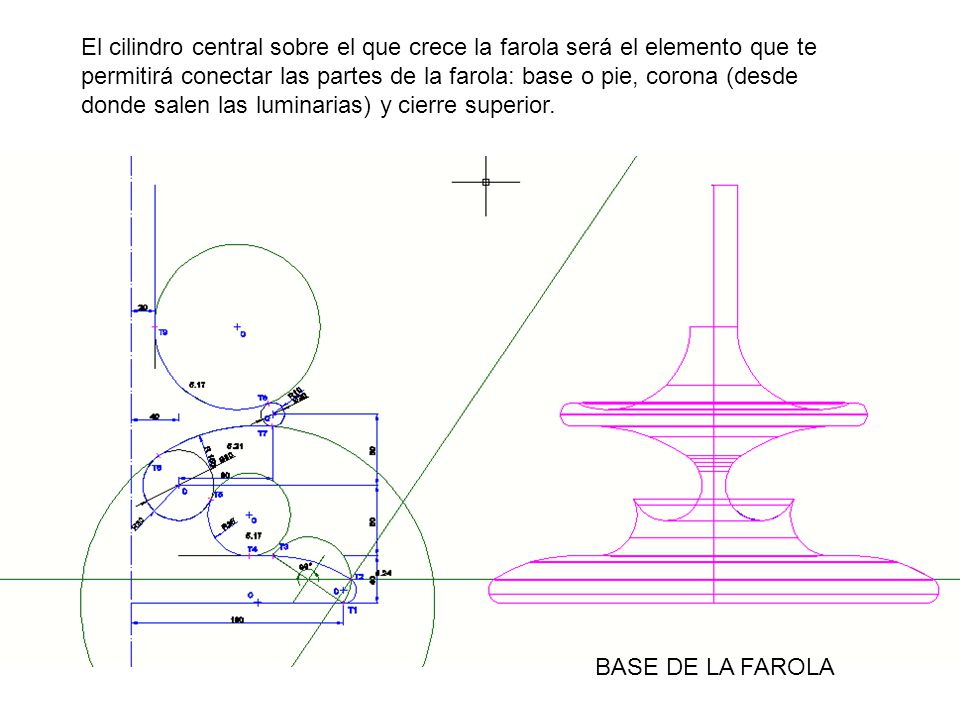

El cilindro central sobre el que crece la farola será el elemento que te permitirá conectar las partes de la farola: base o pie, corona (desde donde salen las luminarias) y cierre superior. BASE DE LA FAROLA
8
CENTRO DE LA CORONA
9
CIERRE SUPERIOR
10
BRAZOS DE LA CORONA Un óvalo es la región que se extusiona siguiendo un eje que es un semi-ovoide.
11
CORONA Para repetir estos elementos usamos una matriz polar. Recuerda que las medidas de los elementos que se intersecten ajustan bien sólo si coinciden las medidas de las diferentes partes a ensamblar.
12
LUMINARIA Cada una de las lámparas se genera por revolución
13

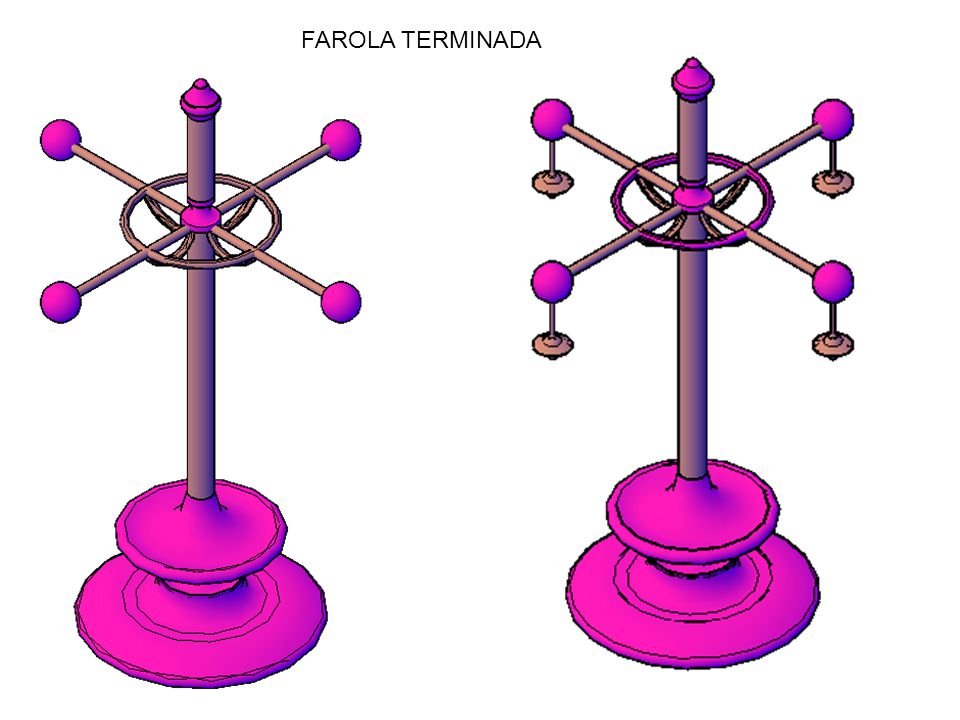

FAROLA TERMINADA
14
DETALLE DE LA CORONA
15
VENTANAS DE PRESENTACIÓN PARA IMPRIMIR EN A-3
17
LÁMINA CON CAJETÍN Y BORDES DE VENTANAS OCULTOS
