1 Inductancia + R

2 fem autoinducida Para una bobina de N vueltas la inductancia se define por: Dimensiones: Henry

3 Inductancia de un solenoide:
luego: donde V es el volumen del solenoide.

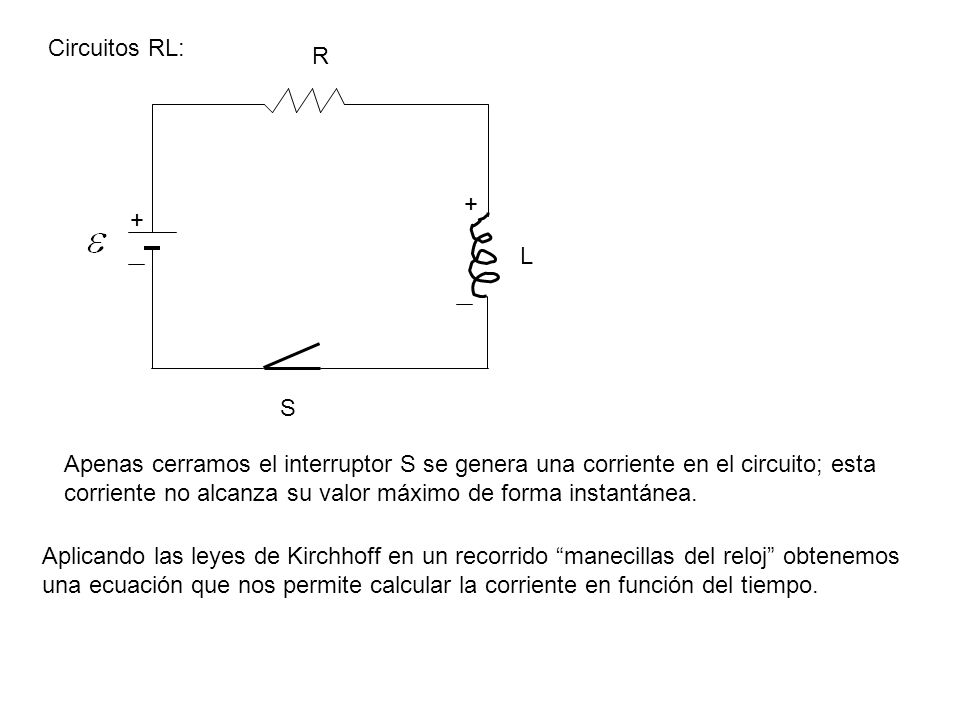

4 Circuitos RL: R + + L S Apenas cerramos el interruptor S se genera una corriente en el circuito; esta corriente no alcanza su valor máximo de forma instantánea. Aplicando las leyes de Kirchhoff en un recorrido “manecillas del reloj” obtenemos una ecuación que nos permite calcular la corriente en función del tiempo.

5 (resolverla en la pizarra)
constante de tiempo

6

7 Si eliminamos ahora la batería, la ecuación será:
o sea:

8 Curvas para dos inductancias distintas:
, la primera mayor que la segunda y Se pide identificarlas

9 Inductancia mutua entre el circuito 1 y el circuito 2:
induce induce con ley de Lenz

10 Energía en un campo magnético.
Consideremos la ecuación para el circuito RL: Multipliquemos por la intensidad: o bien:

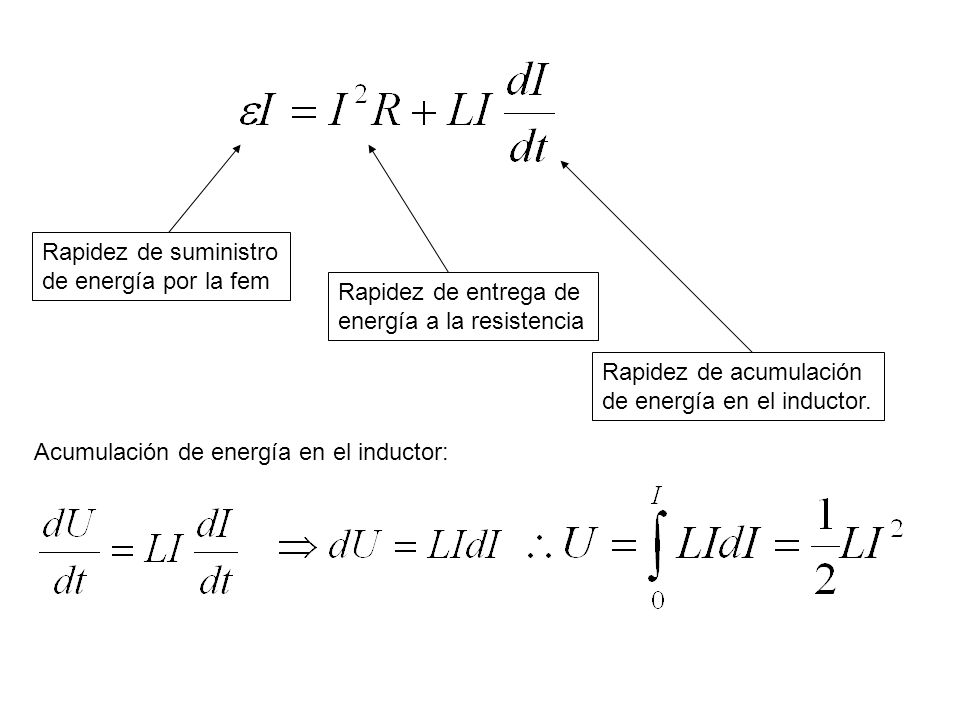

11 Rapidez de suministro de energía por la fem Rapidez de entrega de energía a la resistencia Rapidez de acumulación de energía en el inductor. Acumulación de energía en el inductor:

12 Energía almacenada en un capacitor:
(no es el proceso real)

13 Circuito LC S1 Suponemos que el condensador está completamente cargado con carga Q. Su energía será: Al cerrar S1 se descarga pasando corriente por el inductor.

14 La energía acumulada en el inductor es:
La energía total del sistema es: la cual permanece constante ya que no hay resistencia, luego:

15 o sea: pero, luego:

16 Corriente: Energía:

17 Problema 3 Considere un circuito RL con R=1.92 W y L=2.5 H, abierto. Si en t=0 lo cerramos 1) La corriente en función del tiempo estará dada por A. D B C 2) La corriente llegará al 90% de su valor final a los C D A. B 3) La ecuación diferencial que satisface este circuito es: A. B D C 4) La constante de tiempo es igual a: A. B C D

18 Problema 3 Considere un circuito RL con R=1.92 W y L=2.5 H, abierto. Si en t=0 lo cerramos 1) La corriente en función del tiempo estará dada por 2) La corriente llegará al 90% de su valor final a los 3) La ecuación diferencial que satisface este circuito es: 4) La constante de tiempo es igual a:

19 Problema 3 Considere un circuito RL con R=1.92 W y L=2.5 H, abierto. Si en t=0 lo cerramos 1) La corriente en función del tiempo estará dada por 2) La corriente llegará al 90% de su valor final a los 3) La ecuación diferencial que satisface este circuito es: 4) La constante de tiempo es igual a:
