DEFINICIONES, PARTES Y APLICACIONES

Presentación del tema: "DEFINICIONES, PARTES Y APLICACIONES"— Transcripción de la presentación:

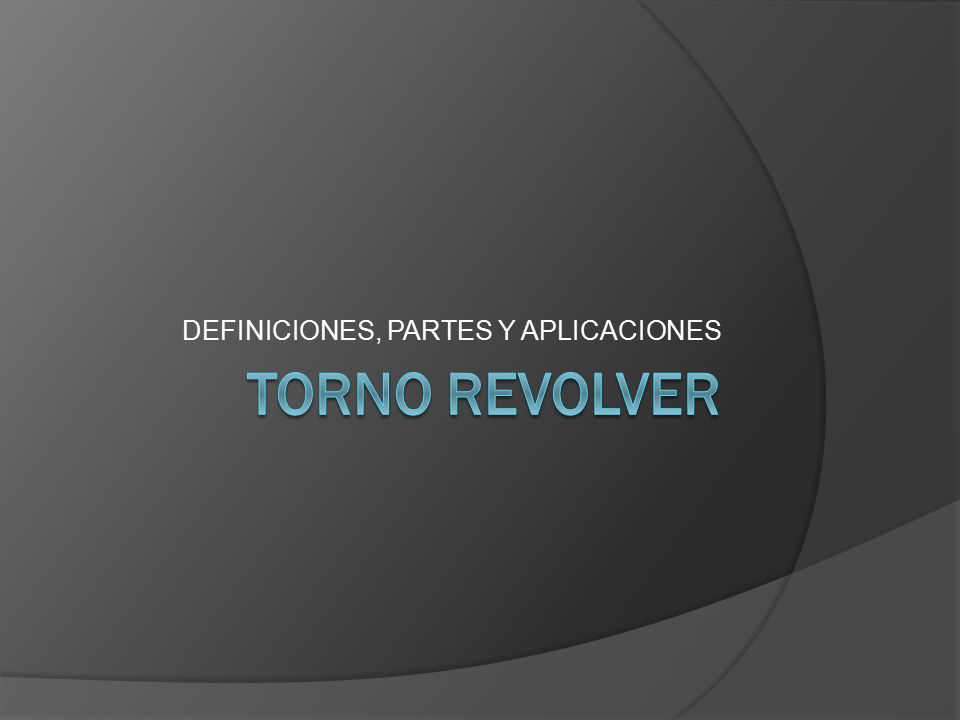

1 DEFINICIONES, PARTES Y APLICACIONES
TORNO REVOLVER

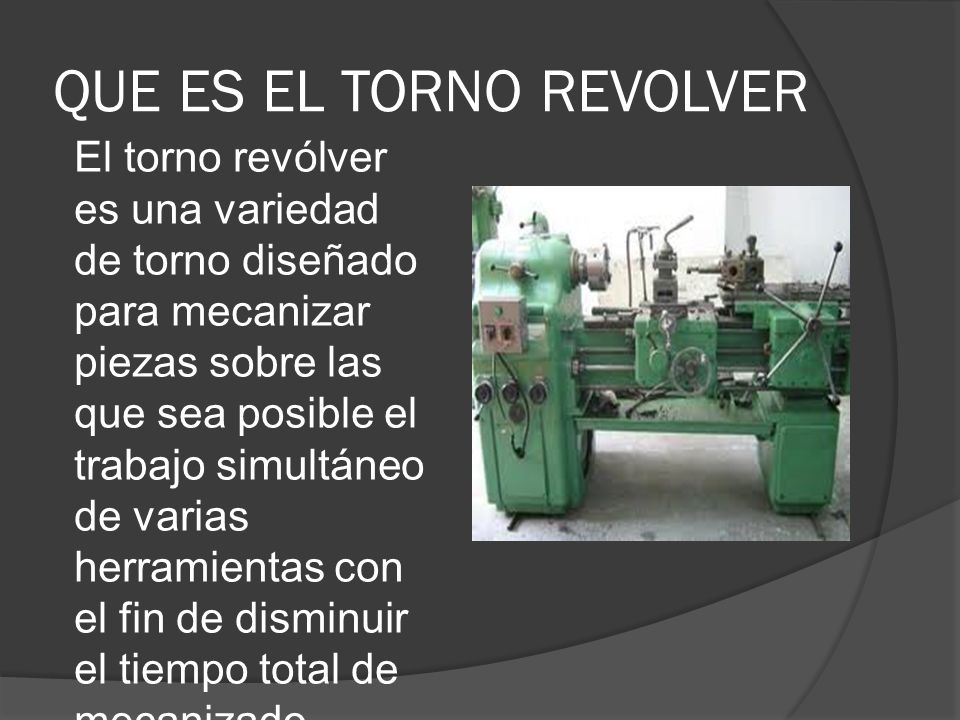

2 QUE ES EL TORNO REVOLVER
El torno revólver es una variedad de torno diseñado para mecanizar piezas sobre las que sea posible el trabajo simultáneo de varias herramientas con el fin de disminuir el tiempo total de mecanizado.

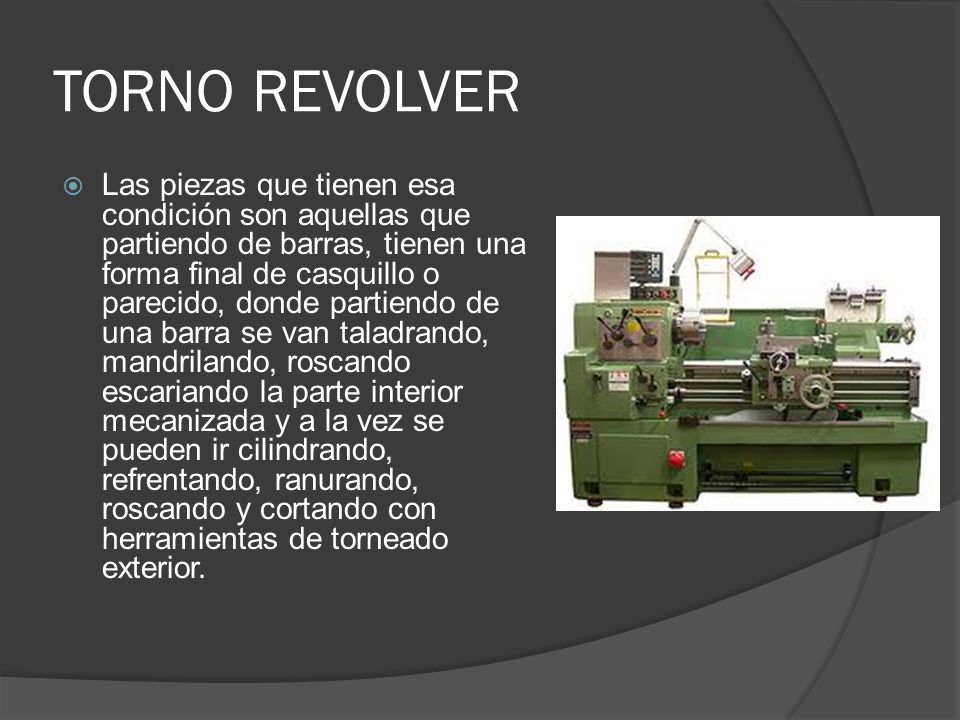

3 TORNO REVOLVER Las piezas que tienen esa condición son aquellas que partiendo de barras, tienen una forma final de casquillo o parecido, donde partiendo de una barra se van taladrando, mandrilando, roscando escariando la parte interior mecanizada y a la vez se pueden ir cilindrando, refrentando, ranurando, roscando y cortando con herramientas de torneado exterior.

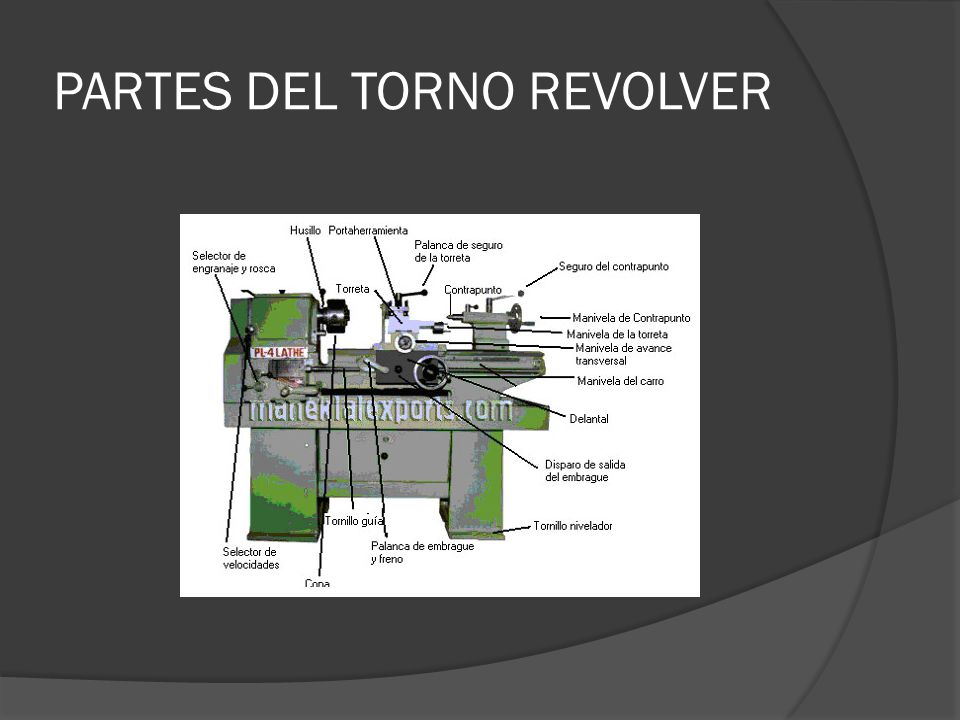

4 PARTES DEL TORNO REVOLVER

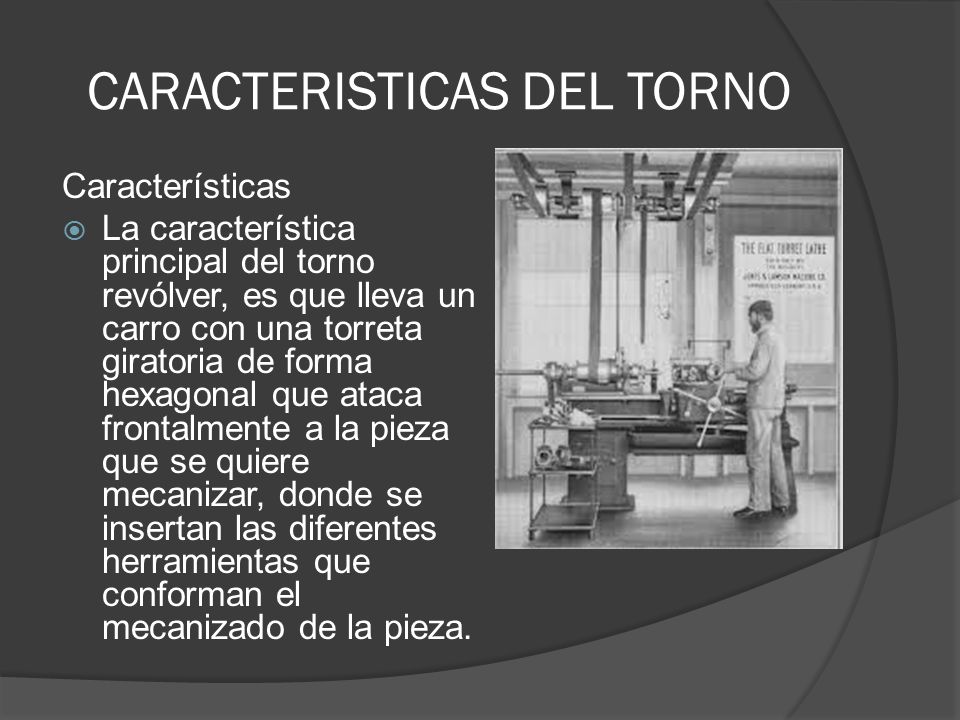

5 CARACTERISTICAS DEL TORNO
Características La característica principal del torno revólver, es que lleva un carro con una torreta giratoria de forma hexagonal que ataca frontalmente a la pieza que se quiere mecanizar, donde se insertan las diferentes herramientas que conforman el mecanizado de la pieza.

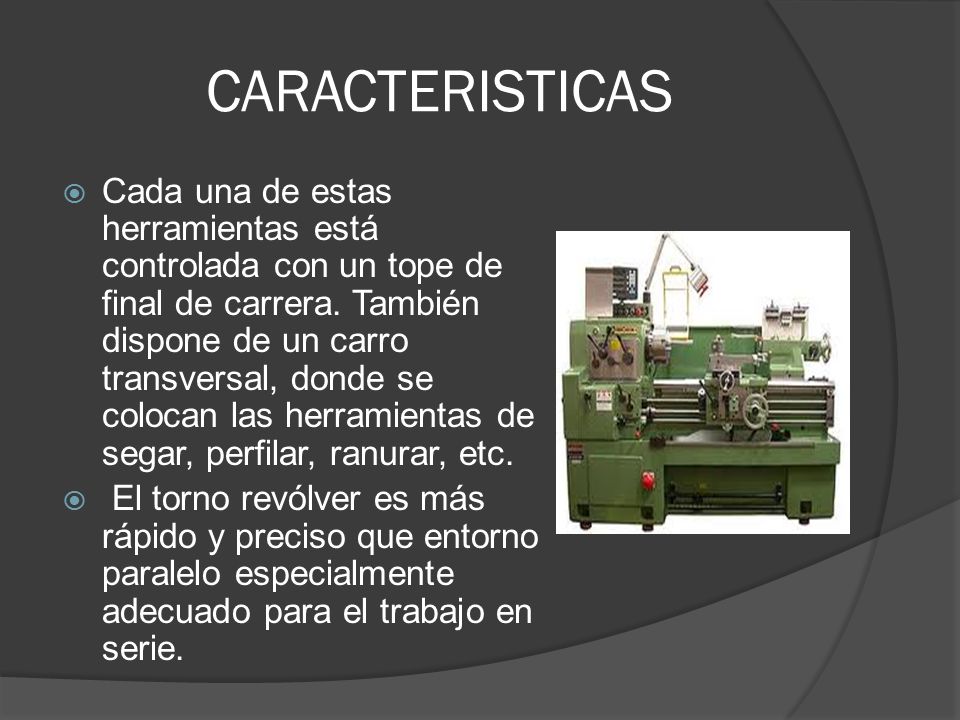

6 CARACTERISTICAS Cada una de estas herramientas está controlada con un tope de final de carrera. También dispone de un carro transversal, donde se colocan las herramientas de segar, perfilar, ranurar, etc. El torno revólver es más rápido y preciso que entorno paralelo especialmente adecuado para el trabajo en serie.

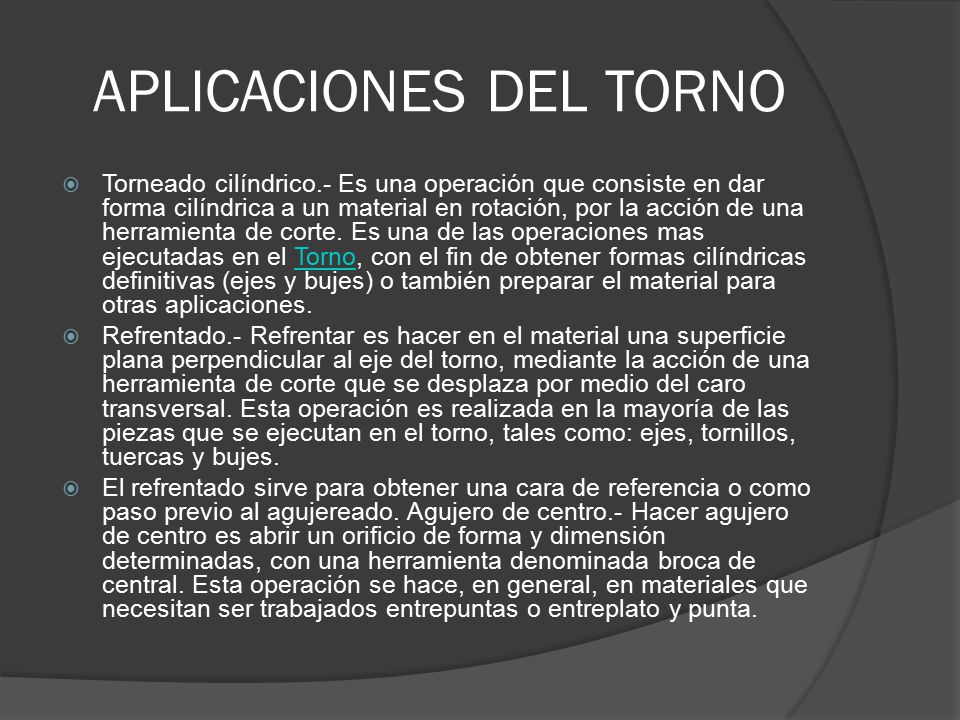

7 APLICACIONES DEL TORNO
Torneado cilíndrico.- Es una operación que consiste en dar forma cilíndrica a un material en rotación, por la acción de una herramienta de corte. Es una de las operaciones mas ejecutadas en el Torno, con el fin de obtener formas cilíndricas definitivas (ejes y bujes) o también preparar el material para otras aplicaciones. Refrentado.- Refrentar es hacer en el material una superficie plana perpendicular al eje del torno, mediante la acción de una herramienta de corte que se desplaza por medio del caro transversal. Esta operación es realizada en la mayoría de las piezas que se ejecutan en el torno, tales como: ejes, tornillos, tuercas y bujes. El refrentado sirve para obtener una cara de referencia o como paso previo al agujereado. Agujero de centro.- Hacer agujero de centro es abrir un orificio de forma y dimensión determinadas, con una herramienta denominada broca de central. Esta operación se hace, en general, en materiales que necesitan ser trabajados entrepuntas o entreplato y punta.

8 TIPOS DE PORTA HERRAMIENTAS
Se utilizan tipos especiales de portaherramientas y otros accesorios, que de ordinario tienen la parte posterior cilíndrica para ser fijados convenientemente: Topes para limitar el avance de la barra Manguitos cónicos interiormente para colocar Porta brocas normales. Brocas de mango cónico, escariadores. Porta brocas especiales. Porta cuchillas de una o varias cuchillas, para cilindrar. Portaherramientas para tornear con guía. Portaherramientas para tornear con rodillos. Porta herramientas para interiores, de diversos tipos entre los que se destacan las cabezas micrométricos de mandrinar.

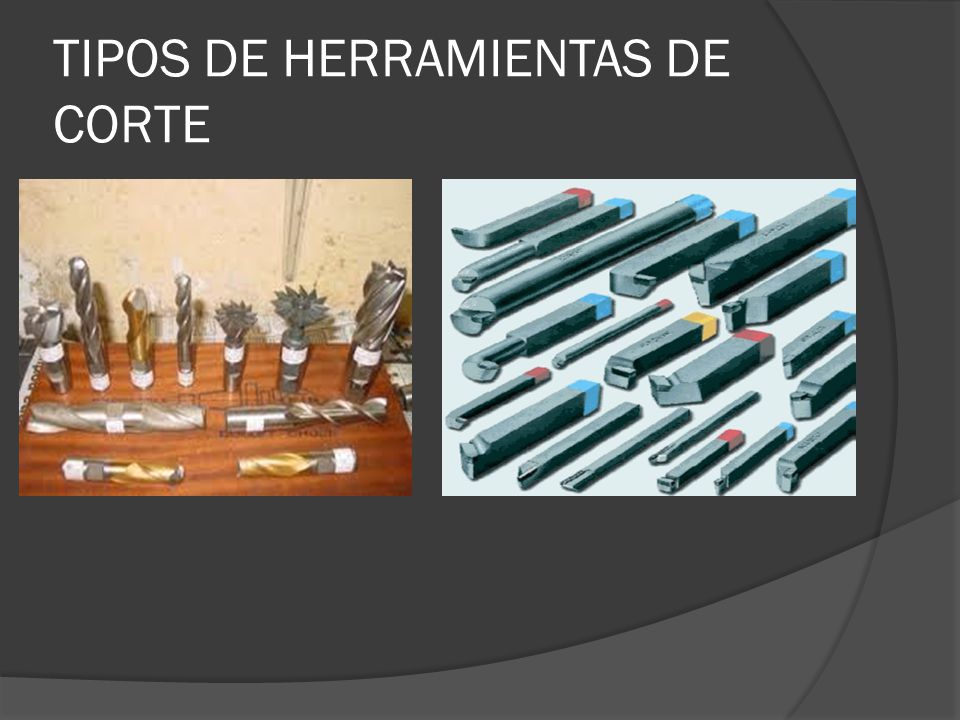

9 TIPOS DE HERRAMIENTAS DE CORTE

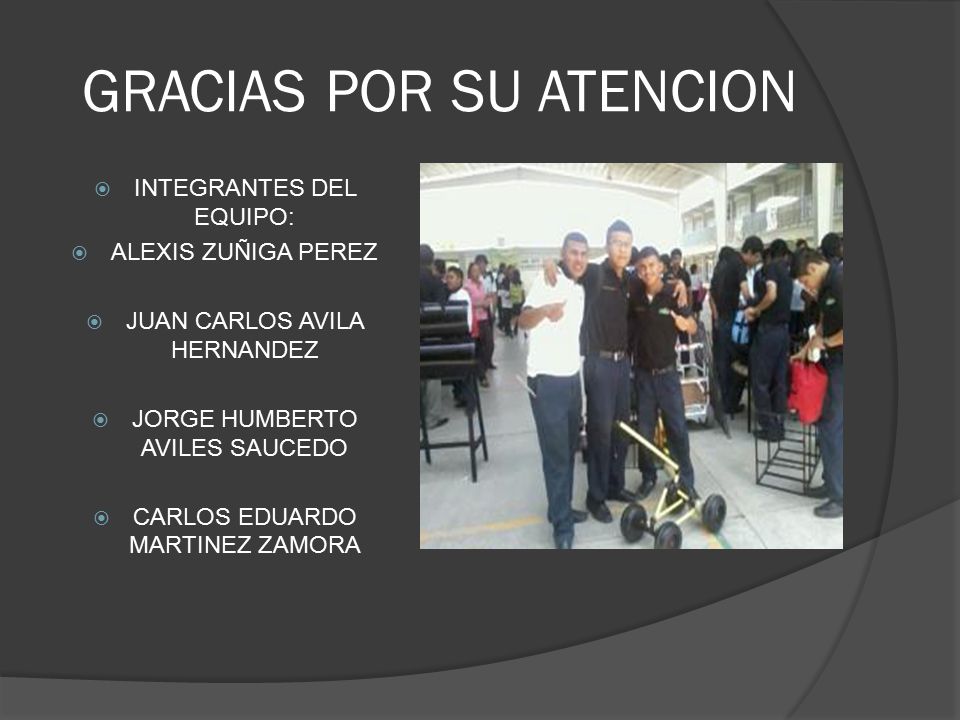

10 GRACIAS POR SU ATENCION
