Proyecto Multibibliotecario de Reconstrucción de las Bibliotecas de Ica. Etapa 1: Censo de Bibliotecas Cursillo de capacitación para responsables del Censo Evaluación básica de daños en Infraestructura Alejandro Ponce San Román CEDOC ProInversión Evaluación realizada con la colaboración del ing. José Ríos Delgado
2
Ejemplos de daño estructural: Edificación insegura
Derrumbe total, parcial, edificación separada de sus cimientos, falla o hundimiento Basado en: Organización Panamericana de la Salud. Manual de evaluación de daños y necesidades en salud para situaciones de desastre. 2004
3
Ejemplos de daño estructural: Edificación insegura
Inclinación notoria de la edificación Basado en: Organización Panamericana de la Salud. Manual de evaluación de daños y necesidades en salud para situaciones de desastre. 2004
4
Ejemplos de daño estructural: Edificación insegura
Daño en piezas estructurales (columnas, vigas, muros) Basado en: Organización Panamericana de la Salud. Manual de evaluación de daños y necesidades en salud para situaciones de desastre. 2004
5
Ejemplos de daño estructural: Edificación insegura
Daño grave en muros no estructurales, escaleras, etc Basado en: Organización Panamericana de la Salud. Manual de evaluación de daños y necesidades en salud para situaciones de desastre. 2004
6
Ejemplos de daño estructural: Edificación insegura
Grietas, movimiento de suelo o deslizamiento de taludes Basado en: Organización Panamericana de la Salud. Manual de evaluación de daños y necesidades en salud para situaciones de desastre. 2004
7
Ejemplos de daño estructural: Edificación insegura
Balcones, pretiles u otros en peligro de caer Basado en: Organización Panamericana de la Salud. Manual de evaluación de daños y necesidades en salud para situaciones de desastre. 2004
8
Criterios de evaluación de la Infraestructura

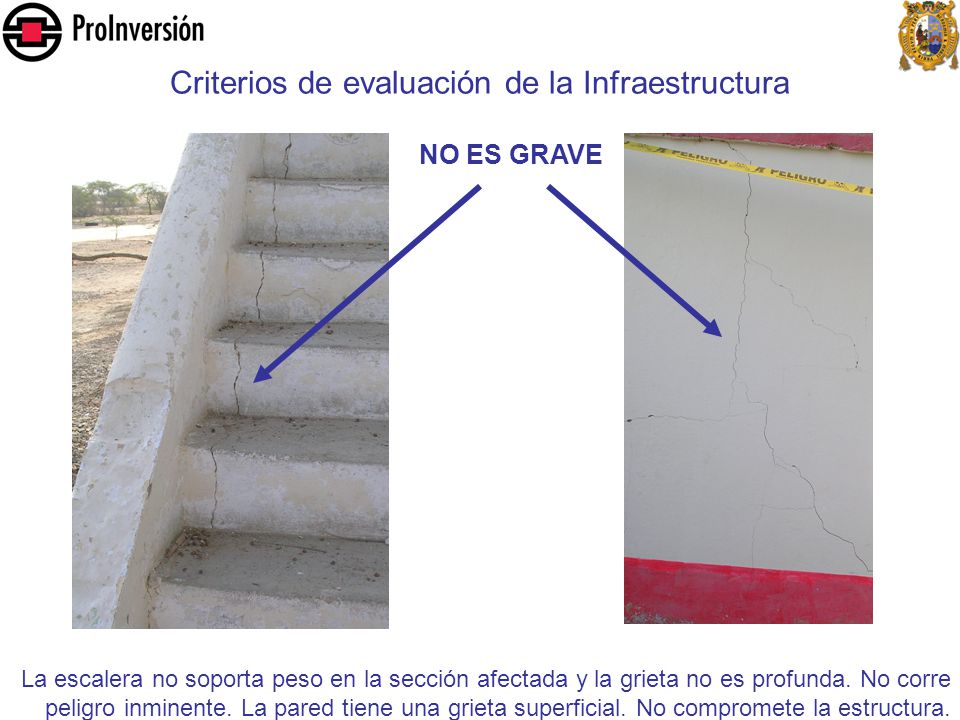

NO ES GRAVE La escalera no soporta peso en la sección afectada y la grieta no es profunda. No corre peligro inminente. La pared tiene una grieta superficial. No compromete la estructura.
9
Criterios de evaluación de la Infraestructura
No hay columna Sí hay columna Éste es el elemento de riesgo GRAVE La ausencia de columna explica la grieta curva que demarca la sección en peligro de caer.
10
Criterios de evaluación de la Infraestructura
CAIDO GRAVE Las columnas están muy distanciadas. La pared está soportada por el ancho de los adobes. Corre riesgo de colapsar
11
Criterios de evaluación de la Infraestructura
GRAVE Grave riesgo de deslizamiento lateral y derrumbe sobre la entrada de esteras.
12
Criterios de evaluación de la Infraestructura
GRAVE La grieta es profunda, corre paralela al suelo y soporta mucho peso.
13
Criterios de evaluación de la Infraestructura
NO ES GRAVE CAIDO El peso de la arena hizo caer la pared. Sin embargo la presión sobre las paredes adyacentes ha quedado reducida por el derrumbe.
14
Criterios de evaluación de la Infraestructura
GRAVE GRAVE NO ES GRAVE La caída de adobe de la pared es grave, porque requiere reconstrucción y pone en peligro la pared interna (de ladrillos) de la iglesia
15
Criterios de evaluación de la Infraestructura
NO ES GRAVE GRAVE Originalmente, la columna de adobe estaba amarrada a la pared de adobe. Actualmente, la viga es de cemento y está soportada por el arco de ladrillo
