1 CURSO DE POSTGRADO: EL CODIGO TECNICO DE LA EDIFICACION SEGURIDAD ESTRUCTURAL CIMIENTOS DB SE-C CIMENTACIONES DIRECTAS AUTORES : HUGO A. VENTURA RODRIGUEZ ALBERTO NUÑEZ ARIAS ARQUITECTOS PROFESORES DE LA ULPGC

2 DOCUMENTO BÁSICO DB SE-C SEGURIDAD ESTRUCTURAL CIMIENTOS –BASES DE CÁLCULO DE LOS TERRENOS –ESTUDIOS GEOTÉCNICOS –CIMENTACIONES DIRECTAS Y PROFUNDAS –ELEMENTOS DE CONTENCIÓN –ACONDICIONAMIENTO, MEJORA O REFUERZO DEL TERRENO –ANCLAJES...Esta organizado en 9 artículos y 7 anejos

3 DB SE-C... ARTICULOS 1.-GENERALIDADES 2.-BASES DE CÁLCULO 3.-ESTUDIO GEOTÉCNICO 4.-CIMENTACIONES DIRECTAS 5.-CIMENTACIONES PROFUNDAS 6.-ELEMENTOS DE CONTENCIÓN 7.-ACONDICIONAMIENTO DEL TERRENO 8.-MEJORA O REFUERZO DEL TERRENO 9.-ANCLAJES AL TERRENO

4 DB SE-C: ANEJOS ANEJO A: TERMINOLOGÍA ANEJO B: NOTACIÓN Y UNIDADES ANEJO C:TECNICAS DE PROSPECCION ANEJO D: CRITERIOS DE CLASIFICACION, CORRELACIONES Y VALORES ORIENTATIVOS TABULADOS ANEJO E: INTERACCIÓN TERRENO ESTRUCTURA ANEJO F: MODELOS DE REFERENCIA PARA EL CÁLCULO DE CIMENTACIONES Y ELEMENTOS DE CONTENCIÓN ANEJO G: NORMAS DE REFERENCIA

5 DB SE-C : AMBITO DE APLICACIÓN ARTº 1.1 TODO TIPO DE EDIFICIO EN RELACIÓN CON LA SEGURIDAD ESTRUCTURAL: CAPACIDAD PORTANTE: RESISTENCIA Y ESTABILIDAD APTITUD DE SERVICIO: ASIENTOS Y DEFORMACIONES... EN RELACION CON EL TERRENO. INDEPENDIENTEMENTE DEL ELEMENTO ESTRUCTURAL, QUE SE REGULARÁ POR SU PROPIO DB:...EHE: HORMIGONES Y ACEROS...DB SE ACEROS : PILOTES, PLACAS ANCLAJE, ETC...

6 EL DB SE-C SE BASA EN EL MÉTODO DE LOS ESTADOS LIMITES PARA EL COMPROBACIÓN Y DIMENSIONADO DE LA CIMENTACION SE DISTINGUIRÁN: –ESTADO LIMITE ÚLTIMO –ESTADO LÍMITES DE SERVICIO

7 ARTº EN RELACIÓN CON LA CIMENTACIÓN ESTADO LÍMITE ÚLTIMO:...SITUACIÓN ASOCIADA AL COLAPSO TOTAL O PARCIAL DEL TERRENO, O CON EL FALLO ESTRUCTURAL DE LA CIMENTACIÓN ESTADO LÍMITE DE SERVICIO:...SITUACIÓN ASOCIADA CON DETERMINADOS REQUISITOS IMPUESTOS A LAS DEFORMACIONES DEL TERRENO POR RAZONES ESTÉTICAS Y DE SERVICIO

8 ARTICULO : ESTADO LÍMITE ULTIMO: 1.-PÉRDIDA CAPACIDAD PORTANTE DEL TERRENO POR HUNDIMIENTO, VUELCO O DESLIZAMIENTO. 2.-PÉRDIDA DE LA ESTABILIDAD GLOBAL DEL TERRENO PRÓXIMO A LA CIMENTACIÓN. 3.-PERDIDA DE LA CAPACIDAD RESISTENTE POR FALLO ESTRUCTURAL. 4.-FALLOS ORIGINADOS POR EFECTOS QUE DEPENDEN DEL TIEMPO:... DURABILIDAD DEL MATERIAL DE LA CIMENTACIÓN... FATIGA DEL TERRENO POR CARGAS VARIABLES REPETIDAS

9 ESTADO LÍMITE SEVICIO: 1.-MOVIMIENTOS EXCESIVOS DE LA CIMENTACIÓN, QUE PUEDAN INDUCIR ESFUERZOS Y DEFORMACIONES ANÓMALOS QUE AFECTEN A LA APARIENCIA, AL CONFORT O AL FUNCIONAMIENTO DEL EDIFICIO. 2.-VIBRACIONES QUE AL TRASMITIRSE A LA ESTRUCTURA PUEDAN PRODUCIR FALTA DE CONFORT EN LAS PERSONAS O REDUCIR SE EFICACIA FUNCIONAL.

10 ARTº 4: CIMENTACIONES DIRECTAS

11

12

13 ZAPATAS AISLADAS LA CIMENTACIÓN DE UN EDIFICIO SE PROYECTARÁ CON ZAPATAS AISLADAS SI: –EL TERRENO ES FIRME Y COMPETENTE –SE PUEDE CIMENTAR CON UNA TENSION MEDIA ALTA –SE ESPEREN ASIENTOS PEQUEÑOS O MODERADOS

14 FORMA DE LA ZAPATA RECOMIENDA LA PLANTA CUADRADA POR FACILIDAD CONSTRUCTIVA CUANDO SE PROYECTARÁN RECTANGULARES: –EN LAS JUNTA DE DILATACION –CUANDO EXISTAN DE MOMENTOS PREDOMINANTES EN UNA DE LAS DOS DIRECCIONES –SI HAY PILARES DE SECCION CLARAMENTE RECTANGULAR

15 TIPOS DE ZAPATAS POR SU COMPORTAMIENTO ESTRUCTURAL

16 ESTABILIZACION DE ZAPATAS DE MEDIANERIA

17 ZAPATAS COMBINADAS Y CORRIDAS

18 POZOS DE CIMENTACIÓN

19

20 EMPARRILLADOS

21

22 ESTADO LIMITE ULTIMO

23

24 COEFICIENTES DE SEGURIDAD PARCIALES ¡¡¡ IMPORTANTE !!!...MAYORACION DE ACCIONES PARA EL CÁLCULO DEL CIMIENTO COMO ELEMENTO ESTRUCTURAL EN CONTRADICCIÓN CON EHE¡¡¡ IMPORTANTE !!!...MAYORACION DE ACCIONES PARA EL CÁLCULO DEL CIMIENTO COMO ELEMENTO ESTRUCTURAL EN CONTRADICCIÓN CON EHE

25 COMPROBACION HUNDIMIENTO

26 ZAPATA EQUIVALENTE V, M x, M y.

27 PRESION DE HUNDIMIENTO

28 SI PESO ESPECIFICO= 18KN/M 3, TERRENO HORIZONTAL Y SIN NIVEL FREÁTICO

29

30 PRESION VERTICAL ADMISIBLE EN SUELOS GRANULARES

31 PRESIONES ADMISIBLES EN SUELOS GRANULARES

32 PRESIONES VERTICALES ADMISIBLES EN ROCA

33 VALORES DE qu

34

35 COMPROBACION DE DESLIZAMIENTO

36 COMPROBACION A VUELCO

37 COMPROBACIÓN DE ESTABILIDAD DE TALUDES

38 INTERACCION TERRENO CIMIENTO

39 MODULO DE BALASTO ALTO MODULO DE BALASTO= TERRENO POCO DEFORMABLE BAJO MODULO DE BALASTO= TERRENO MÁS DEFORMABLE

40 COEFICIENTES DE BALASTO PARA PLACA DE 30X30

41 CONVERSION DEL MODULO DE PLACA 30X30

42

43 ASIENTOS EN CIMENTACIONES DIRECTAS LA ZONA DE INTERES SE CIRCUNSCRIBE A UNA PROFUNDIDAD TAL QUE EL INCREMENTO DE TENSIONES SEA EL MENOR DE LOS SIGUIENTES VALORES: – el 10% de la presión vertical trasmitida por la cimentación –el 5% de la presión existente en esa profundidad antes de construir el edificio. De manera aproximada eso ocurre a una profundidad B siendo B el ancho o la menor medida del cimiento.

44 RELACION ASIENTO-ANCHO DE ZAPATA

45 DISTORSION ANGULAR: ES EL COCIENTE ENTRE EL ASIENTO DIFERENCIAL ENTRE DOS PUNTOS Y LA DISTANCIA QUE LOS SEPARA.

46 Tipos de Asientos: Anejo F

47 ARTº 4.5 CONDICIONES CONSTRUCTIVAS PRECAUCIONES CONTRA DEFECTOS DEL TERRENO: –LENTEJONES O BOLSADAS MÁS BLANDAS SE SUSTITUIRÁN POR HORMIGÓN EN MASA. –ELEMENTOS DE ROCA Y RESTOS DE CIMENTACIONES ANTIGUAS SERÁN RETIRADOS Y SE BAJARÁ EL NIVEL DE EXCAVACIÓN PARA QUE LA CIMENTACIÓN APOYE EN TERRENO HOMOGENEO.

48 CONDICIONES CONSTRUCTIVAS SOLERA DE ASIENTO: –EN ZAPATAS DE HORMIGON ARMADO O EN MASA, SOBRE LA SUPERFICIE DE EXCAVACIÓN DEBE EXTENDERSE UNA CAPA DE HORMIGÓN DE REGULARIZACION. –SU MISIÓN ES CREAR UNA SUPERFICIE PLANA Y HORIZONTAL DE APOYO DE LA ZAPATA. –EL ESPESOR MÍNIMO ES DE 10 CM.

49 CONDICIONES CONSTRUCTIVAS TERMINACIÓN DE LAS EXCAVACIONES: –LA TERMINACIÓN DE LA EXCAVACIÓN (EN EL FONDO Y LAS PAREDES) DEBE TENER LUGAR INMEDIATAMENTE ANTES DE LA COLOCACIÓN DE LA SOLERA DE ASIENTO (SEA CUAL SEA LA NATURALEZA DEL TERRENO Y ESPECIALMENTE EN TERRENOS ARCILLOSOS) –SI ESTO NO FUERA ASÍ, LOS ÚLTIMOS 10 O 15 CM. SE EXCAVARÁN INMEDIATAMENTE ANTES DE ESTAR PREPARADOS PARA HORMIGONAR. –ANTES DE VERTER EL HORMIGÓN DE LA SOLERA SE LIMPIARÁ, NIVELARÁ Y APISONARÁ LIGERAMENTE EL FONDO DE LA EXCAVACIÓN.

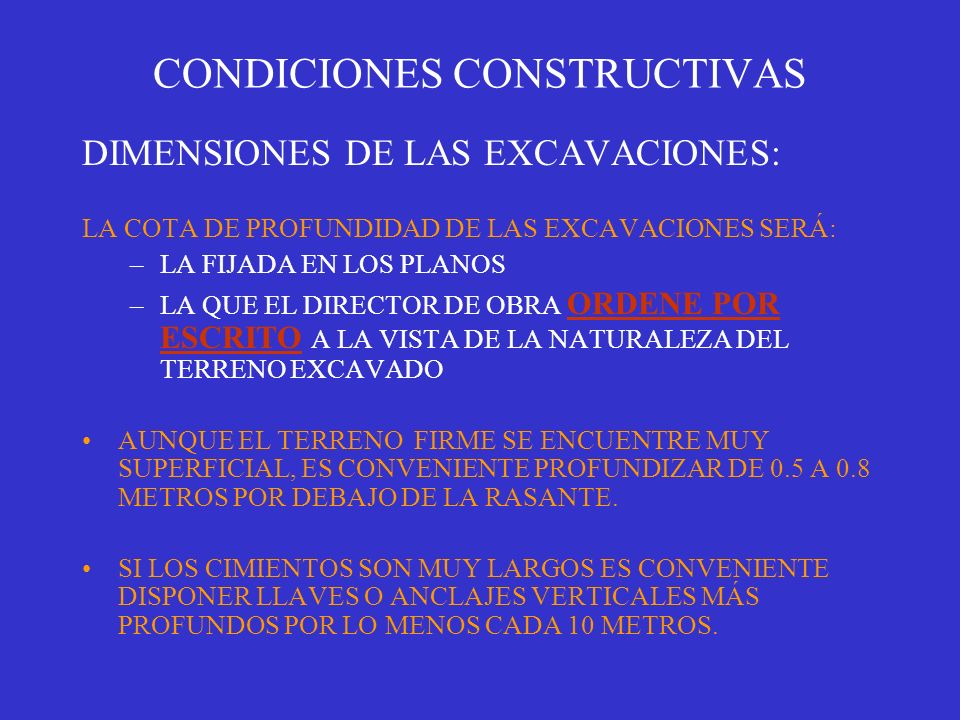

50 CONDICIONES CONSTRUCTIVAS DIMENSIONES DE LAS EXCAVACIONES: LA COTA DE PROFUNDIDAD DE LAS EXCAVACIONES SERÁ: –LA FIJADA EN LOS PLANOS –LA QUE EL DIRECTOR DE OBRA ORDENE POR ESCRITO A LA VISTA DE LA NATURALEZA DEL TERRENO EXCAVADO AUNQUE EL TERRENO FIRME SE ENCUENTRE MUY SUPERFICIAL, ES CONVENIENTE PROFUNDIZAR DE 0.5 A 0.8 METROS POR DEBAJO DE LA RASANTE. SI LOS CIMIENTOS SON MUY LARGOS ES CONVENIENTE DISPONER LLAVES O ANCLAJES VERTICALES MÁS PROFUNDOS POR LO MENOS CADA 10 METROS.

51 DESNIVELES EN EL TERRENO

52

53 CONTROL

54

55

56
