Examen Historia del arte y arquitectura

Presentación del tema: "Examen Historia del arte y arquitectura"— Transcripción de la presentación:

1 Examen Historia del arte y arquitectura
Pasillo potenciador de sus extremos en simetría. Alumna: María José Orbenes Anguita. Profesor: José Llano Loyola. Ayudante: Carlos Caviedes.

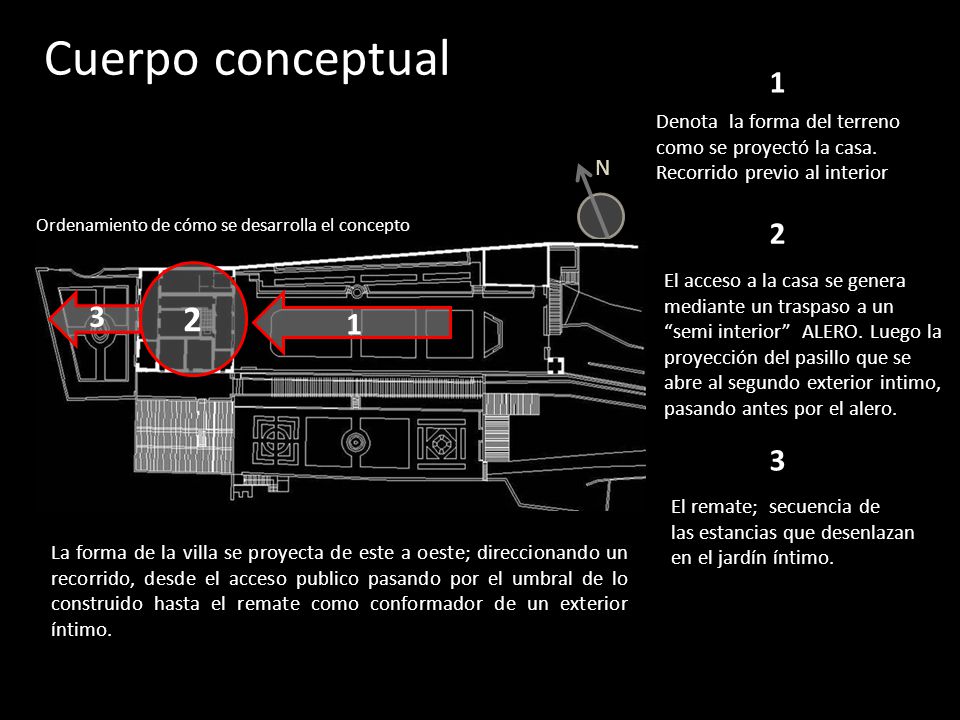

2 Cuerpo conceptual 2 1 2 3 1 3 N Denota la forma del terreno
como se proyectó la casa. Recorrido previo al interior N Ordenamiento de cómo se desarrolla el concepto 2 2 El acceso a la casa se genera mediante un traspaso a un “semi interior” ALERO. Luego la proyección del pasillo que se abre al segundo exterior intimo, pasando antes por el alero. 3 1 3 El remate; secuencia de las estancias que desenlazan en el jardín íntimo. La forma de la villa se proyecta de este a oeste; direccionando un recorrido, desde el acceso publico pasando por el umbral de lo construido hasta el remate como conformador de un exterior íntimo.

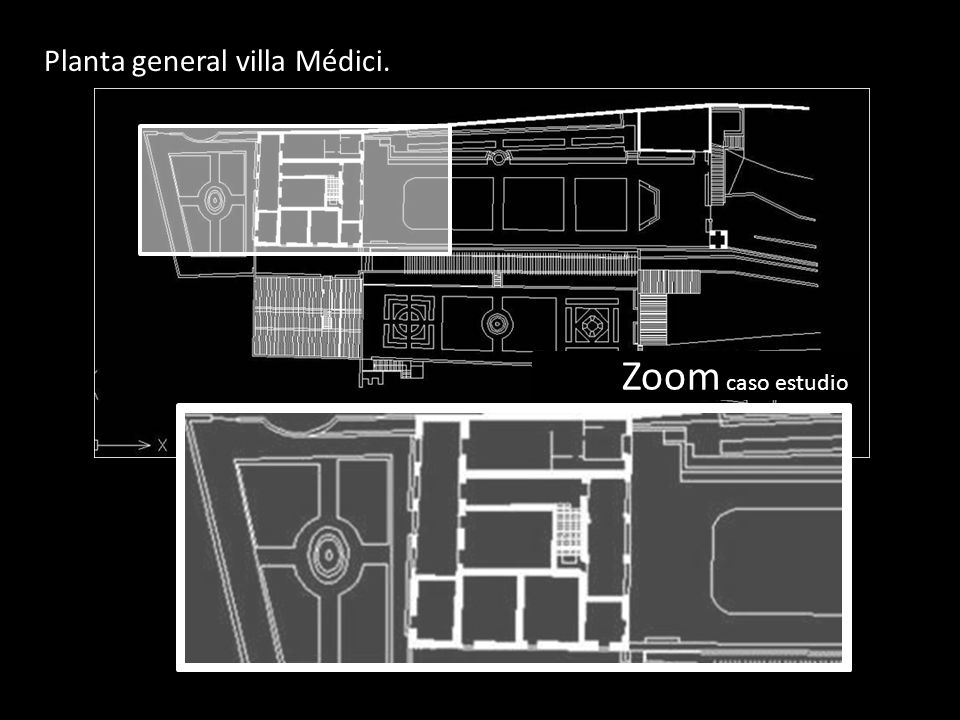

3 Planta general villa Médici.
Zoom caso estudio

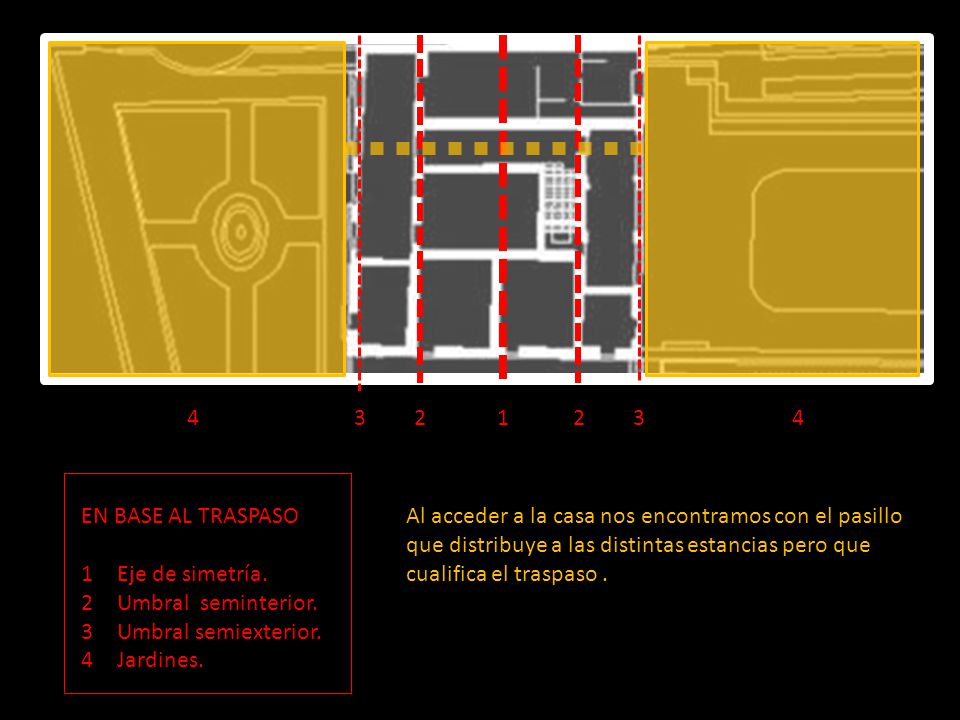

4 4 3 2 1 2 3 4 EN BASE AL TRASPASO Eje de simetría. Umbral seminterior. Umbral semiexterior. Jardines. Al acceder a la casa nos encontramos con el pasillo que distribuye a las distintas estancias pero que cualifica el traspaso .

5 Ahogo potenciador del traspaso. La despontencialización
del pasillo como distribuidor de las estancias

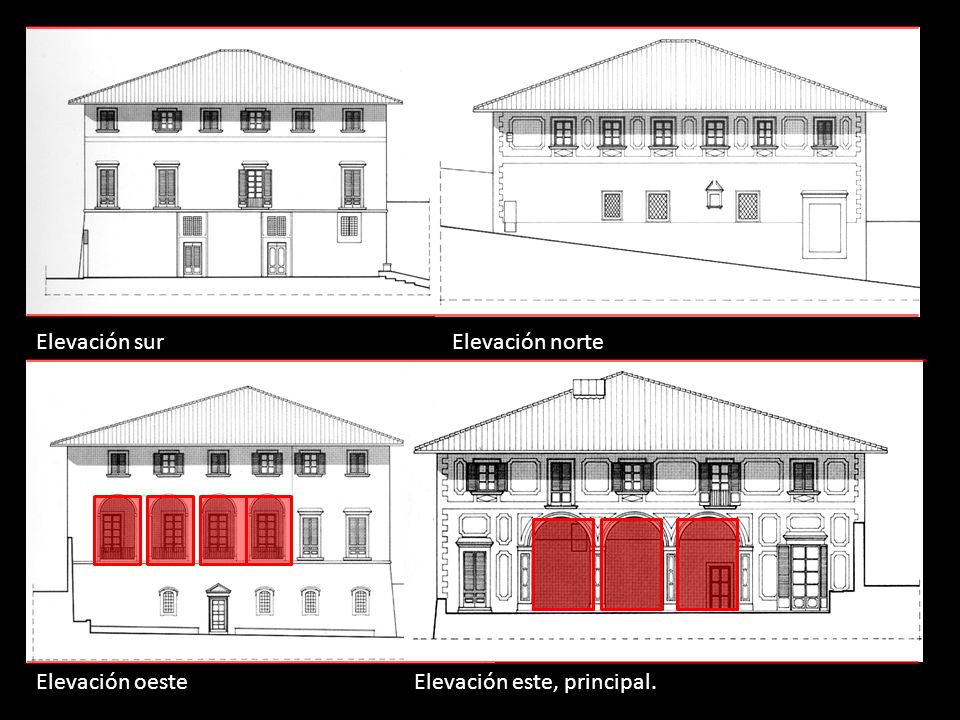

6 Elevación sur Elevación norte Elevación oeste Elevación este, principal.

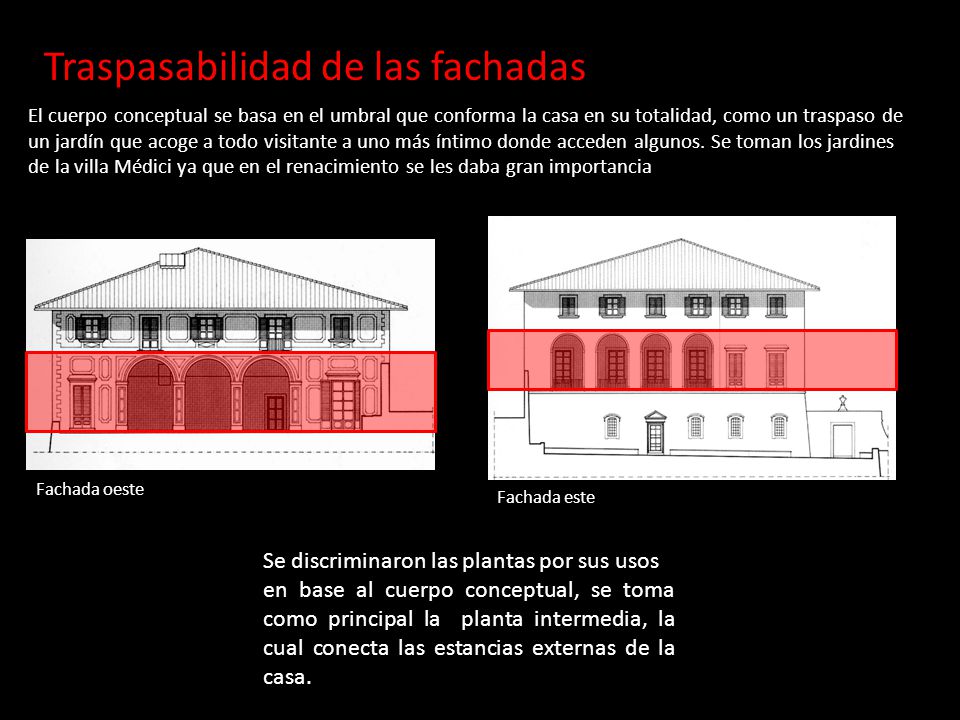

7 Traspasabilidad de las fachadas
El cuerpo conceptual se basa en el umbral que conforma la casa en su totalidad, como un traspaso de un jardín que acoge a todo visitante a uno más íntimo donde acceden algunos. Se toman los jardines de la villa Médici ya que en el renacimiento se les daba gran importancia Fachada oeste Fachada este Se discriminaron las plantas por sus usos en base al cuerpo conceptual, se toma como principal la planta intermedia, la cual conecta las estancias externas de la casa.

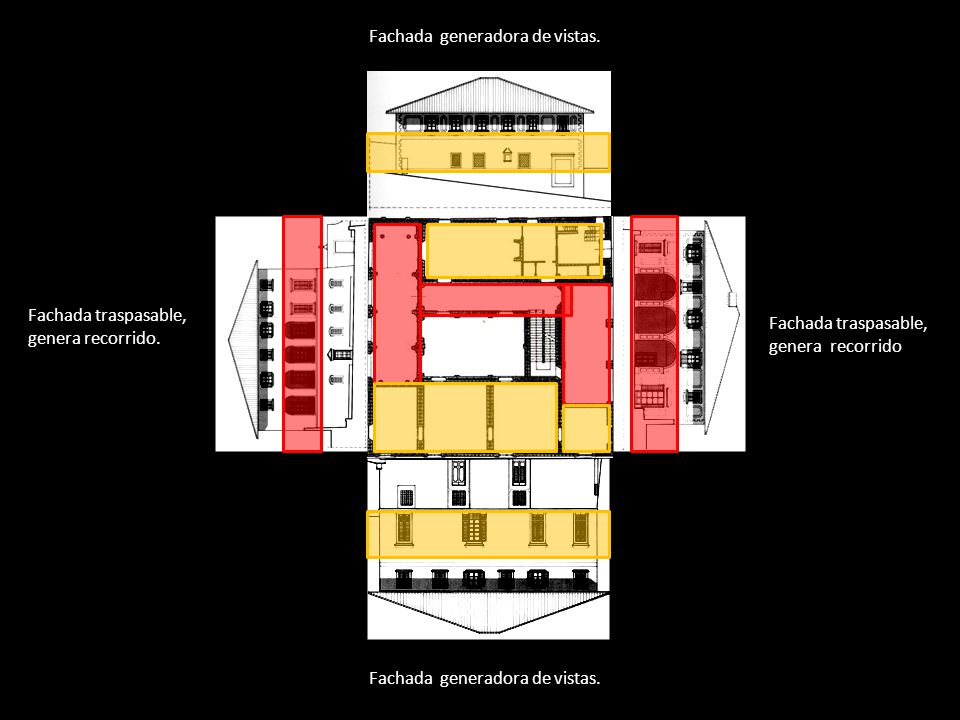

8 Fachada generadora de vistas.
Fachada traspasable, genera recorrido. Fachada traspasable, genera recorrido Fachada generadora de vistas.

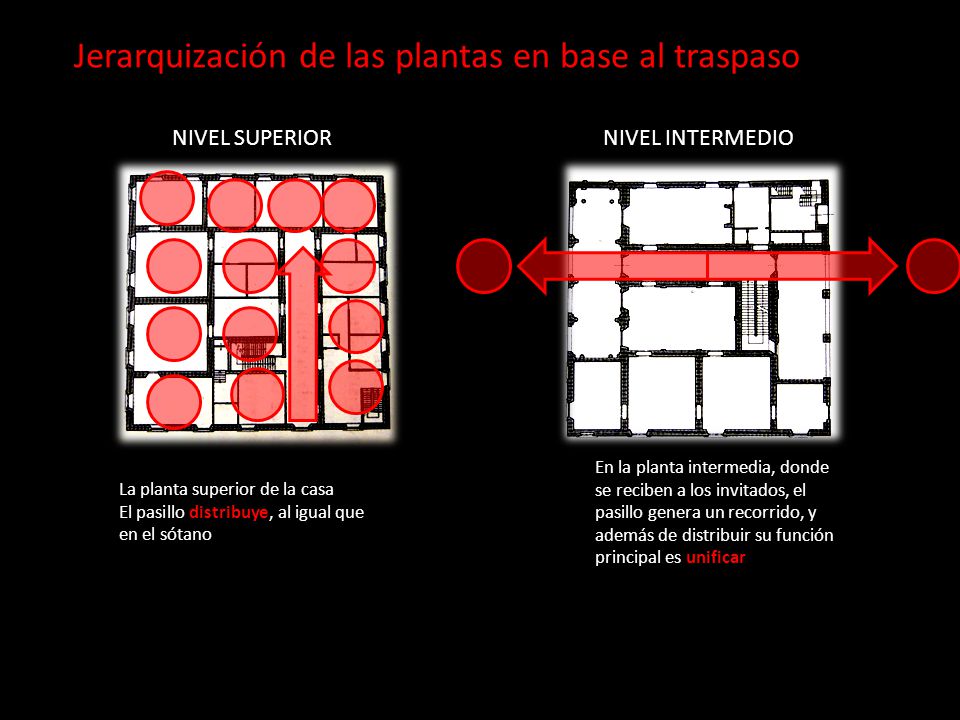

9 Jerarquización de las plantas en base al traspaso
NIVEL SUPERIOR NIVEL INTERMEDIO En la planta intermedia, donde se reciben a los invitados, el pasillo genera un recorrido, y además de distribuir su función principal es unificar La planta superior de la casa El pasillo distribuye, al igual que en el sótano

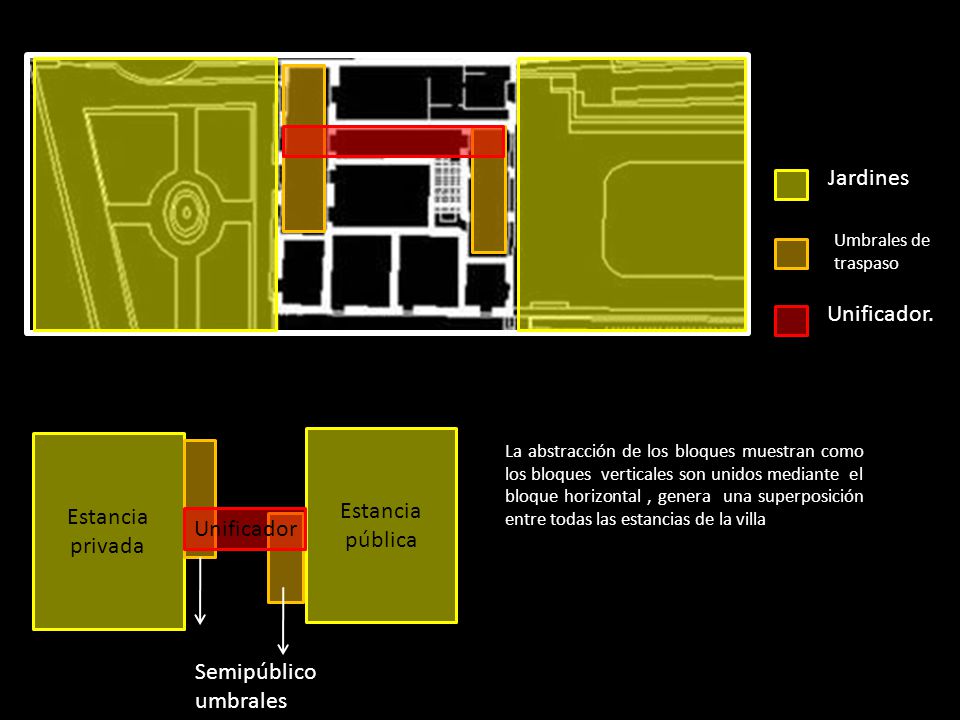

10 Jardines Unificador. Estancia Estancia pública privada Unificador
Umbrales de traspaso Unificador. Estancia privada Estancia pública La abstracción de los bloques muestran como los bloques verticales son unidos mediante el bloque horizontal , genera una superposición entre todas las estancias de la villa Unificador Semipúblico umbrales

11 Recorrido traspaso Simetría Ahogo Jardines Aleros / Umbrales
Pasillo / proyección Simetría Conformación de las estancias que componen el concepto

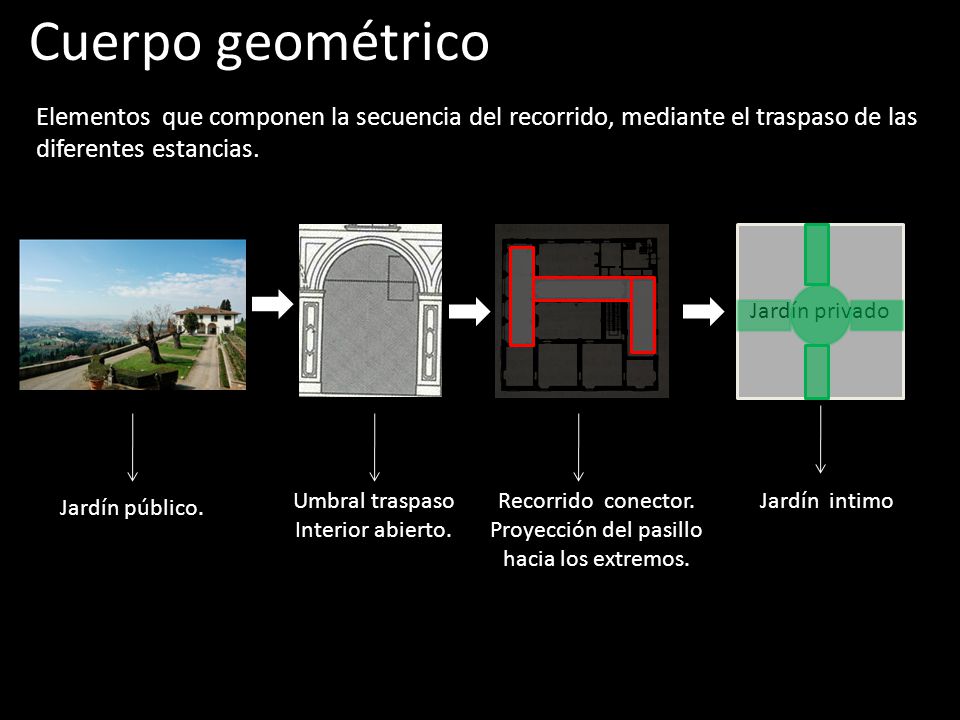

12 Proyección del pasillo
Cuerpo geométrico Elementos que componen la secuencia del recorrido, mediante el traspaso de las diferentes estancias. Jardín privado Umbral traspaso Interior abierto. Recorrido conector. Proyección del pasillo hacia los extremos. Jardín intimo Jardín público.

13 Proyección de las medidas a lo contiguo.
Fachada posterior Fachada principal Proporción de medidas entre la fachada principal y el jardín Proporción de medida de la fachada posterior con el pasillo

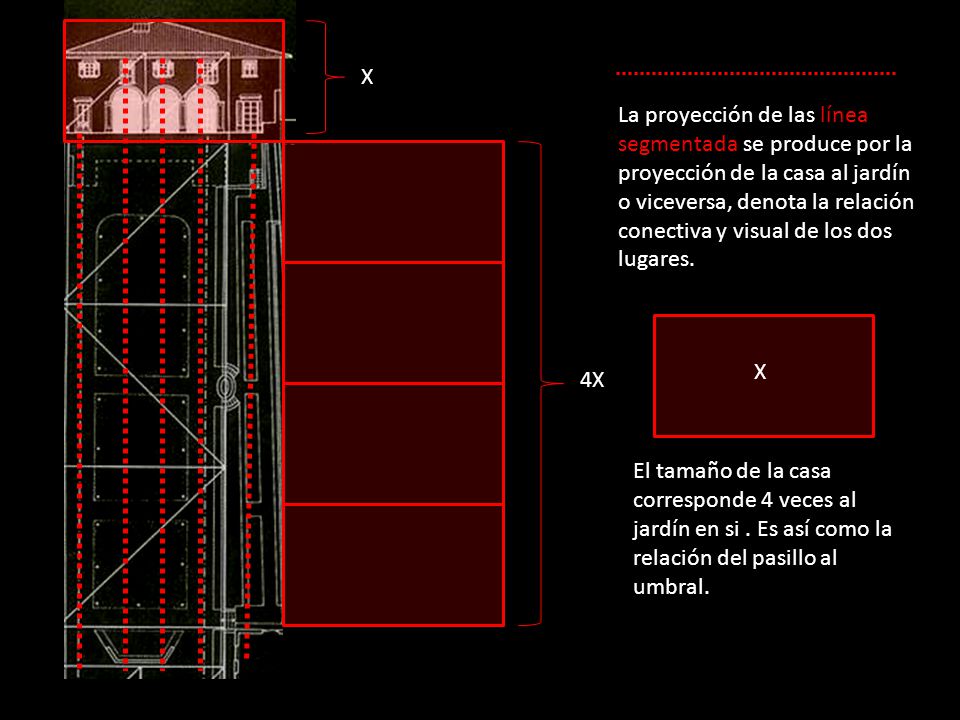

14 X La proyección de las línea segmentada se produce por la proyección de la casa al jardín o viceversa, denota la relación conectiva y visual de los dos lugares. X 4X El tamaño de la casa corresponde 4 veces al jardín en si . Es así como la relación del pasillo al umbral.

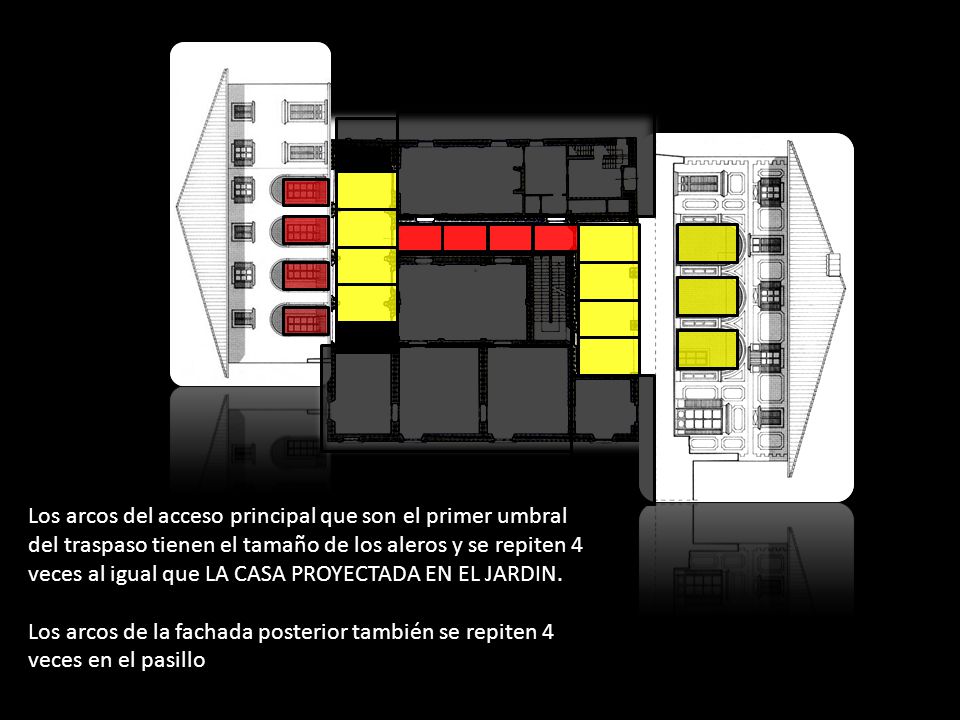

15 Los arcos del acceso principal que son el primer umbral del traspaso tienen el tamaño de los aleros y se repiten 4 veces al igual que LA CASA PROYECTADA EN EL JARDIN. Los arcos de la fachada posterior también se repiten 4 veces en el pasillo

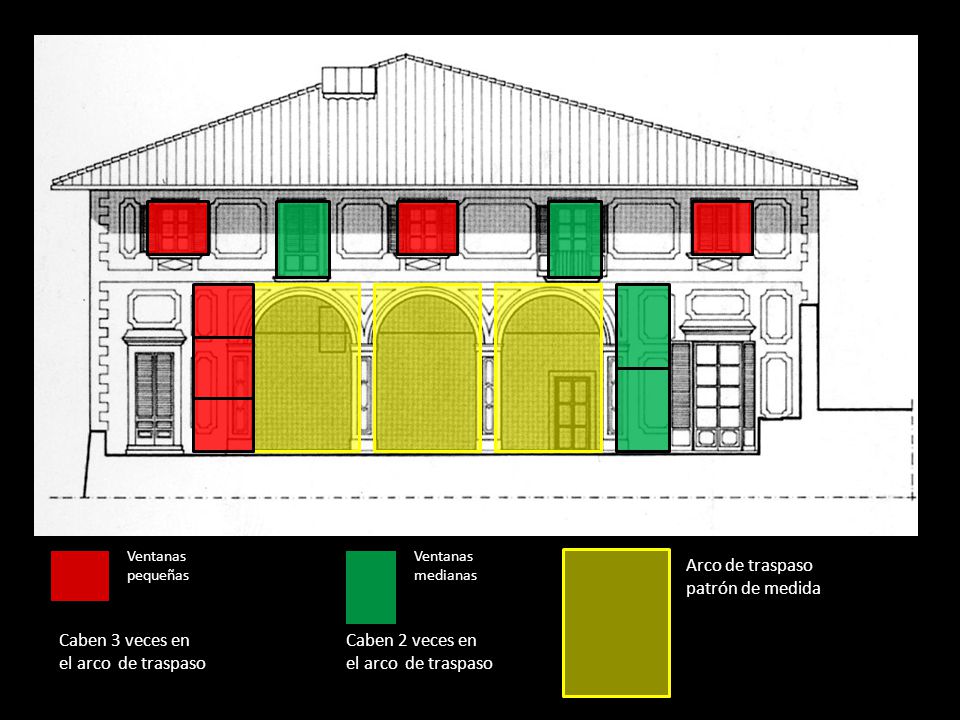

16 Arco de traspaso patrón de medida Caben 3 veces en el arco de traspaso
Ventanas pequeñas Ventanas medianas Arco de traspaso patrón de medida Caben 3 veces en el arco de traspaso Caben 2 veces en el arco de traspaso

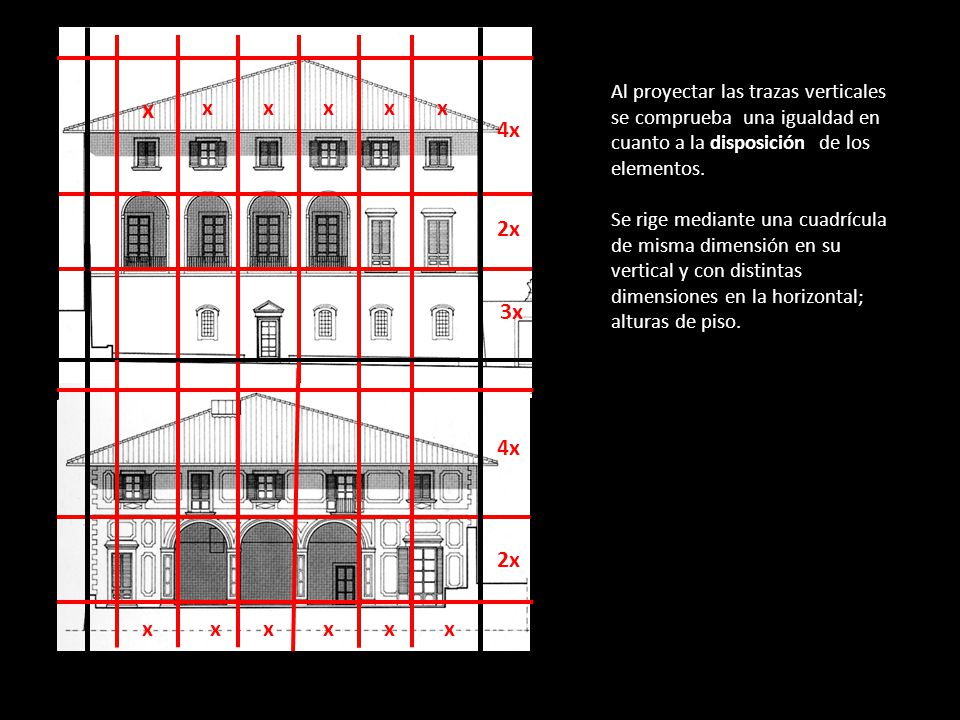

17 Al proyectar las trazas verticales se comprueba una igualdad en cuanto a la disposición de los elementos. Se rige mediante una cuadrícula de misma dimensión en su vertical y con distintas dimensiones en la horizontal; alturas de piso. x x x x x x 4x 2x 3x 4x 2x x x x x x x

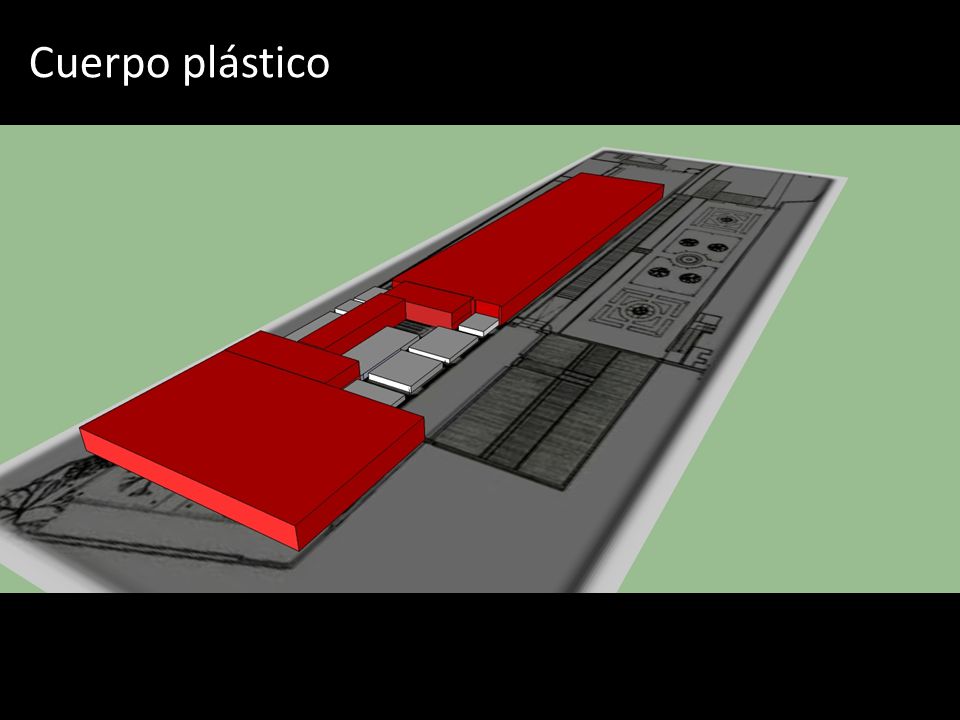

18 Cuerpo plástico

19

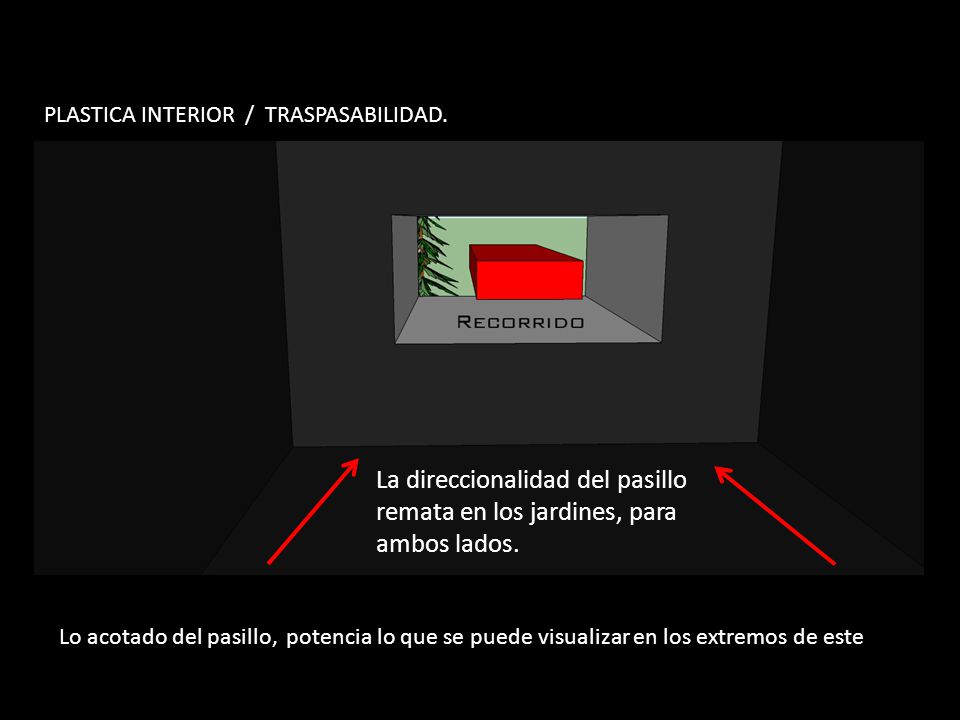

20 La direccionalidad del pasillo remata en los jardines, para
PLASTICA INTERIOR / TRASPASABILIDAD. La direccionalidad del pasillo remata en los jardines, para ambos lados. Lo acotado del pasillo, potencia lo que se puede visualizar en los extremos de este
