1 ANTENAS DE RECETCION SATELITAL
Integrantes: Juan Carlos pabòn Gabriel pallo Josué Cóndor Alexander rodríguez Sebastián Real 3ª Electrónica

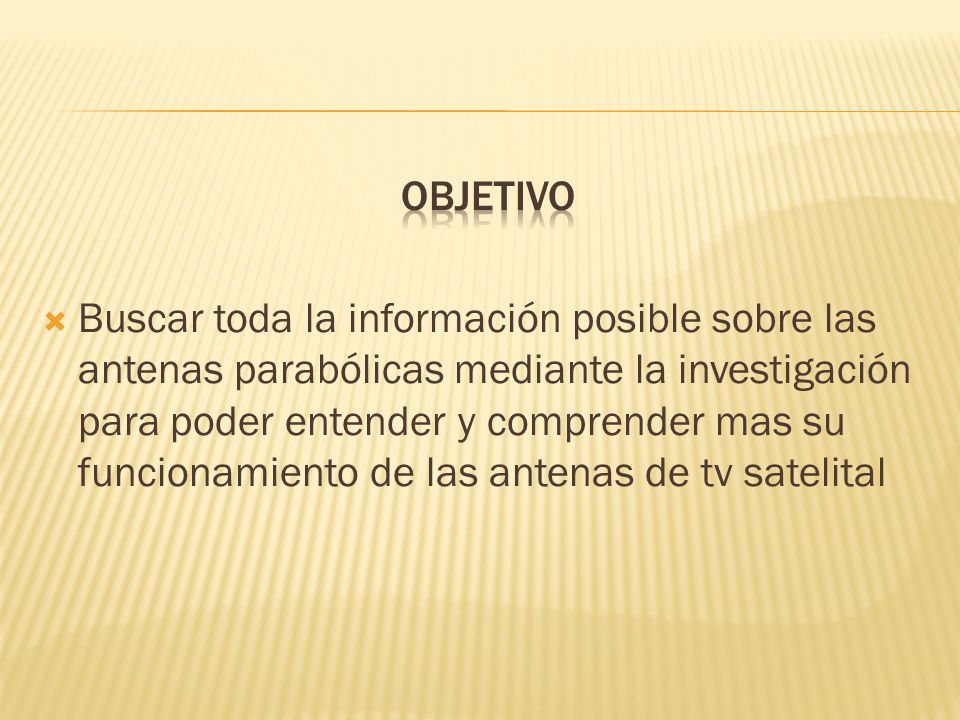

2 objetivo Buscar toda la información posible sobre las antenas parabólicas mediante la investigación para poder entender y comprender mas su funcionamiento de las antenas de tv satelital

3 Partes de la antena

4 Plato o reflector parabólicoPlato o reflector parabólico
Partes: Plato o reflector parabólicoPlato o reflector parabólico Es el elemento principal de una antena parabólica, si este se encuentra dañado o se excluye será imposible recibir la señal proveniente del satélite. Para facilitar el manejo del plato, éste se secciona en pétalos; (tanto en la antena de malla como en la sólida), aunque también existen las de fibra de vidrio de una sola pieza. Montura Es uno de los elementos de gran precisión con los que cuenta la antena, permite realizar movimientos para la orientación horizontal (azimut) y vertical (elevación), necesarios para la recepción de la señal; además proporciona la unión entre el plato y la base. Base o mástil Es la estructura que soporta y sujeta a la antena parabólica, la mantiene rígida y libre de movimientos que alteren su orientación correcta hacia el satélite. Aun expuesta a la lluvia o fuertes vientos, la base debe soportar el peso de todos los elementos de la antena ya orientada.

5 Base o mástil Es la estructura que soporta y sujeta a la antena parabólica, la mantiene rígida y libre de movimientos que alteren su orientación correcta hacia el satélite. Aun expuesta a la lluvia o fuertes vientos, la base debe soportar el peso de todos los elementos de la antena ya orientada. LNB El bloque de bajo ruido es el corazón real de la antena de satélite. Básicamente, es un resonador con una cavidad que recibe en su final las señales del satélite enfocadas que se reflejan en la antena yentonces se procesan estas señales. Similar a un tubo de un órgano oscila y activa los dipolos que hay en su interior, que convierten la energía de la transmisión en señales eléctricas..

6 Freedhorn Guia de onda :
Una guía de onda, es un tubo conductor hueco, que generalmente es de sección transversal rectangular, o bien circular o elíptica. Las dimensiones de esta de la sección transversal se seleccionan de tal forma que las ondas electromagnéticas se propaguen dentro del interior de la guía; cabe recordar que las ondas electromagnéticas no necesitan un medio material para propagarse. Las paredes de la guía de onda son conductores y por lo tanto reflejan energía electromagnética de la superficie. Freedhorn Una feedhorn (bocina) es una antena de cuerno utilizado para transmitir las ondas de radio entre el transceptor (transmisor y / o receptor) y el reflector. El feedhorn también selecciona la polaridad de las ondas que se reciban, lo que contribuye a atenuar las señales no deseadas de los transpondedores y canales adyacentes, y de otros satélites de comunicaciones en la cercana posiciones orbitales.

7 Reflector lnb El Bloque de Bajo Ruido o LNB, por sus siglas inglesas, es un dispositivo utilizado en la recepción de señales procedentes de satelites. Dado que las frecuencias de transmisión del enlace descendente del satélite (downlink) son imposibles de distribuir por los cables coaxiales, se hace necesario un dispositivo, situado en el foco de la antena parabolica, que convierta la señal de alta frecuencia (Banda Ku),

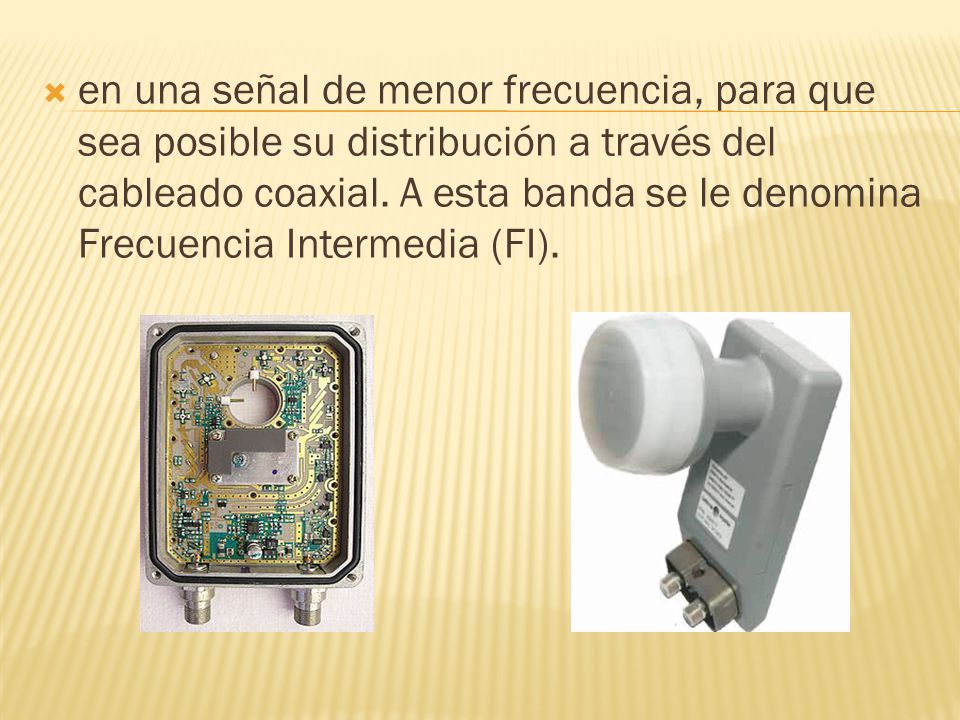

8 en una señal de menor frecuencia, para que sea posible su distribución a través del cableado coaxial. A esta banda se le denomina Frecuencia Intermedia (FI).
