SISTEMA DIEDRICO GENERALIDADES.

Presentación del tema: "SISTEMA DIEDRICO GENERALIDADES."— Transcripción de la presentación:

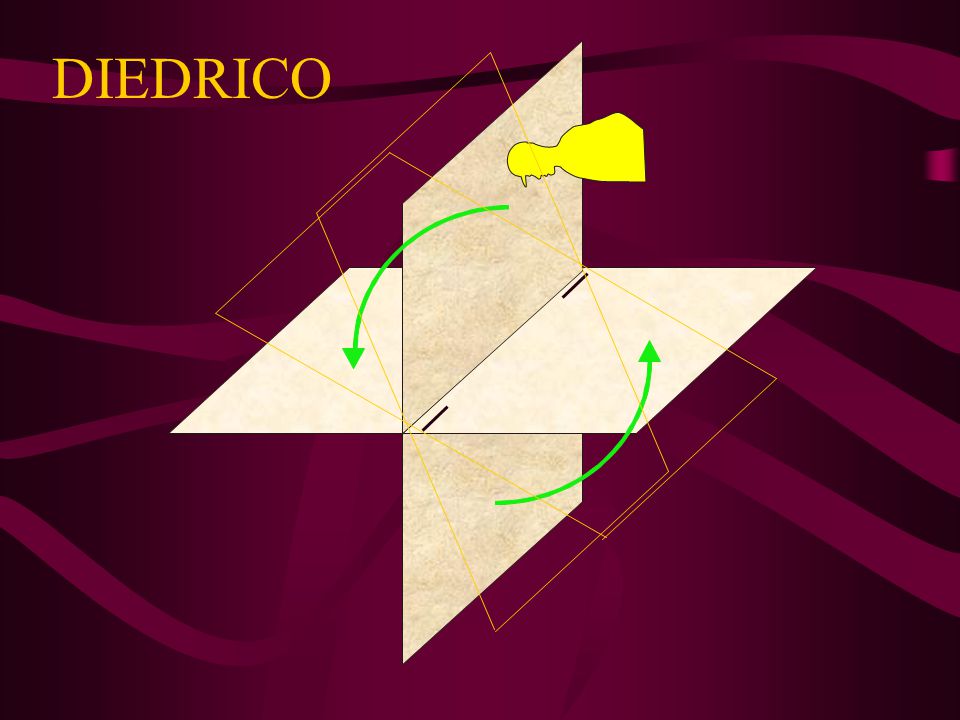

1 SISTEMA DIEDRICO GENERALIDADES

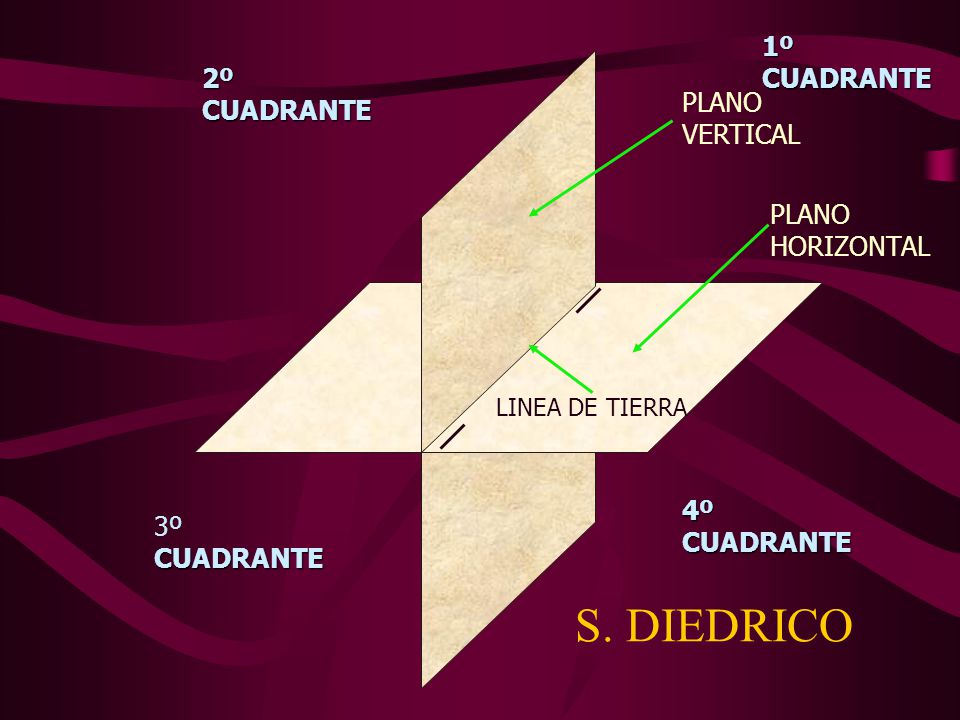

2 S. DIEDRICO 1º CUADRANTE 2º CUADRANTE PLANO VERTICAL PLANO HORIZONTAL
LINEA DE TIERRA 4º CUADRANTE 3º CUADRANTE S. DIEDRICO

3 SISTEMA DIEDRICO ALFABETO DEL PUNTO

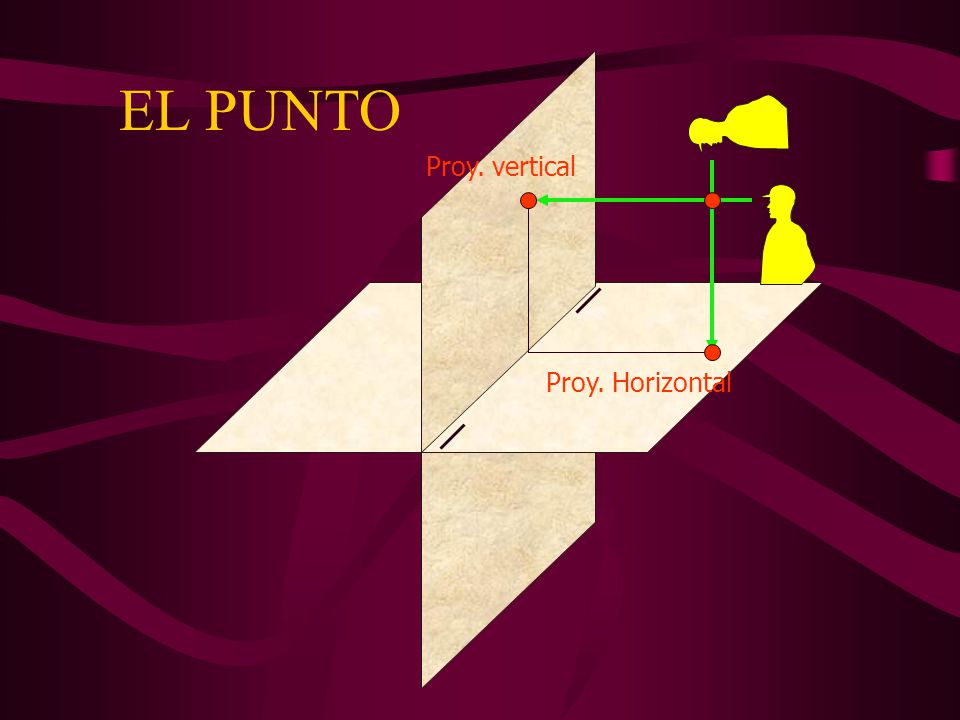

4 EL PUNTO Proy. vertical Proy. Horizontal

5 DIEDRICO

6

7 a´ a´ A a´ a a

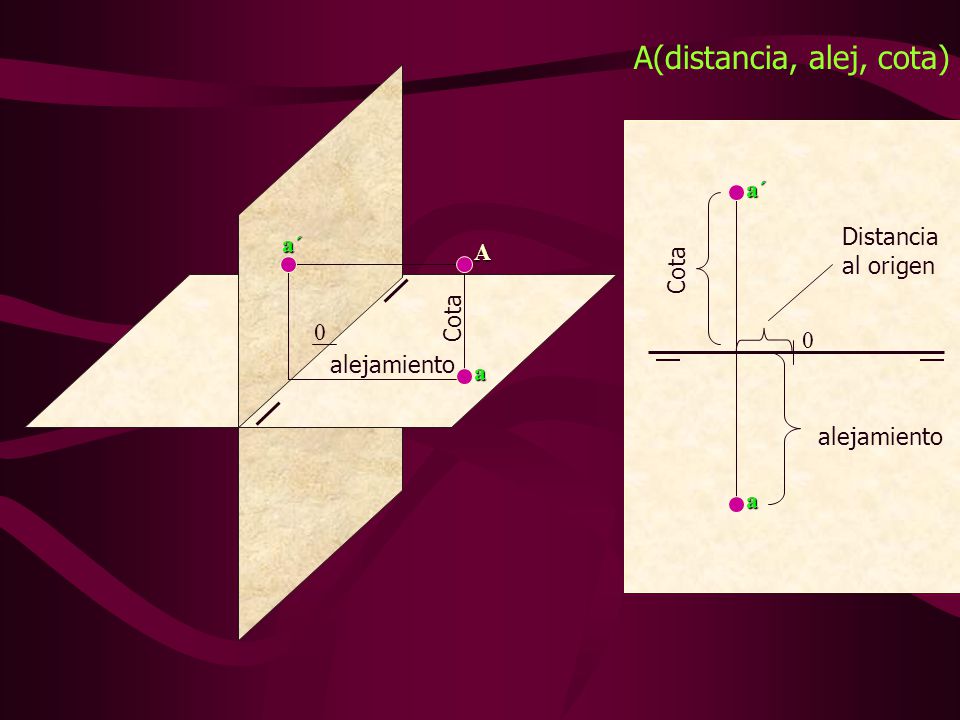

8 COORDENADAS DE UN PUNTO

9 A(distancia, alej, cota)
Distancia al origen a´ A Cota Cota alejamiento a alejamiento a

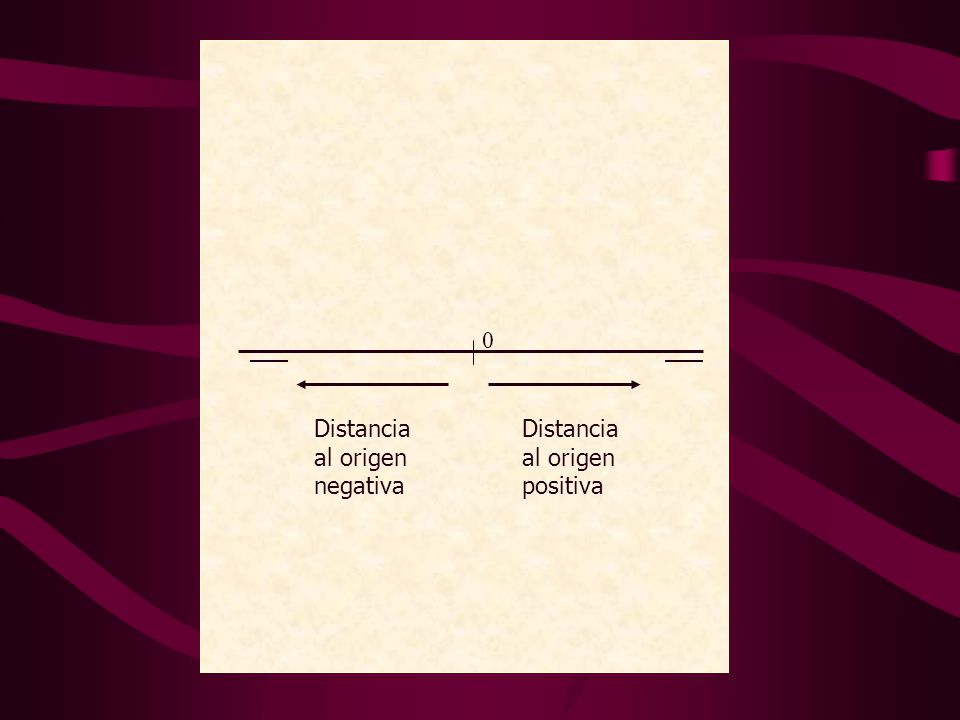

10 Distancia al origen negativa Distancia al origen positiva

11 Alejamiento negativo Cota positiva Cota negativa Alejamiento positivo

12 TIPOS DE PUNTOS ALFABETO DEL PUNTO

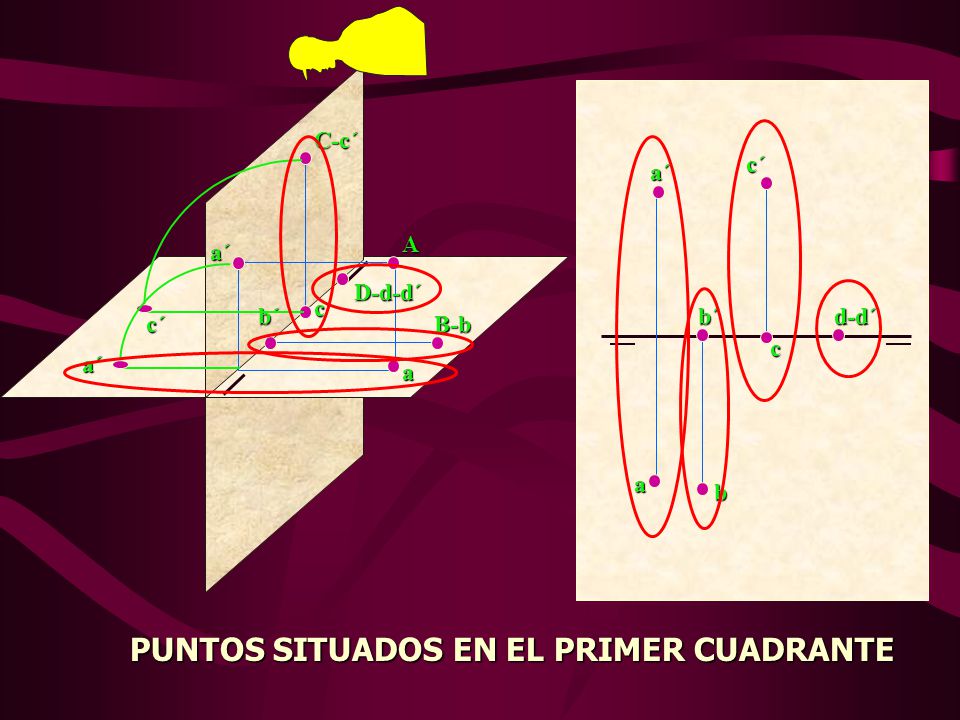

13 PUNTOS SITUADOS EN EL PRIMER CUADRANTE
C-c´ c c´ c a a´ c´ A a´ a a´ D-d-d´ B-b b´ b b´ d-d´ PUNTOS SITUADOS EN EL PRIMER CUADRANTE

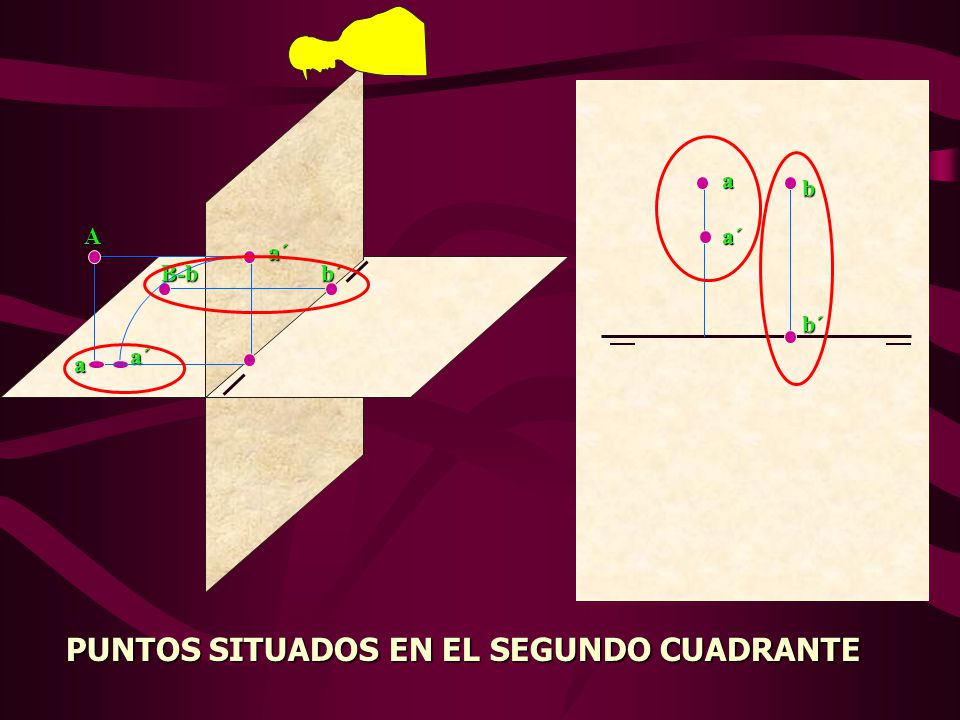

14 PUNTOS SITUADOS EN EL SEGUNDO CUADRANTE
b b´ a´ A a a´ B-b b´ PUNTOS SITUADOS EN EL SEGUNDO CUADRANTE

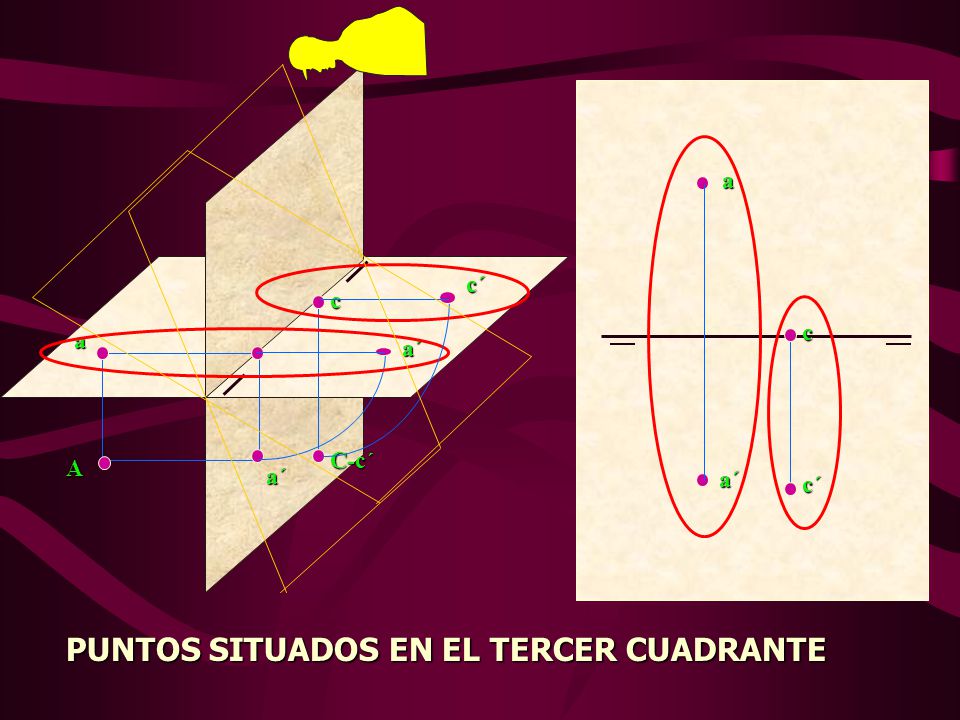

15 PUNTOS SITUADOS EN EL TERCER CUADRANTE
C-c´ c c´ c a´ A a a´ PUNTOS SITUADOS EN EL TERCER CUADRANTE

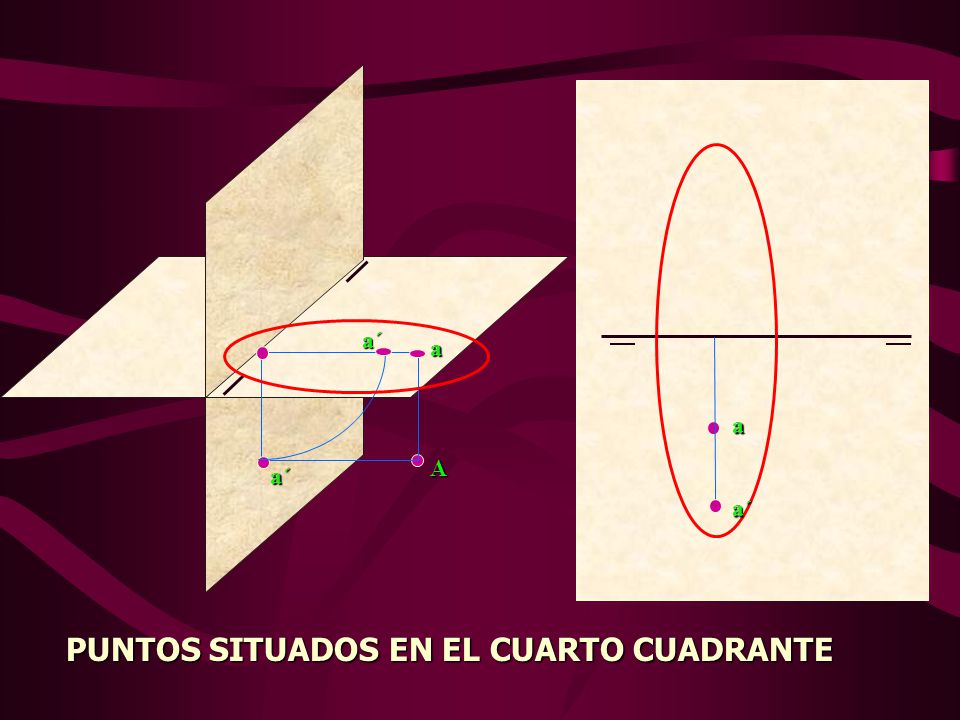

16 PUNTOS SITUADOS EN EL CUARTO CUADRANTE

17 EJEMPLOS DE SITUACIÓN DE PUNTOS
EJEMPLOS DE SITUACIÓN DE PUNTOS a´ A(3;4;6) 6 3 4 a

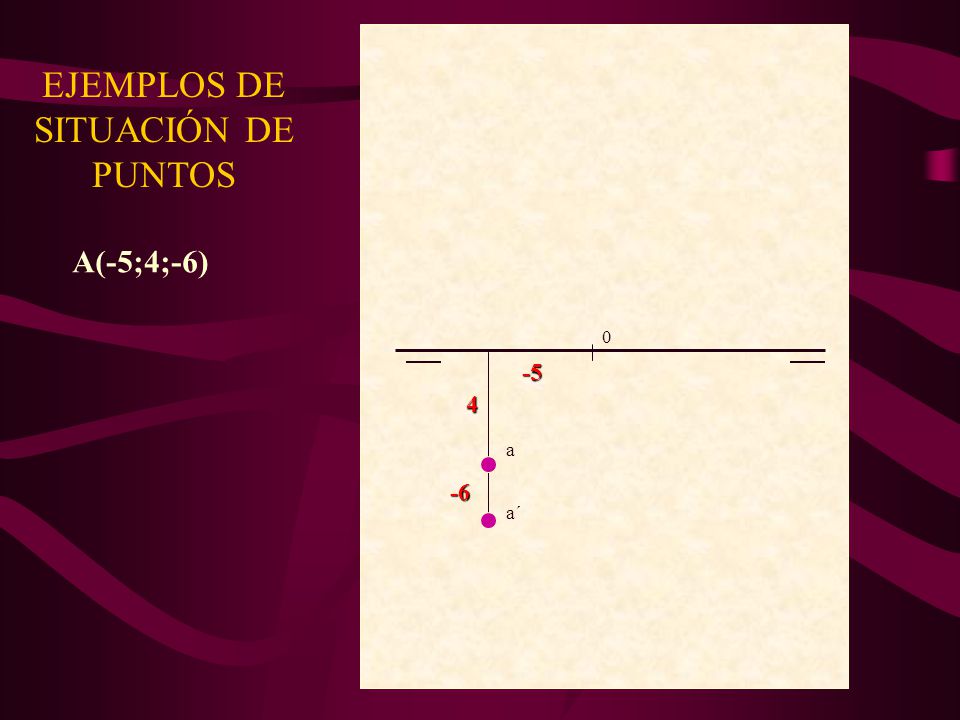

18 EJEMPLOS DE SITUACIÓN DE PUNTOS
EJEMPLOS DE SITUACIÓN DE PUNTOS A(-5;4;-6) -5 4 a -6 a´

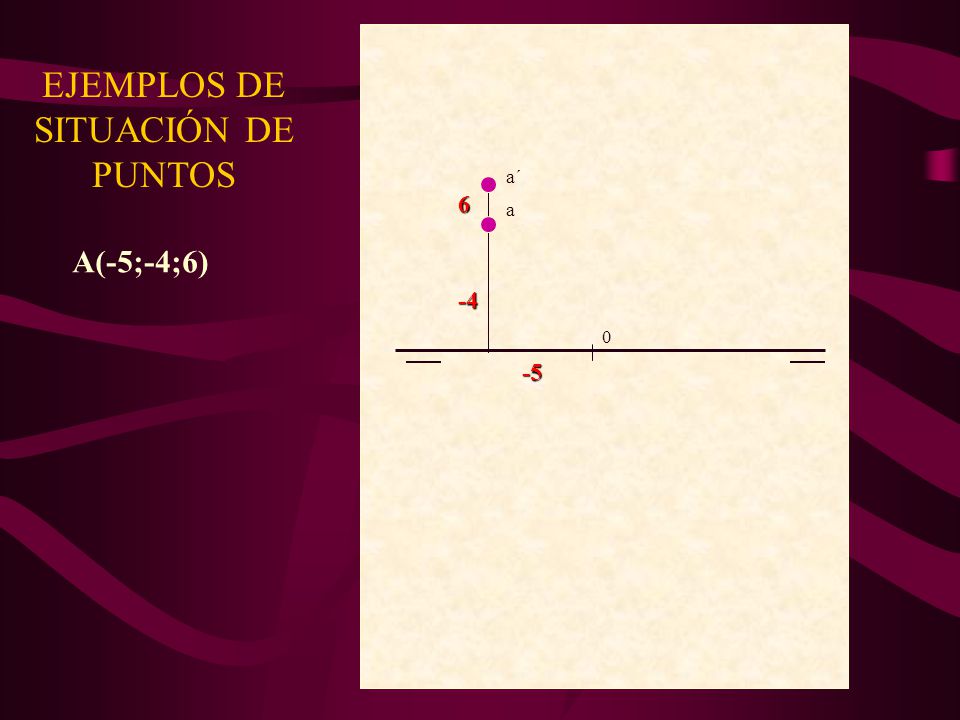

19 EJEMPLOS DE SITUACIÓN DE PUNTOS
EJEMPLOS DE SITUACIÓN DE PUNTOS a´ 6 a A(-5;-4;6) -4 -5
