1 UNIVERSIDAD DE CARABOBO FACULTAD DE INGENIERIA DEPARTAMENTO DE DIBUJO
MODULO 2 ELABORADO POR: PROF. CÉSAR CAMPOS VALENCIA AGOSTO 2010

2 TOPICOS A CUBRIR: 1.-INTRODUCCIÓN A LA GEOMETRÍA DESCRIPTIVA. 2.-SISTEMAS DE PROYECCIÓN: SISTEMA DIEDRICO SISTEMA TRIEDRICO 3.-PROYECCÍON DE PUNTOS MÉTODO ISO-E 4.-PROYECCIÓN DE PUNTOS MÉTODO ISO-A

3 INTRODUCCIÓN A LA GEOMETRÍA DESCRIPTIVA
UNIVERSIDAD DE CARABOBO FACULTAD DE INGENIERIA DEPARTAMENTO DE DIBUJO INTRODUCCIÓN A LA GEOMETRÍA DESCRIPTIVA ELABORADO POR: PROF. CÉSAR CAMPOS VALENCIA AGOSTO 2010

4 La Geometría Descriptiva es una rama de la geometría que permite la representación de objetos de tres dimensiones en dos dimensiones, utilizando un conjunto de procedimientos, que son importantes para la ingeniería, la arquitectura, el diseño y el arte. La Proyección Cilíndrica Ortogonal es aquella donde los rayos proyectantes son paralelos entre si y perpendiculares a la superficie de proyección.

5 Proyección cilíndrica ortogonal de puntos sobre una superficie plana
ah ch H bh

6 SISTEMAS DE PROYECCIÓN
UNIVERSIDAD DE CARABOBO FACULTAD DE INGENIERIA DEPARTAMENTO DE DIBUJO SISTEMAS DE PROYECCIÓN ELABORADO POR: PROF. CÉSAR CAMPOS VALENCIA AGOSTO 2010

7 UNIVERSIDAD DE CARABOBO FACULTAD DE INGENIERIA DEPARTAMENTO DE DIBUJO
SISTEMA DE DIEDRICO ELABORADO POR: PROF. CÉSAR CAMPOS VALENCIA AGOSTO 2010

8 SISTEMA DIEDRICO, SISTEMA DE DOBLE PROYECCIÓN ORTOGONAL O SISTEMA DE MONGE
ES UN SISTEMA DE PROYECCIÓN QUE ESTA CONFORMADO POR DOS PLANOS PRINCIPALES DE PROYECCIÓN, UNO HORIZONTAL Y OTRO VERTICAL, LOS CUALES SE ENCUENTRAN ORTOGONALES ENTRE SI, DIVIDIENDO AL ESPACIO EN CUATRO SECTORES DENOMINADOS DIEDROS O CUADRANTES.

9 SISTEMA DIEDRICO EN FORMA ISOMETRICA (ESPACIAL)
PVS LOS PLANOS DE PROYECCIÓN AL INTERSECTARSE GENERAN UNA RECTA QUE SE DENOMINA LÍNEA DE TIERRA PHP LT PHA LA LÍNEA DE TIERRA DIVIDE LOS PLANOS EN DOS SEMIPLANOS DENOMINADOS: PHA: PLANO HORIZONTAL ANTERIOR PHP: PLANO HORIZONTAL POSTERIOR PVS: PLANO VERTICAL SUPERIOR PVI: PLANO VERTICAL INFERIOR PVI

10 UBICACIÓN DE LOS EJES COORDENADOS EN EL SISTEMA DIEDRICO
PVS CONVENIO DE LA MANO DERECHA EL ORIGEN SE COLOCA EN ESTA POSICIÓN. Z PHP O Y X PHA O CONVENIO DE LA MANO IZQUIERDA: EL ORIGEN SE COLOCA EN ESTA POSICIÓN. DENOMINACIÓN DE LOS EJES COORDENADOS: X: DISTANCIA O RECORRIDO Y: VUELO O ALEJAMIENTO Z: COTA O ALTURA PVI

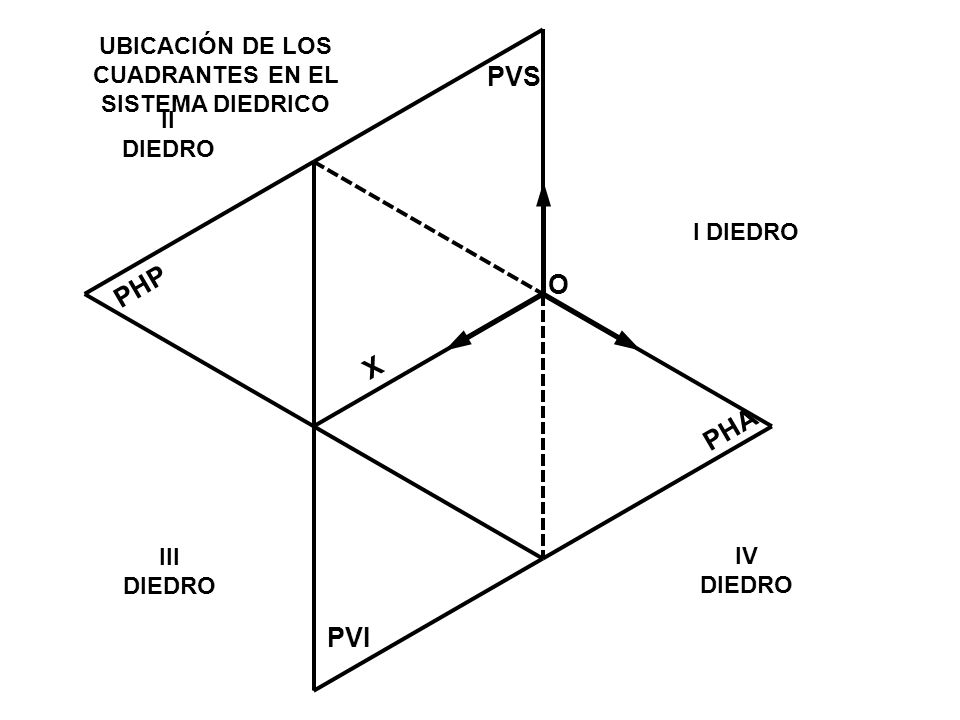

11 UBICACIÓN DE LOS CUADRANTES EN EL SISTEMA DIEDRICO
PVS II DIEDRO I DIEDRO PHP O X PHA III DIEDRO IV DIEDRO PVI

12 UNIVERSIDAD DE CARABOBO FACULTAD DE INGENIERIA DEPARTAMENTO DE DIBUJO
SISTEMA TRIEDRICO ELABORADO POR: PROF. CÉSAR CAMPOS VALENCIA AGOSTO 2010

13 SISTEMA TRIEDRICO. ES UN SISTEMA DE PROYECCIÓN QUE ESTA CONFORMADO POR TRES PLANOS PRINCIPALES DE PROYECCIÓN, UNO HORIZONTAL, UNO VERTICAL Y UNO DE PERFIL LOS CUALES SE ENCUENTRAN ORTOGONALES ENTRE SI, DIVIDIENDO AL ESPACIO EN OCHO SECTORES DENOMINADOS TRIEDROS U OCTANTES.

14 SISTEMA TRIEDRICO EN FORMA ISOMETRICA (ESPACIAL)
Z PH LT[X] Y PH: PLANO HORIZONTAL PV: PLANO VERTICAL PP PLANO DE PERFIL PV PP

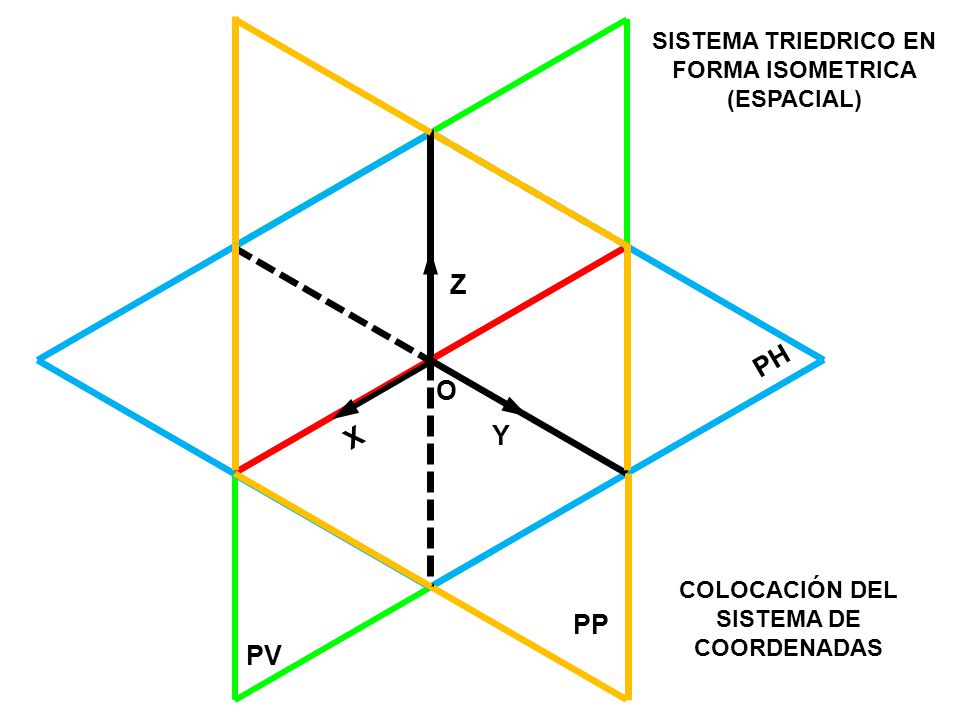

15 Z PH O X Y PP PV SISTEMA TRIEDRICO EN FORMA ISOMETRICA (ESPACIAL)
COLOCACIÓN DEL SISTEMA DE COORDENADAS PP PV

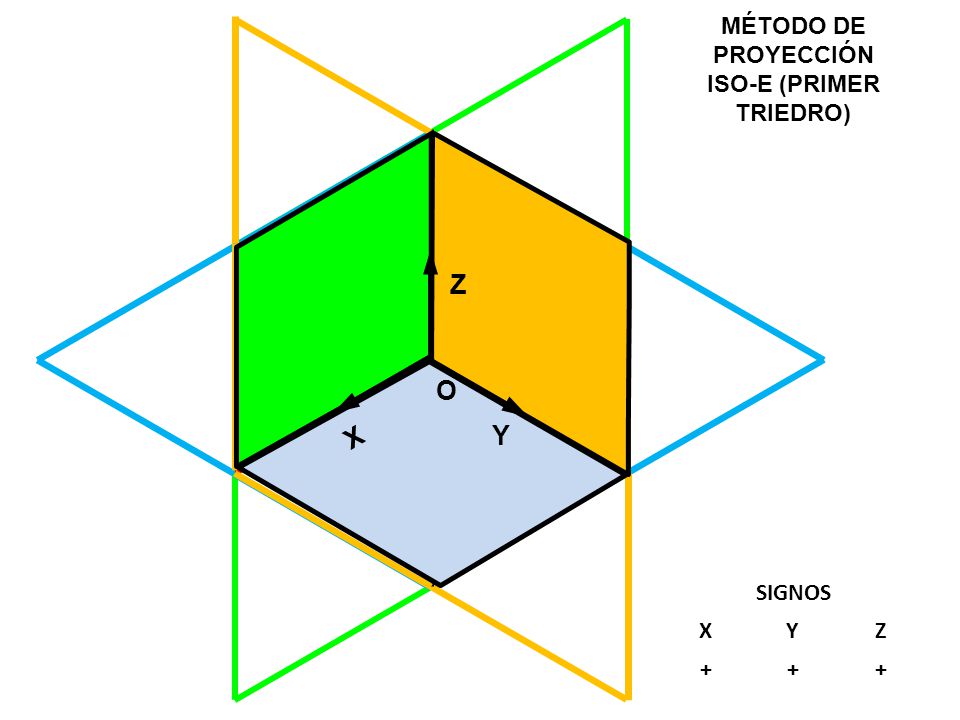

16 ISO-E (PRIMER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-E (PRIMER TRIEDRO) Z O X Y SIGNOS X Y Z +

17 ISO-A (TERCER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-A (TERCER TRIEDRO) -Y PH O X -Z SIGNOS X Y Z + - PP PV

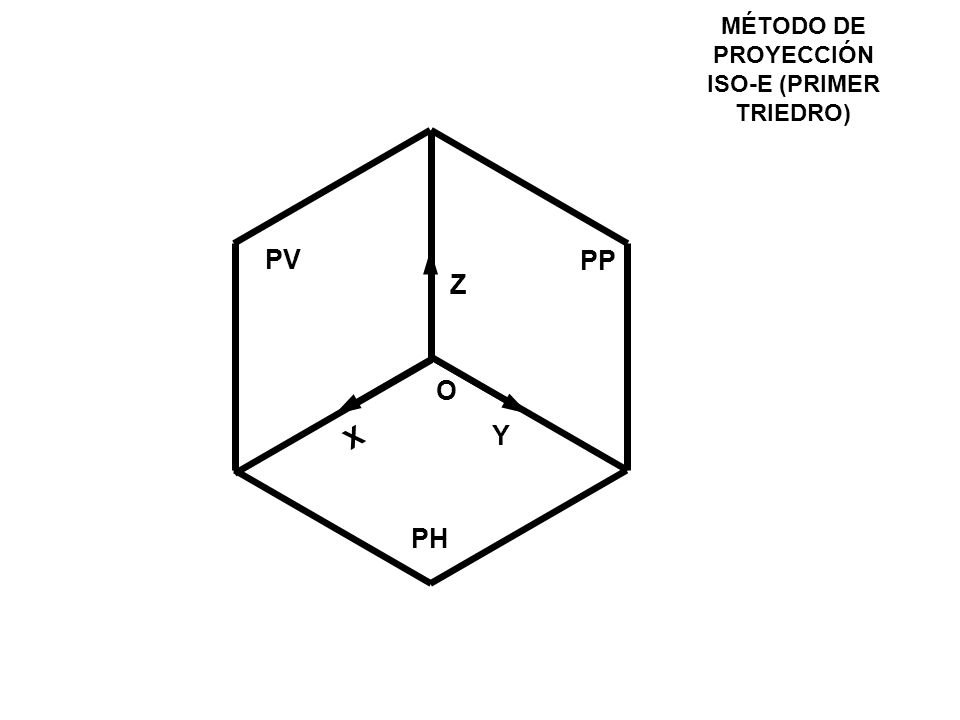

18 ISO-E (PRIMER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-E (PRIMER TRIEDRO) PV PP Z O X Y PH

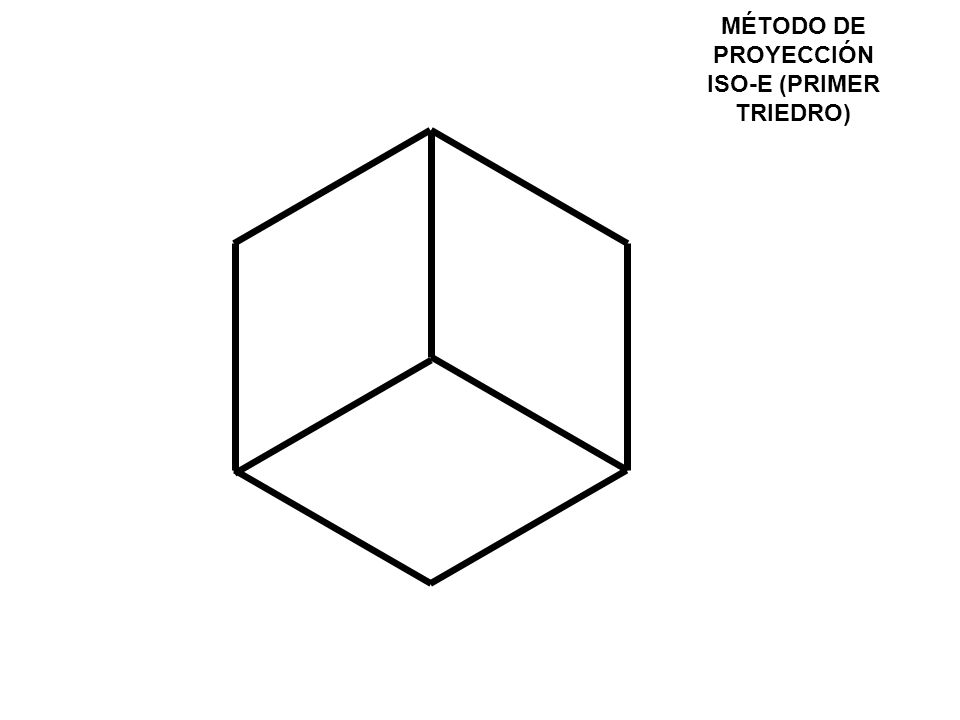

19 ISO-E (PRIMER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-E (PRIMER TRIEDRO)

20 ISO-E (PRIMER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-E (PRIMER TRIEDRO)

21 ISO-E (PRIMER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-E (PRIMER TRIEDRO)

22 ISO-E (PRIMER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-E (PRIMER TRIEDRO)

23 ISO-E (PRIMER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-E (PRIMER TRIEDRO)

24 ISO-E (PRIMER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-E (PRIMER TRIEDRO)

25 ISO-E (PRIMER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-E (PRIMER TRIEDRO)

26 ISO-E (PRIMER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-E (PRIMER TRIEDRO) PV PP Z X O Y ZONA DE ABATIMIENTO PH

27 REPRESENTACIÓN DEL PRIMER TRIEDRO EN FORMA ORTOGONAL
PV PP Z X O Y ZONA DE ABATIMIENTO PH LOS PLANOS DE PROYECCIÓN SON INFINITOS POR LO TANTO NO DEBEN COLOCARSE LIMITES A LA PROYECCIÓN

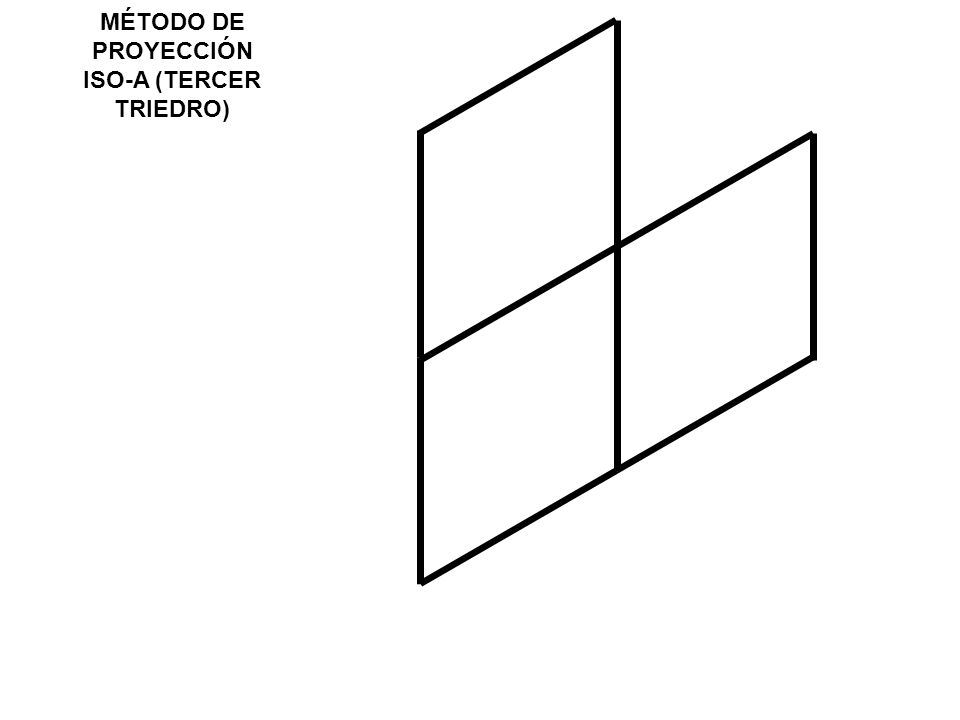

28 ISO-A (TERCER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-A (TERCER TRIEDRO)

29 ISO-A (TERCER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-A (TERCER TRIEDRO)

30 ISO-A (TERCER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-A (TERCER TRIEDRO)

31 ISO-A (TERCER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-A (TERCER TRIEDRO)

32 ISO-A (TERCER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-A (TERCER TRIEDRO)

33 ISO-A (TERCER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-A (TERCER TRIEDRO)

34 ISO-A (TERCER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-A (TERCER TRIEDRO)

35 ISO-A (TERCER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-A (TERCER TRIEDRO)

36 ISO-A (TERCER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-A (TERCER TRIEDRO)

37 ISO-A (TERCER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-A (TERCER TRIEDRO)

38 ISO-A (TERCER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-A (TERCER TRIEDRO) PH ZONA DE ABATIMIENTO -Y -Y X O -Z PV PP

39 ISO-A (TERCER TRIEDRO)
MÉTODO DE PROYECCIÓN ISO-A (TERCER TRIEDRO) PH ZONA DE ABATIMIENTO -Y -Y X O -Z LOS PLANOS DE PROYECCIÓN SON INFINITOS POR LO TANTO NO DEBEN COLOCARSE LIMITES A LA PROYECCIÓN PV PP

40 UNIVERSIDAD DE CARABOBO FACULTAD DE INGENIERIA DEPARTAMENTO DE DIBUJO
PROYECCIÓN DE PUNTOS EN EL PRIMER TRIEDRO ELABORADO POR: PROF. CÉSAR CAMPOS VALENCIA AGOSTO 2010

41 PROYECCIÓN DE PUNTOS EN EL PRIMER TRIEDRO EN FORMA ISOMETRICA
PUNTO A (XA, YA, ZA) PROYECCIÓN DE PUNTOS EN EL PRIMER TRIEDRO EN FORMA ISOMETRICA Z av ap A X Y ah

42 PROYECCIÓN DE PUNTOS EN EL PRIMER TRIEDRO EN FORMA ORTOGONAL
PV PROYECCIÓN DE PUNTOS EN EL PRIMER TRIEDRO EN FORMA ORTOGONAL PP av aP COTA O A (Ax, Ay, Az) Ax: DISTANCIA. Ay: VUELO Az: COTA VUELO ah PH DISTANCIA

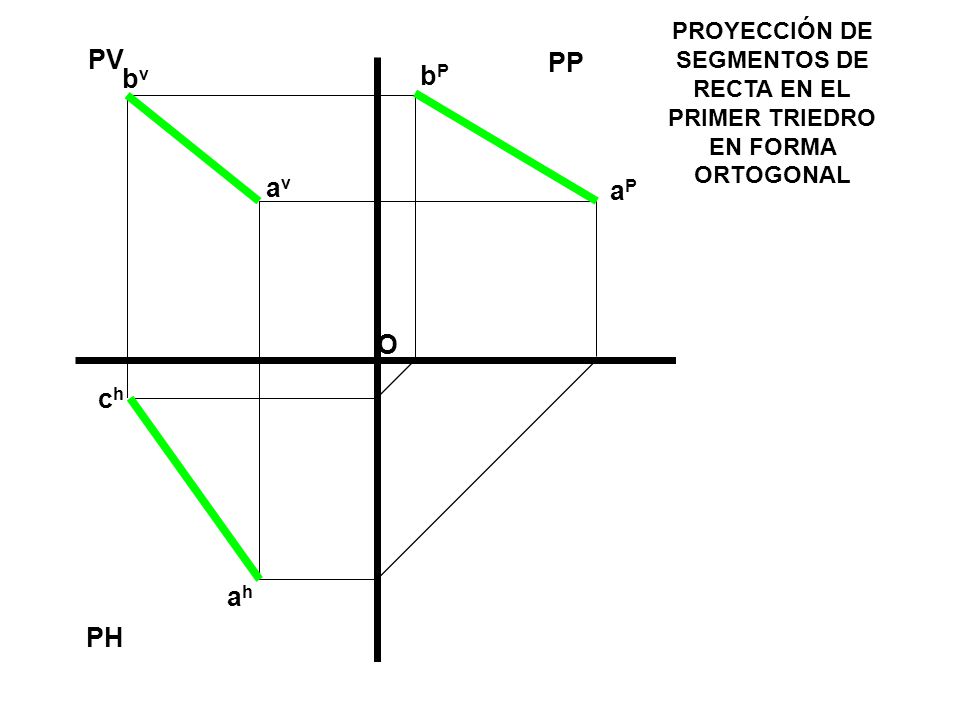

43 PV PP PROYECCIÓN DE SEGMENTOS DE RECTA EN EL PRIMER TRIEDRO EN FORMA ORTOGONAL bv bP av aP O ch ah PH

44 UNIVERSIDAD DE CARABOBO FACULTAD DE INGENIERIA DEPARTAMENTO DE DIBUJO
PROYECCIÓN DE PUNTOS EN EL TERCER TRIEDRO ELABORADO POR: PROF. CÉSAR CAMPOS VALENCIA AGOSTO 2010

45 PROYECCIÓN DE PUNTOS EN EL TERCER TRIEDRO EN FORMA ISOMETRICA
bh X bp B -Z bv

46 PROYECCIÓN DE PUNTOS EN EL PRIMER TRIEDRO EN FORMA ORTOGONAL
PH bh ZONA DE ABATIMIENTO -Y -Y X O -Z bv bP PP PV
