Instalaciones domésticas
TECNOLOGÍA 4º ESO
2
Redes de agua Abastecimiento Depuración
3
Instalación de agua
4
Instalaciones de FONTANERÍA Y SANEAMIENTO
¿Cómo gastamos el agua? Jardín Coche Cocina Lavadora/Lavavajillas Higiene Personal 72% !!!
5
Elementos de maniobra y control
Contador Tuberías
6
Elementos de maniobra y control
Válvulas Grifos
7
Agua caliente
8

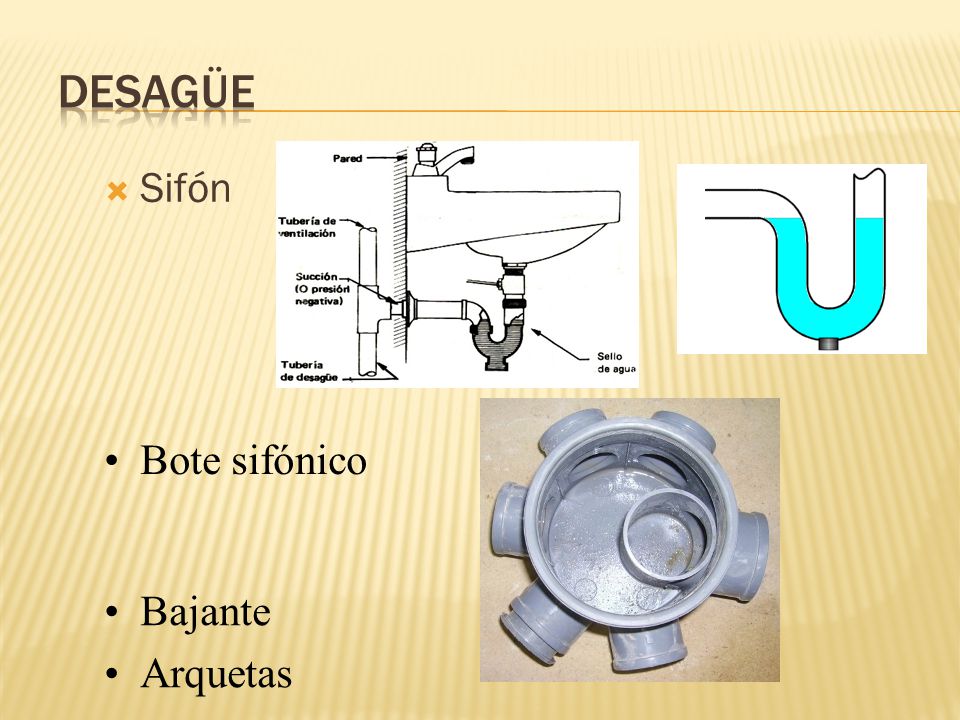

Desagüe Sifón Bote sifónico Bajante Arquetas
9

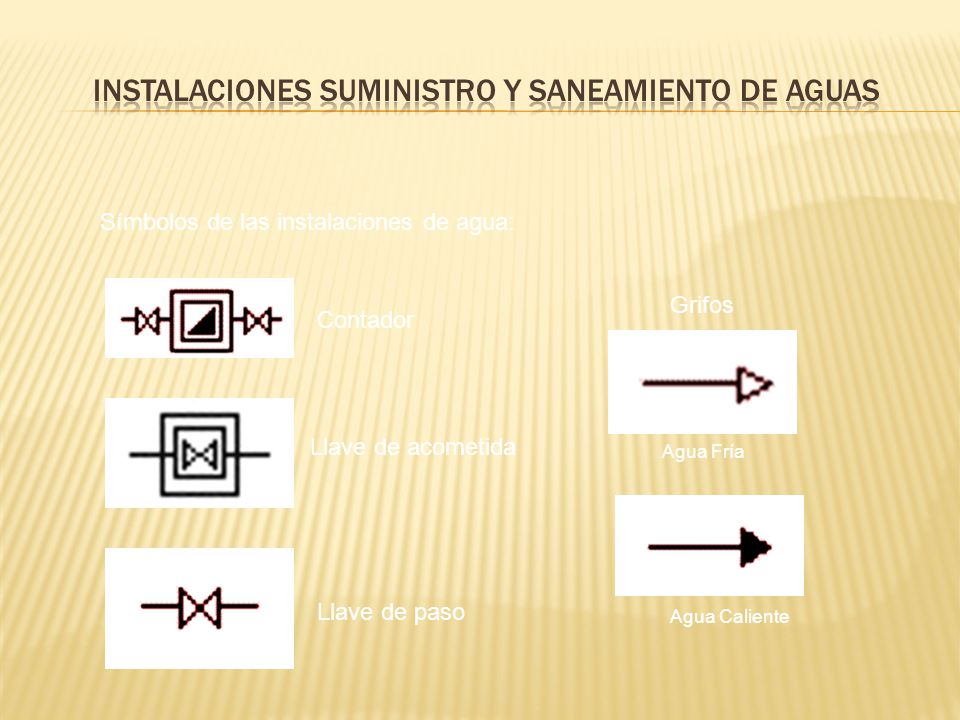

Instalaciones suministro y saneamiento de aguas
Símbolos de las instalaciones de agua: Grifos Contador Llave de acometida Agua Fría Llave de paso Agua Caliente
10

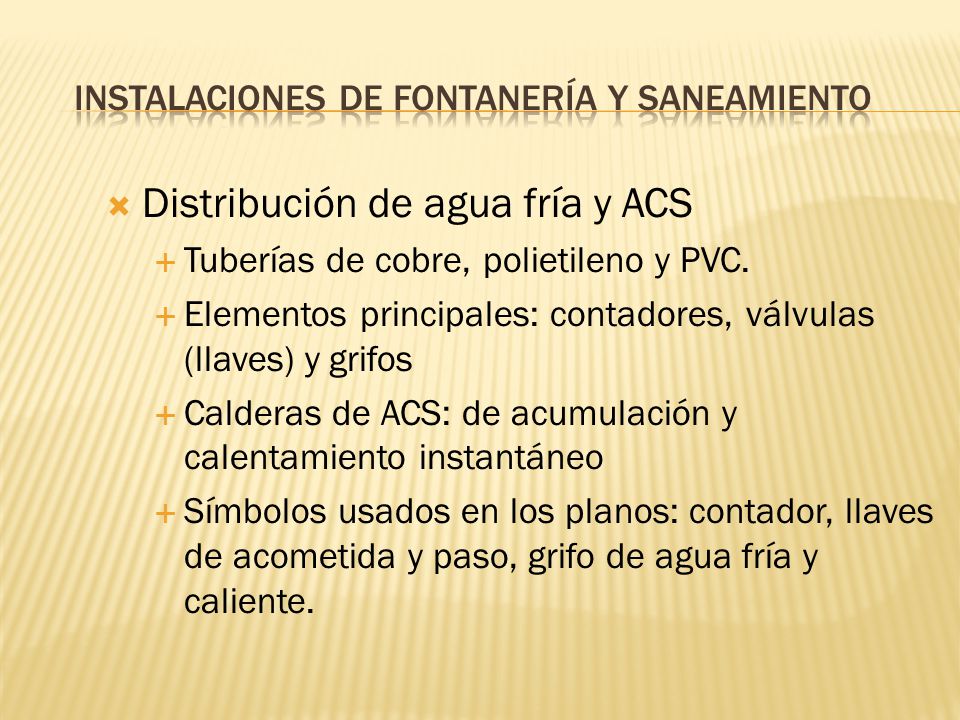

Instalaciones de fontanería y saneamiento
Distribución de agua fría y ACS Tuberías de cobre, polietileno y PVC. Elementos principales: contadores, válvulas (llaves) y grifos Calderas de ACS: de acumulación y calentamiento instantáneo Símbolos usados en los planos: contador, llaves de acometida y paso, grifo de agua fría y caliente.
11
Instalaciones de saneamiento
Instalaciones de fontanería y saneamiento Instalaciones de saneamiento Aguas pluviales, sucias y fecales Tuberías bajantes (PVC y cemento) y manguetón Sifón, bote sifónico y arquetas
