10 ABASTO DE AGUA POTABLE (COBRE /REDUCE DIAM) DISTRIBUCIÓN TUBERÍA PLUVIAL (PVC) AUMENTA DIAMETRO RECOLECCIÓN USO Y CONSUMO MECÁNICA DE FLUIDOS USO Y CONSUMO TUBERÍA SANITARIA (PVC) AUMENTA DIAMETRO RECOLECCIÓN TRES PLOMERÍAS INDEPENDIENTES EN UN EDIFICIO

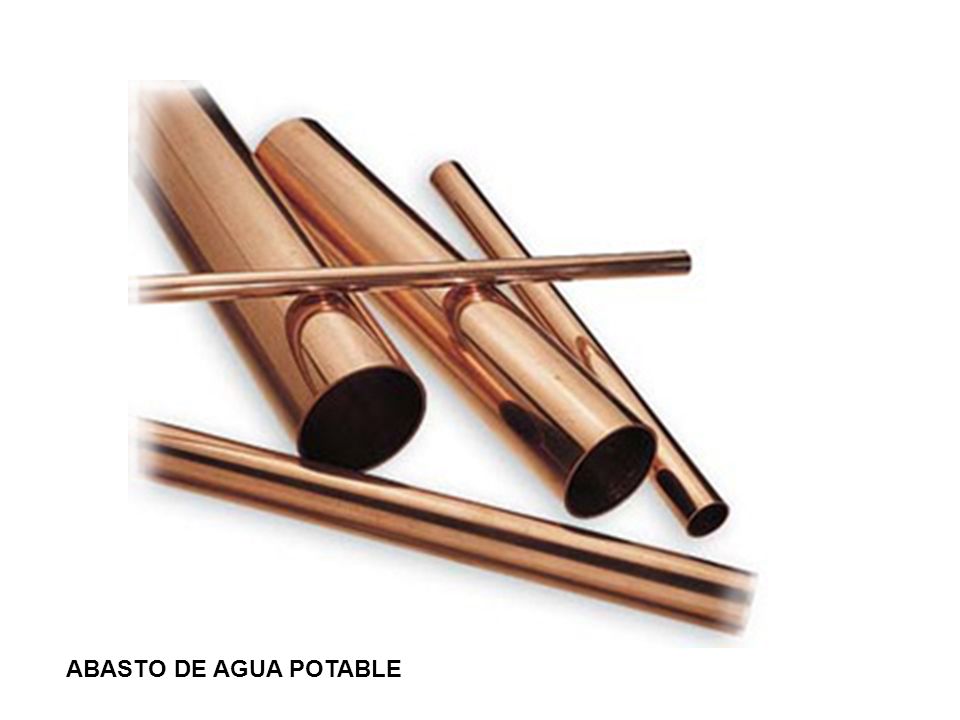

11 ABASTO DE AGUA POTABLE

12

13

14

15

16 PRINCIPIO DE VENTURI

17 DISTRIBUCIÓN AGUA POTABLE EMBALSE COLECTOR PLANTA CLORINIZACIÓN [RELEVO] ESTACIÓN DE BOMBEO URBANIZACIÓN /BARRIO VÁLVULAS URBANIZACIÓN /BARRIO

18

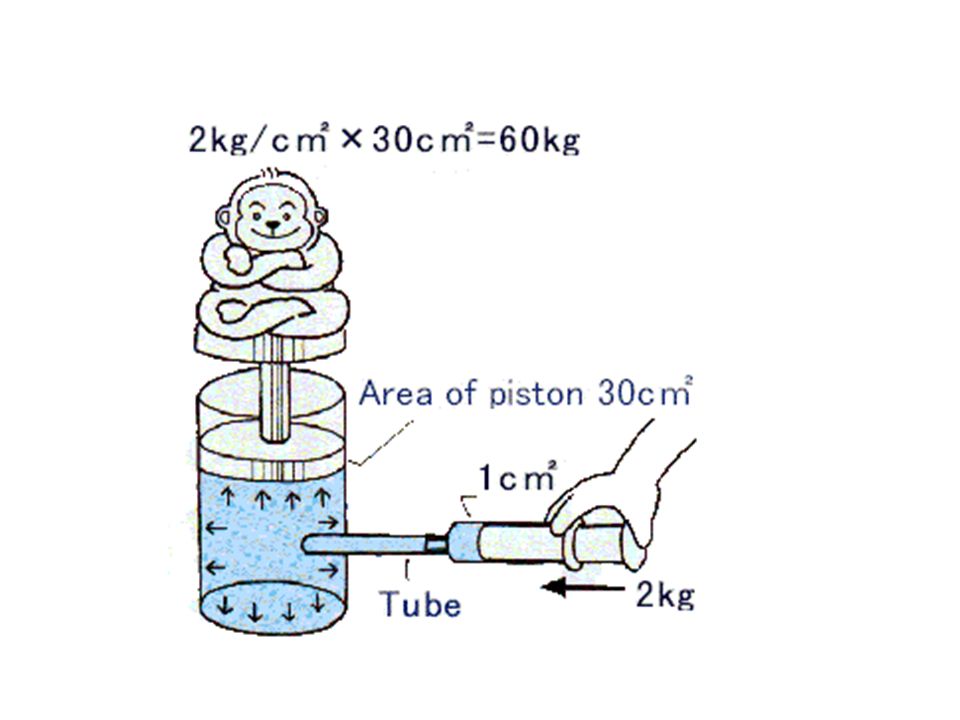

19 PRINCIPIO DE PASCAL El nivel de un fluido en dos contenedores conectados se mantendrá igual, toda vez que la presión estática en ellos es siempre la misma Un fluido siempre habrá de fluir de un punto(lugar) de mayor presión a uno de menor presión. Una vez se igualan las presiones, el flujo se detiene (Presión estática)

20

21

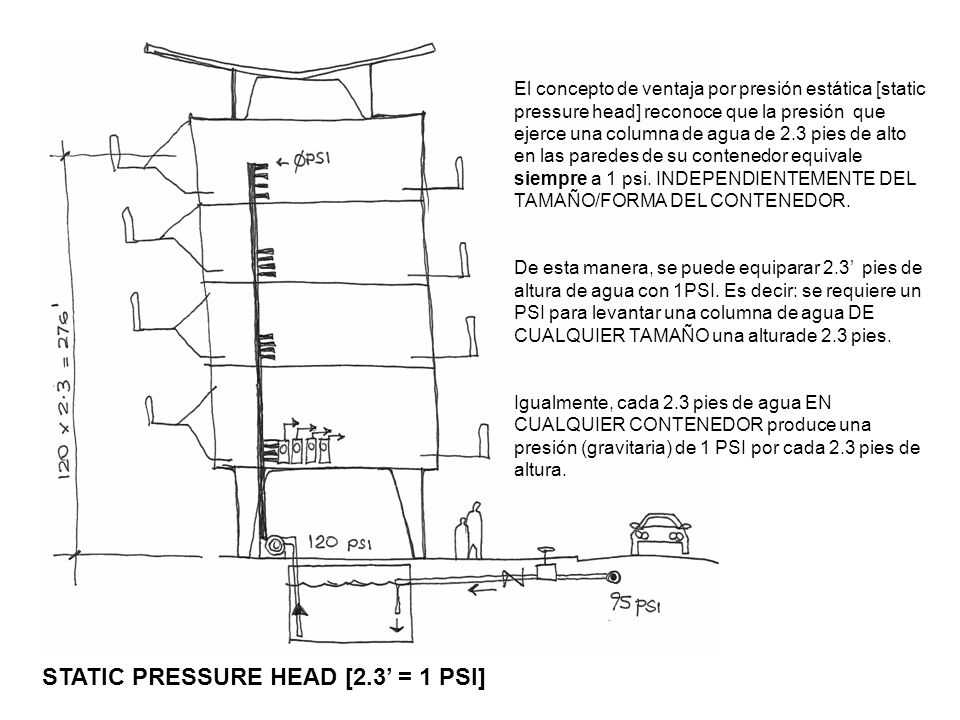

22 STATIC PRESSURE HEAD [2.3 = 1 PSI] El concepto de ventaja por presión estática [static pressure head] reconoce que la presión que ejerce una columna de agua de 2.3 pies de alto en las paredes de su contenedor equivale siempre a 1 psi. INDEPENDIENTEMENTE DEL TAMAÑO/FORMA DEL CONTENEDOR. De esta manera, se puede equiparar 2.3 pies de altura de agua con 1PSI. Es decir: se requiere un PSI para levantar una columna de agua DE CUALQUIER TAMAÑO una alturade 2.3 pies. Igualmente, cada 2.3 pies de agua EN CUALQUIER CONTENEDOR produce una presión (gravitaria) de 1 PSI por cada 2.3 pies de altura.

23 RECOLECCIÓN DE AGUAS USADAS

24

25

26

27

28

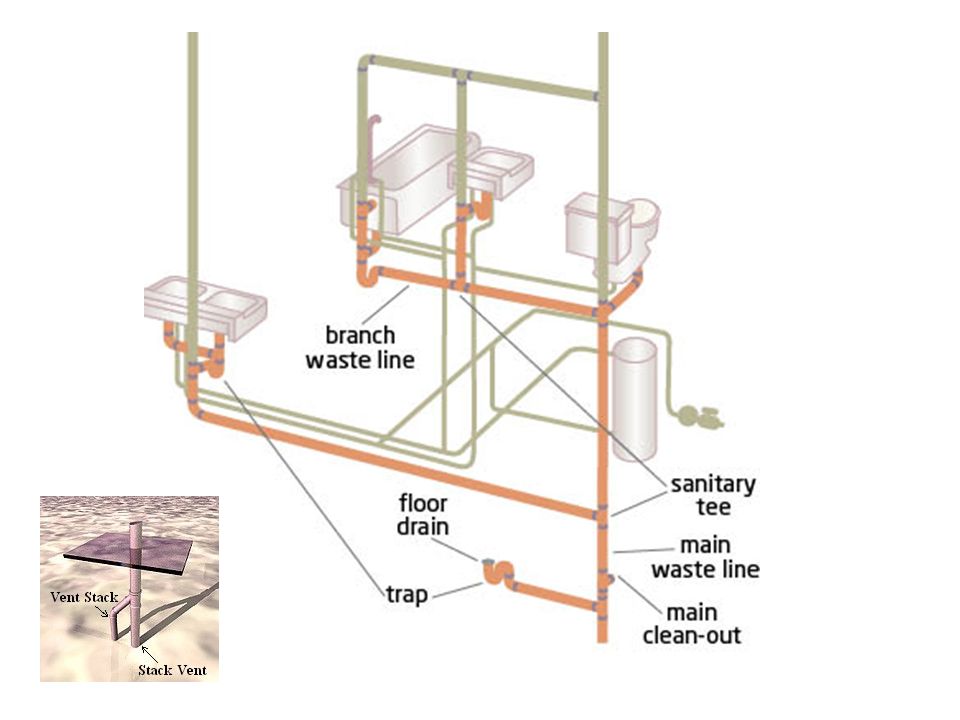

29

30

31 PENDIENTE DE ARRASTRE SANITARIO V:H =1/4:12 v= 1/4 h= 12 v/h =.02 (2%)

32 DISTRIBUCIÓN AGUA POTABLE EMBALSE COLECTOR PLANTA CLORINIZACIÓN [RELEVO] ESTACIÓN DE BOMBEO URBANIZACIÓN /BARRIO VÁLVULAS URBANIZACIÓN /BARRIO

33 DESCARGA AL MAR PLANTA TRATAMIENTO MANHOLE TAJEA SANITARIA RECOLECCIÓN AGUAS USADAS (SANITARIA)

34 PLANTA DE TRATAMIENTO AGUAS NEGRAS

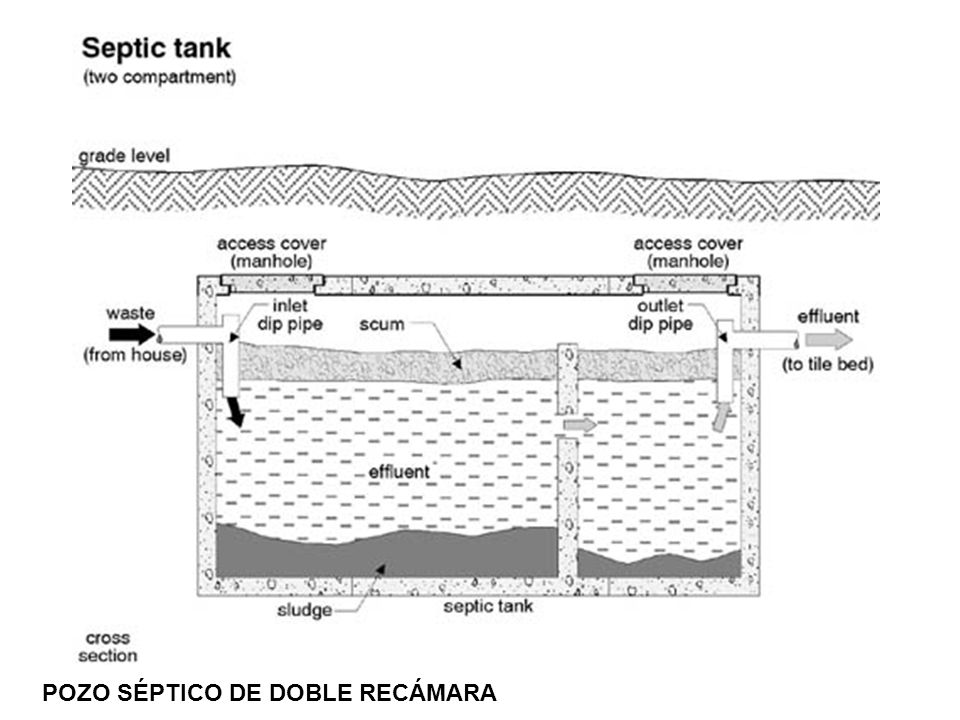

35 POZO SÉPTICO DE DOBLE RECÁMARA

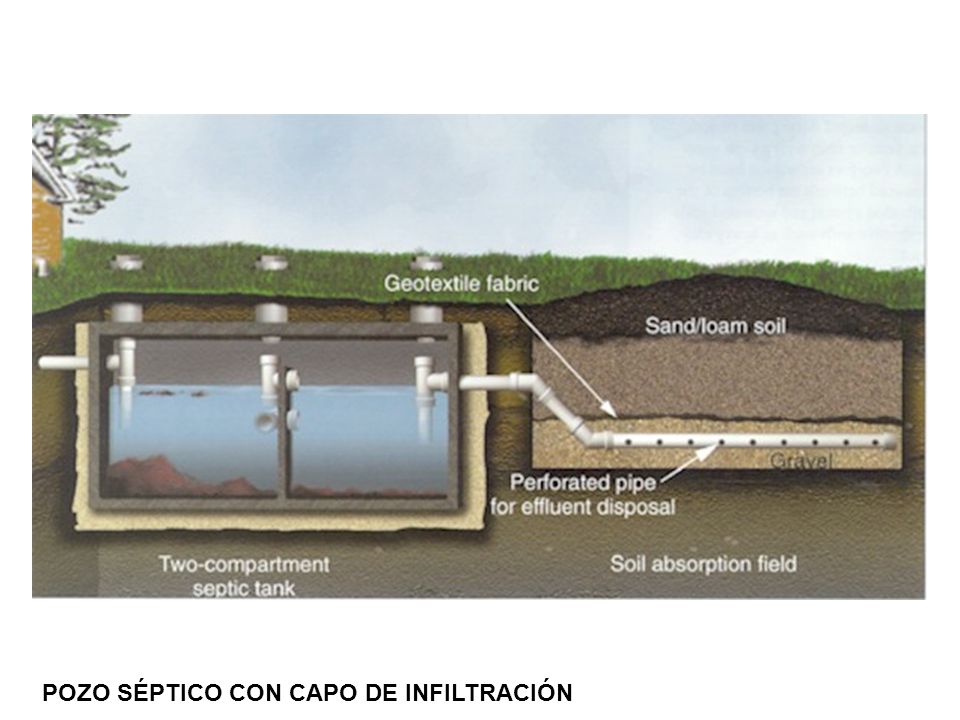

36 POZO SÉPTICO CON CAPO DE INFILTRACIÓN

37 DESAGUE POLIGONAL DE CUBIERTAS

38

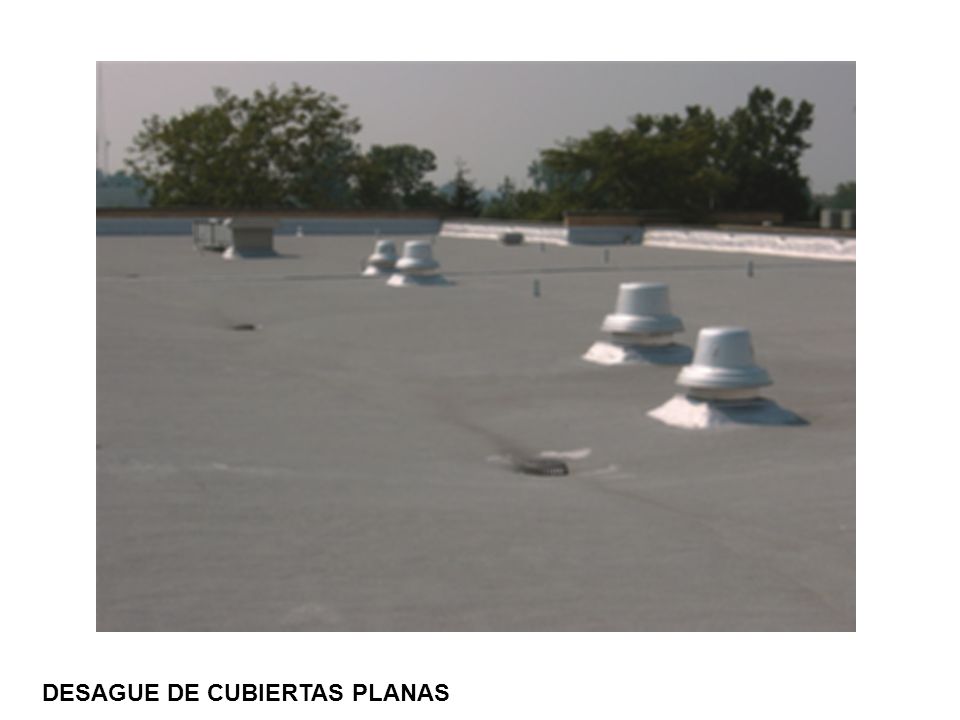

39 DESAGUE DE CUBIERTAS PLANAS

40 PATRÓN DE DESAGUE CUBIERTAS PLANAS

41 DESAGUE DE TECHO

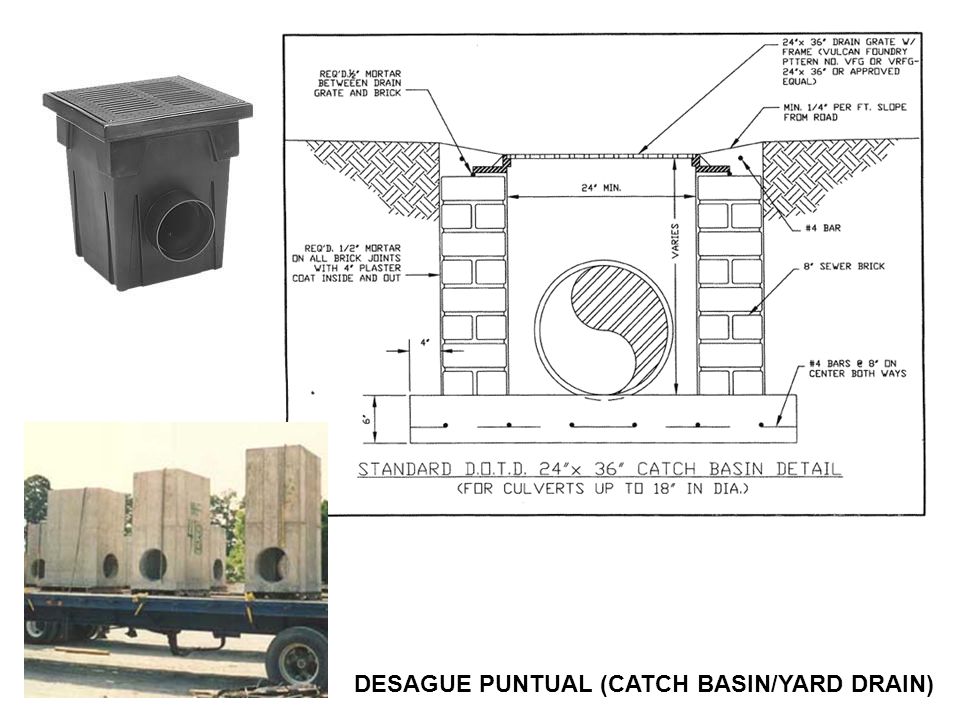

42 DESAGUE PUNTUAL (CATCH BASIN/YARD DRAIN)

43 DESAGUE LINEAL (TRENCH DRAIN)

44 DESAGUE SOTERRADO (FRENCH DRAIN)
