1 Curso de UML Actividad 4 Diagramas de Clases, de objetos y de Estructura compuesta Dra. Anaisa Hernández González

2 Diagrama de clases

3 ¿Qué es un Diagrama de clases?
Modela los conceptos del dominio de la aplicación, así como los conceptos internos generados como parte de la implementación de la aplicación. Es un paso esencial en el análisis OO. Es una colección de elementos declarativos del modelo (clases y sus relaciones), conectados como un grafo.

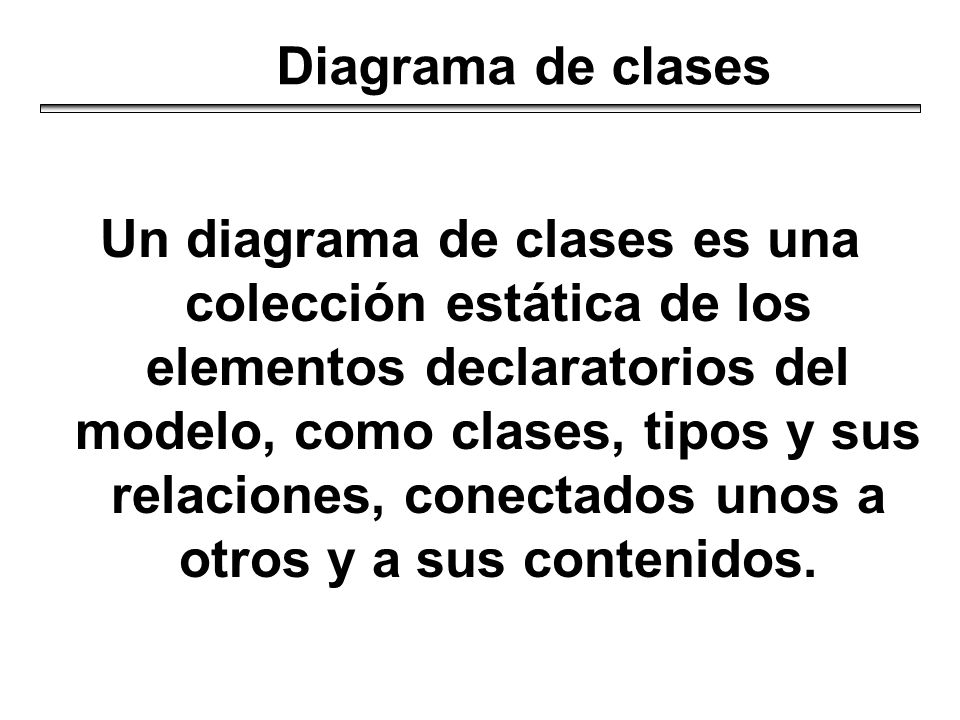

4 Diagrama de clases Un diagrama de clases es una colección estática de los elementos declaratorios del modelo, como clases, tipos y sus relaciones, conectados unos a otros y a sus contenidos.

5 <<estereotipo>>
Clases Definición: Descriptor para un juego de datos con estructura, conducta, y relaciones similares. [UML] Ícono estereotipo Nombre Ventana <<estereotipo>> {abstracta} +tamaño: TTamaño #visibilidad: boleano = v +presentar() +ocultar() -conectar() Definición de abstracta Estereotipo Atributos Visibilidad Operaciones

6 Atributos de las Clases
Definición: Identifican las características propias de cada clase. Son de tipos simples. Sintaxis: visibilidad nombre: tipo = valor_inicial {cadena de propiedades} Ventana <<estereotipo>> {abstracta} +tamaño: TTamaño #visibilidad: boleano = v +presentar() +ocultar() -conectar() Visibilidad: + pública # protegida - privada

7 Operaciones de las Clases

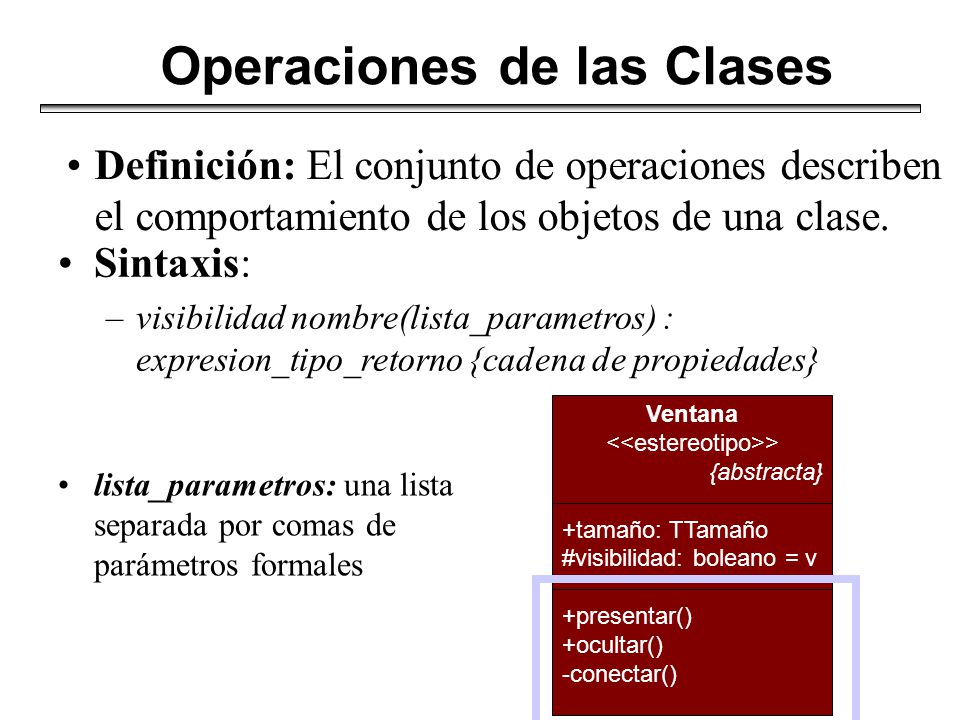

Definición: El conjunto de operaciones describen el comportamiento de los objetos de una clase. Sintaxis: visibilidad nombre(lista_parametros) : expresion_tipo_retorno {cadena de propiedades} Ventana <<estereotipo>> {abstracta} +tamaño: TTamaño #visibilidad: boleano = v +presentar() +ocultar() -conectar() lista_parametros: una lista separada por comas de parámetros formales

8 Restricciones de las clases
Invariantes: Siempre es cierta Se definen sobre los atributos DNI  Not Empty() Estudiante Nombre: string DNI: string Sexo: char Total de asignaturas matrículadas: integer Actualizar asignaturas matrículadas (Cantidad: string)

9 Restricciones de las clases
Pre/Postcondiciones: Se definen sobre los métodos. Se chequean antes/después de que se ejecute. Se usan para validar entradas/Muestra cómo deben quedar los atributos después de ejecutarse el método. Estudiante Nombre: string DNI: string Sexo: char Total de asignaturas matriculadas: integer Actualizar asignaturas matriculadas (Cantidad: integer) Actualizar asignaturas matriculadas (cantidad:integer) Pre: Total de asignaturas matriculadas >= 0 Post: Total de asignaturas matriculadas <=0

10 Modelo de objetos del negocio

11 Modelo de objetos del negocio
El modelo de objetos del negocio identifica todos los “ROLES” y “COSAS” en el negocio, los cuales son representados como clases en la Vista Lógica. Existen dos tipos diferentes de clases en el modelo de negocio: Trabajador del negocio Entidad del negocio

12 ¿de dónde salen las clases?

13 Modelo de objetos del negocio
Jefe de obra Económico Evalúa técnicamente, aprueba/rechaza Evalúa económicamente Proyecto

14 Diagrama de clases del análisis

15 Diagrama de clases del análisis
2. Atributos 3. Relaciones entre las clases Asociaciones Agregación/Composición Generalización/Especialización Tipos asociativos

16 Clases del análisis Se centran en los requisitos funcionales.
Es más evidente en el contexto del dominio del problema porque representa conceptos y relaciones del dominio. Tiene atributos reconocibles en el dominio. Estereotipos en clases: Interfaz Control Entidad Esta clasificación da robustez al modelo porque los cambios al modelo tienden a afectar a un área en específico

17 Modelan la interacción entre el sistema y sus actores
Clases de Interfaz CI_Aprobar/Rechazar proyecto Modelan la interacción entre el sistema y sus actores

18 Clases de interfaz Ejemplo Jefe de obra Económico
Evaluar un proyecto económicamente técnicamente Jefe de obra Aprobar/rechazar proyecto

19 Clases de interfaz Ejemplo

20 Clases de Entidad Proyecto
Modelan información que posee una vida larga y que es a menudo persistente. Modelan la información y el comportamiento asociado de algún fenómeno o concepto, como una persona, un objeto del mundo real o un suceso del mundo real.

21 EN PRINCIPIO, SE DEFINE UNA CLASE DE CONTROL POR CU
Clases de control CC-Aceptar/Rechazar proyecto Coordinan la realización de uno o unos pocos CU, coordinando las actividades de los objetos que implementan la funcionalidad del CU: Definen el flujo de control y transacciones dentro de un CU. Delegan trabajo a otros objetos. EN PRINCIPIO, SE DEFINE UNA CLASE DE CONTROL POR CU

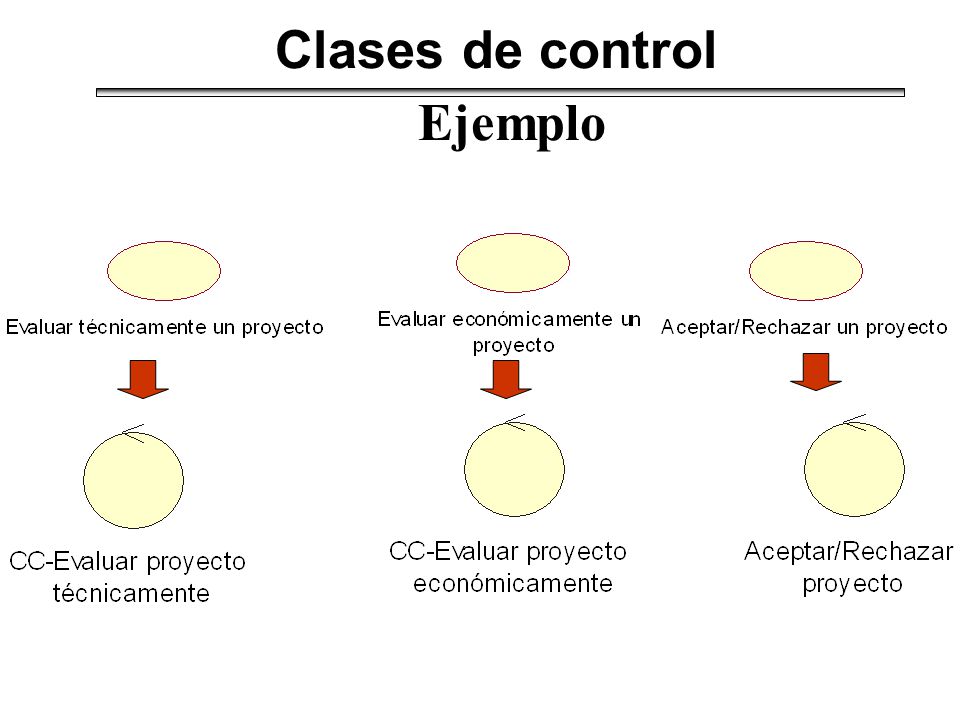

22 Clases de control Ejemplo

23 Niveles de abstracción
Patrón Controlador

24 Resumiendo...Identificar clases del análisis
1. Identificar clases de entidad a partir del estudio de los CU del sistema y del modelo de objetos, extrayendo la información que debe utilizarse y manipularse en la realización del CU. 2. Identificar una clase de interfaz por cada actor que sea un sistema externo (SW y HW) y dejar que esta clase represente la interfaz de comunicación.

25 Resumiendo...Identificar clases del análisis
3. Identificar una clase de interfaz por cada actor humano y dejar que esta clase represente la ventana principal del interfaz de usuario con el cual interactúa el sistema. 4. Identificar una clase de control responsable del tratamiento de control y de coordinación de la realización del CU. CONSTRUIR EL DIAGRAMA DE CLASES DEL ANÁLISIS

26 Atributos Atributo : Características o propiedades de todas las instancias de la clase. Reglas para definirlos: Incluir aquellos atributos que se requieren según los requerimientos de información de los casos de uso en los que está involucrada la clase. Conservar atributos simples, los complejos sugieren relaciones entre clases. Ningún atributo como llave foránea.

27 Asociaciones Relaciones estructurales entre instancias que especifican que los objetos de un elemento están conectados con los objetos de otros. Asignatura Sustentación 0..n 1 TIENE +Evaluación Nombre de la relación Dirección en la que se lee el nombre Rol Cardinalidad

28 Multiplicidad de las relaciones
Multiplicidad: Describe la cardinalidad de la relación, es el indicador de cuántos objetos pueden participar en una relación. Rango de las cardinalidades permisibles que un conjunto puede asumir. 0..* 1..1 0..1 1..* * 0..constante 1..constante constante..constante Ejemplo:

29 Rol en las relaciones Ejemplo:
Rol: Un extremo puede ser explícitamente nombrado con una etiqueta, ésta describe la semántica de la relación en el sentido indicado (opcionalmente se documenta con un nombre). Ejemplo:

30 Navegabilidad de las relaciones
Navegabilidad: Indica el grado de visibilidad que tienen las instancias de una clase respecto a otra. Indica la posibilidad de navegar unidireccionalmente en una asociación. Las asociaciones por defecto son bidireccionales si usted quiere especificar unidirección debe especificarlo con una flecha.

31 Asociación cualificada
Reduce la multiplicidad del rol opuesto al considerar el valor del cualificador

32 Tipo asociativo PERSONA * 0..* CENTRO DE TRABAJO PUESTO Clase que modela una abstracción que se genera por la relación entre dos o más clases.

33 Agregación Compositiva o Composición
Es una forma fuerte de agregación donde el tiempo de vida de la parte coincide con el todo. Las partes no deben sobrevivir fuera del todo. Operaciones de copia o eliminación al todo deben propagarse a las partes. La multiplicidad en el extremo del compuesto puede ser a lo sumo 1. Indica que únicamente el compuesto posee la parte y que se encuentra en una jerarquía de partes con estructura de árbol. Mano Dedo 0..7 Agregación compositiva o simplemente composición

34 Agregación compartida
Se identifican con relaciones entre tipos que impliquen que uno “tiene a” otro. Es aquella, en que la parte puede estar en muchas instancias compuestas porque la relación entre el todo y sus partes no liga las vidas del todo y las partes. Cuando deja de existir la agregada no necesariamente dejan de existir las partes. ESTUDIANTE GRUPO 0..1 1..* tiene Agregación compartida o simplemente agregación

35 Generalización/Especialización
Actividad que consiste en identificar aspectos comunes entre conceptos y definir las relaciones entre el supertipo (concepto general) y el subtipo (concepto específico). Concepto Pago en efectivo con tarjeta con cheque supertipo subtipos notación

36 Generalización/Especialización
Restricciones predefinidas en UML: disjunta - no disjunta total (completa) - parcial (incompleta) Estática/dinámica {disjunta/incompleta/estática}

37 Relaciones entre las clases
1. Entre clases de un mismo tipo: Asociaciones Agregación/Composición Generalización/Especialización 2. Entre clases de diferentes tipos:

38 Restricciones XOR Una de las varias asociaciones potenciales que pueden ser instanciadas en cada momento para cualquier objeto. Reservación Suscripción Reservación individual 0..1 (XOR) 0..1 Ticket 3..6 1

39 Resumiendo … Asociación Generalización Realización Dependencia
< < tipo > > Dependencia

40 Diagrama de clases del diseño

41 Clases del diseño Tienen operaciones, parámetros, atributos, tipos, etc. ; necesarios para su implementación en el lenguaje de programación elegido. <<entity>> Persona Nombre GetNombre() GetCorreo()

42

43

44 Diagrama de objetos

45 Diagrama de clases Diagrama de objetos
Muestra la abstracción de una parte del dominio Diagrama de clases Representa una situación concreta del dominio Diagrama de objetos P:TProfesor A:TAsignatura 0..* 1..* 1 imparte dirige

46 Diagrama de objetos Se usa para representar cómo los objetos en un determinado escenario trabajan juntos, por lo que no están todas las clases ni todas sus características P:TProfesor A:TAsignatura 0..* 1..* 1 imparte dirige

47 Diagrama de estructura compuesta

48 Diagrama de estructura compuesta
Diagrama que muestra la estructura interna de las clases y las relaciones que se establecen entre ellas en un contexto dado. Es una forma alternativa de mostrar las relaciones de asociación y agregación/composición. Concepto Nombre: tipo Nombre1: tipo1 conector puerto

49 Estructura interna de una clase
Estructura interna de las clases y las relaciones. Contiene un conjunto de partes unidas por conectores Una parte tiene un tipo y una multiplicidad dentro de un contenedor. Partes Nombre: tipo Nombre1: tipo1 conector puerto multplicidad Contenedor

50 Estructura interna de una clase
Un conector es una relación contextual entre las partes. Es un mecanismo fuerte que encapsula las relaciones entre el medio externo y las partes internas al establecer que la relación es por un puerto. Partes Nombre: tipo Nombre1: tipo1 conector puerto Contenedor

51 Estructura interna de una clase
Un puerto es un tipo de interacción con el medio. Los mensajes que recibe un puerto, los pasa a las partes. Un puerto tiene un conjunto de interfaces que definen las operaciones que son permitidas con el medio externo. Nombre: tipo Nombre1: tipo1 conector puerto

52 Estructura interna de una clase
Las interfaces pueden ser: Interfaz proporcionada: Conjunto de servicios disponibles de esa clase Interfaz requerida: Conjunto de servicios que esa clase necesita que le proporcione otro elemento  Nombre: tipo Nombre1: tipo1 conector puerto Nombre: tipo conector  Nombre1: tipo1

53 Diagrama de estructura compuesta

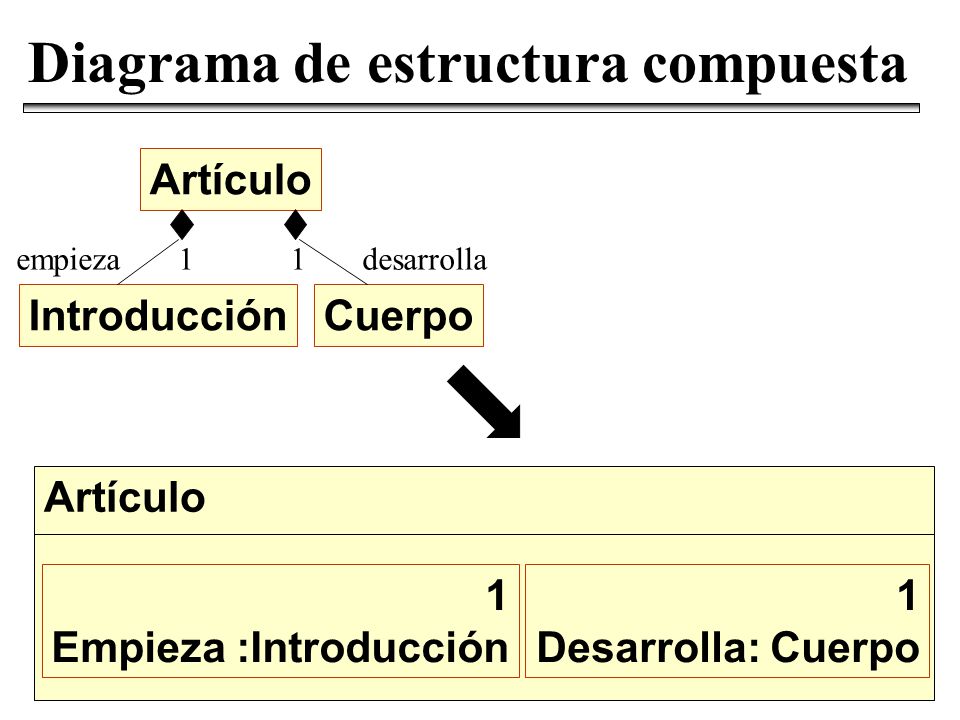

Artículo empieza desarrolla Introducción Cuerpo Artículo 1 Empieza :Introducción 1 Desarrolla: Cuerpo

54 Diagrama de estructura compuesta
Artículo escrito desarrolla Autor Cuerpo Artículo 0..3 Escrito: Autor 1 Desarrolla: Cuerpo

55 Diagrama de estructura compuesta
CAJERO AUTOMÁTICO CC: Controlador del cajero 1 IC: Interfaz cajero * ISC: Servicio de tarjeta de crédito

56 Resumiendo … Los diagramas de clases resultan esenciales en la modelación OO pues son su columna vertebral. Representan clases y asociaciones. Muestran atributos y operaciones. Tipos de asociaciones: Asociaciones, Agregación y Generalización-especialización. Los diagramas de objetos muestran algunas de las clases y algunas de sus características. Los diagramas de estructura compuesta muestran las partes que contienen las clases y las relaciones entre ellas.
